Minnow ()
2017/02/12 18:30 #1
Derek (阿德)
2017/01/28 23:05 #2
超酷的開箱!讚!
sevenlight (七星中淡)
2017/01/29 10:35 #3
Derek :
超酷的開箱!讚!
很棒的裝備！寫的也用心，謝謝分享！
Minnow ()
2017/02/12 00:43 #4
過年時有說過, 要做一台 亂改版 的 SF-801 , 今天完成了第一個版本.

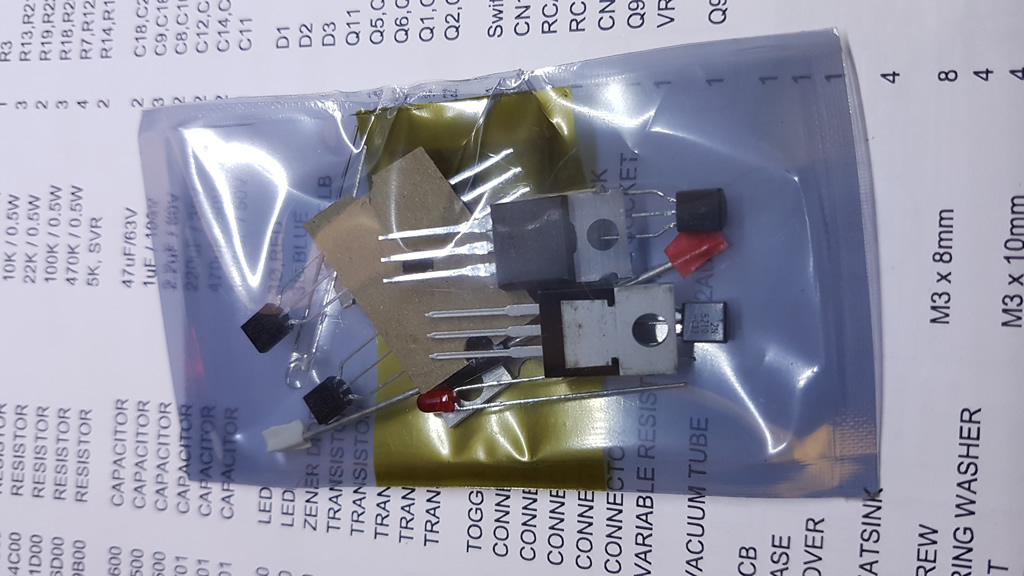

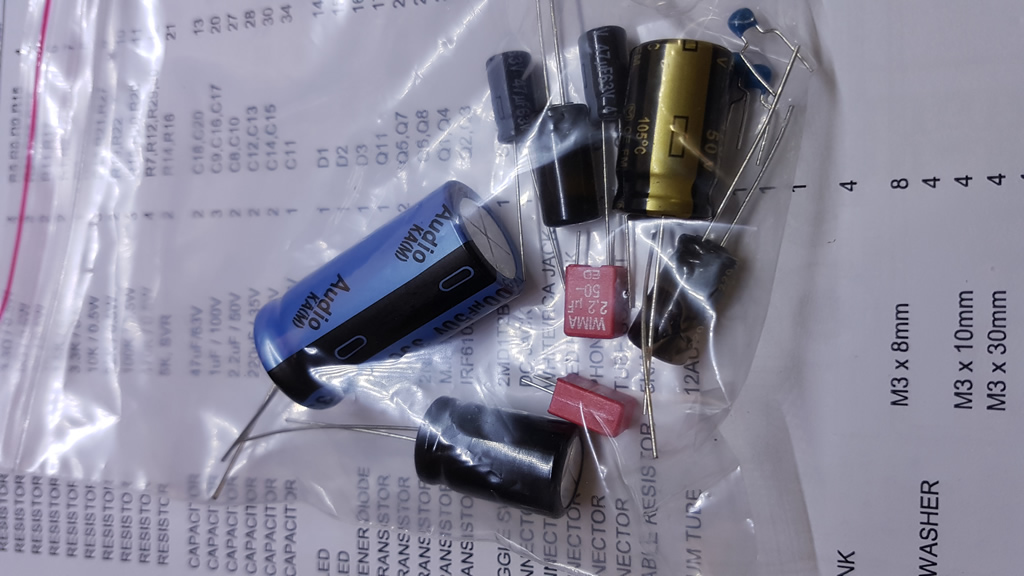

電路並未改變, 電阻及電容大部份都換掉了, 零件如下

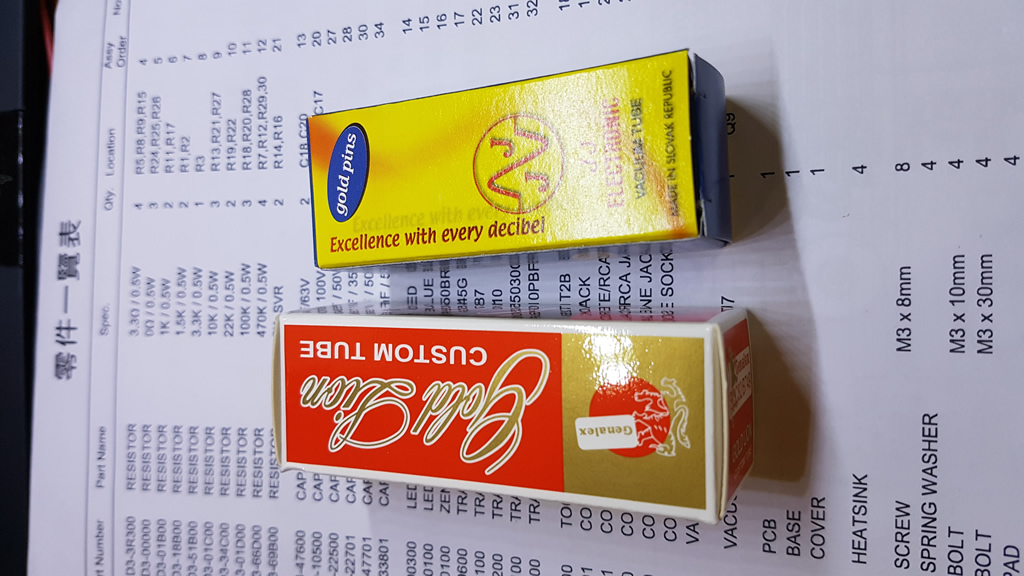

12AU7 ECC82/B749 GOLD LION 金獅管
西班牙ACP可變電阻SVR CA6XV5 5K 臥式上調 6mm

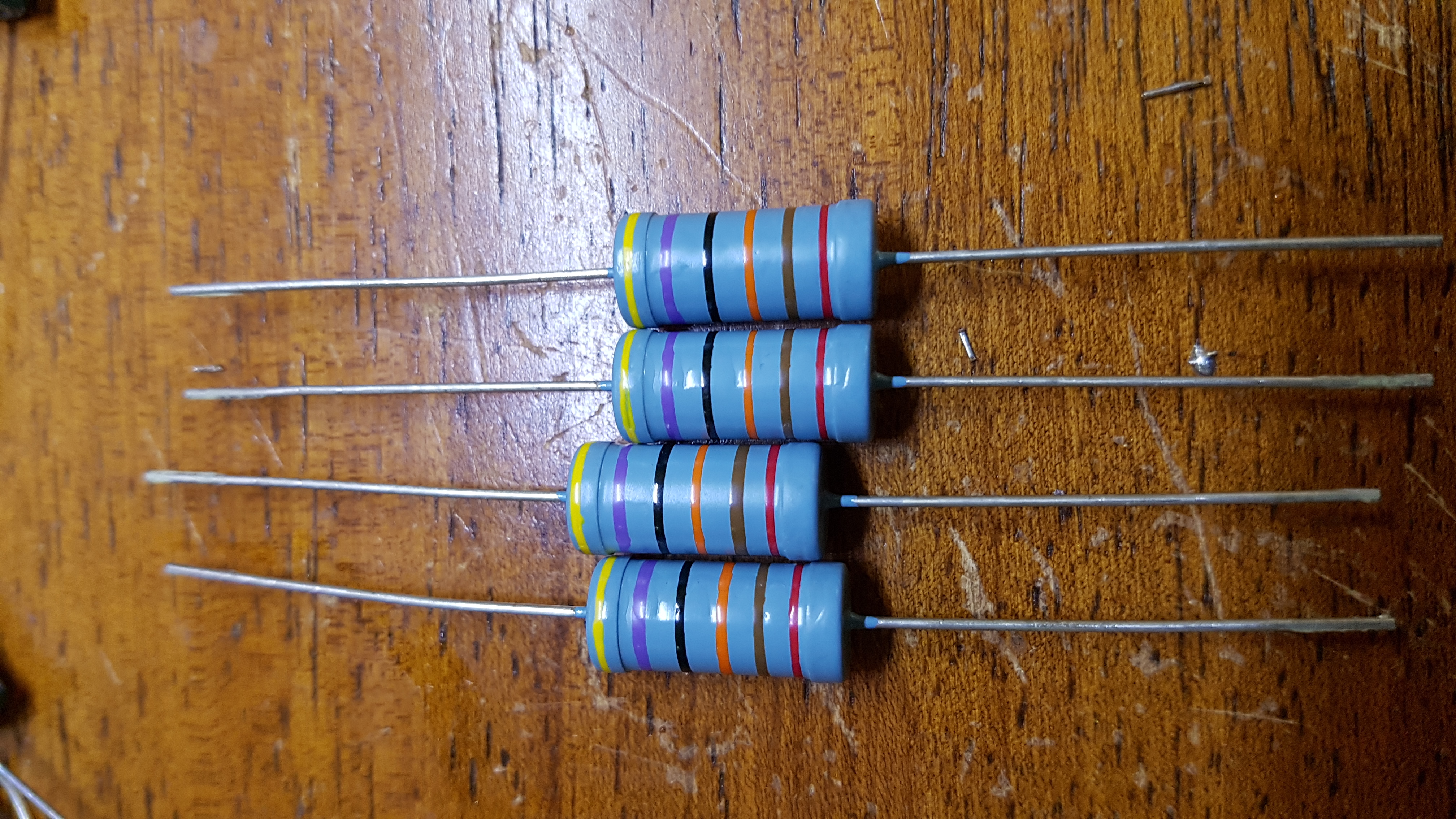

德國ERO電阻 MK8 100K 2W 1% 含鉛
德國ERO電阻 MK8 22K 2W 1% 含鉛
德國ERO電阻 MK8 1.5K(1K5) 2W 1% 含鉛
德國ERO電阻 MK8 1K 2W 1% 含鉛
德國ERO電阻 MK8 10K 2W 1% 含鉛
德國ERO電阻 MK8 470K 2W 1% 含鉛
瑞典RIFA臥式電解電容 PEG124 470uF 63V

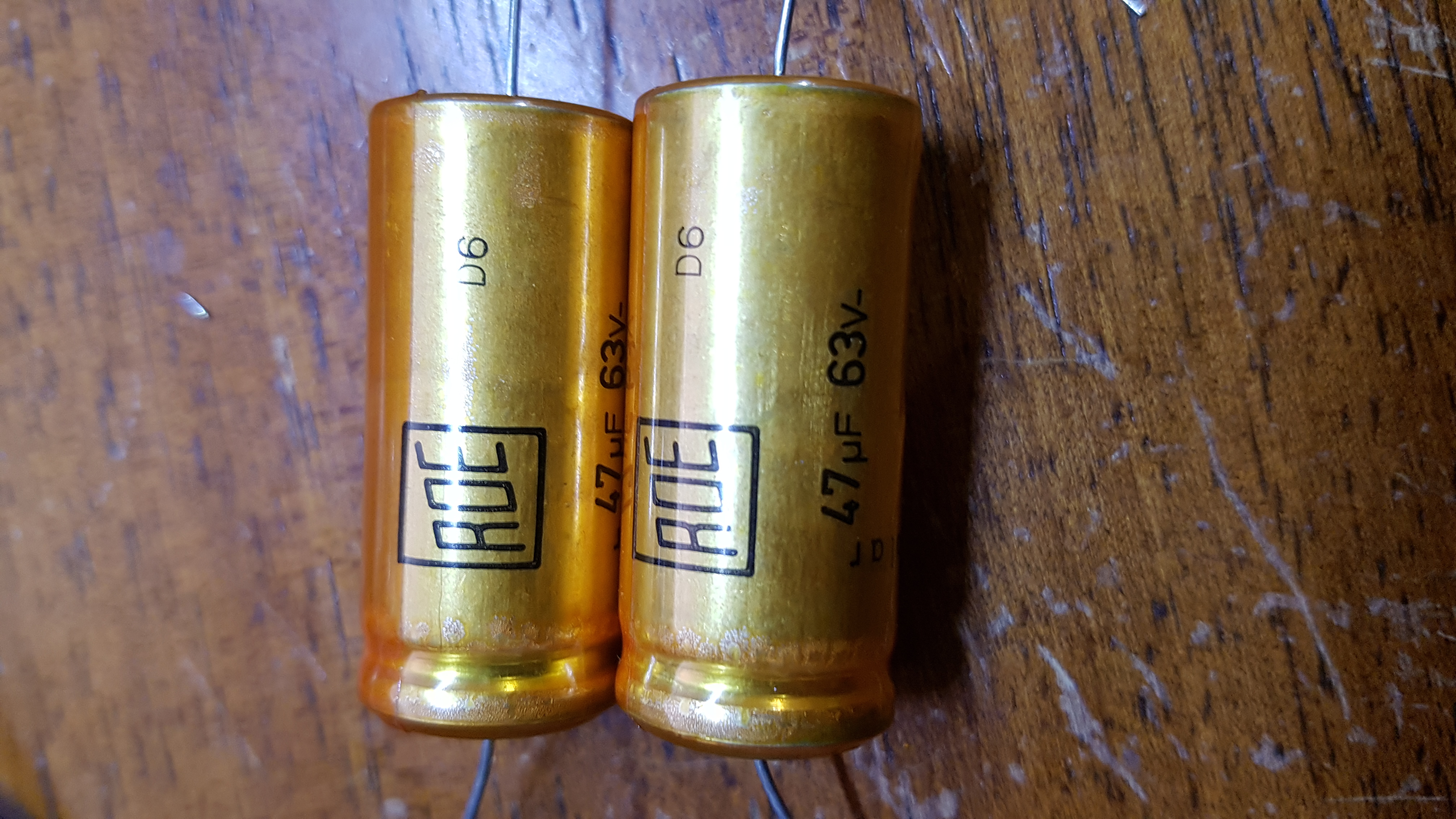

德國ROE EGT 47uF 63V / 23Vac 無極性 金色臥式電解電容 BP/NP
德國ROE EG 220uF 160V 臥式電解電容

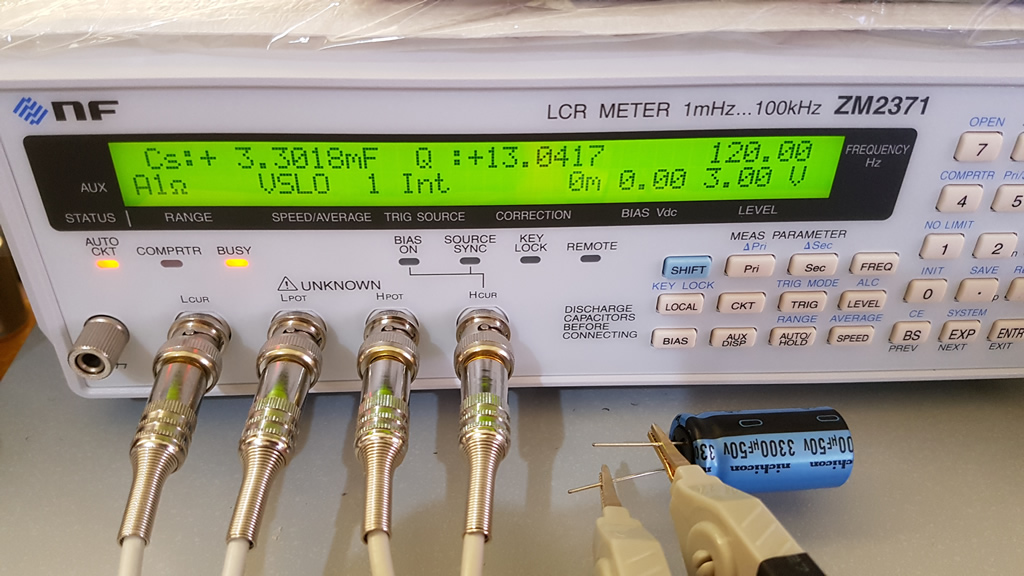

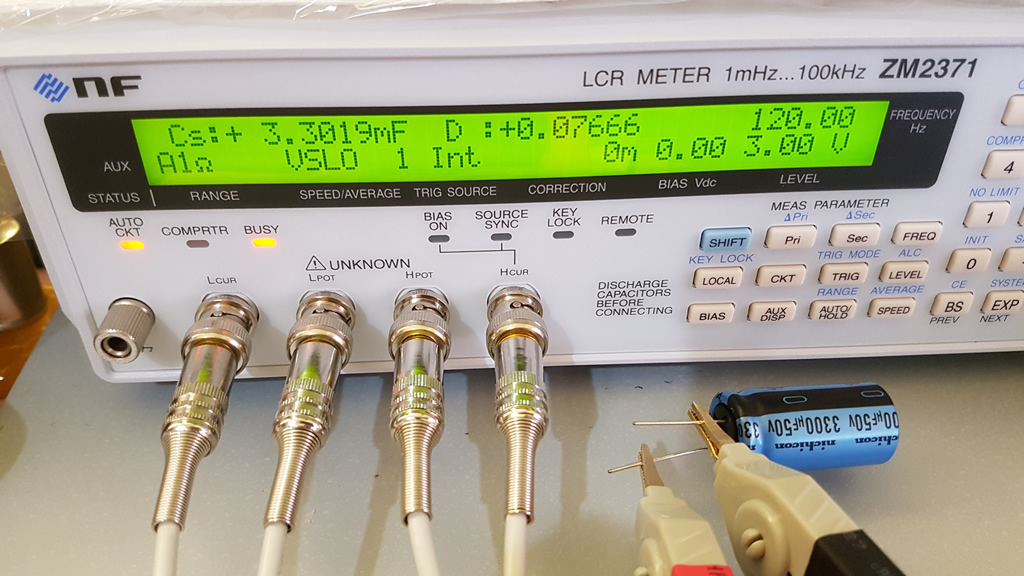

CDE 3300uF 450V DCMC332M450CE5F 鎖螺絲電解電容
.... 零件就不全PO圖了.

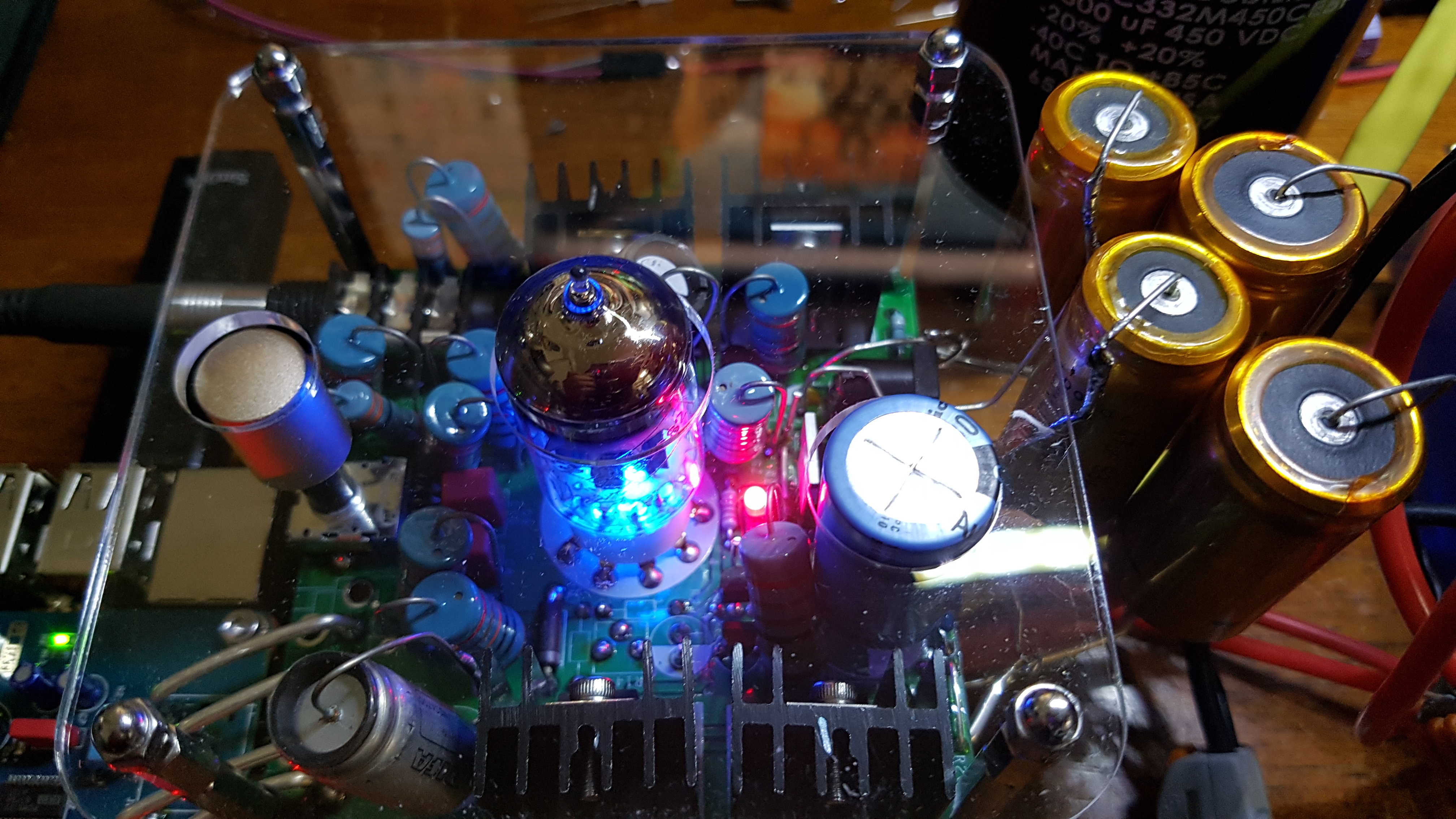

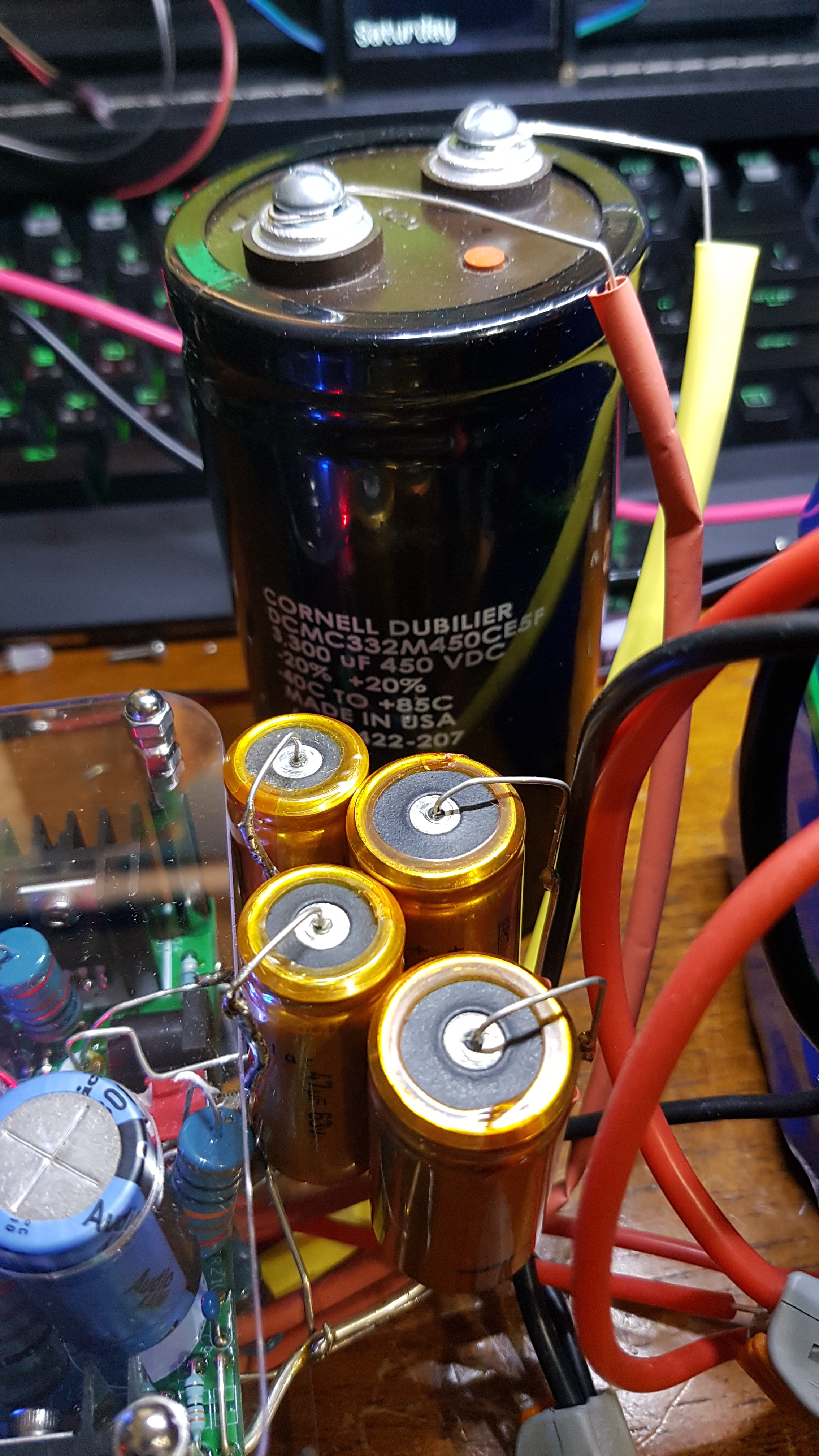

電容群

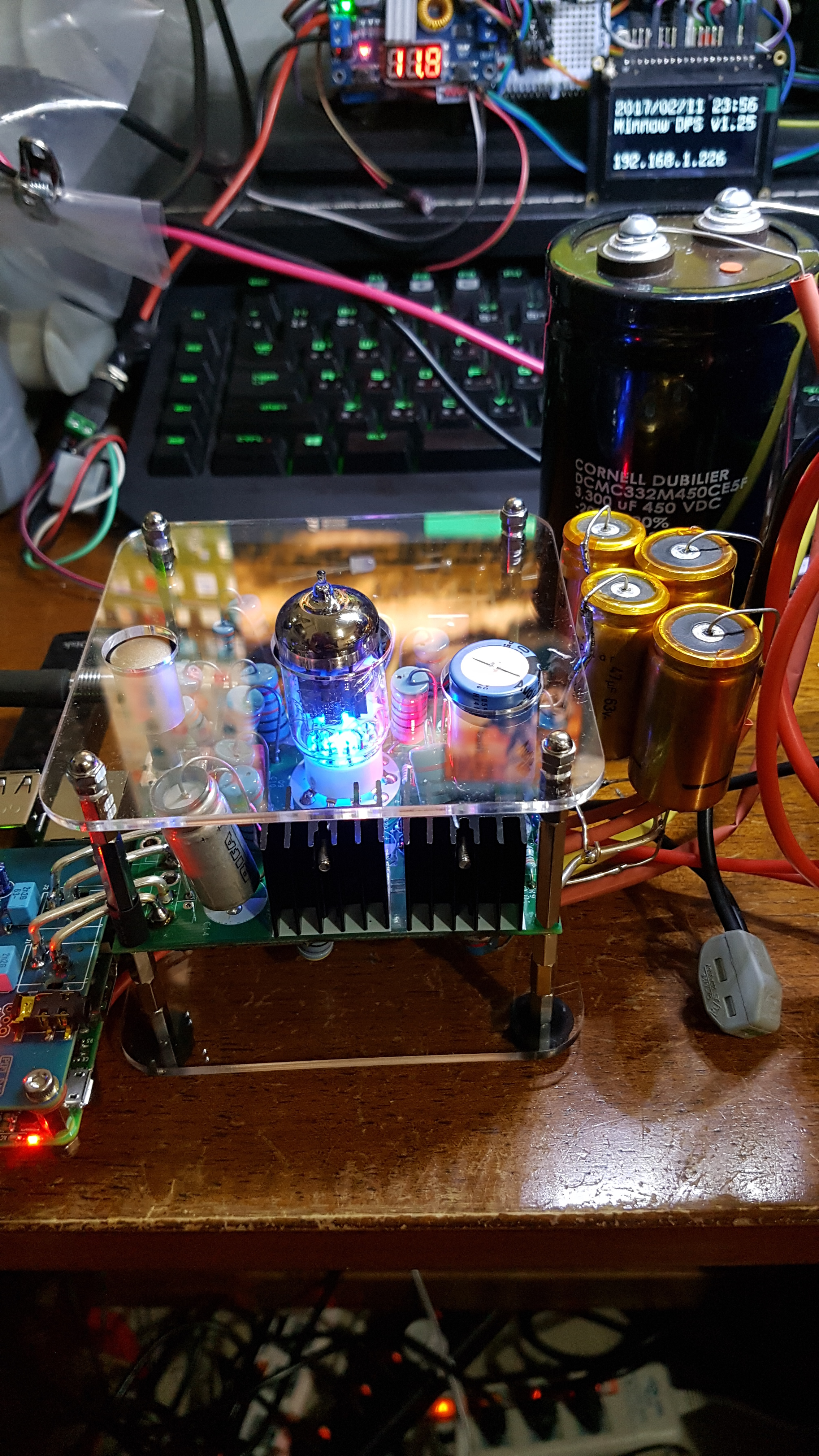

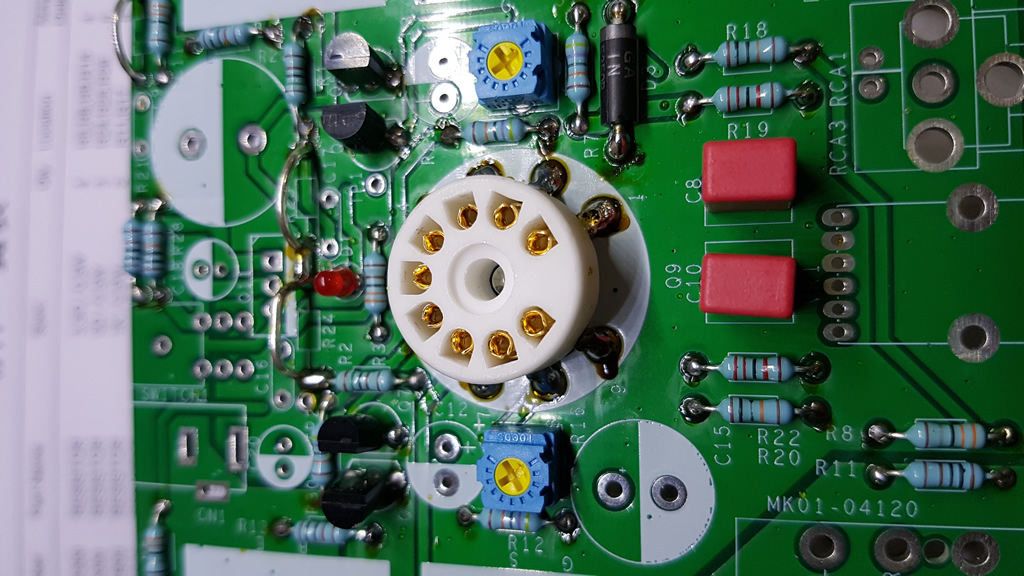

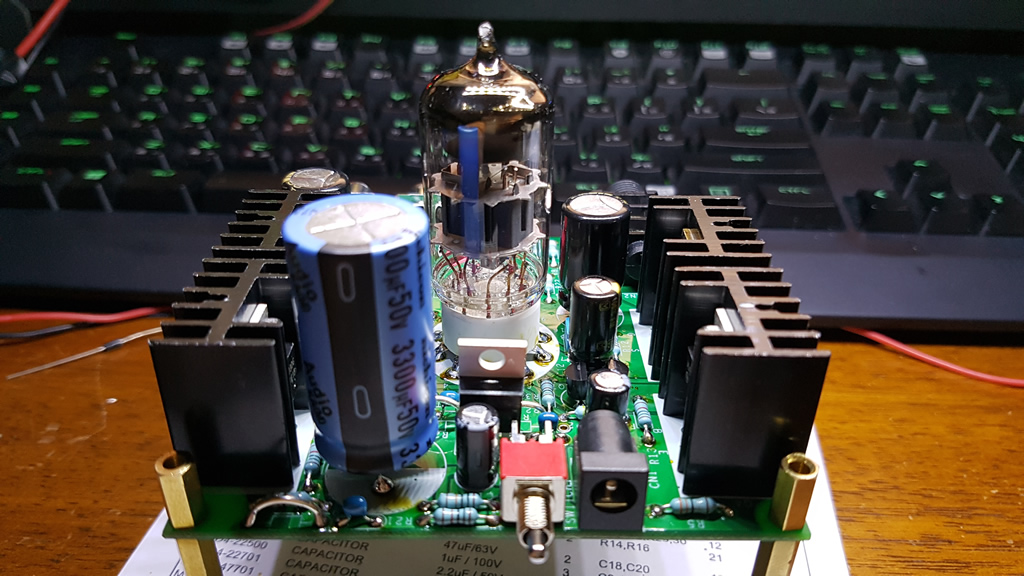

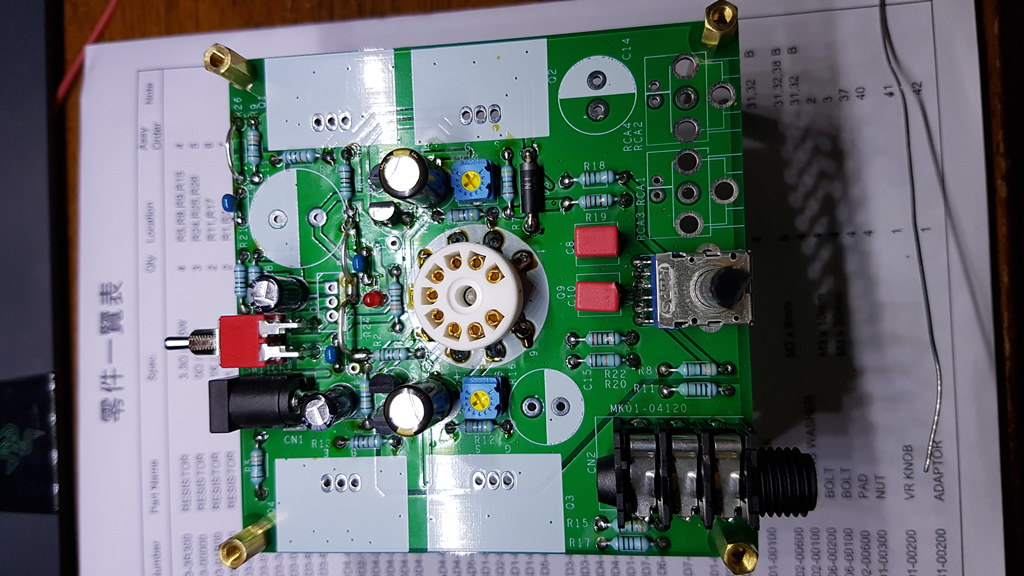

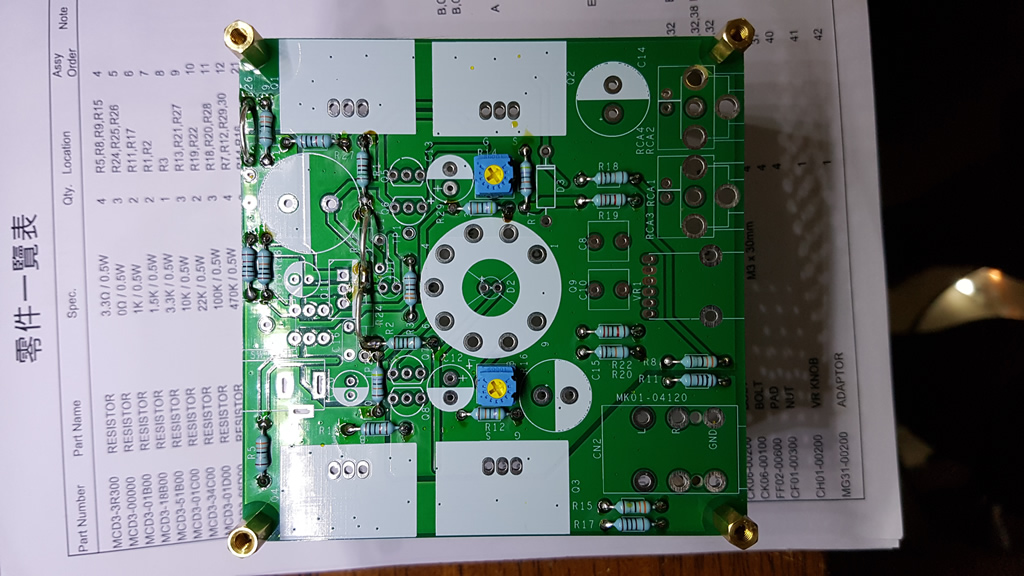

正面圖

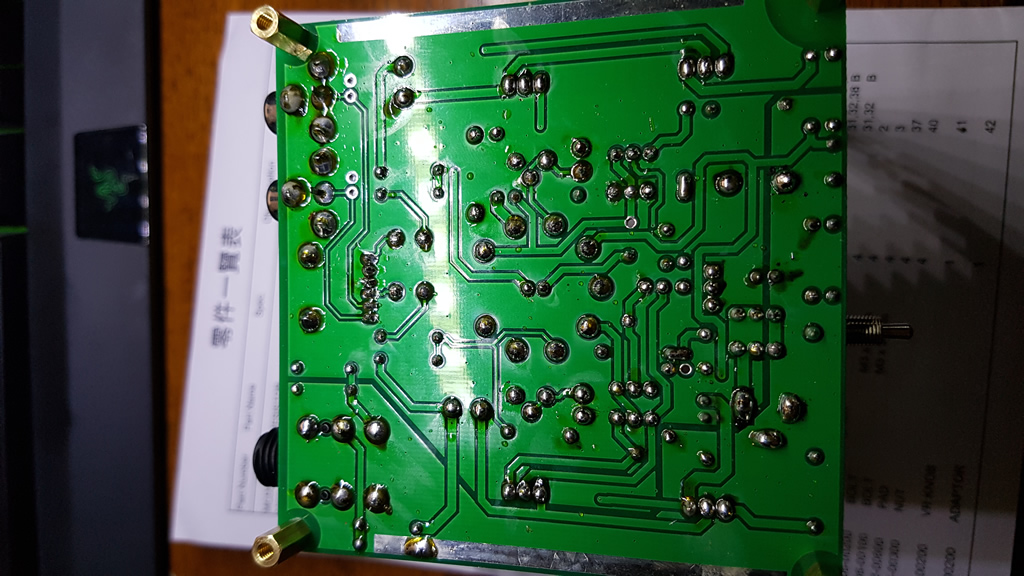

背面圖

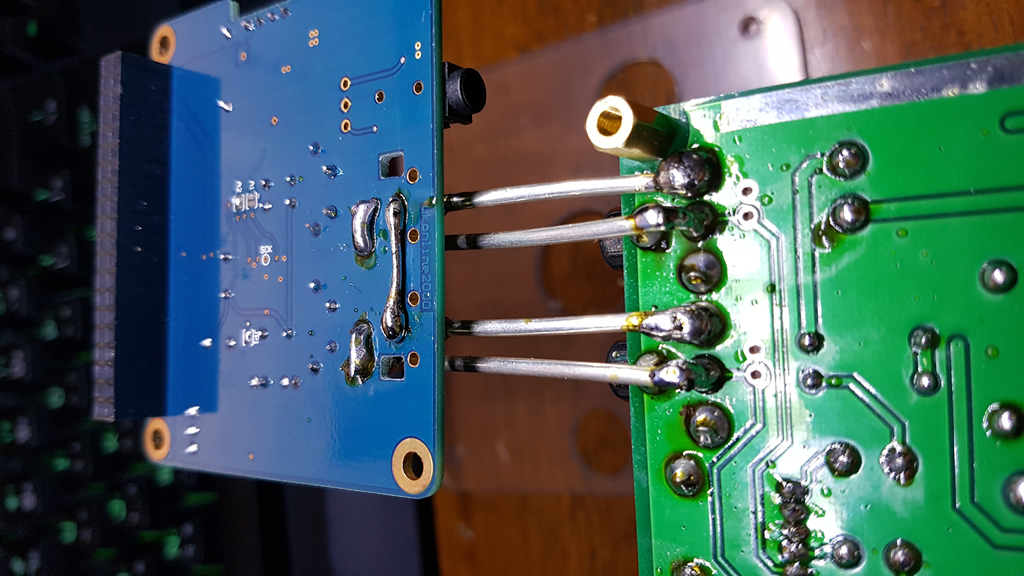

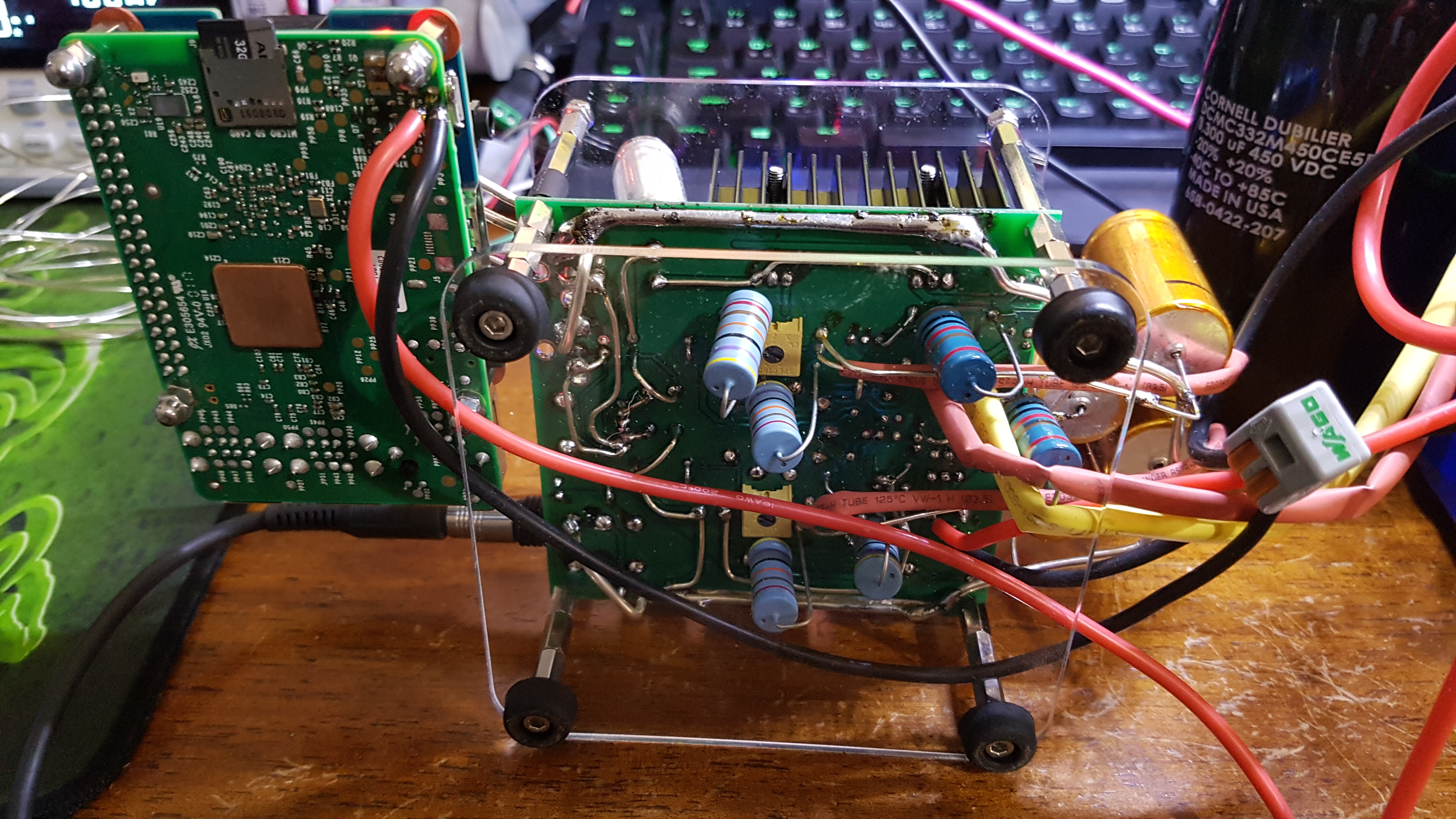

偏壓調整用的可變電阻及部份零件改到背面, 部份電路改用 99.99%純銀線做部份搭棚(跳線都是),
因為手上沒有好的絕緣管, 所以就隨便拿熱縮套擋一下.

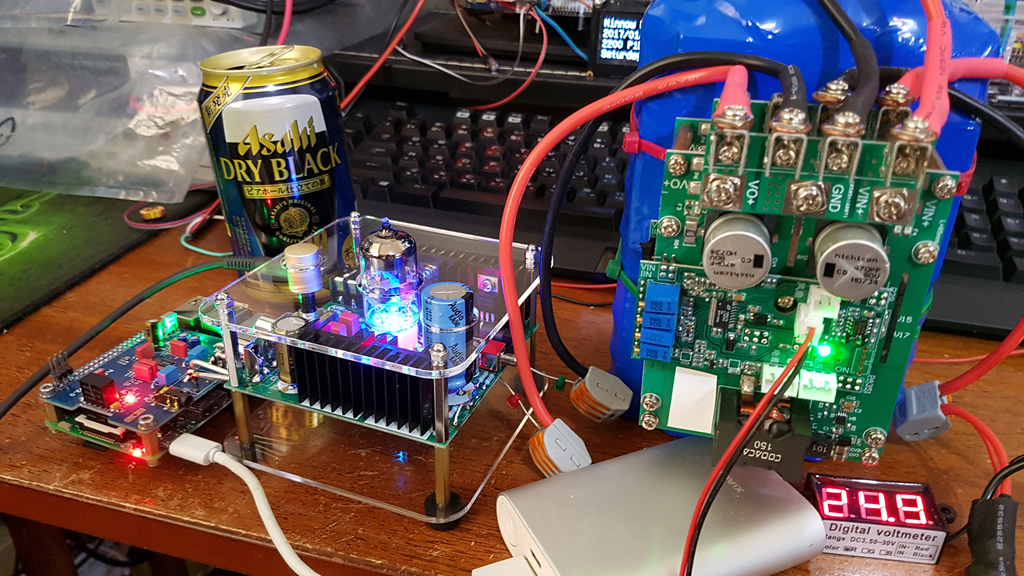

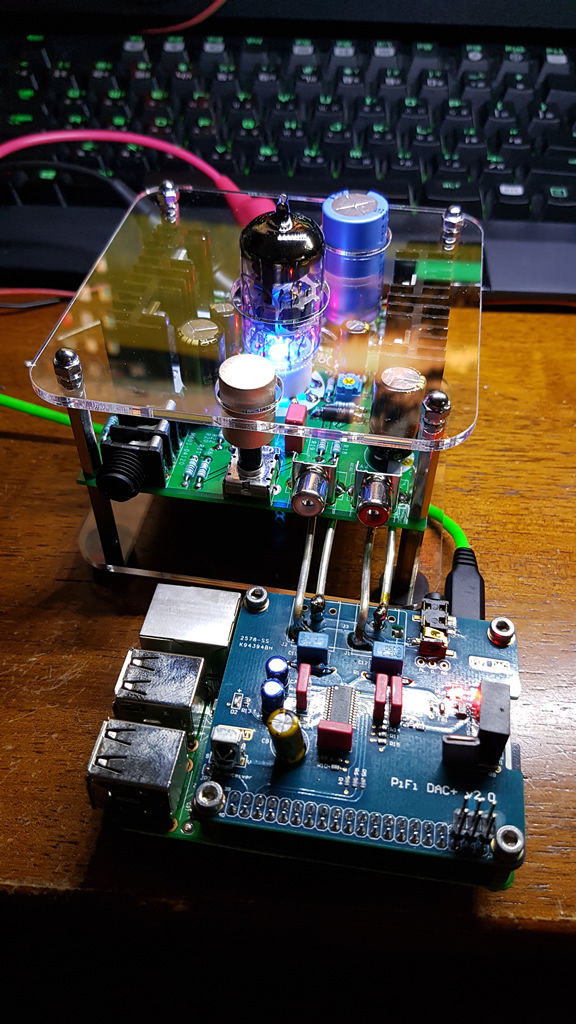

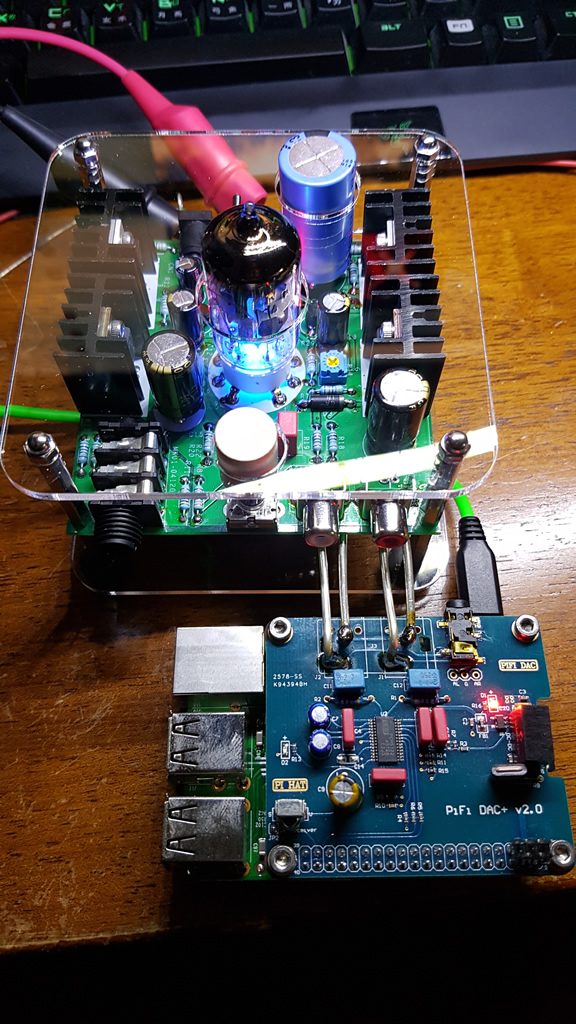

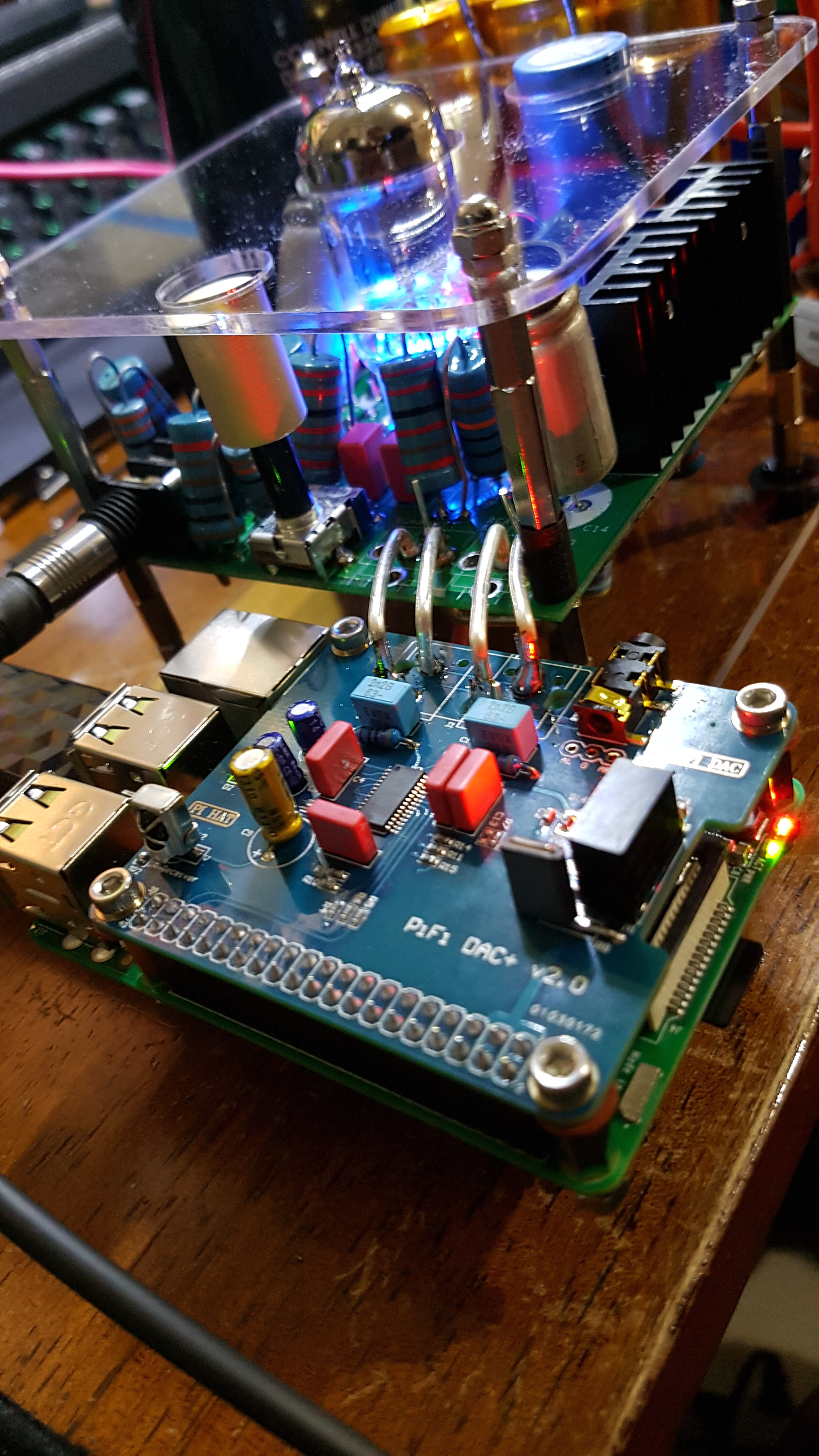

SOURCE 一樣用便宜的 raspberry pi 3 + PiFi DAC 2.0

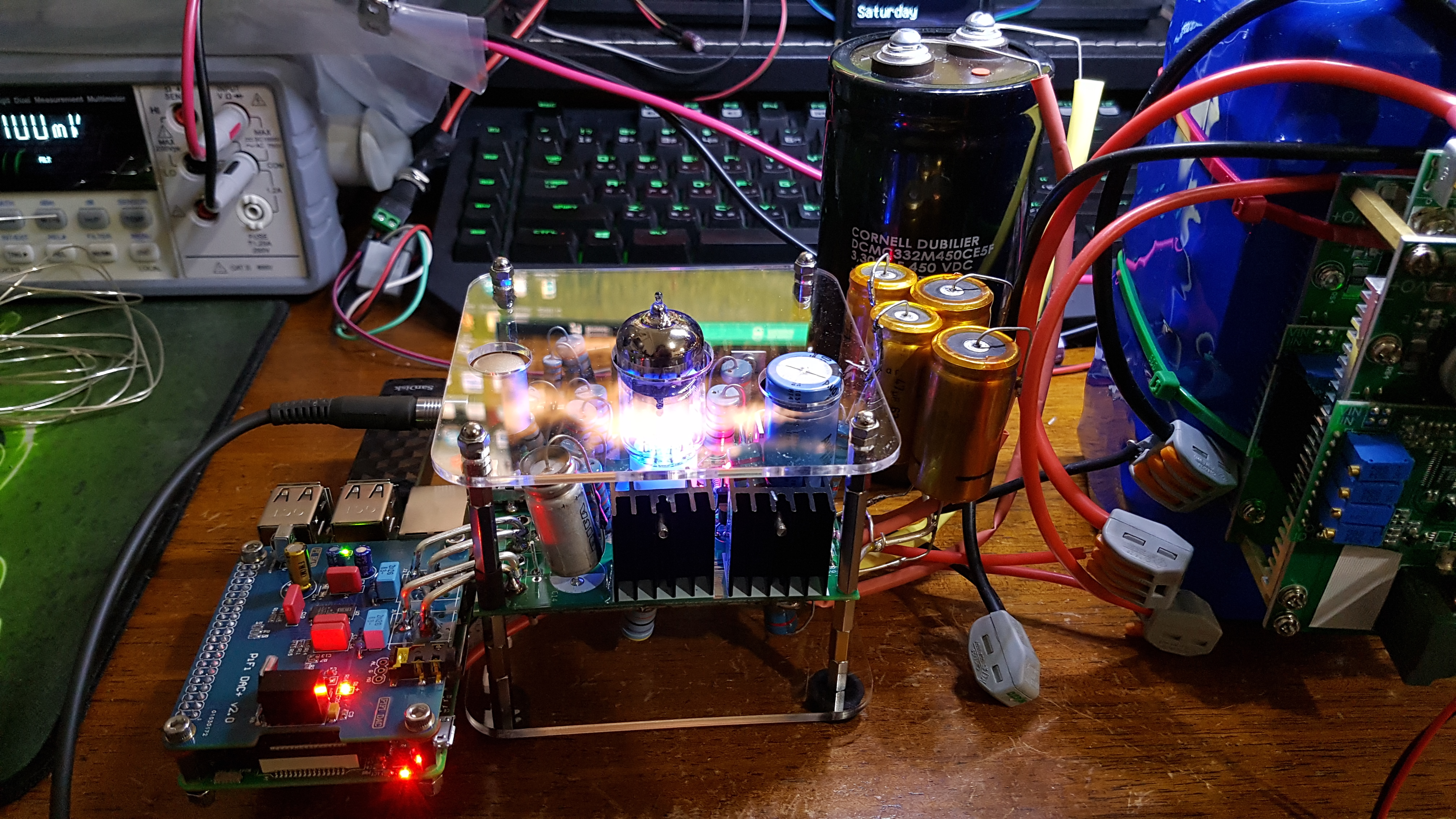

RUN IN ....
聽感嘛.....我不太會感性的用詞, 什麼更有管味, 音場更開擴之類的.....(也才剛RUN IN)
我只能說對我而言很好聽, 而真空管及被動元件不同, 當然聲音的感覺是也會不同,
重點是過程很好玩, 組裝比標準版花了一倍以上的時間,
由於電容拉到外面也方便更換, 所以我之後想玩玩不同的電容組合, DIY就是這樣有趣, 對吧~
(對了, 我還是學部份發燒友形容一下, 之前的標準版, 我說過, 適合配黑啤酒,
這個亂改的版本, 我覺得它適合配紅酒~)
Minnow ()
2017/02/12 18:19 #5

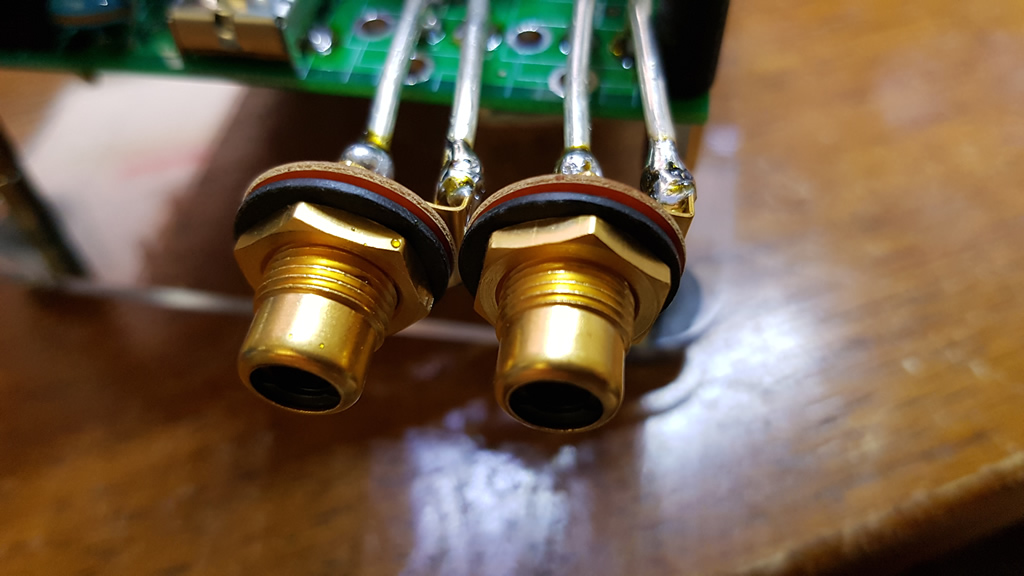

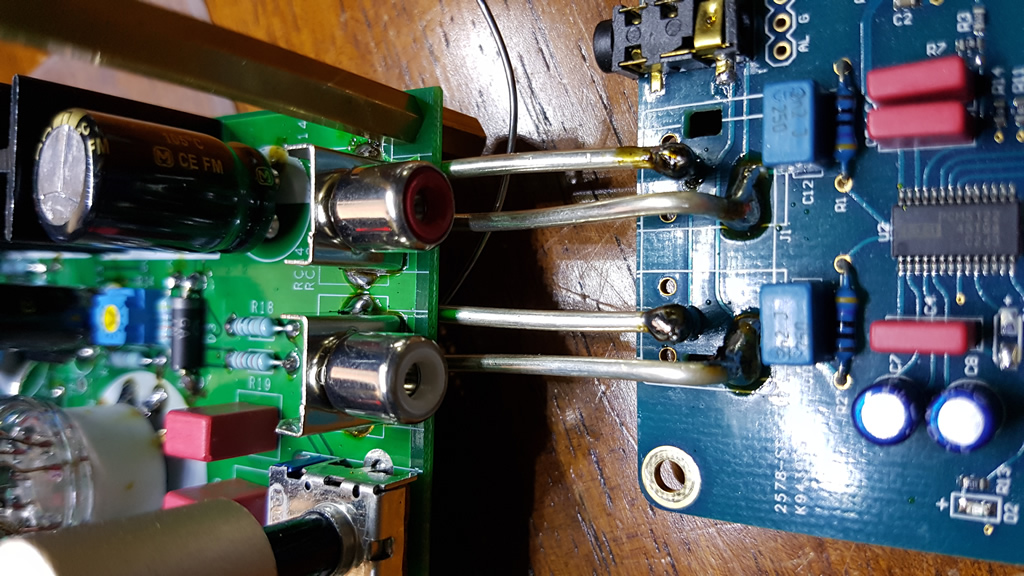

為了增加可玩性, 所以決定把RCA接頭做上去.

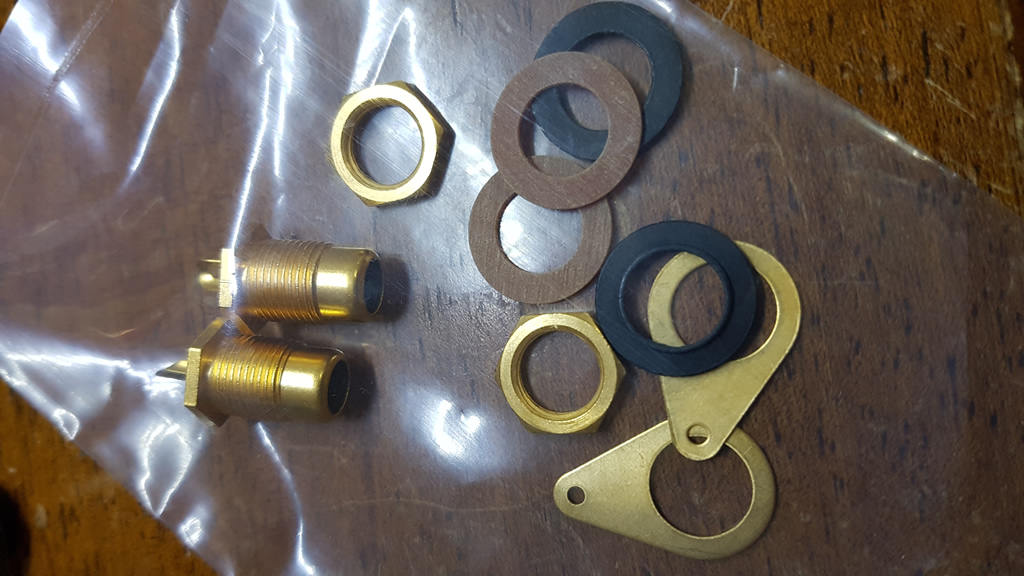

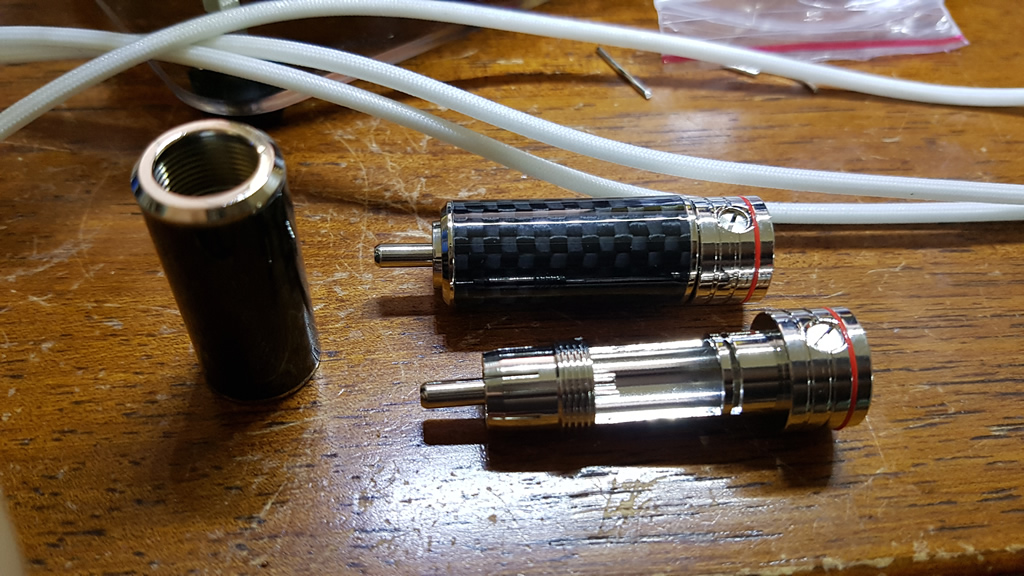

美國Switchcraft 軍規鍍金 RCA 座 特殊增加鍍金厚度訂製品

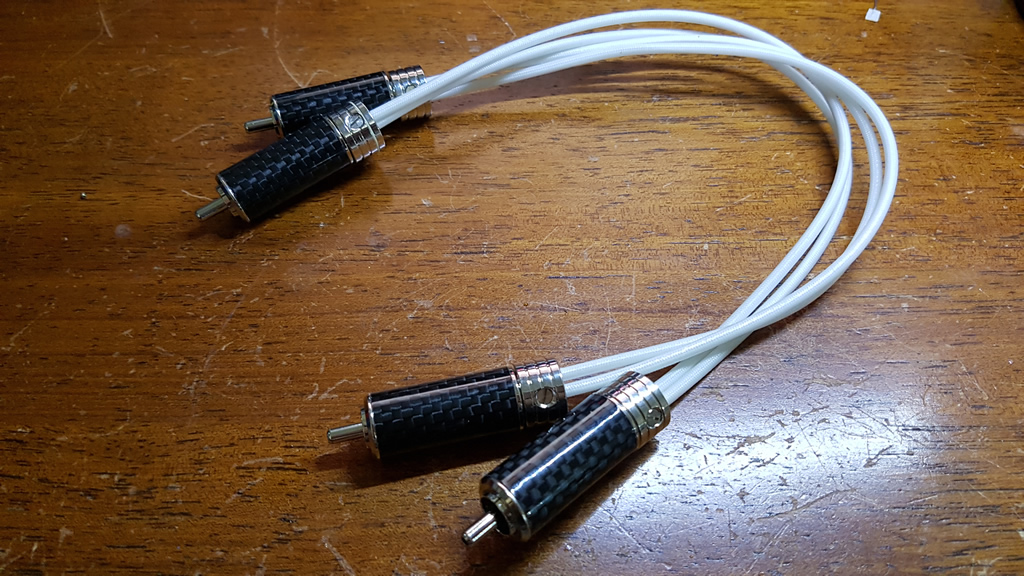

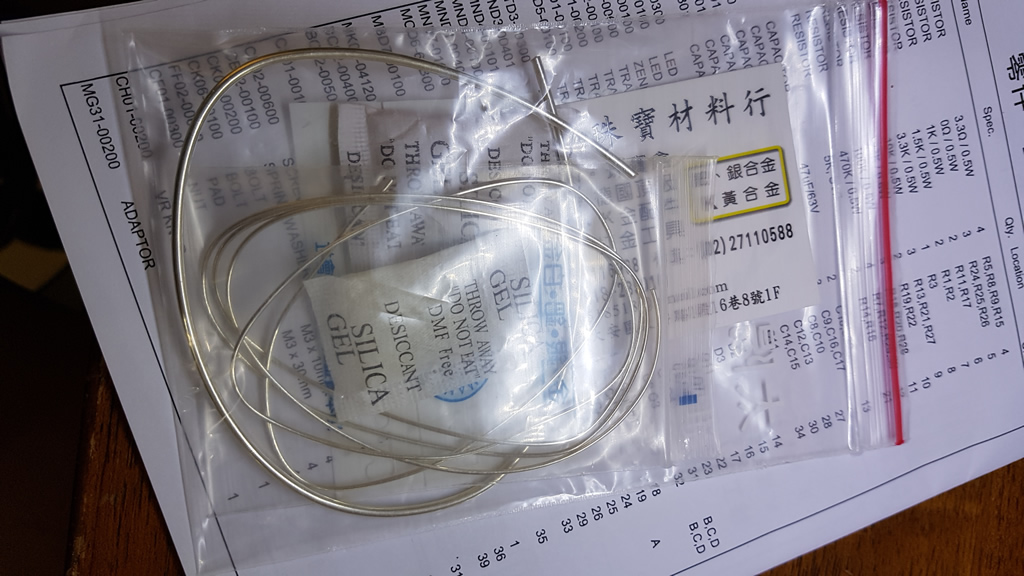

順便做兩條 1mm 99.99%純銀線
鍍銠RCA

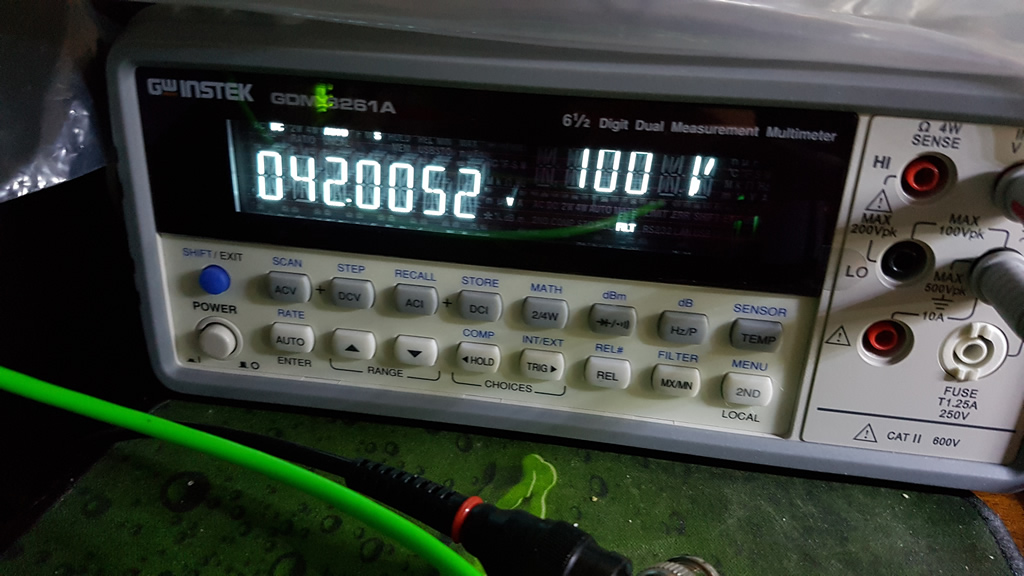

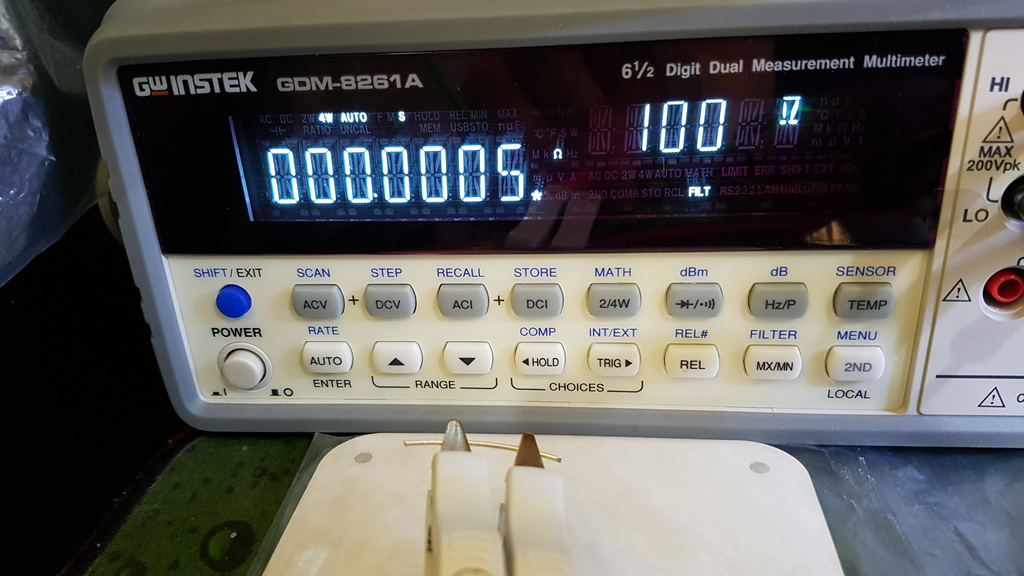

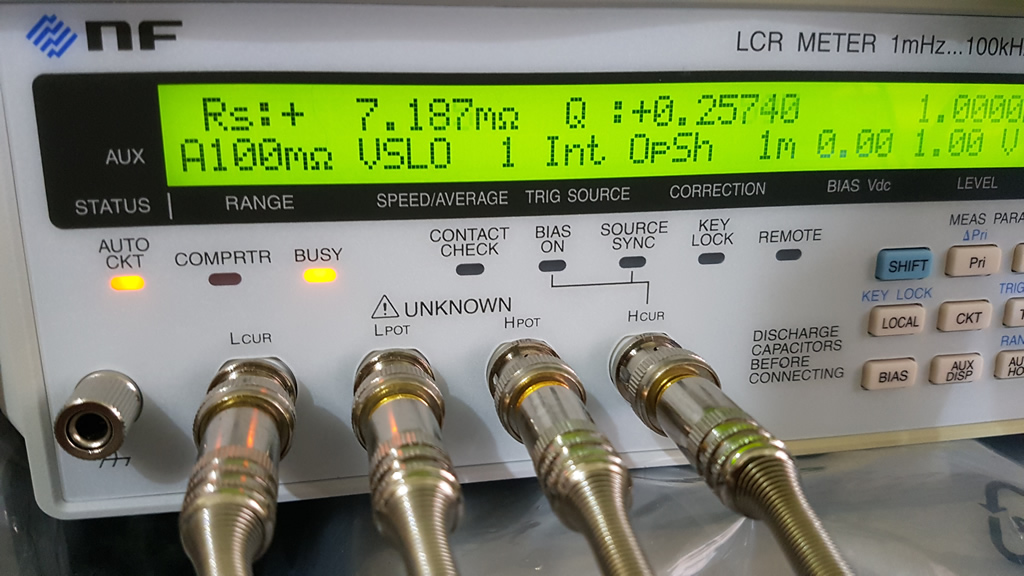

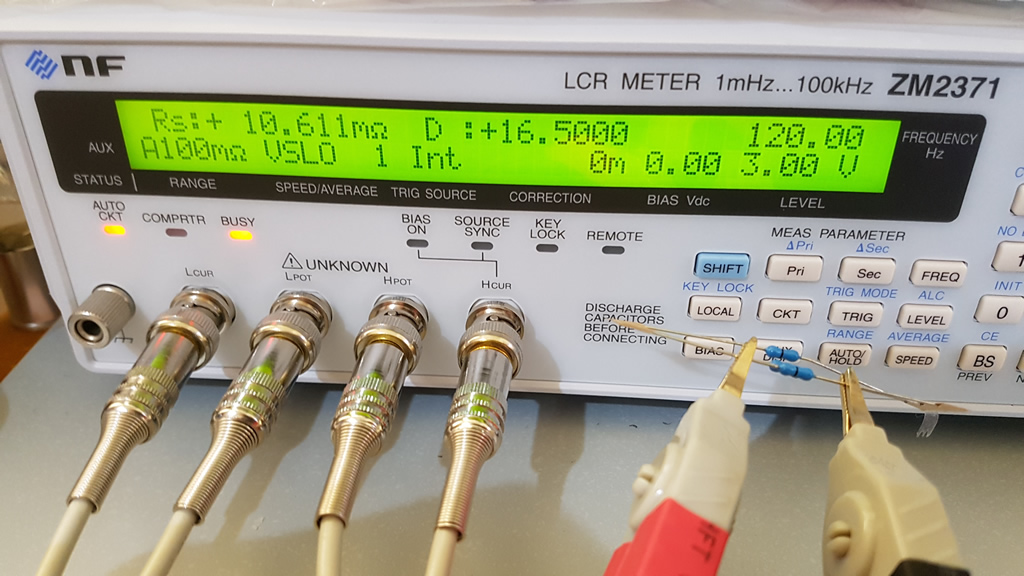

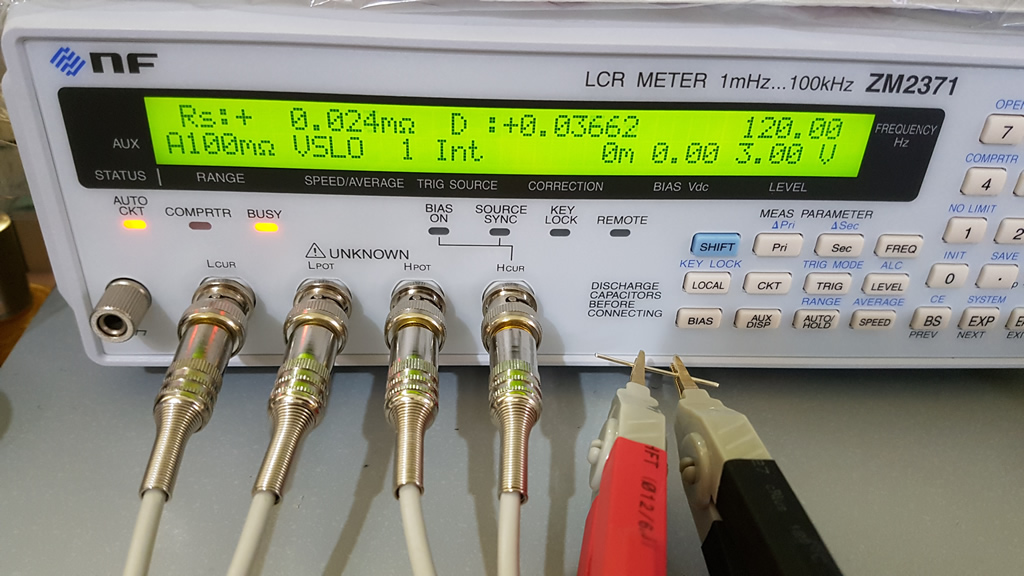

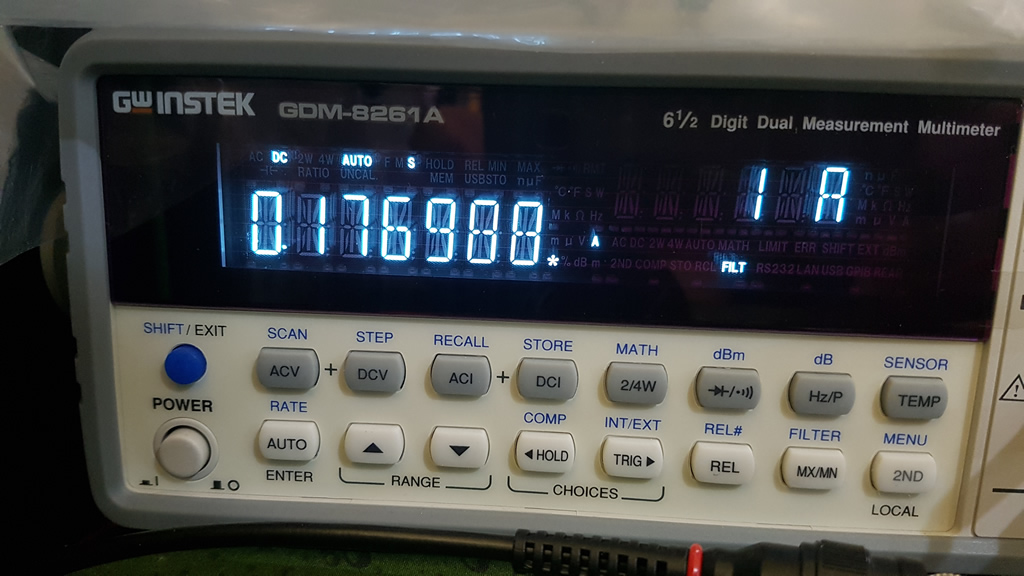

訊號線電阻值 7.187mΩ (微歐姆)

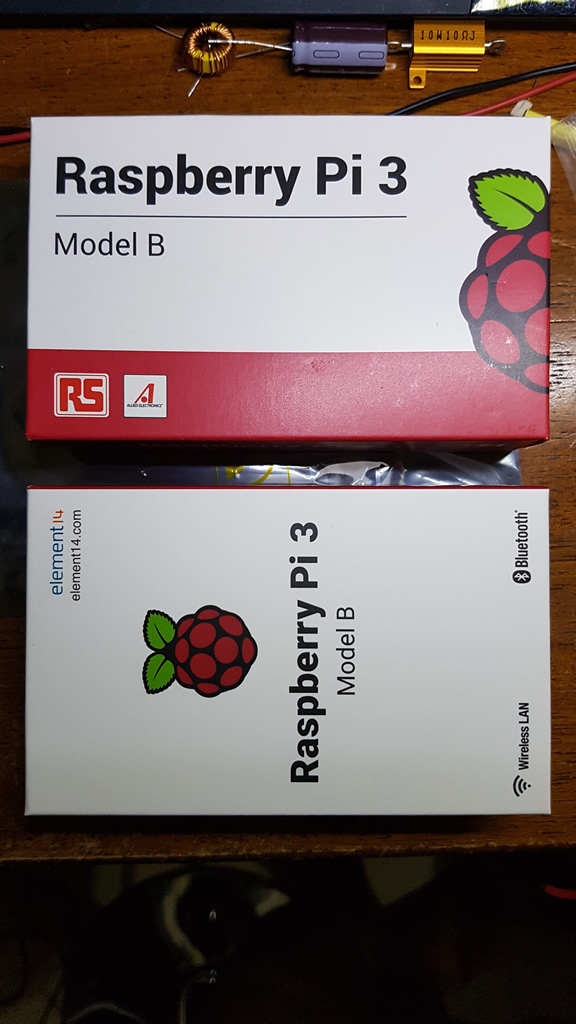

測試了, 英國廠(RS)的 Raspberry pi 3 及中國廠(Element14)的 Raspberry pi 3
(結果........個人建議用RS英國廠的)

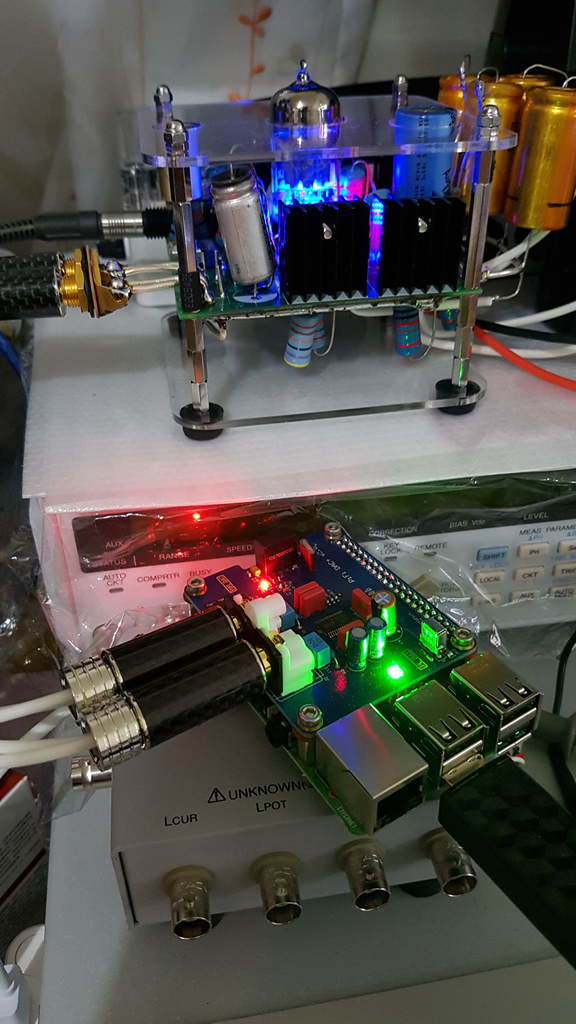

改好了~ RUN IN
Minnow ()
2017/02/16 08:25 #6

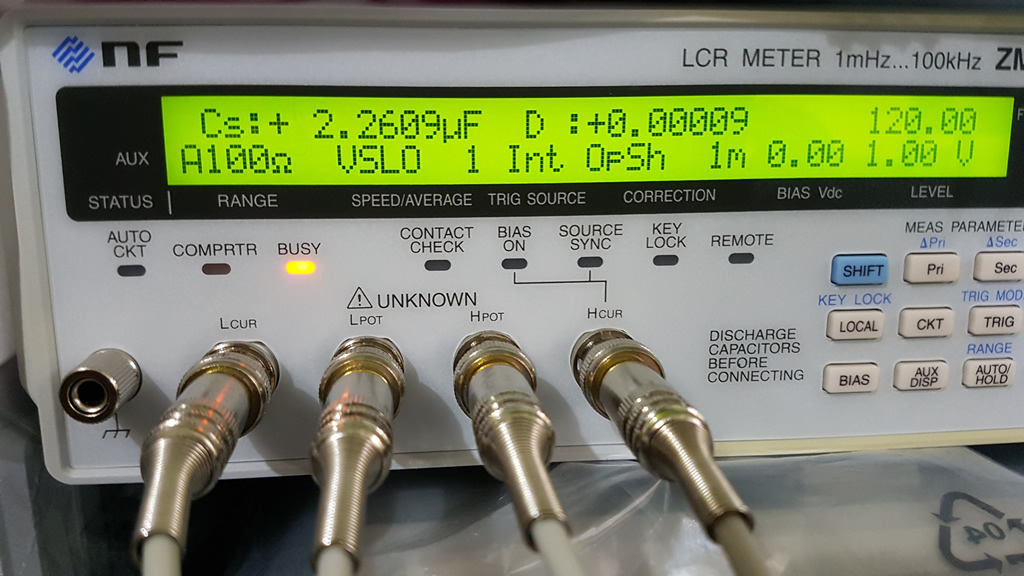

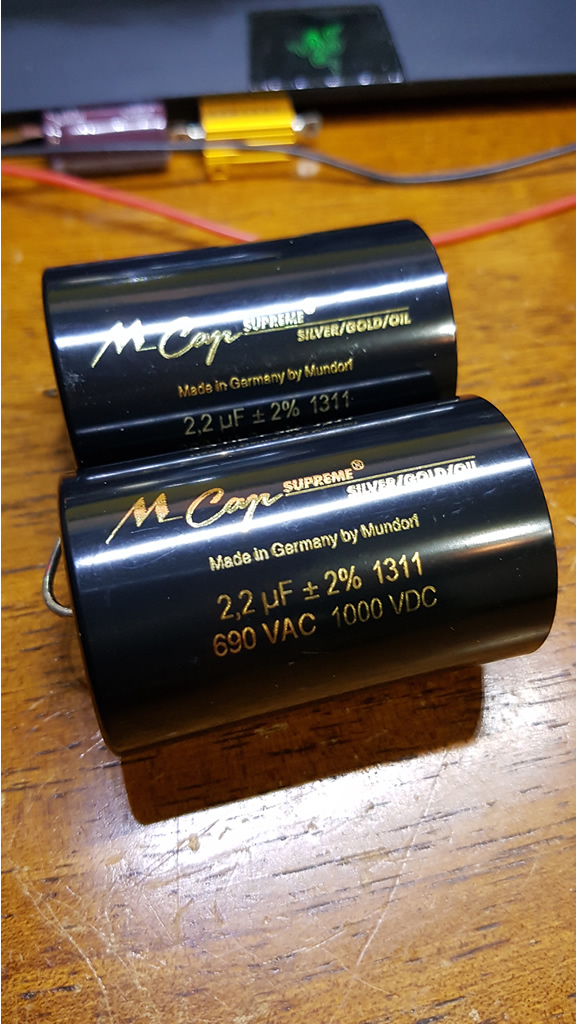

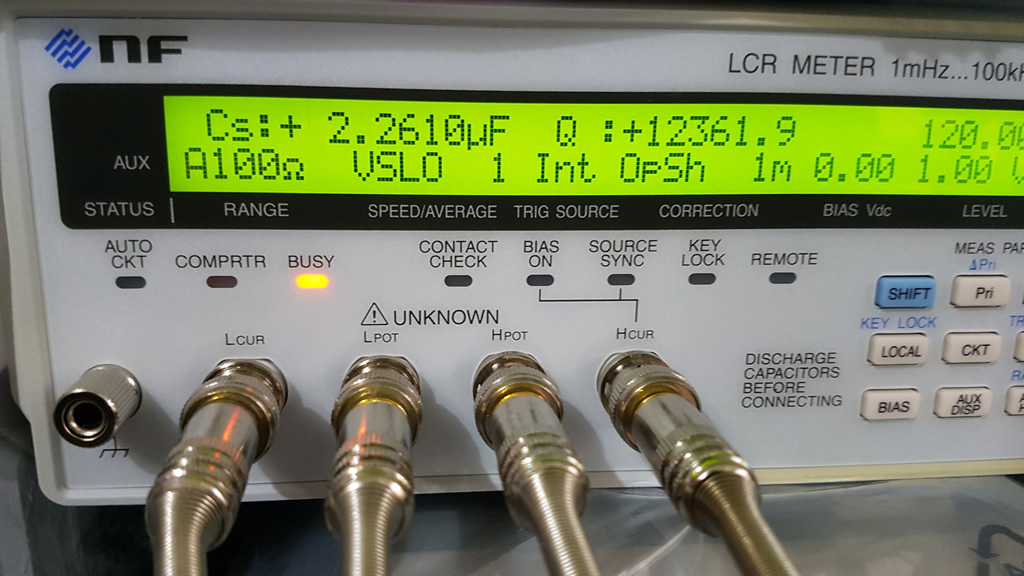

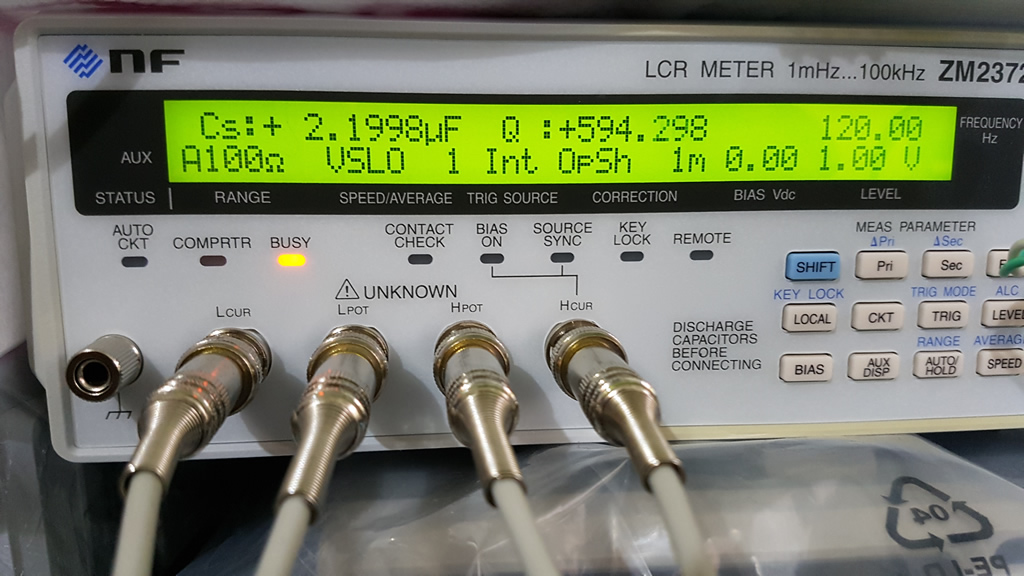

更換交連電容試試. Mundorf Silver Gold Oil 金銀箔油浸電容 2.2uf 1000V

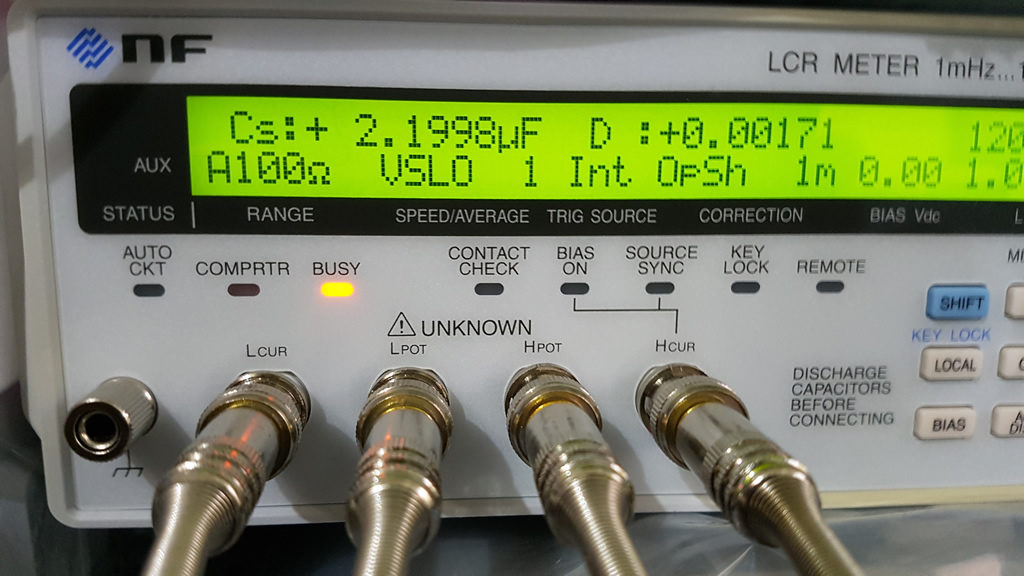

很好的電容, Q高 D低

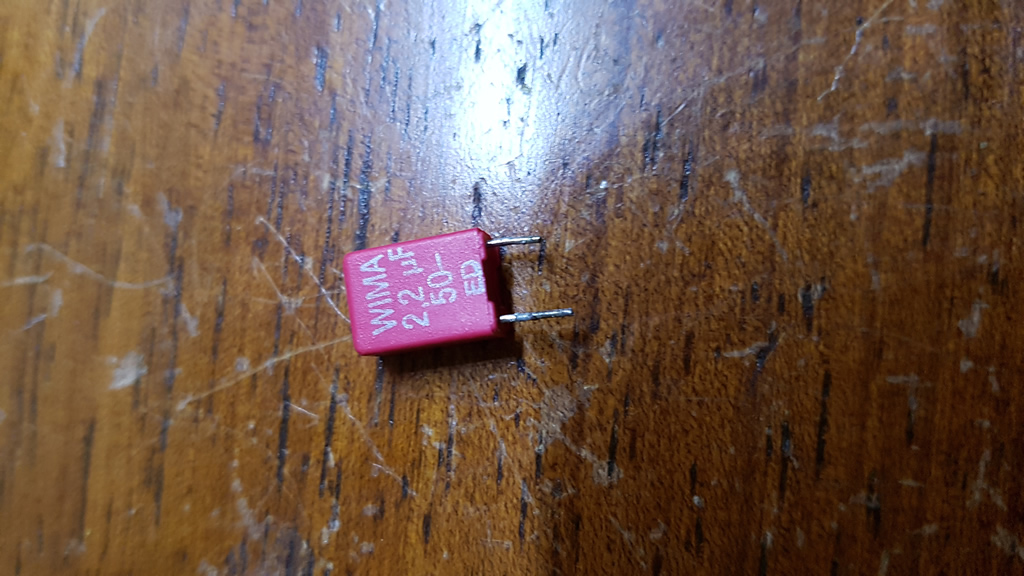

換下的原廠WIMA電容, C/P值表現的很棒

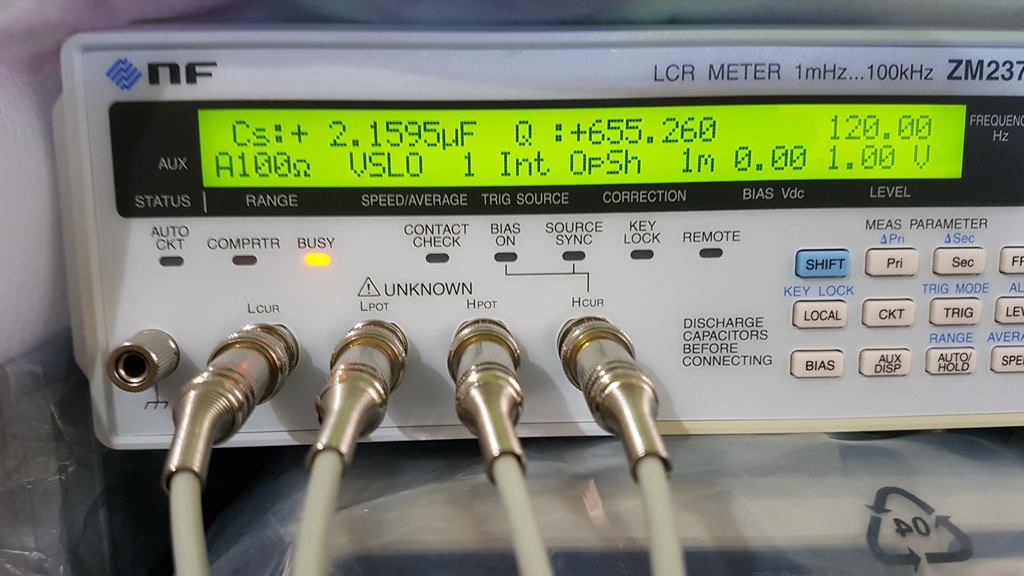

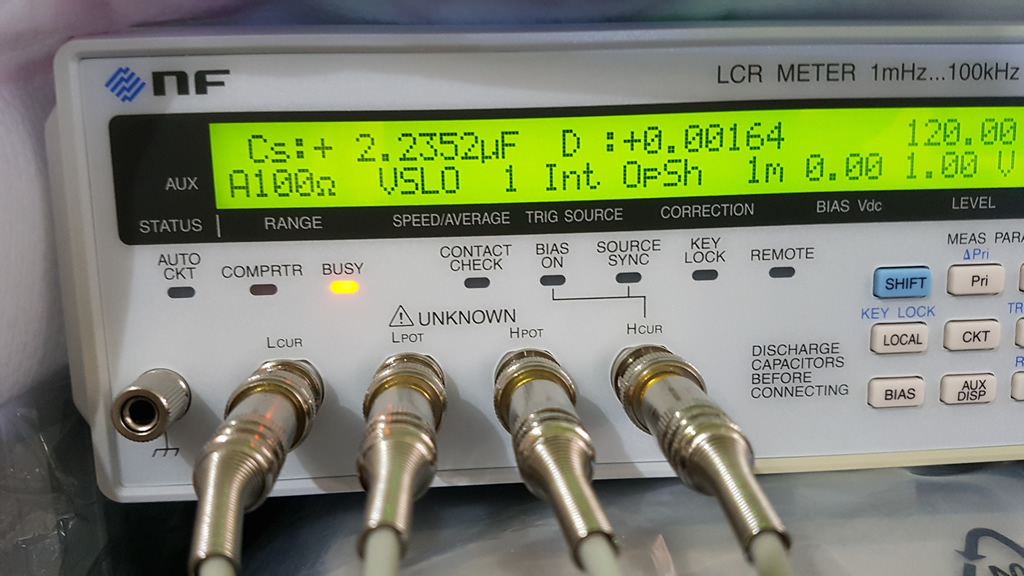

WIMA Q/D值

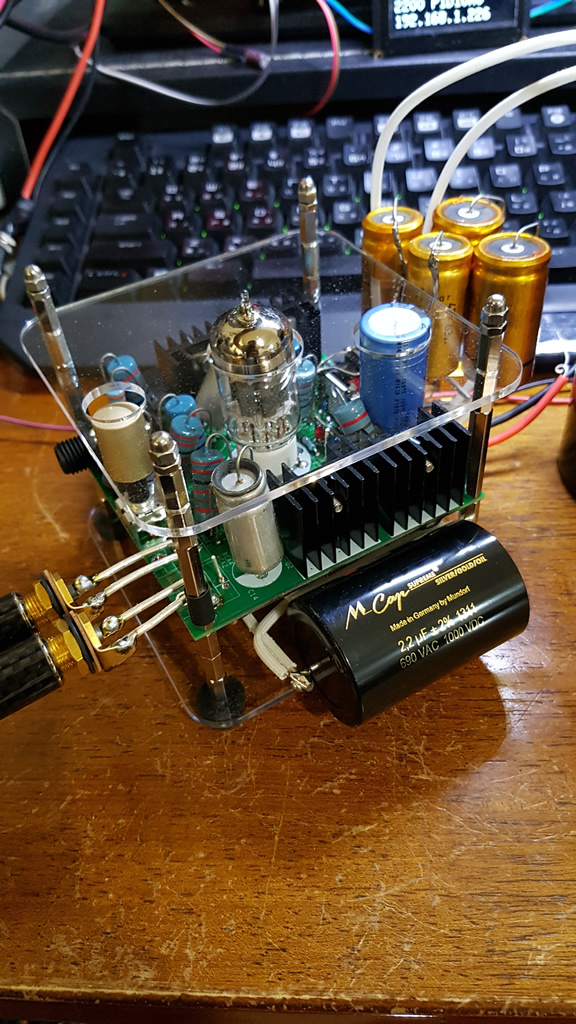

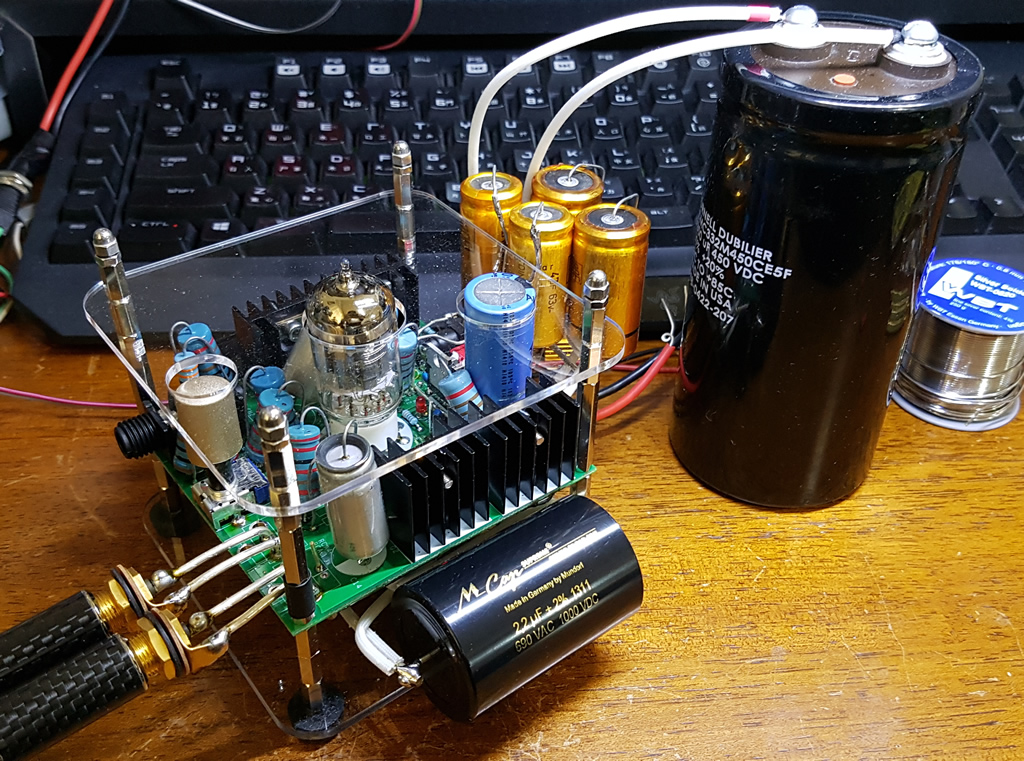

換上的位置 (覺得像某種船...)
換上後試聽.......我沒那麼多形容詞了, 只能再次說 很好聽!
而就C/P值而言, 發現原廠配的真的表現的很好了,
M-CAP金銀箔油浸電容單價不便宜, 表現當然亮麗不俗.
至於是否更換這樣的被動元件, 就看您發不發燒或是否和我一樣好奇囉~
(我不應該早上試聽的....害我忘了時間, 進公司要遲到了.....)
steroid (music is life)
2017/02/16 12:20 #7
好文，推一個
個人非電子專科，都是從大家在論壇上的討論來增加自己相關的知識，
查了一下 Mundorf Silver Gold Oil報價，我的天，快跟sf801一樣的價錢，
只能說站上的東西真得很超值，
關於hiend，有人這樣形容，1分錢1分貨，10分錢2分貨，100分錢3分貨，真的是這樣。
Minnow ()
2017/02/16 17:28 #8
steroid :
好文，推一個
個人非電子專科，都是從大家在論壇上的討論來增加自己相關的知識，
查了一下 Mundorf Silver Gold Oil報價，我的天，快跟sf801一樣的價錢，
只能說站上的東西真得很超值，
關於hiend，有人這樣形容，1分錢1分貨，10分錢2分貨，100分錢3分貨，真的是這樣。
"1分錢1分貨，10分錢2分貨，100分錢3分貨"
很貼切的解釋, 但也許現實的發燒產品100分錢連3分貨都買不到, 或是說3分貨根本不存在....
也不存在 1分錢2分貨 這種好康就是了.....
所以好玩開心就好!
(預告一下, 我會再並連兩顆 Mundorf Silver Gold Oil 0.01uf 但東西還沒收到. 到時再分享)
Minnow ()
2017/02/18 22:37 #9

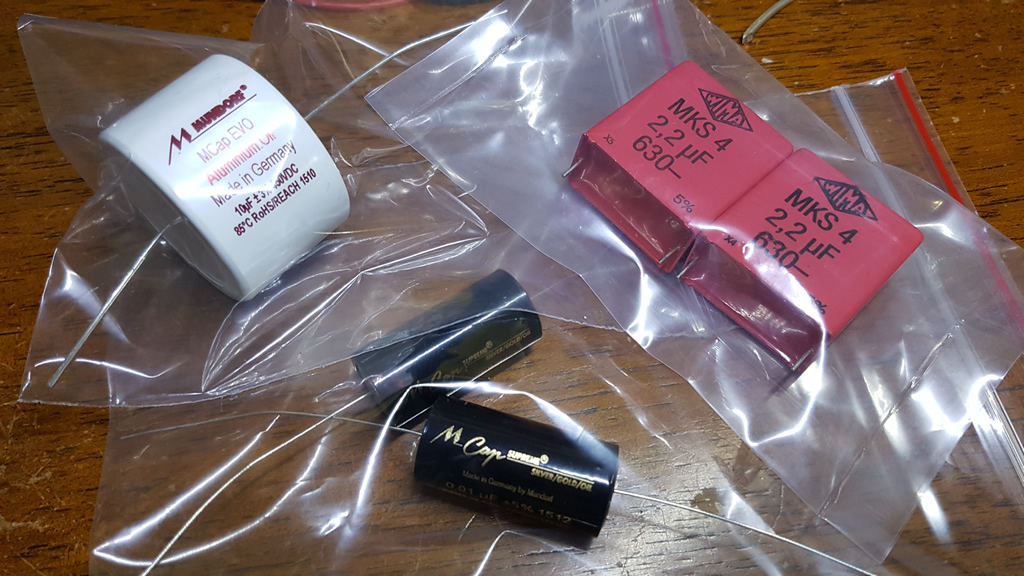

新的零件到了.

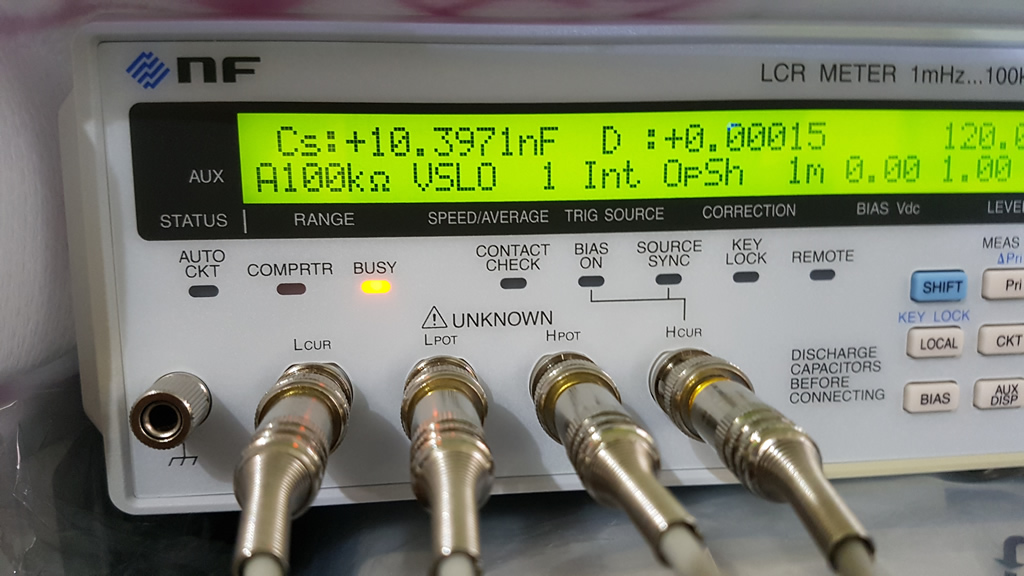

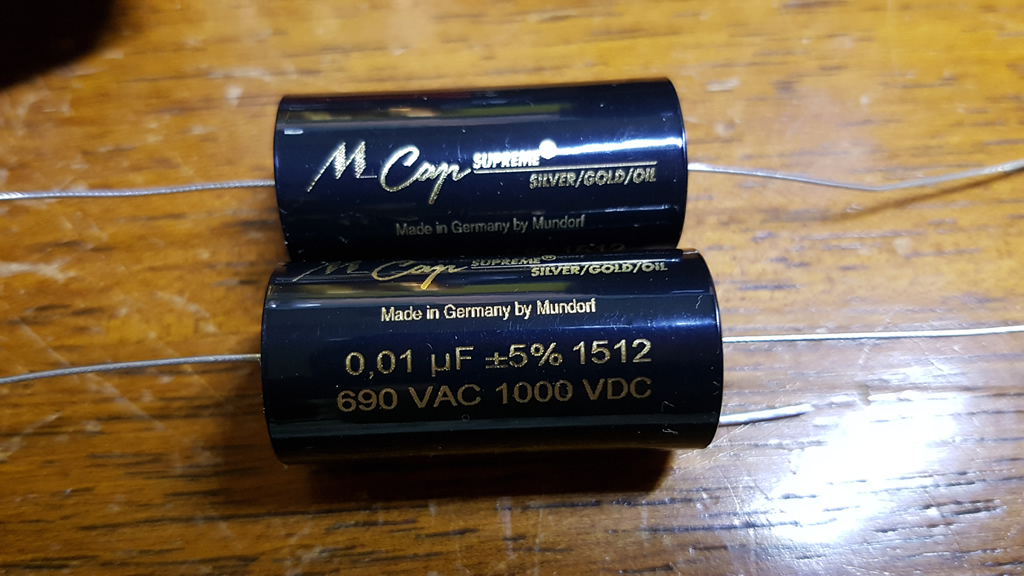

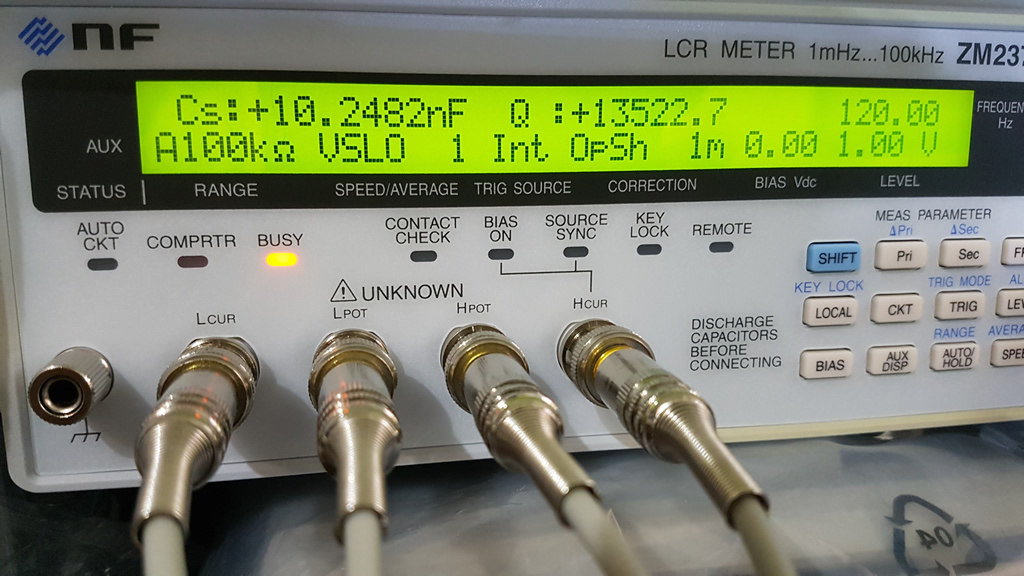

Mundorf Silver Gold Oil 金銀箔油浸電容 0.01uF 1000V
Q值很高
D值很低

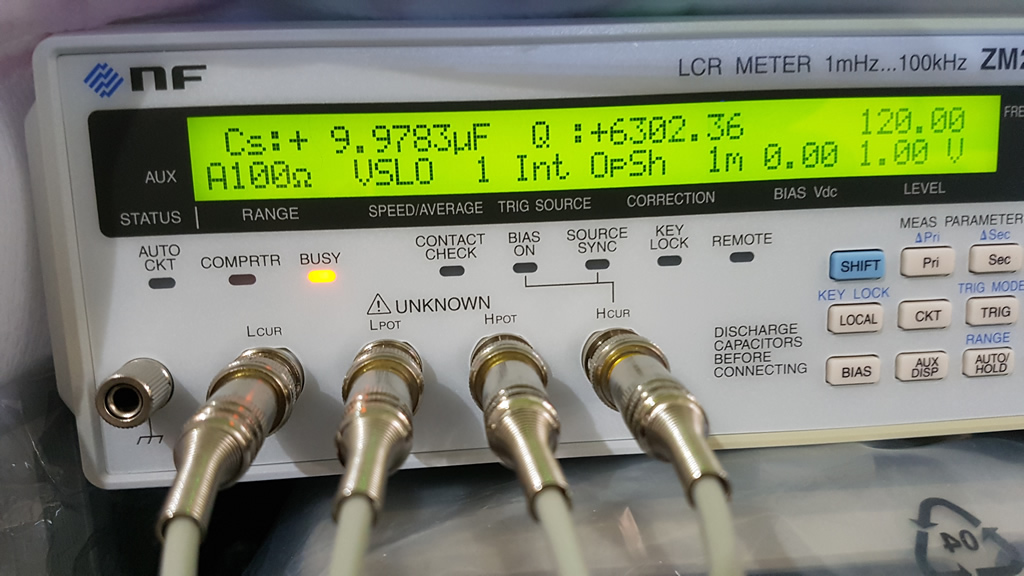

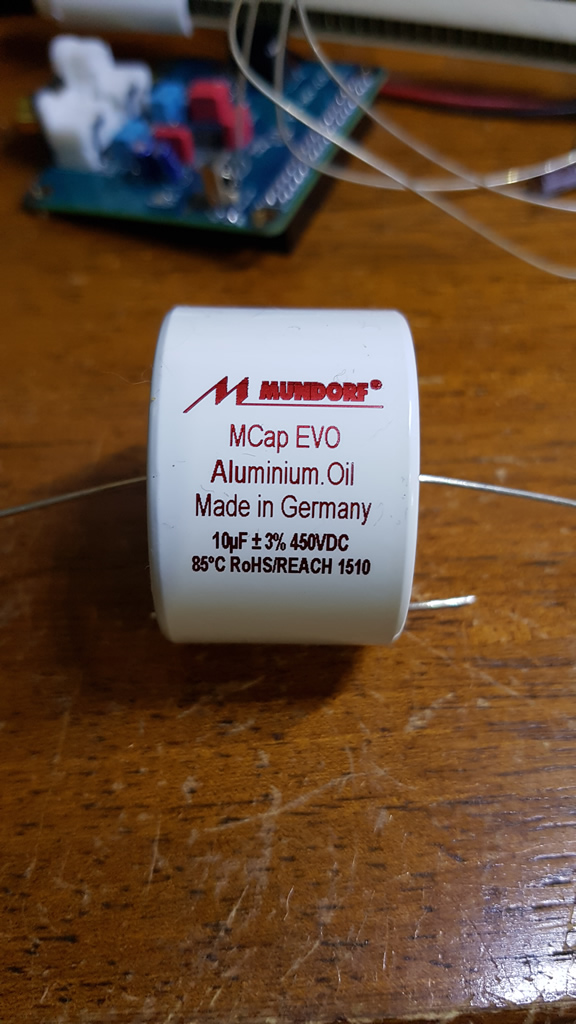

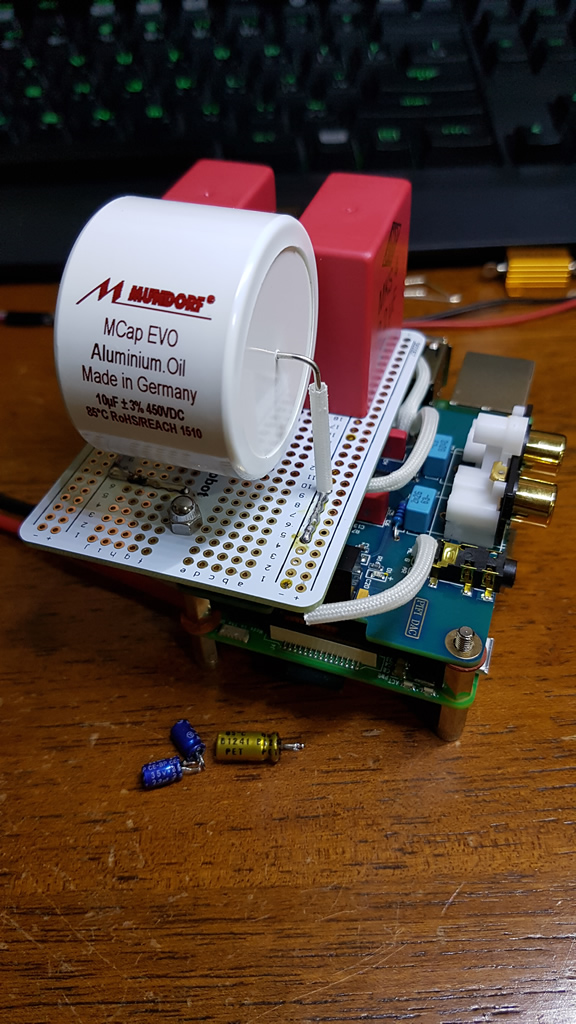

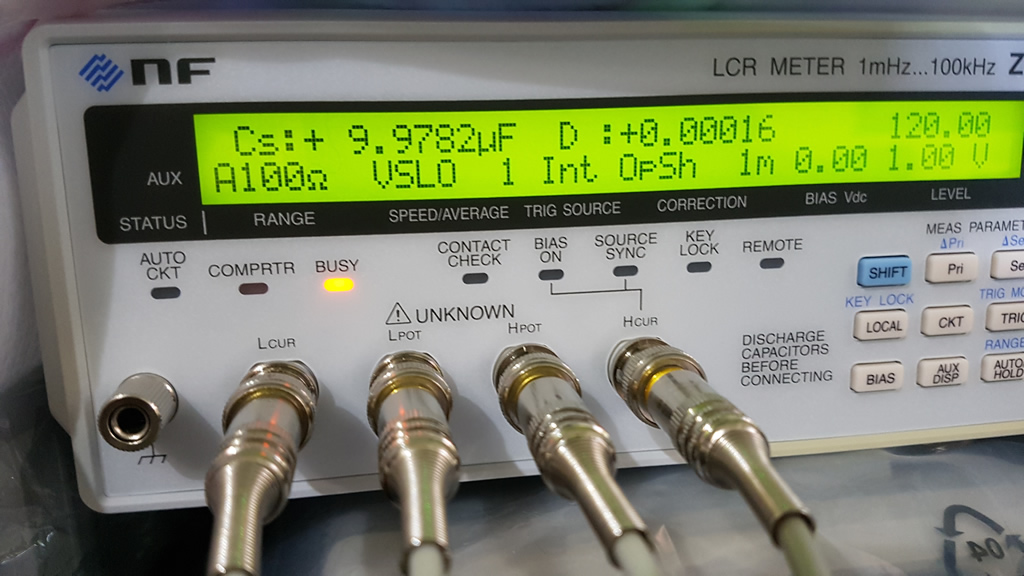

用來改 DAC 的 Mundorf Aluminium Oil 油浸電容 10uF 450V

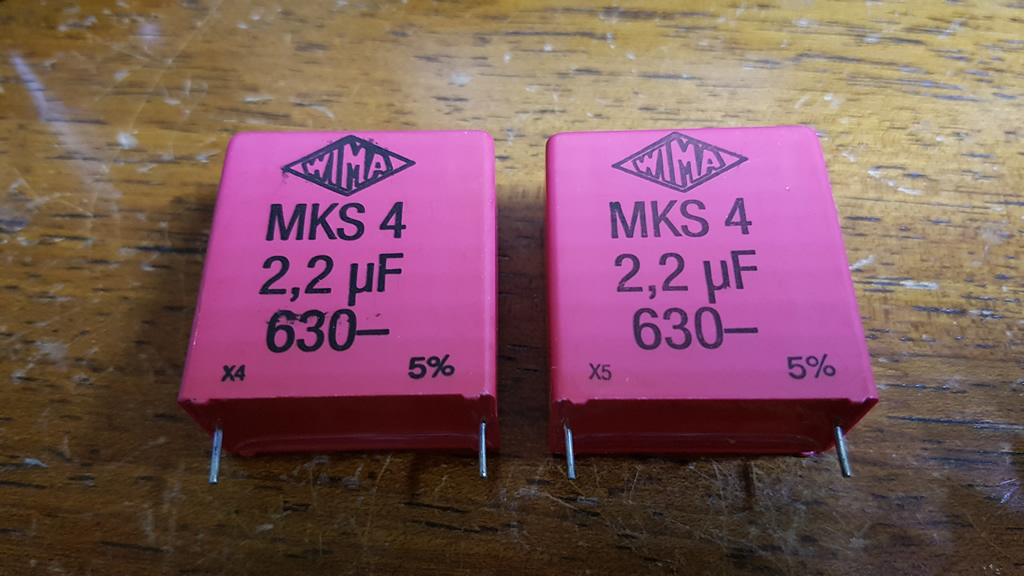

DAC 上的 2.2uF 則選用 WIMA MKS4

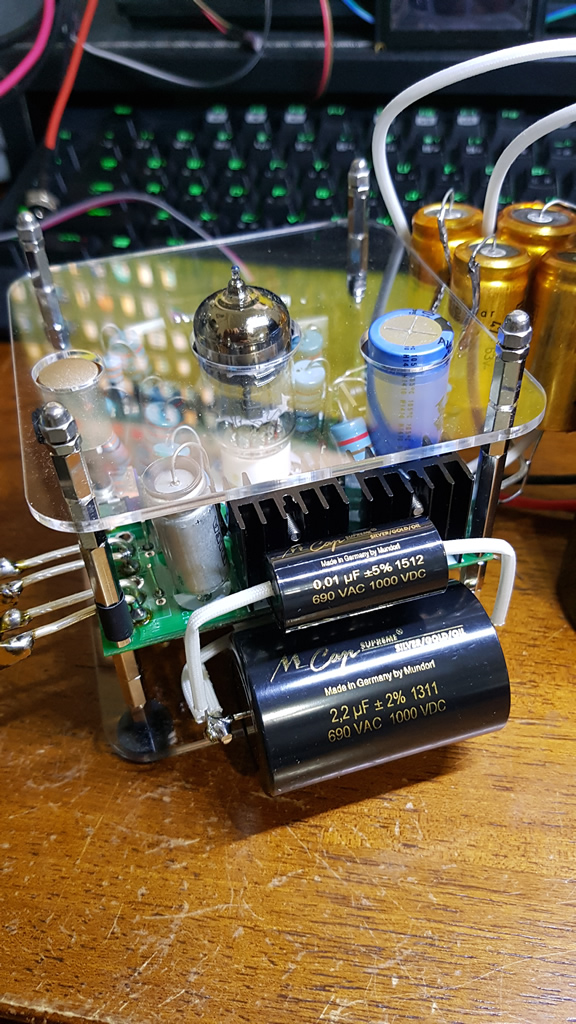

將 0.01uF 電容並聯到 SF-801 上的 2.2uF 電容
同一廠同一系列的好像比較適合, 並聯電容有人覺得沒用甚至容易糊掉,
我試聽是覺得有更好無更壞, 感覺高音的解析更棒了!(我想是心理因素)
再來是把 Raspberry pi 3 上的 PiFi DAC+ 電容做昇級,
這片簡單的版本, 我至有買過五片, 而它的零件一直在縮水中,
目前網路上買到的, 其電容值比起早期的, uF不變, 個頭明顯小一號....
(下圖前方就是拆下的原本零件)
反正自已買來改比較快. 就動手吧~
算一算, 這組 SF-801 + DAC 的電容改裝(不含電阻及其它), 花了一萬多元,
值不值得? 我覺得很值得, 原因不是好聽了幾倍, 而是過程很好玩,
DIY的機器也許比不上名牌廠機, 但多出的樂趣是非常迷人的~
steroid (music is life)
2017/02/19 02:23 #10
Minnow :
(恕刪除引言)
讚一個，同推DIY,我現在訊源也都是樹莓3連nas，最近allo公司有推出新的dac板 boss, 國外評價不錯，樓主可以參考參考。 最近也剛組好Ps-1喇叭,本質非常好，但需run一下，維持站上一致超值的風格，只是箱體品質不好，欠改。
Minnow ()
2017/02/19 08:02 #11
steroid :
讚一個，同推DIY,我現在訊源也都是樹莓3連nas，最近allo公司有推出新的dac板 boss, 國外評價不錯，樓主可以參考參考。
最近也剛組好Ps-1喇叭,本質非常好，但需run一下，維持站上一致超值的風格，只是箱體品質不好，欠改。
謝謝提供資訊，剛剛去看了一下allo網頁， 好像還不錯，有機會可以玩玩看。
我目前比較想買的 DAC 模組是日本的
Raspberry Pi に対応した DSD対応ハイエンドDAC基板 「Terra-Berry」DAC
呵呵，DIY 可玩的真多。
比較可惜的是當時太忙沒下手買站上的 SFX-101 現在買不到，只好考慮玩 TU-8200 + TU-8500
