Hiton Audio 一個屬於音響玩家們的討論區

求救！sf-801沒有聲音！

alberta21 (albert)
2018/04/18 23:28 #1

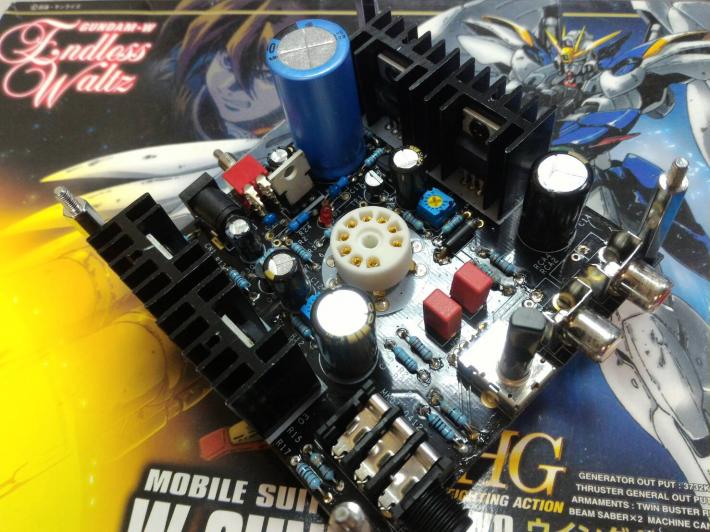

我組裝sf-801已經1個多禮拜了，說明書上的檢測、偏壓都正常，可調整，但是就是沒有聲音！我已經不知道該怎麼辦了，求網上大大的幫助。

LANCEREVO (兩百過彎)
2018/04/19 10:56 #2

燈絲電壓有12V，然後偏壓也能調，紅藍燈也都有亮吧?
如果以上都沒問題，我在想會不會是其他東西掛了?
大大可以試看看換別的訊源、別的訊源線、別支耳機來交叉比對。

KANE (肯尼)
2018/04/19 12:37 #3

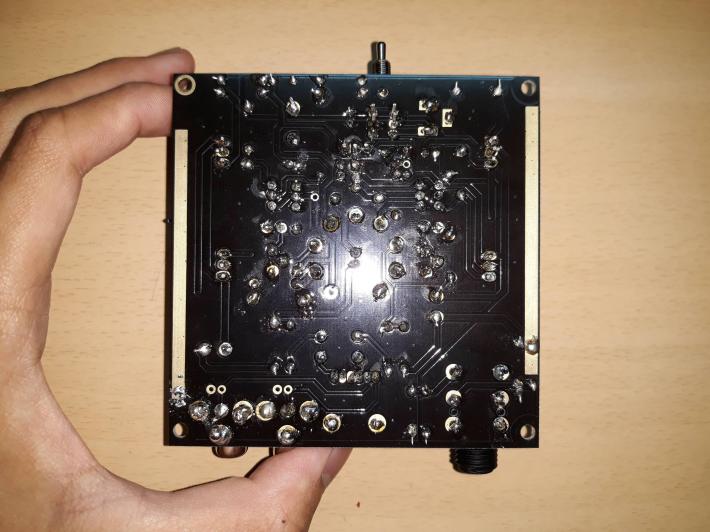

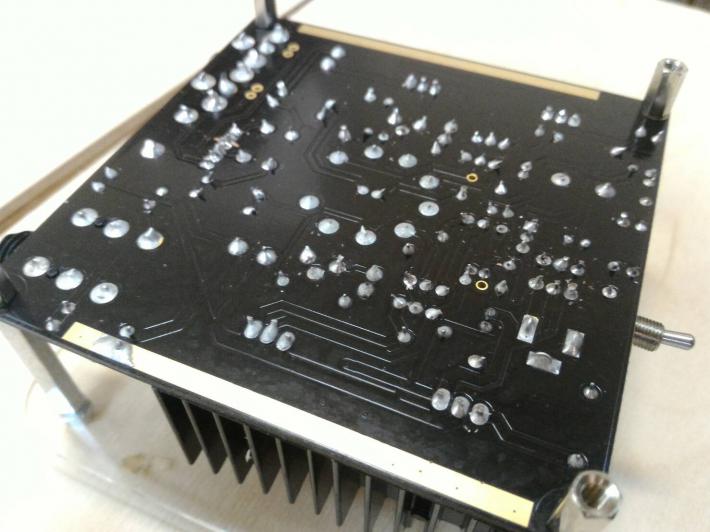

看了一下您在別樓上傳的圖片，多處疑似冷焊，再整理一下試看看
http://www.hitonaudio.com/forum_oneissue.php?mi=475&page=2
https://imgur.com/a/OfaEA
https://imgur.com/a/dPIM2

CatKing (貓貓站長)
2018/04/19 15:48 #4

就如樓上K大說的，照片看起來好像多處冷焊，如果大大沒辦法處理也別擔心~我可以幫您醫治喔!
寄到"新北市中和區成功路137號五樓"給我，電話是0919-545-518(那支爛手機常常秀抖，要是收不到訊號可撥0921-426-752) HitOn Audio站長收，記得管子、變壓器都要一起放進去喔!
(如果您沒有足夠焊接經驗、沒有夠力的設備或是用了奇怪的錫...有以上的情況我會建議您快點寄給我處理，不建議您繼續焊下去，以免燒壞零件讓維修檢測變的更麻煩)

下面附上前兩天收治的案例，典型的冷焊空焊問題，已經處理完畢，大家可以比對一下整理前後照片來了解有問題的焊點與正常焊點的差別：

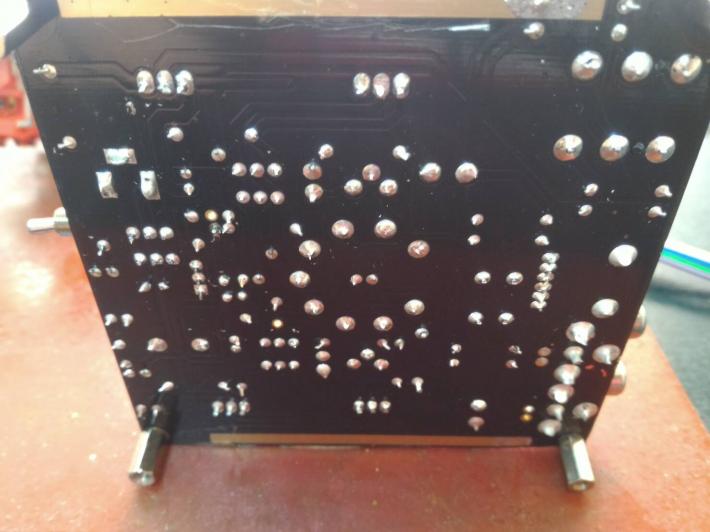

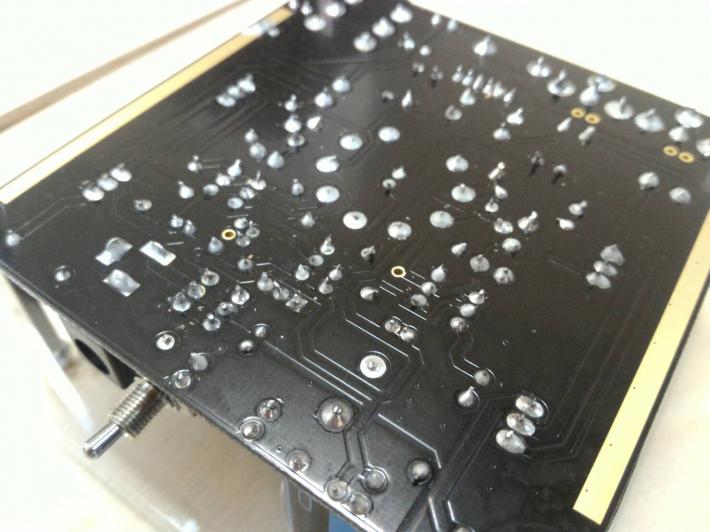

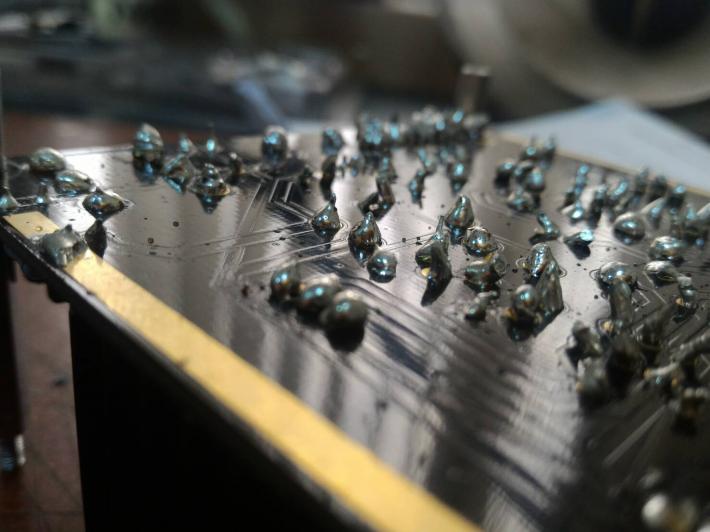

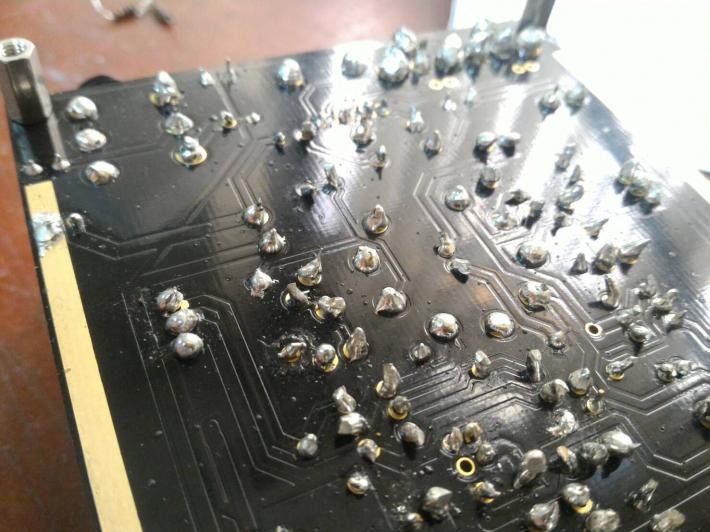

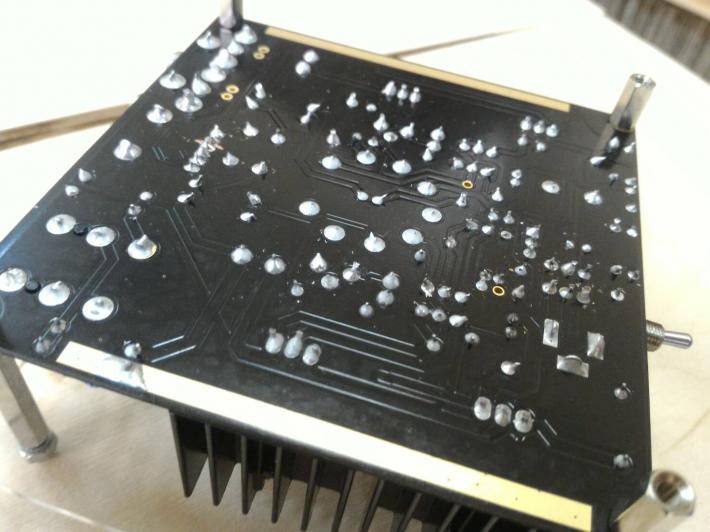

典型冷焊

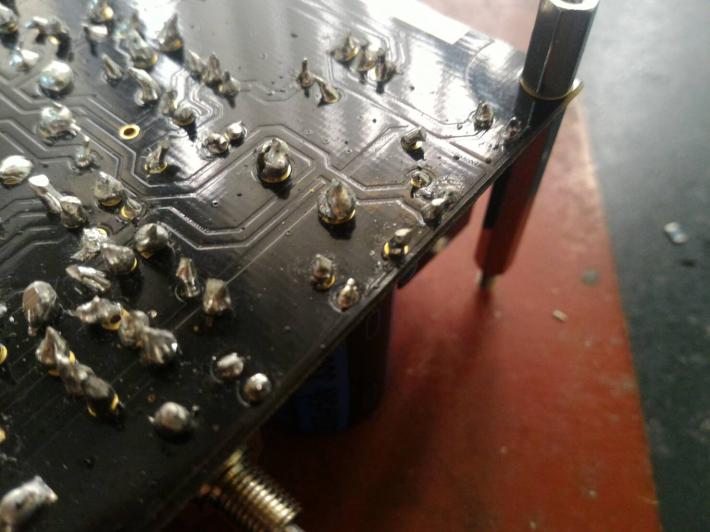

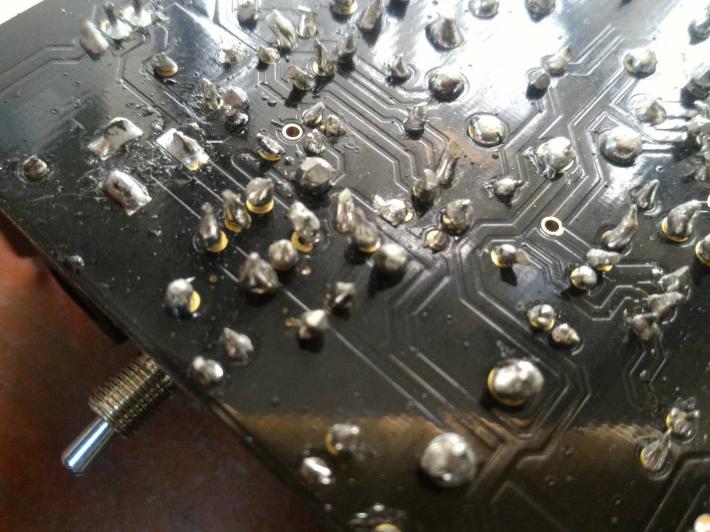

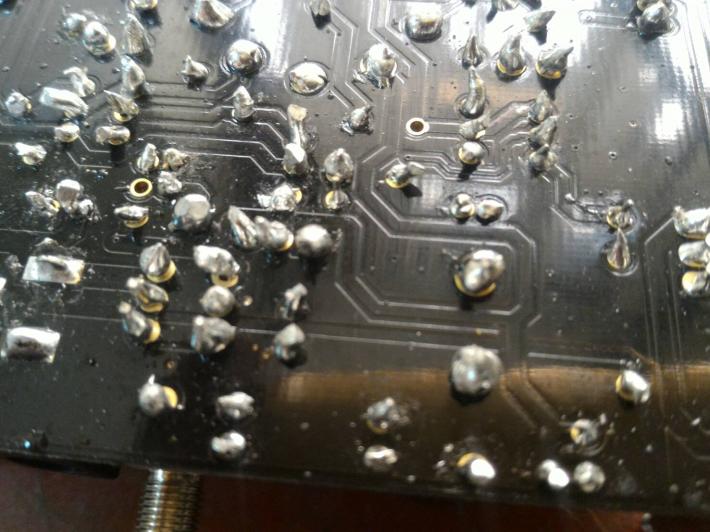

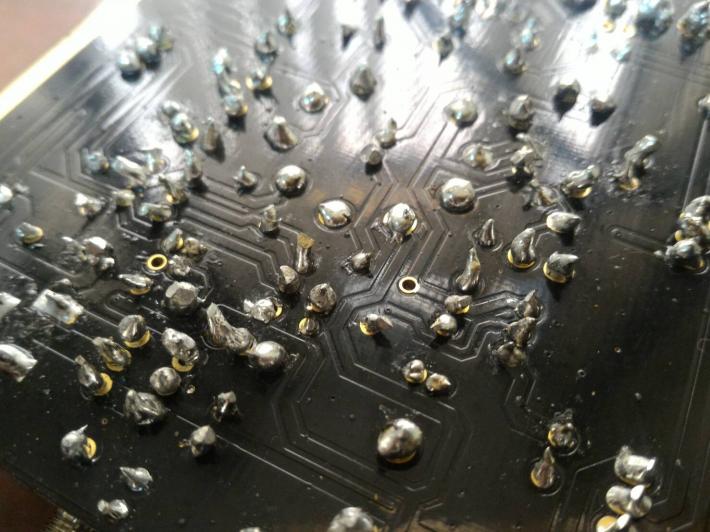

可以看到很多焊點的錫並未流入貫孔中

造成的主要原因為：1.烙鐵溫度不夠 2.接觸時間不夠

只把一坨錫黏在腳上是不行的

貓貓收治的案例有超過70%都是這種問題造成的故障

記得，要讓錫"流"進貫孔裡，要去感受到那個"流進去"的感覺!

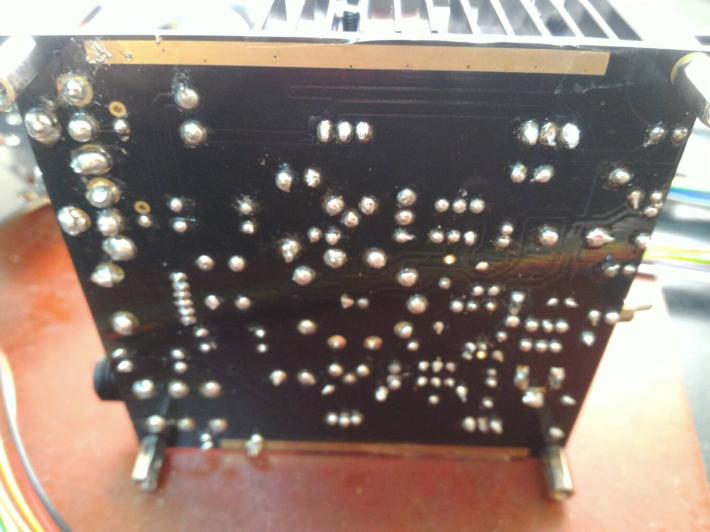

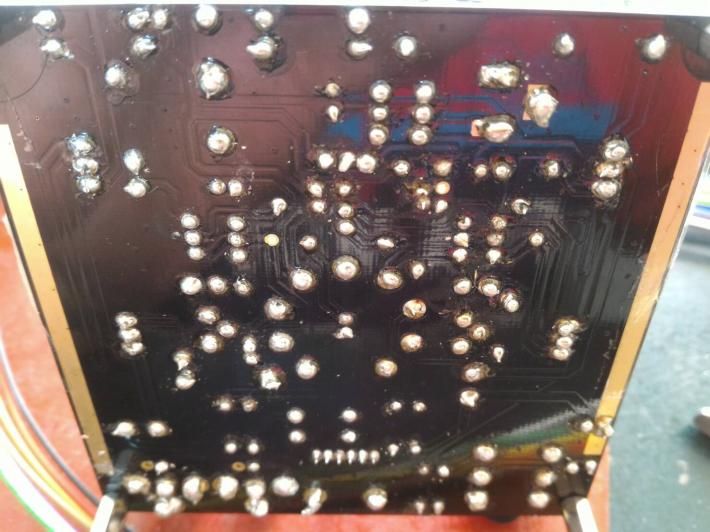

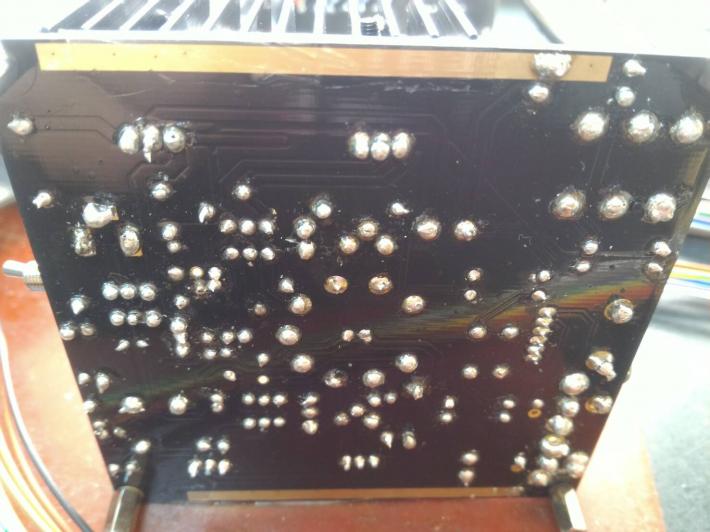

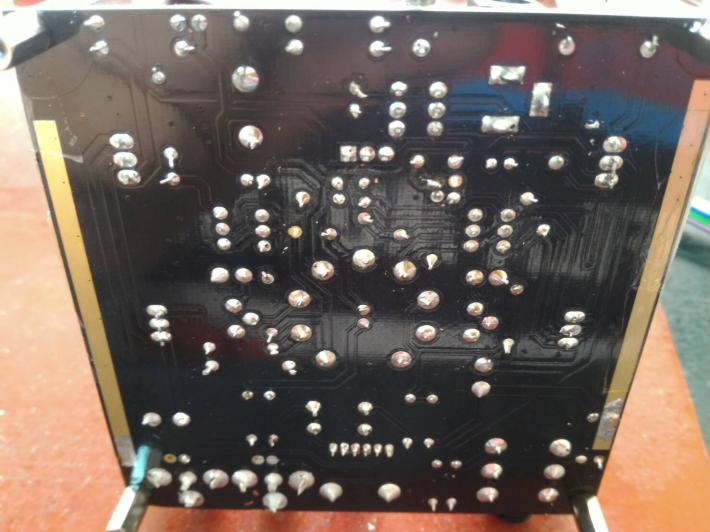

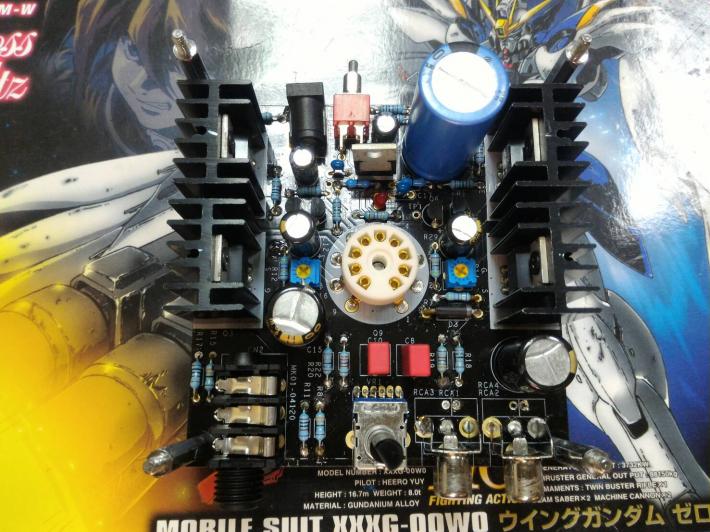

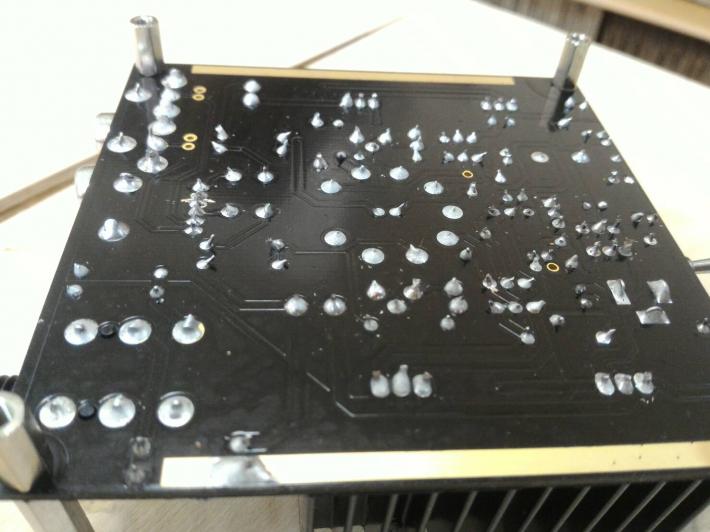

稍微整理一下

時間有限，加上某些原因所以沒能把她整理得很漂亮，但已經確保了這台SF-801能夠正常健康的運作~

流進貫孔~流進貫孔~流進貫孔~這是唯一重點! 記得也別把溫度設太高或是把加熱時間持續太久，貓貓就看過有人溫度超高又接觸很久，久到錫都滾了...過然把零件燒壞了! 只要接觸到錫融化成液狀然後流進貫孔即可收手!

大家加油喔!!!

JohnTsai (John Tsai)
2018/04/19 22:25 #5

CatKing :
(恕刪除引言)

站長說的某些原因是指焊錫嗎?他用了含銀量高的那種?

alberta21 (albert)
2018/04/20 10:32 #6

JohnTsai :
站長說的某些原因是指焊錫嗎?他用了含銀量高的那種?

感謝大大們的幫助。
昨天看完回復後，把所有的焊點都檢查一次+檢查短路都沒有結果，已經寄回給站長檢查了
另外回上面J大: 我特別去買4%銀錫來用，請問不能使用銀錫嗎?

CatKing (貓貓站長)
2018/04/20 11:49 #7

JohnTsai :
站長說的某些原因是指焊錫嗎?他用了含銀量高的那種?

蔡大哥內行，是含銀錫沒錯

CatKing (貓貓站長)
2018/04/20 12:05 #8

alberta21 :
感謝大大們的幫助。
昨天看完回復後，把所有的焊點都檢查一次+檢查短路都沒有結果，已經寄回給站長檢查了
另外回上面J大: 我特別去買4%銀錫來用，請問不能使用銀錫嗎?

回albert大，含銀錫可以用，只是要注意溫度和接觸時間的掌控，含銀錫施工時需要的溫度普遍比有鉛錫甚至無鉛錫還要高，如果烙鐵不夠力或是接觸時間不夠，非常容易出現冷焊空焊的現象，要使用這類焊錫的朋友們要特別注意，可以的話先在洞洞板練習，熟悉一下錫性，順手之後再正式施工。

含銀錫的成分各家不同，內含的助焊劑和其他成分的種類、比例、都會對錫性造成很大的影響，貓貓遇過含銀量超過9%超難焊的含銀錫，搞起來真的是有夠折磨人的，不過只要熟悉一下掌握到了它的特性，都是可以用的喔~
