​TPA3116D2 kit擴大機的小問題

visxit (visxit)
2014/10/30 00:06  #1

收到TPA3116D2 kit擴大機也一星期多了,拿來推德川的桌上兵(W3-315E)真的好配!加上魔族音響的3吋低音炮,補足了障版喇叭幾乎沒有的低頻,放在電腦桌上,可以一邊上網一邊聽音樂真的好讚,又不占太大的空間。

不過其他大大有沒有發現TPA3116D2上蓋標示的左右聲道其實相反,面板右邊是R,左邊是L,可是機板上右邊是LEFT,左邊是RIGHT,實際使用機板才是正確的,但是這樣喇叭線要交錯插了,覺得這樣挺亂的,所以就把訊號線反插,紅的插白孔,白的插紅孔,這樣聽起來左右就正確了,只是這樣不知道對擴大機或喇叭會不會有不好的影響?還是真的要把喇叭線對調比較好?

Jerry (逆襲的土砲)
2014/10/30 11:41  #2

這台TPA3116D2馬力十足,拿來推W3-315E這種小單體完全是綽綽有餘啦~
直接挑戰更大尺寸或是難推的單體更可以顯現出它的實力!
那個左右聲道要以壓克力上蓋寫的為準,機板上印的小白字是印反的啦...

c06gj4 (涵樹)
2014/11/19 12:38  #3

機板上是對的 但左右錯邊了,我接上後 聽一下後覺得怪怪,才發現 左右聲道反了= =

LANCEREVO (兩百過彎)
2014/11/19 14:49  #4

c06gj4 :
機板上是對的 但左右錯邊了,我接上後 聽一下後覺得怪怪,才發現 左右聲道反了= =

我也有遇到一樣的問題,確實是板子上印的小白字標錯,檢查之後才發現原來我的3.5轉RCA線是左右相反的 laugh
抓這個問題的時候我有拍照片

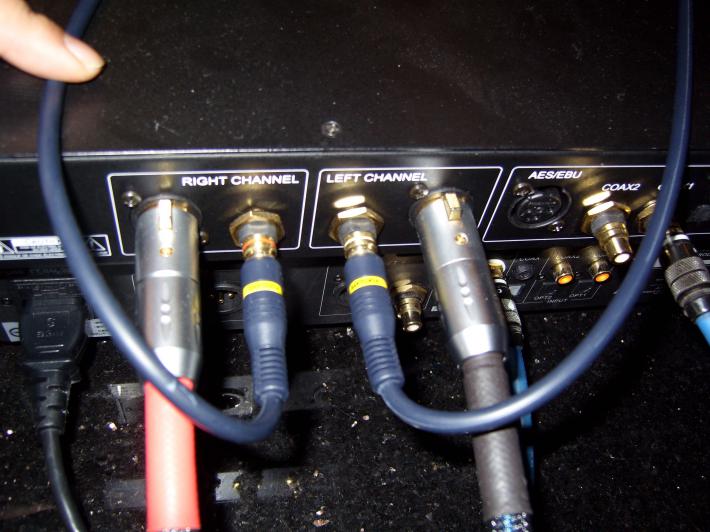

這是阿仁的DAC,上面有標明左右聲道


線拉出去,把右聲道這條,插入紅色的端子


聲音從畫紅色箭頭的那一條線出來,也就是紅色端子對應右聲道無誤,確認是板子上的小字印錯以及我的3.5轉RCA線左右相反




Derek (阿德)
2014/11/19 16:57  #5

LANCEREVO :
我也有遇到一樣的問題,確實是板子上印的小白字標錯,檢查之後才發現原來我的3.5轉RCA線是左右相反的 laugh
抓這個問題的時候我有拍照片

這是阿仁的DAC,上面有標明左右聲道


線拉出去,把右聲道這條,插入紅色的端子


聲音從畫紅色箭頭的那一條線出來,也就是紅色端子對應右聲道無誤,確認是板子上的小字印錯以及我的3.5轉RCA線左右相反




我的3.5轉RCA線是不是相反可以用電表查出來嗎?

CatKing (貓貓站長)
2014/11/19 18:02  #6

Derek :
我的3.5轉RCA線是不是相反可以用電表查出來嗎?

可以查得出來,一般市面上的3.5轉RCA線左右相反機率高的嚇死人...
剛好手邊有電表和線我就來個簡單的圖文示範!

檔位可以開在歐姆檔

左右聲道正常的線,3.5頭的第一節是左聲道(白)、第二節是右聲道(紅)、第三節是地線
圖片中一端接上第一節,另一端接左聲道....


電表顯示數值,賓果~


如果接紅色的右聲道會怎麼樣?


當然是沒有數值


接下來試看看第二節,第二節是右聲道,我們把線接在紅色的右聲道上面


有數值!


如果接在左聲道上面呢?


當然不會有數值

***************************************** 分 隔 線 *********************************

接下來我們來看看左右相反的線是什麼情形?


第一節左聲道接在白色左聲道的位置


竟然沒數值?!


如果接在右邊紅色的右聲道...


有數值...這條線相反了


來看看第二節的右聲道,理所當然接在紅色的右聲道上


沒數值.........


如果接在白色的左聲道...


竟然有數值~這條線左右相反囉~

大家可以隨手檢查一下自己手邊的線材~




Derek (阿德)
2014/11/19 22:29  #7

CatKing :
可以查得出來,一般市面上的3.5轉RCA線左右相反機率高的嚇死人...
剛好手邊有電表和線我就來個簡單的圖文示範!

檔位可以開在歐姆檔

左右聲道正常的線,3.5頭的第一節是左聲道(白)、第二節是右聲道(紅)、第三節是地線
圖片中一端接上第一節,另一端接左聲道....


電表顯示數值,賓果~


如果接紅色的右聲道會怎麼樣?


當然是沒有數值


接下來試看看第二節,第二節是右聲道,我們把線接在紅色的右聲道上面


有數值!


如果接在左聲道上面呢?


當然不會有數值

***************************************** 分 隔 線 *********************************

接下來我們來看看左右相反的線是什麼情形?


第一節左聲道接在白色左聲道的位置


竟然沒數值?!


如果接在右邊紅色的右聲道...


有數值...這條線相反了


來看看第二節的右聲道,理所當然接在紅色的右聲道上


沒數值.........


如果接在白色的左聲道...


竟然有數值~這條線左右相反囉~

大家可以隨手檢查一下自己手邊的線材~




長知識了!我晚上試了我手邊的四條線 兩條正的兩條反的 錯誤率高達50%!
強烈建議貓大把這篇教學放進技術區和新手區 跟我一樣不知道市面上一堆相反線的人一定很多!

visxit (visxit)
2014/11/20 22:09  #8

Derek :
長知識了!我晚上試了我手邊的四條線 兩條正的兩條反的 錯誤率高達50%!
強烈建議貓大把這篇教學放進技術區和新手區 跟我一樣不知道市面上一堆相反線的人一定很多!

我也長知識了,原來我的RCA轉3.5mm的訊號線也是左右聲道相反的...
順便問一下,最近從朋友那有一套老喇叭Denon SC-R66,不知道能不能TPA3116D2 kit拿來推這對喇叭?
目前這對喇叭的資料只有看到這裡有介紹http://goo.gl/0Cvcng ,其實朋友是說買喇叭的話那裏一併
奉送了他之前唱卡啦ok用的前後級擴大機Denon HMA-r8 跟POA-r8,一共3k,不知道用TPA3116D2 kit會
不會比他送的擴大機好。



Jerry (逆襲的土砲)
2014/11/21 00:41  #9

visxit :
我也長知識了,原來我的RCA轉3.5mm的訊號線也是左右聲道相反的...
順便問一下,最近從朋友那有一套老喇叭Denon SC-R66,不知道能不能TPA3116D2 kit拿來推這對喇叭?
目前這對喇叭的資料只有看到這裡有介紹http://goo.gl/0Cvcng ,其實朋友是說買喇叭的話那裏一併
奉送了他之前唱卡啦ok用的前後級擴大機Denon HMA-r8 跟POA-r8,一共3k,不知道用TPA3116D2 kit會
不會比他送的擴大機好。



這個就見仁見智啦~HMA-R8 POA-R8前後級有點年紀了,體積還不小哩!TPA3116D2 kit小台好攜帶,我覺得你可以帶去你朋友那邊試聽看看
