專題報導：HitOn Audio SFX-101真空管擴大機 kit

CatKing (貓貓站長)
2015/10/21 23:31 #1

貓貓又要跟大家說一個好消息哦!!!!
SFX-101正式開放訂購!!!

這個令眾人引頸期盼的大作，在作者李前輩不斷的完善以及大家的努力之下終於定案，真的是千呼萬喚始出來~

現在就讓貓貓來為大家介紹一下這個大作吧!

如果上次說SF-801是國民車的價錢、保時捷的性能，那麼這台SFX-101更可以說是輕航機的價格、F-35 的性能！(啥?您說輕航機比國民車貴? 那當然~可以飛上天的當然又是另外一個世界，不能相提並論呦~)

雖然沒有F-22那樣誇張的性能(當然F-22的價錢也很誇張)，但也不是省油的燈，對岸的某位大大曾經說過"管他黑貓白貓，只要能抓老鼠的就是好貓"，同樣的道理，只要聲音能夠水準，何必汲汲營營於她是不是出自貴族世家，貓貓也相信會上我們這個站的朋友都很有文化，不是那種只是把音響拿來當炫耀用裝飾品的人，而是真的拿音響來欣賞音樂並和貓貓ㄧ樣且認為錢應該要花在刀口上的人，貓貓在這裡可以很有信心的跟大家說，她的聲音絕對夠水準，SFX-101這隻貓就算稱不上霹靂貓也算是神貓一隻當之無愧！

說到這位作者，正是之前設計SF-801給大家玩的李孟育前輩，貓貓當時在寫SF-801紀要時說他是"二十幾年前音響技術時代專欄作者"是錯誤的，貓貓算術不好，已經超過三十年了...
三十幾年前這位李前輩幹了哪些好是呢? 最有名的應該非SF-106N莫屬，正所謂人死留名虎死留皮，凡走過必留下痕跡大家可以GOOGLE一下，好險這位大師級前輩依然健在並且願意出山造福同好，要不然我們哪來現在這個好東西可以玩，貓貓在此特別感謝李前輩~

自第409期開始，高傳真雜誌的DIY專欄就出現了SFX-101，大家可以買來看看呦~

第409期的封面!(借用JERRY大大的圖)

封面有跟大家說這次的DIY專欄主角就是SFX-101

內文~

開場白就到此，現在我們來看看李前輩在這篇文章中的序言：

這個領域的高手很多,自稱為高手的也很多,然而眾高手們多隱居山林,或不問江湖久矣!我則希望透過不斷的文章發表,喚回大家對＂音響技術＂的重新重視，願各位高手再度現身，重出江湖,交流討論,或殺或刮也比漠不關心要好,另一方面也讓年輕學子在電玩手機之外,多個選擇…
我並不是說電玩手機有何不好，在這什麼都有可能的世代，沒有什麼事情是絶對的。

然而真理卻是永恆不變,我只是選擇了一個歴久不衰的元件--真空管,以期這樣的作品較不易隨著時間的流逝而漸漸失去光澤。雖然只是DIY的機器,希望縱使在20年,30年之後！當你再度Power On它,依舊如往昔般發出美妙的音樂,隨著真空管的光芒,帶您穿越時空,重回當年的感動。

嗯...有點淡淡的哀傷~

不過的確，很多老玩家看到貓貓都有感而發的表示，國內目前的音響DIY熱度和二、三十年前相比根本是天差地遠，當時還沒有像現在這麼方便普遍的網路，玩家們都是寫信到音響技術雜誌(後來改名叫做高傳真視聽雜誌)請教和討論，信件多到像山一樣高，電子賣場總會看到玩家在裡面穿梭尋找音響零件(現在大多是在找電腦零件...

)反之，現在的人尤其是年輕一輩的玩家，很多跑去買成品機，用到退役也不知道裡面裝什麼，因為從來沒打開過，甚至都不太知道原來音響也可以自己動手做，實在是金逼哀......

好了~貓貓發這篇文章不是為了感傷的，接下來，我們繼續看看李前輩對SFX-101的設計方向吧：

這次的製作是個超級但卻很簡單的後級,以展現真空管線路的簡潔,但是聲音卻是非常的好,完全不同於晶體機或IC之CLASS-D的聲底，這些古老的元件,高頻寬，高線性,完全手工打造(真空管當然是手工)，透過真空管再生的音樂有如其工作時散發的光輝般迷人。
只要自己動手就能親身體驗高貴不貴,玩出了興趣還可以換換零件,體驗不同元件對於聲音的影響。
哇~~~是真空管擴大機，貓貓看到這裡就已經口水直流了~

在這科技每天都在進步的時代、很多東西的壽命都不長，尤其是電子產品，才剛風光推出沒多久，很快就被更好的新產品淘汰，但是真空管擴大機從二戰時期到現在，數十年來卻一直都是經典，歷久不衰，這不是沒有原因的，管姬特有的迷人嗓音，曼妙的身影、優雅的氣質、總是能擄獲眾多音響玩家的心，這麼多年來就算出現了很多年輕貌美的晶體姬，管姬在音響界的正宮地位依然屹立不搖，總是迷死一大票人，所以江湖上才有這麼一句話："沒玩過管機、別說你玩過音響！"

現在，就讓我們來看看這SFX-101有什麼厲害的地方吧~
她是一台單端A類的管姬，這個貓貓又要請大家自己GOOGLE一下了，網路上一堆資料可以告訴您單端A類好在哪裡，單端A類要設計成能夠像SFX-101這樣具有"一個聲道高於 10 W "的能耐，會遇到哪些問題、需要花多少成本，所以市面上這種等級的擴大機通常都要價不斐，而且不是單端A類架構就算數了，細部線路的設計與調音更是眉角所在，不要跟貓貓說對岸什麼鬼都有而且要多便宜就有多便宜，正所謂一分錢一分貨，羊毛出在羊身上，COST DOWN的東西肯定會要玩家付出一定的代價，相信很多玩家都和貓貓ㄧ樣買過這類的東西，心理應該大多都有個底~

東西好不好，和設計的初衷有絕對的關係，SFX-101 設計的初衷就是一個可以在世界上留下名字的"作品"，作者傾其畢生之力，與他名字掛上等號的東西，別說線路，就連用料都是精挑細選，絲毫不考慮COST DOWN的問題，為的就是留下便宜又好聲的傳世之作造福玩家，並且鼓勵玩家們DIY，SFX-101的好聲音就是對玩家們勇敢嘗試的最大獎勵，她本身背負的是教育意義與傳承技術的使命，不是為賺錢而生(不然此等設計、用料和規格...大可比照行情賣個好幾萬

)，與一般身為"商品"而設計出來的東西在本質上有著巨大的差異。

好了，既然大家知道這位管姬的出身地是台灣、生日是單端、血型是A類...一定很想多知道些她的個人資料吧？
別急，現在貓貓就來介紹一下她的詳細線路....啊~還是算了，這種如此隱私的資料，還是由她的父親來跟大家說會比較好，貓貓等一下PO完這篇文章買完晚餐(還要順便去外雙溪那邊的網友家幫忙修SF-901，他組裝時遇到了麻煩把管座焊錯方向<=很快，幫他解焊在焊正就好，不會耽誤多少時間)回來之後就會把完整的作者原文貼上來饗宴大家(同時在專區上架讓大家訂購把這台國色天香的管姬娶回家)。

既然詳細線路留待作者原文(岳父給各位女婿的信)再說，那麼談談零件總沒問題吧?
當然可以，雖然貓貓晚餐還沒吃肚子很餓，但還是能再多打一些字沒問題！

首先是管機相當重要的元件："變壓器"，一台管機聲音的成敗，變壓器的好壞佔了很大的比重，如果用了爛變壓器，或是對變壓器的品質要求COST DOWN，那麼絕對不必奢望有好聲音，很多廠商都明白，但是願意花重本使用好變壓器的有多少? 讓我們直接來看看作者的介紹吧：

變壓器：

這絶對是個值得大書特書的元件，對管機而言,輸出變壓器是非常關鍵的元件,沒有好的輸出變壓器,再完美的線路設計也是枉然！然而好的變壓器通常貴到無倫,但是貴的變壓器卻是不見得好!

我曾經用過超過1500美金一個的銀線變壓器,本來想聽到傳説中的＂銀線之聲＂,但是結果是令人失望的。我只是很真實的表逹我的聽感,好就是好,不好就説不好,並不會因為它特別貴就一定是好！

我聽過用過的單端變壓器之中，某日本T牌真的是非常優秀,失真低,頻寬寛,又能容許很大的直流而不飽和,只是價錢貴。當然,國內有些老師傅繞製的變壓器也很好,只是單價也很高…
日本T牌已經停產了,因此展開了全球搜尋質優變壓器的工作…這絕對是條漫長且艱辛的道路。尤其是每種變壓器的試聽,換變壓器可不像換個電容那麼輕鬆,而且要二個聲道都換…總不能只聽單聲道吧！

美國Hammond Transformer 有很多愛用者,而規格上比較合適的應該是125GSE,價位也在合理的範圍(約120USD),我希望應至少能容許100mA的直流而不飽和,125GSE雖然直流規格OK,但是實測後發現頻率響應並不理想,低頻的細節不足而高頻也不夠細緻,坦白說我覺得只是＂堪用＂而已！其他還有Plitron Transformer,和知名的Sowter Transformer, Sowter剛好有一顆for EL34 的單端輸出用變壓器,特性相當好,但是要價200英磅!(此時的匯率剛好一萬元一顆！)
為什麼只是銅線繞在鐵片上就要賣這麼貴！嗯！大哉問。

在一個偶然的機會,我發現一家小公司(Enigmacoustics Labs)也有質優的好變壓器,幾經交涉才知道：繞製一個好的輸出變壓器必須動用6-8個機臺,多層次繞製只是最基本的,鐡芯銅線要考究之外,每一層絶緣材料,間隙的墊材,連浸泡的凡立水都有品質的差別,好的凡立水讓鐵芯20年依然如新,而不好的凡立水則鐵芯早已銹蝕,而為了提供不同次級輸出阻抗卻能維持一樣的頻率特性,4/8歐姆的繞組繞法竟然不同!

我終於明白為什麼一些鐵片繞上銅線要賣這麼貴…都是手工，而且要不斷的換機台,用的材料都要特規,而不是大量生產下不斷cost down的産物!

每次說到cost down 我就一肚子不悅,以前一台電視可以看十幾年,現在則3~4年就壞了,我有一台＂普X＂牌的27吋LCD電視,根本開機不超過100小時,就這麼擺放著,竟然螢幕也會＂脫皮＂,最後整個報銷!真是科技愈進步,做的東西愈爛!

而有良心的廠商,願意採用好元件的廠商,卻早在這一波波劣幣逐良幣的洪流(紅流)之中早已倒閉!

您知道市面上買的很多電阻電容的接腳已經不是銅質鍍錫的了,為了Cost Down, 旱就換成鐵絲了(或是鐡和其他金屬的合金)！您知道很多IC內的接線(bonding wire)早已不是金線,已經被換成了鈻線,開什麼玩笑,前兩年黃金這麼貴怎麼用得起,然而製程一旦被換掉,就很難再改回來了…怎樣,來顆現代版的5534,享受一下鈻線鐡絲之聲吧！！

傳統的工藝何處尋找?文化的傳承,或所謂的文創,更應包含科技品…(強烈要求政府也納入文創補助之列)。

好聲音就是要付出代價的。

言歸正傳,這是一個初級阻抗3.5k帶43%超線性(ultra linear)抽頭,次級提供4/8兩種阻抗輸出,且能夠容許100mA直流的15W輸出用變壓器,特性非常優秀。
直到找到這個變壓器,才能有信心能推出單端管機。

SFX-101所使用的高階變壓器，特別訂製美國ENIGMA COUSTICS LABS所生產的Hi-End等級變壓器，市面上絕對買不到，雖然很貴，可是品質沒話說!

不愧是頂級發燒料，質感沒話說，不是市面上的陽春變壓器所能相提並論，這台SFX-101裝的是工程版的變壓器，正式版的ENIGMA COUSTICS LABS字樣將會是一片精美的金屬銘版呦!!!

看完了變壓器，貓貓已經熱血沸騰囉~

超讚的！用了這麼棒的變壓器聲音不好也難呀~

而且還沒完，後面還有很多好東西呢！讓我們繼續看下去：

管機的線路簡單,零件的選擇卻是很重要,信號路徑上儘量採用質優穩定的電阻電容,如Vishey Dale,WlMA,功率管的偏壓電阻因為對聲音影響至巨,因此忍痛採用了Dale的10W等級,一般的市售管機都看不到用這麼好的元件。

Vishey Dale的電阻~燒ㄟ喔~~~

大家都不陌生的好東西~WIMA電容！

而且是 MKP4 等級!!!

而電源迴路則儘量挑選耐高溫長壽命的電容器,有些電容器因為PCB上的地理位置靠近功率管，因此溫度會很高,很可能㑹超過70度C,因此我儘量選擇105度C的電容器,而陰極的bypass電容則可以挑選音響等級的,例如Muse或Silmic等。Vishey BC 編號120ATC的超長壽命電容也是很好的選擇,只是很貴！其實一台好的管機可以為您服務超過30年,多花一點錢是值得的。

Nichicon MUSE頂級電容！

附帶提起的是有關電解電容壽命的計算,例如標示3000Hr@105C是什麼意思呢?…這是表示在額定電壓,額定漣波及105度C的溫度下經過3000小時,電容量的變化不得超過20%,如果是正常使用,溫度通常不會超過60C,則壽命往往可以超過10萬小時…一天聽9小時,剛好可以聽30年！
本機的VR用的也是重料,ALPS音響等級RK27的超級VR,因為在輸入端,品質很重要。

ALPS音響等級RK27頂級VR...真是太讚了！

有些朋友喜歡在管機上採用碳精電阻,碳精電阻有著很好的高壓及突波的忍受力,但是對濕度的抵抗力很差,除非像日本的＂理研＂電阻,有加上厚厚的包覆以隔絕濕氣！您總不希望您每天聽的聲音㑹隨著當時的濕氣而改變！

電源的主要濾波電容器選的是美國品牌CDE(CORNELL DUBILIER),這是間超過100年的專業電容器製造商,其創立者 William Dubilier 正是一百多年前發明雲母電容器的人…我喜歡在電源端採用這家的產品,可以多一些歷史味及文化的感覺！不信的話您把SF801的電源電容換成CDE(1000uF/50V)再聽看看就知道了。(很貴哦！)科技也是有文化的。

超棒的CDE的電容，還有那顆淡紫色的特殊LED，實在是太漂亮了~

哇~~~超酷的！讀完介紹，原來她的行頭可不小，看來這位即將出閣的管姬穿的是相當華麗的+9公主裝，貓貓突然有種變成王子的感覺...

而且作者還勸敗，慫恿我們給她的妹妹SF-801治裝，實在是太邪惡了啦~

貓貓看到這裡口水都已經快要流下來了(誤)，想到今晚就可以下聘就超級興奮的~
作者在選擇零件的時候下了很大的苦心，其實在貓貓和熱心網友們在尋找零件供應商的時候也因此非常困擾，因為都好貴啊~貓貓也不可能放給負責生產的統包商去做，因為這是我們自己要用的東西，品質絕對要好、來源絕對要清楚，在這兩個原則之外還要夠便宜，可是我們說量沒量、再加上作者選用的高貴零件比起SF-801實在不是同一個級別的(雖然SF801的用料已經很高級了，但SFX-101更高級)，所以吃足了苦頭，在熱心網友們和協力廠商們的努力之下，總算是把所有零件都弄到了~真的好辛苦！

再繼續之前讓我們來看看她的玉照吧：

JJ EL34 這根管子真是漂亮到不行!!!

JJ ECC803S，比起巨大的EL34，ECC803S嬌小的多~

品質相當好的發燒級RCA座!

有髮絲紋的金屬旋鈕具有極高質感，相當賞心悅目，搭配ALPS頂級的RK27可變電阻，轉起來有夠滑順~

高品質三用端子，可以選擇裸線、Y插、香蕉插，另外SFX-101也提供接8歐姆喇叭和4歐姆喇叭的兩種選擇~

這是保險絲喔~可以有效保護您的設備~

變壓器的接頭都有防呆，只要照著顏色標示插就行了，相當簡單安全~

再來幾張特寫！

SFX-101的造型還是延續著我們HitOn Audio的精神，標準的硬派風格!!!

她穿著晶瑩剔透的薄紗，都被大家看光光了啦~

不過人家身材好沒在怕的！

邊框的部分之後會有和她妹妹SF-801類似的專用木框登場供大家選購，而且是很漂亮的那一種~

接下來是製作的部分，站上有不少同好和貓貓一樣並非電子科系出身的，據我所知站上網友有拿板手的、拿菜刀的、拿聽診器的、拿六法全書的、拿計算機的、甚至還有拿槍的....總之各行各業都有(貓貓是拿畫筆的

)，這些非電子科系背景的朋友，有的人無師自通，有的人一竅不通，有的半生不熟，在這裡貓貓要告訴大家一個好消息，"SFX-101一點也不難做"！

說到這裡可能有人開始擔心起貓貓的精神狀態，想說是不是沒睡飽或者是邊睡邊打文章...。

沒有根據的話貓貓可不會亂講，貓貓甚至覺得SFX-101不會比她的妹妹SF-801難做！
原因何在?SFX-101不是更大台嗎? 照理說應該比小小一台的SF-801還難裝吧?
沒錯！就是因為大台，零件大、貫孔大、零件之間的間隔更寬、空間更大、所以零件明明比SF-801還要多，但是裝起來的感覺反而比SF-801還輕鬆呢~很有趣吧?

而且裝完之後的成就感破表! 不是一個爽字所能形容的~

此外，SFX-101不像市面常見的管姬一樣一堆線，好像一堆頭髮糾結在一起，剪不斷、理還亂，拉的不好還會影響聲音，這些問題在乾淨俐落的SFX-101身上都看不到~

大家可以看到零件雖然不少，但是並不擁擠，空間相當的寬敞呢~

是的！貓貓已經組裝完一台SFX-101了(應該有人猜到是哪一台了...沒錯~就是10/3那一台

)，因為這次的組裝說明書由貓貓親自操刀編製，寫說明書之前必須先實際製作才能知道一般人會遇到的問題，所以貓貓必須親自組裝一次，大家拿到之後都要用力的看說明書喔！

貓貓知道有很多人都沒有仔細看說明書的習慣，有太多的案例，例如電晶體裝錯方向、散熱片沒先鎖在晶體上...最後散熱片只能反裝導致接觸面積太小....等等該打屁股的錯誤，也許是說明書太死板沒人想看、或是上面沒有美女圖讓大家看到睡著...總之，這次的說明書拜託大家先認真看完再動手，畢竟這台SFX-101比SF-801貴很多，上面也都是超過400V的高壓，貓貓不希望有人因為可以避免的錯誤把零件燒壞，這些零件都超貴的，很多一般電子材料行還找不到，到時維修需要零件肯定必須要求助協力廠商，求助他們就一定會被收費，大家也都不想跟自己的荷包過不去吧?

所以施工前請先仔細閱讀說明書，真的沒把握，就打電話過來吧，貓貓願意抽空陪您一起弄，如果您是住在中部、南部、也沒關係，貓貓可以介紹在地高手就近幫忙您，除此之外，貓貓也會在北、中、南、辦DIY組裝教學板聚，您可以將您的SFX-101帶來，大家一起做，既安心又熱鬧~

接下來是聽感的部分，李前輩在作者原文中有相當多的聽感描述，耳聽為憑，貓貓在10/3的活動中有和現場的網友們領教過她的魅力，超好聽的~~~

10/3的活動最亮眼的女主角非 SFX-101 莫屬！

(當然現場也有正妹玩家~ XD)

換上高貴的金獅管之後聲音又更上一層樓了!!!

現場四十名玩家的見證~

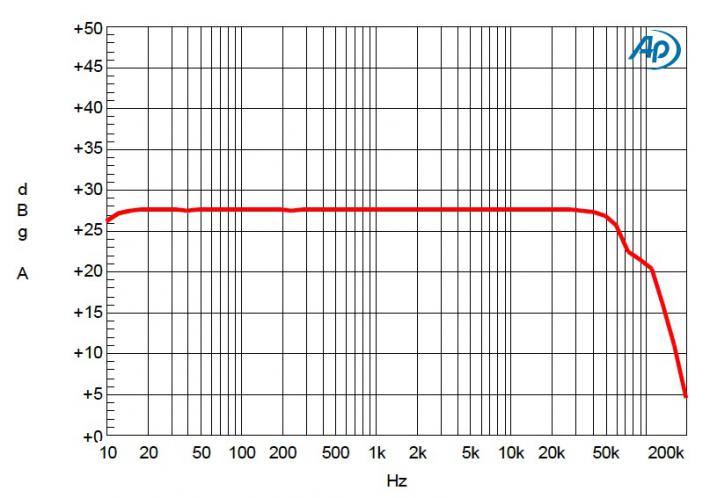

她的聲音溫柔細緻，有著管機所獨有的韻味，也就是順耳的偶次偕波，而且富含甜甜的水分，難得的是她的解析力並不因此而降低，聲音也通透無比，拜幾近完美的頻寬所賜，聲聲到位，該沉的地方瞬間沉到馬里亞納海溝、該飛的地方瞬間飛上聖母峰，精準的動態比起她的妹妹SF-801可說是有過之而無不及，要不是她有著管機特有的甜味，我還真會懷疑這是不是晶體姬...，因為大動態的表現大多是晶體姬的強項，但是過於剛硬的線條，往往讓也晶體姬很容易被貼上金剛芭比的標籤，管姬因為運作原理的關係，在耳機擴大機的部分動態不輸晶體姬，但在大輸出的兩聲道音響擴大機來說，就很難是晶體姬的對手，即使這麼驚心動魄，卻相當的耐聽，這是晶體姬不容易做到的，管姬優美的線條、迷人的韻味...聽她唱歌真的是一種非常舒服的享受~
