2015.11.22台中DIY組裝聚會報導

CatKing (貓貓站長)
2015/11/29 16:24  #1

上週日的台中DIY組裝聚會順利完成，因為上週貓貓忙爆了，白天除了要跑自己設計公司的案子，還要抽空到協力廠商那裡監工第二批SFX-101生產，晚上四處去網友們的家裡支援，回到家後還有一堆平面稿、包裝稿要趕...忙到今天總算有點時間可以PO報導啦~

感謝大家耐心的等待~等一下四點半還要去古亭捷運站拿網友求救的SF-801，所以出門前先把聚會照片PO一下，回來之後再補上台中音響展的PART3和PART4
現在就讓我們來看上週日熱鬧的台中聚會裡貓貓拍的照片吧~
當天原本貓貓是要騎車去台中的，不過剛好小綱大大也想去，於是貓貓就搭他的便車出發~
感謝ricky大大陪著貓貓在全家便利商店外面的咖啡座等小綱大大~

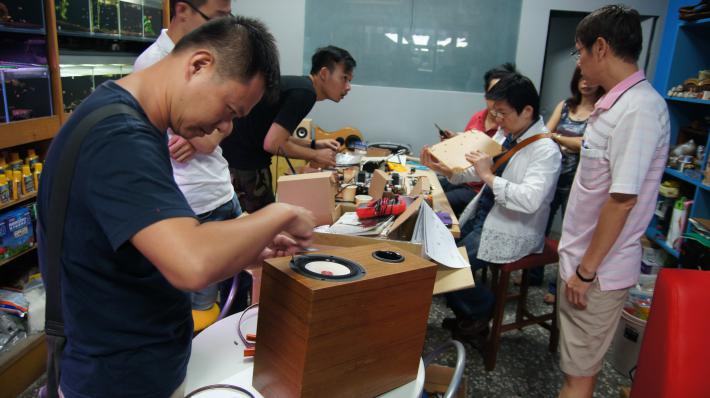

11/22的聚會好熱鬧，網友們帶著自己的SFX-101過來，還有兩位網友帶W5-1880kit過來，現場也有SF-801、W3-315Ekit、SF-701、All SPARK...等等，站上作品幾乎全到齊了~

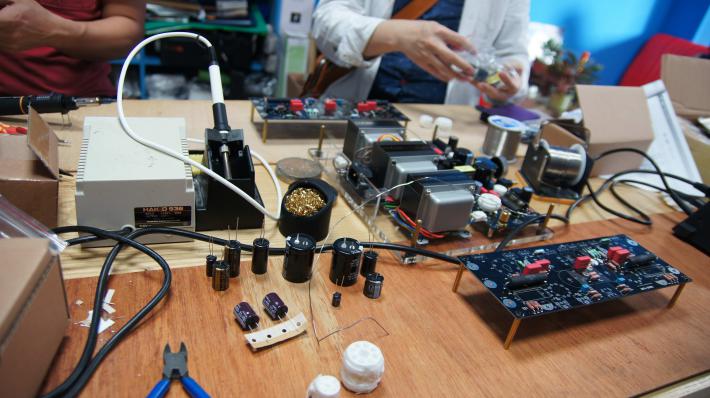

準備動工囉~

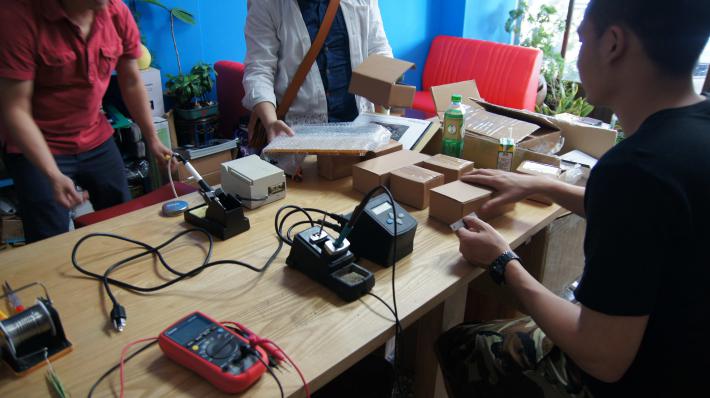

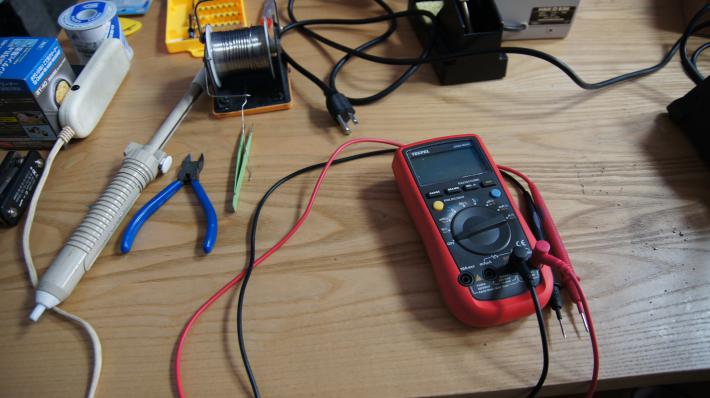

這一台是貓貓帶去的電表~

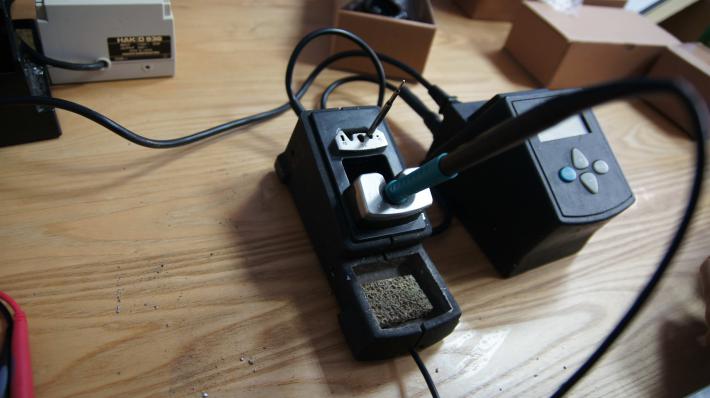

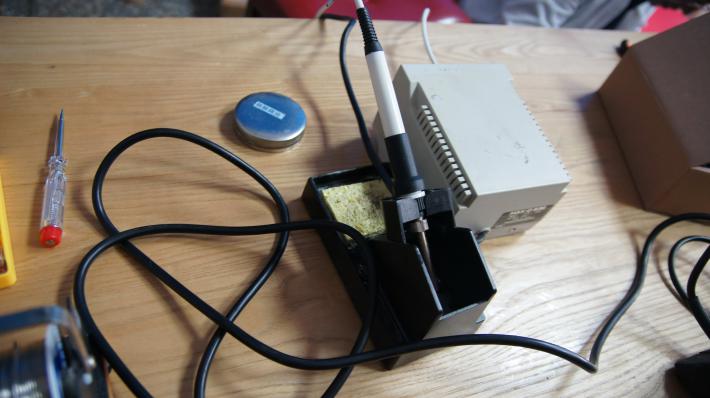

貓貓帶的溫控烙鐵~可以三秒內快速抽換烙鐵頭!!!


這是小綱大大帶來的溫控烙鐵~

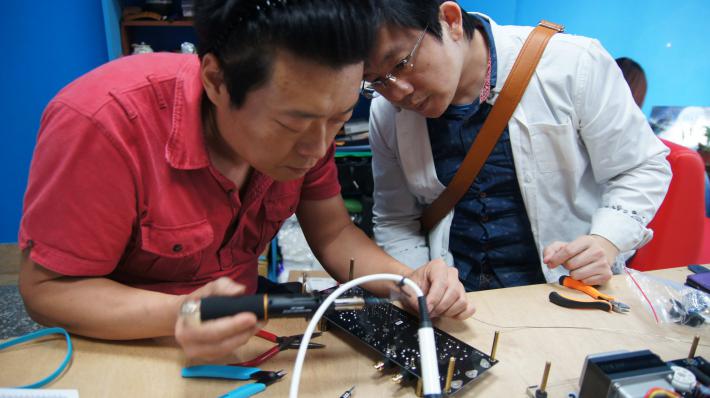

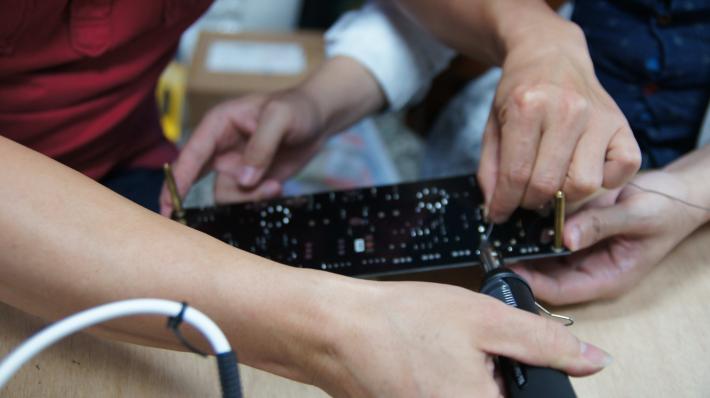

組裝前先用銅柱把PCB板架高~

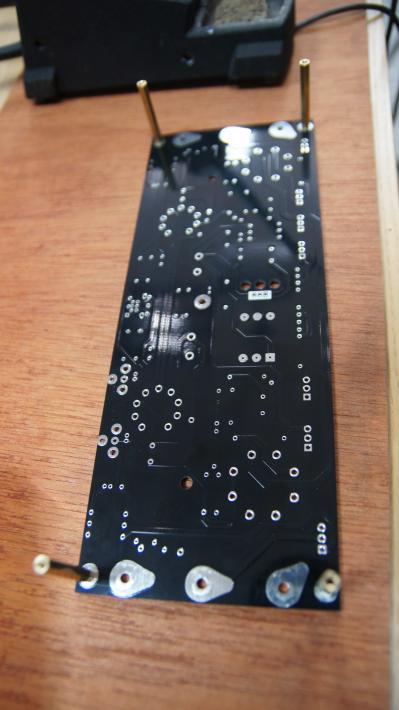

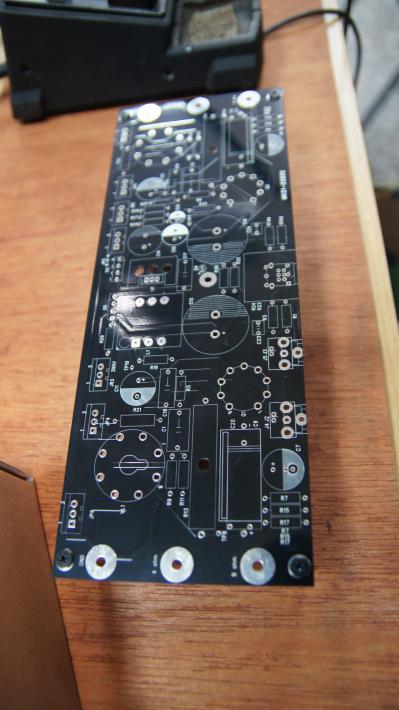

背面的樣子~

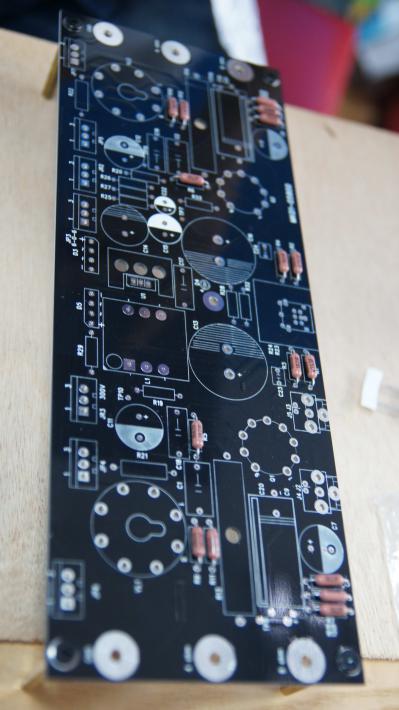

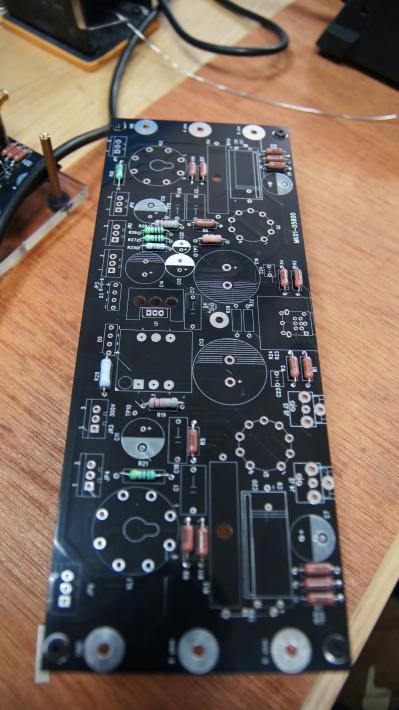

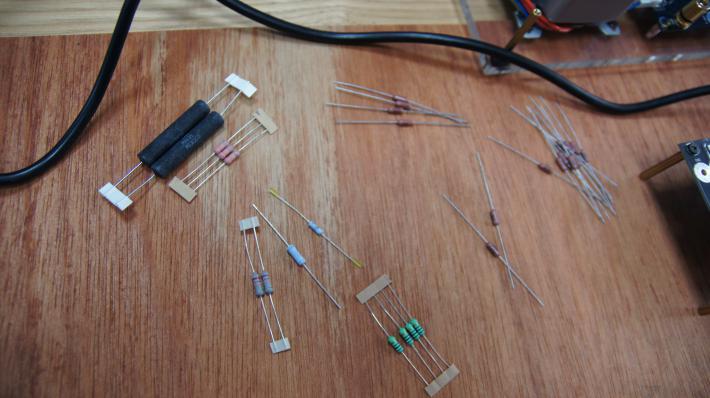

低矮的電阻先上~


開始插件囉~

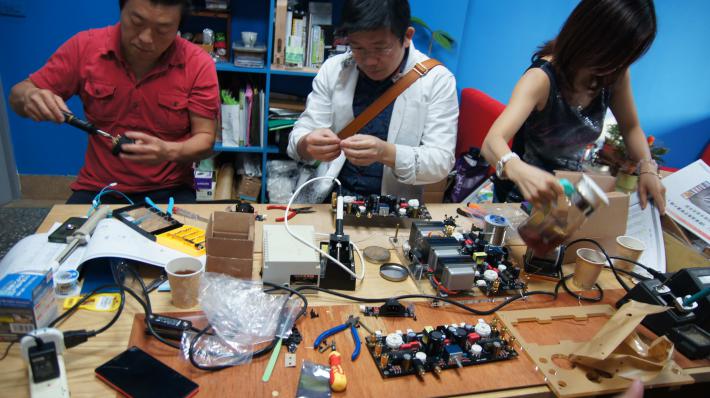

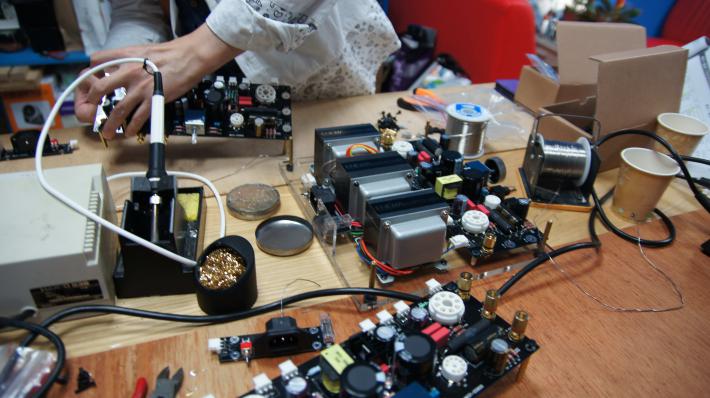

大家同步進行，現場每一台的施工進度都差不多~

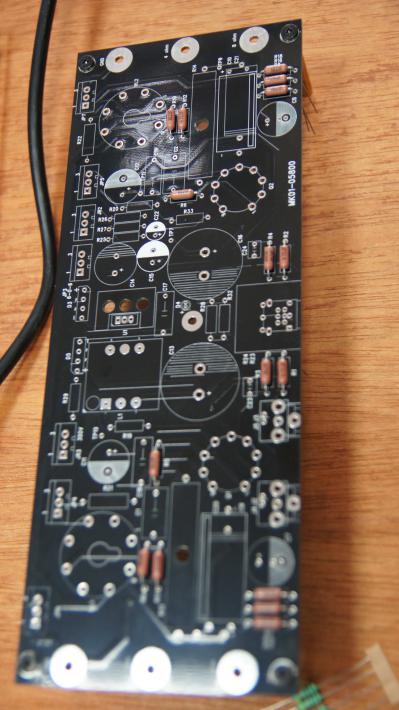

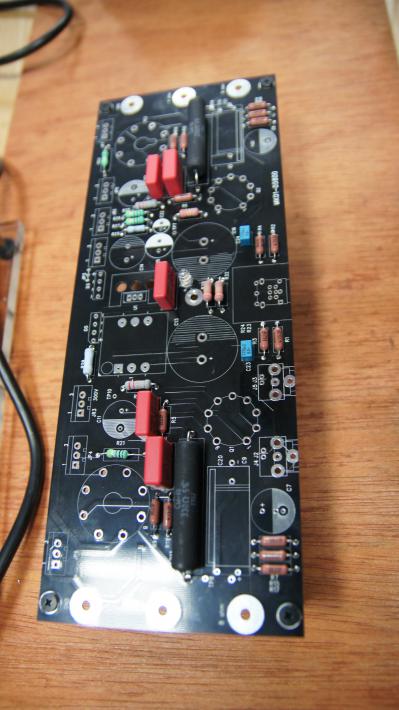

電阻差不多都插完了~

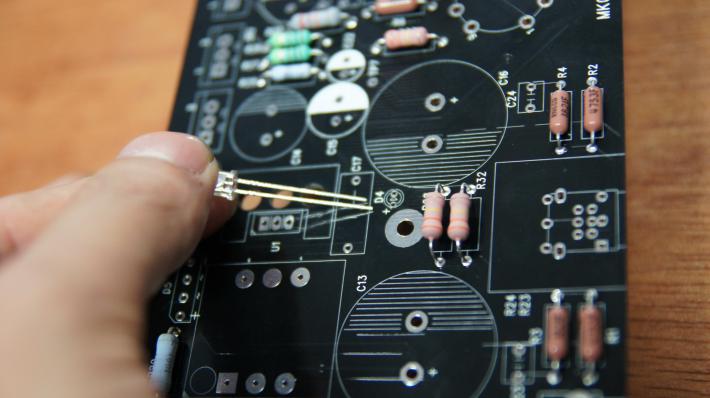

LED注意極性，長腳正極、短腳負極~


開始安裝WIMA電容了~

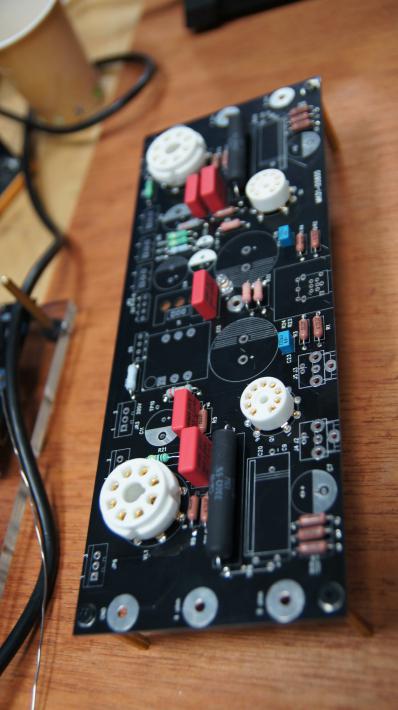

電容排排站~


有一台是已經組完好的~


沈大哥正在示範焊接~

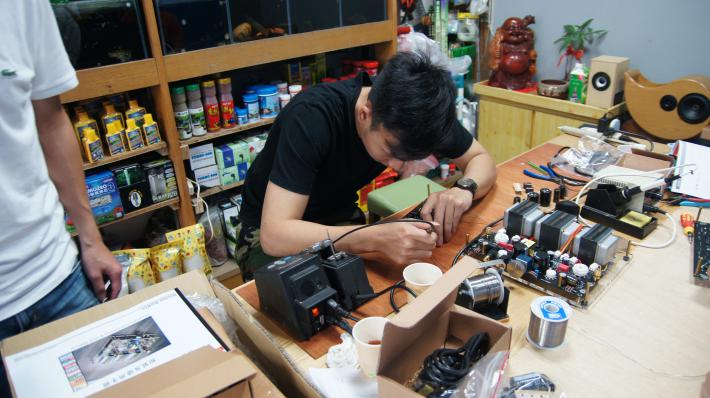

宏業大大努力地埋頭製做ing~


有注意到沈大哥手中那支烙鐵嗎? 沒有線喔....


那支就是傳說中的瓦斯烙鐵~


joy大大以及金隆前輩也來了~
煌雄大大一個聲道沒聲音要拿來求救，後來發現是一個電阻沒焊到~順利搞定~


管座也焊好了~


這台也是~

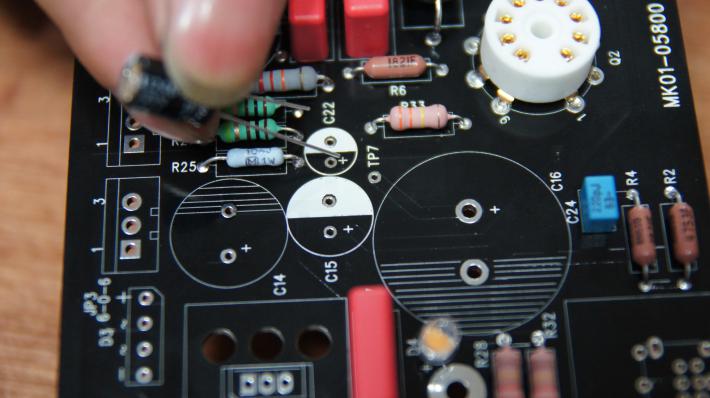

電容也要注意極性，同樣是長腳正極、短腳負極~


有沈大哥及賴大哥等高手們在場，貓貓輕鬆許多呢~

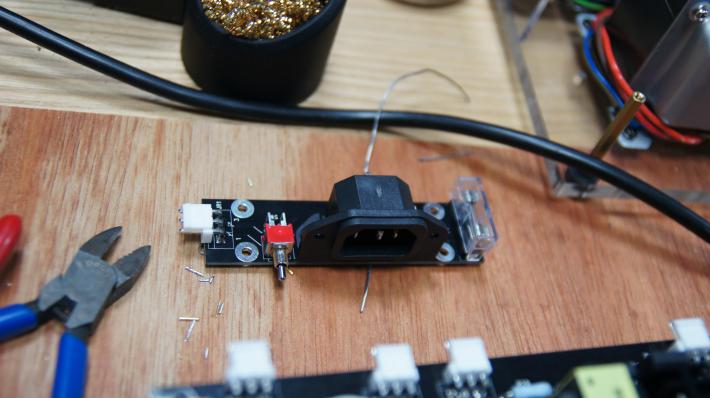

完成的電源子板~

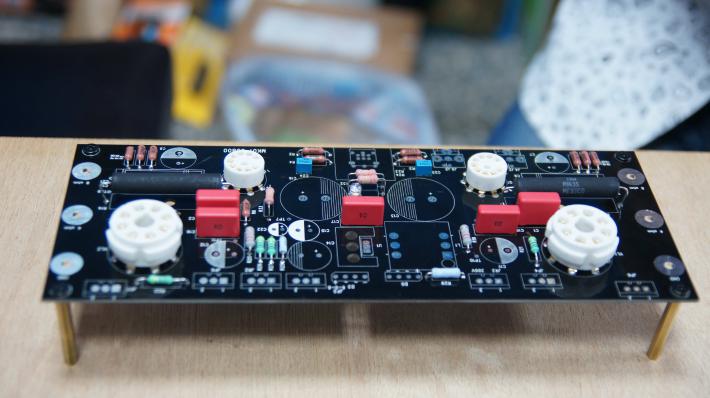

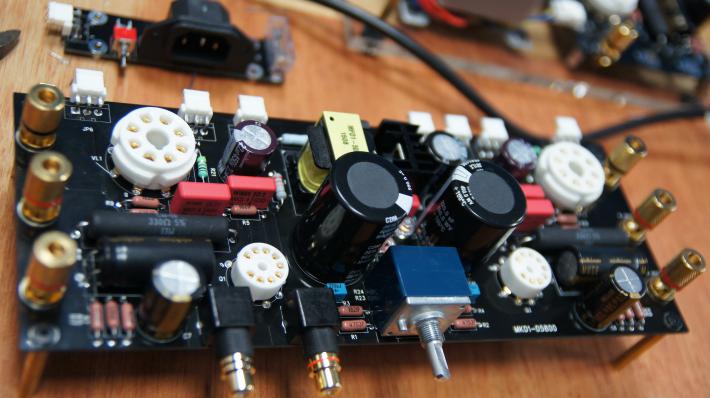

主板總成完工囉~~~


這台也是~

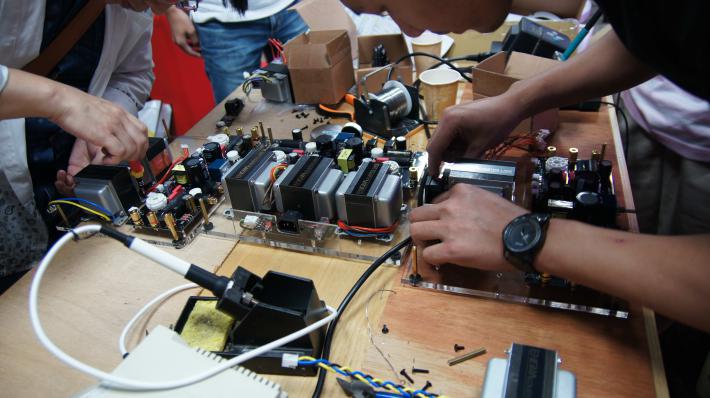

大家都非常的專心~


小綱大大正的SFX-101也快完成了~


文嘉大大正在組裝他的W5-1880kit~


自己動手DIY超好玩~


賴大哥指導了很多眉角~

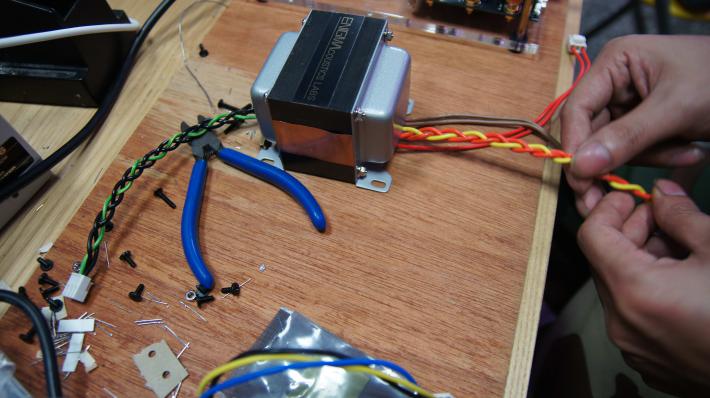

例如編線~大家都把自己的SFX-101線路編的好漂亮~


沈大哥家的門口~


他們家是水族館，有賣很多可愛的魚喔~


哇~~~很多台都已經快要組裝好了!


宏業大大也買了W5-1880kit，也一起帶過來了~


剛組裝完成的SFX-101和W5-1880kit.....當然是馬上試聽囉~


金隆前輩忙著協助安裝~


檢測完電壓後就開始播放囉~


每台都ok~


美美的SFX-101~


感謝沈大哥招待我們好吃的海鮮炒麵~

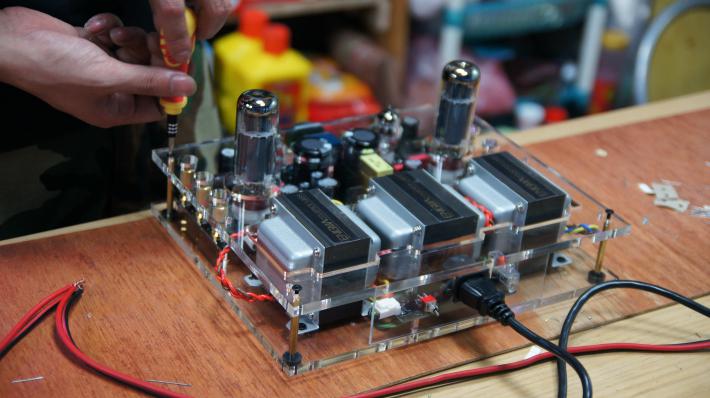

最後的一個動作：鎖上壓克力上蓋~


恭喜小綱大大完成了人生中第一部DIY真空管擴大機~


每一台都超水的~

大家組裝完就開始試聽，然後聊天吃東西，不知不覺已經晚上八點多了~因為隔天還要上班所以貓貓和小綱大大就先和熱情的台中網友們告別，打道回府囉~
結果國道三號塞車，回到台北已經凌晨十二點多了~

後面還有金隆前輩提供的超級詳細版插件圖，先出門，等一下回來之後再補上...和網友約古亭站快遲到了

相關文章

Bosh (❤❤❤Fostex愛用者❤❤❤)
2015/11/29 20:59  #2

站長這陣子忙到一個境界了....。

ProjectD (藤原拓海)
2015/11/29 22:24  #3

Bosh :
站長這陣子忙到一個境界了....。

一整個拖稿的概念.....

BillChen (追殺比爾)
2015/11/30 10:49  #4

Bosh :
站長這陣子忙到一個境界了....。

大家一起同樂感覺非常棒，音響就是要這樣玩才好玩!heart

Jerry (逆襲的土砲)
2015/11/30 17:57  #5

ProjectD :
一整個拖稿的概念.....

拖稿是一定要的，你又不是不知道貓大每天行程有多滿...

Lin325 (Yangchen Lin)
2015/11/30 19:14  #6

Jerry :
拖稿是一定要的，你又不是不知道貓大每天行程有多滿...

貓貓站長真的很忙。但今天組SFX-101時遇到一個問題，還是要來請教站長大大。
就是WIMA電容方向，看作者文章的組立說明，「WIMA電容的文字面朝向前面裝,C23及C24也是一樣。」但PCB版上標示的接地端方向卻有不同，也就是右邊那兩顆WIMA若要照PCB版標示的接地方向裝，會變成文字面要朝後。我就這樣卡住不敢銲下去XD，要麻煩貓貓站大幫忙解答了！



CatKing (貓貓站長)
2015/11/30 19:40  #7

Lin325 :
貓貓站長真的很忙。但今天組SFX-101時遇到一個問題，還是要來請教站長大大。
就是WIMA電容方向，看作者文章的組立說明，「WIMA電容的文字面朝向前面裝,C23及C24也是一樣。」但PCB版上標示的接地端方向卻有不同，也就是右邊那兩顆WIMA若要照PCB版標示的接地方向裝，會變成文字面要朝後。我就這樣卡住不敢銲下去XD，要麻煩貓貓站大幫忙解答了！



別擔心~這幾顆WIMA電容是沒有分正負極的~全部朝前只是為了美觀和方便辨認，請大大放心的裝吧~
已經組裝好的或是正在組裝的大大們千萬別顧著聽喔~記得要和大家分享一下您的製作、使用心得，更別忘了幫您的作品拍幾張美美的照片，我可以幫各位大大的愛姬放進"作品精選"這個專區作紀念呦~

Lin325 (Yangchen Lin)
2015/11/30 21:06  #8

CatKing :
別擔心~這幾顆WIMA電容是沒有分正負極的~全部朝前只是為了美觀和方便辨認，請大大放心的裝吧~
已經組裝好的或是正在組裝的大大們千萬別顧著聽喔~記得要和大家分享一下您的製作、使用心得，更別忘了幫您的作品拍幾張美美的照片，我可以幫各位大大的愛姬放進"作品精選"這個專區作紀念呦~

了解，那我可以繼續往下做了，謝謝貓貓站大。

Leon (DIY才是王道)
2015/12/01 10:08  #9

Jerry :
拖稿是一定要的，你又不是不知道貓大每天行程有多滿...

又不是每個人都像阿凱那麼閒...

ProjectD (藤原拓海)
2015/12/01 13:48  #10

Leon :
又不是每個人都像阿凱那麼閒...

誰跟你閒...其實我忙得很

LANCEREVO (兩百過彎)
2015/12/01 23:17  #11

ProjectD :
誰跟你閒...其實我忙得很

會三更半夜打電話揪夜殺楊金的人會有多忙我不信!
