jwkai (阿愷)
2015/12/23 19:48 #1
，但應剛入門所以也不是很有自信能做好，最後決定就先入手一台SF801，一直到昨天才借到工具後開始焊接，生怕有誤，所以照著說明書及網路影片跟著做，好不容易完成了，正當高興時接上電源一整個崩潰....
，怎麼沒反應?LED事前也確認過了(安裝時也有注長腳+短腳-)!後來想說先照說明書確認真空管座第4、5之間電壓也沒有，沒上真空管量也量不到TP1、TP2偏壓，最後有確認電源變壓器有42V，還有哪裡有可能有問題的，還請各位前輩們能指導一下謝謝
sevenlight (七星中淡)
2015/12/23 10:45 #2
先確認有沒有零件裝錯，像是小黑豆2N5087跟2N5210常有人裝反，再拍幾張背面的焊點特寫這樣大家會比較容易幫你抓問題。
jwkai (阿愷)
2015/12/23 12:50 #3
sevenlight :
先確認有沒有零件裝錯，像是小黑豆2N5087跟2N5210常有人裝反，再拍幾張背面的焊點特寫這樣大家會比較容易幫你抓問題。

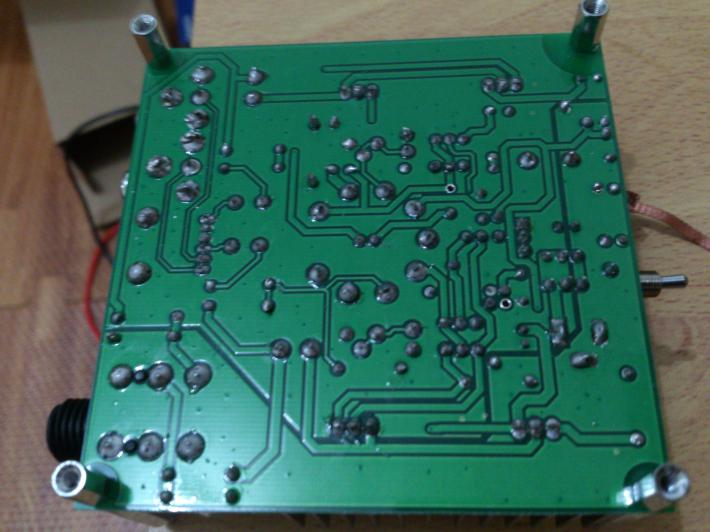

組裝時很注意，不過下班後會再做一次零件檢查並補電路板背面照片~在麻煩幫忙抓錯!!
=====================================================
已確認小黑豆2N5087跟2N5210沒裝錯，其他零件也正確安裝，備版焊接也有不強，最後測試還是不行!
不知道是不是有其他零件損壞，不知道如何量測....
jwkai (阿愷)
2015/12/24 22:13 #4
今晚下班又再次檢查，把銲點看起來有問題補強，零件對照也沒問題，電表開二極體檔位量SWITCH但不知道怎們量就每隻腳都試也好像正常，因為會有導通跟不導通的差別，其他電晶體跟電容也是這樣，量出來好像也沒有不一樣的地方，試了一個多小時想說在接上電源試看看，結果還是一樣兩LED燈都不亮，照偏壓調整的方法去量測也是沒有點壓....，不知道這樣檢查也對不對，但看結果看來方法是錯的，只好上來再請求各位前輩，如果真的沒辦法，不知道站長是否有空可以幫忙處理，如果需要酌收一點維修費用也沒關西，只要能讓我的801復活就好，拜託了!
ming8148 (hungming)
2015/12/25 06:36 #5
jwkai :
今晚下班又再次檢查，把銲點看起來有問題補強，零件對照也沒問題，電表開二極體檔位量SWITCH但不知道怎們量就每隻腳都試也好像正常，因為會有導通跟不導通的差別，其他電晶體跟電容也是這樣，量出來好像也沒有不一樣的地方，試了一個多小時想說在接上電源試看看，結果還是一樣兩LED燈都不亮，照偏壓調整的方法去量測也是沒有點壓....，不知道這樣檢查也對不對，但看結果看來方法是錯的，只好上來再請求各位前輩，如果真的沒辦法，不知道站長是否有空可以幫忙處理，如果需要酌收一點維修費用也沒關西，只要能讓我的801復活就好，拜託了!
整個電路的動作取決於D2,R2,D1
D2的恆流源及提供定功率級恆流源電壓的D1
其中LED的D2只要接反了所有的電路幾乎不會正常工作
D1反接或電晶體接錯,D2也都應該會亮
因此肯定你的LED應該是接反了
myyang0218 (小楊)
2015/12/25 16:19 #6
jwkai :
(恕刪除引言)
嘛~我不是電學相關科系的，電路圖也看不懂。建議動手時零件先別剪腳，等測試OK可以聽音樂後再處理。
不然剪了後續解銲插拔debug很苦手的。
jwkai (阿愷)
2015/12/25 23:33 #7
ming8148 :
整個電路的動作取決於D2,R2,D1
D2的恆流源及提供定功率級恆流源電壓的D1
其中LED的D2只要接反了所有的電路幾乎不會正常工作
D1反接或電晶體接錯,D2也都應該會亮
因此肯定你的LED應該是接反了
檢查過了，也將D1&D2解下來(弄很久才弄下來><，裝回去也是，結果桐箔已經有點剝落，還好銲回去還是有導通應該就正常了吧!)重新確認依照插件圖善所標的+為長腳方向插回去，可是還是結果還是一樣
jwkai (阿愷)
2015/12/25 23:48 #8
myyang0218 :
嘛~我不是電學相關科系的，電路圖也看不懂。建議動手時零件先別剪腳，等測試OK可以聽音樂後再處理。
不然剪了後續解銲插拔debug很苦手的。
謝謝你的建議，不過已經太遲了....下次會試試
CatKing (貓貓站長)
2015/12/26 00:09 #9
jwkai :
檢查過了，也將D1&D2解下來(弄很久才弄下來><，裝回去也是，結果桐箔已經有點剝落，還好銲回去還是有導通應該就正常了吧!)重新確認依照插件圖善所標的+為長腳方向插回去，可是還是結果還是一樣
別擔心~我可以幫您醫治喔~
請問大大住哪個區域呢?
jwkai (阿愷)
2015/12/26 00:29 #10

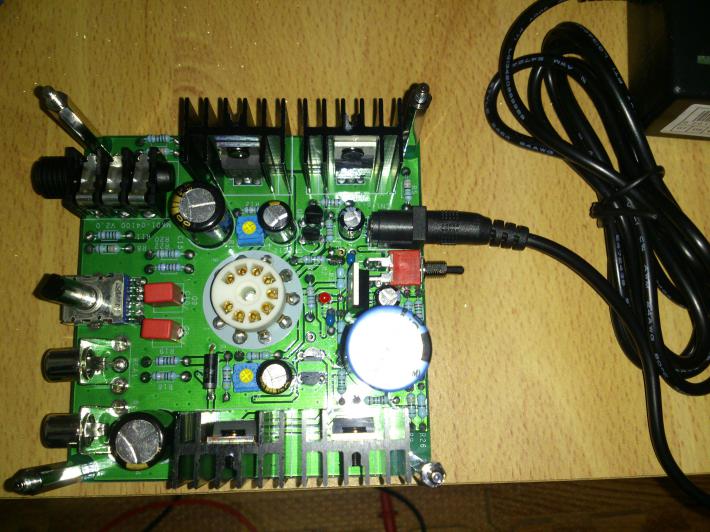

晚上又花時間檢查研究，一邊看電路圖一邊對照電路板做了一些量測整理如照片所標(大概只能看得出來這些><)
1.電源的正負確認有電
2.開關SW未開前1-2沒有導通，開關打開後1-2有導通
3.接上電源後量SW off時 1-2有電壓約38V左右，SW on時1-2反而量不到電壓
4.SW off時，SW的2對c11 c18 R28量不到電壓，SW on時量的到
5..SW off時，SW的2對Q11的3量到負的微小電壓，SW ON時量到38V
6.SW ON時，SW的2對D1 的+和R3兩點量時D2會亮(奇怪的是D1不會亮)
以上是今天晚上檢查的結果，不知道做得對不對，也看不出來好壞，希望這些量的結果可以請前輩們看看問題出在哪裡
jwkai (阿愷)
2015/12/26 00:50 #11
CatKing :
別擔心~我可以幫您醫治喔~ 請問大大住哪個區域呢?
哇~謝謝站長!我看我自己是沒辦法搞定了，我住在桃園的觀音，不知道交給您醫治須要整套裝備給您還是說只要電路板就行?明天再跟站長您聯繫!!
