我要ㄧ個好耳擴！(下集) (文/李孟育)

管理者 ()
2015/03/27 01:16 #1

我要一個好耳擴！ (文/李孟育) 本文經原作者李孟育先生授權刊載，轉貼請註明出處，謝謝。

真空管的選擇相當多樣

12AU7(ECC82)有很多品牌, 可以換裝來聽聽, 這是真空管擴大機的重要樂趣,換一顆管子聲音馬上不同, 我試過JJ, Electro-Harmonix, Genalex Gold Lion, SIEMENS(E82CC), TELEFUNKEN(如照片1)..效果都很好.可以根據個人的喜好和“財力”選擇喜歡的管子.12AU7還有超過2萬元一支的 Black Sable Mulard…其中JJ的金腳,其實就是Tesla,聲音非常好,Jadis就是用Tesla的管子。

組裝：

案圖施工,保證成功...不要急急忙忙就先焊管座, 記得從低矮的零件裝起 ,管座底下的藍色LED先裝, 極性要弄清楚,裝反了會是災難！
電解電容,LED,長腳代表正(+)極。
建議先裝電阻, 再來是Zener(D3), 再裝半固定VR, 再來是小電容,小黑豆電晶體, 電源開關, 輸入端子,和DC Jack, Phone Jack, 接下來是WIMA 電容, 這時可以焊上管座, 220uF/50V 及 560uF/50V 電容, 然後是 TO-220的PowerMOS 和MJE15030, 記得要先墊絕緣片,再鎖上散熱片,然後再焊在板子上, 最後是音量用的VR及3300uF/50V 的大電容,電解電容的極性千萬不能裝錯！零件其實不多, 而且PCB的焊點我也刻意放大了些, 應該是好裝到不行！

調整：

1．真空管先不要插, 插上電源(DC 42Vadaptor),打開開關確定兩枚LED皆有點亮.以三用電表的電壓檔量真空管座第4,5腳之間的電壓(即燈絲電壓), 應該在12V左右.

2. 關掉電源(switch off), 插上真空管, 再打開電源,等三分鐘真空管穩定後調整半固定VR, 並測量TP1,TP2 的電壓, 慢慢的轉動VR,直到TP1,TP2的電壓約為30V(當然是對地,R26電阻的地方就是地).通常真空管需要幾分鐘後才會完全穩定,有耐心一點,慢慢調。
就這樣!

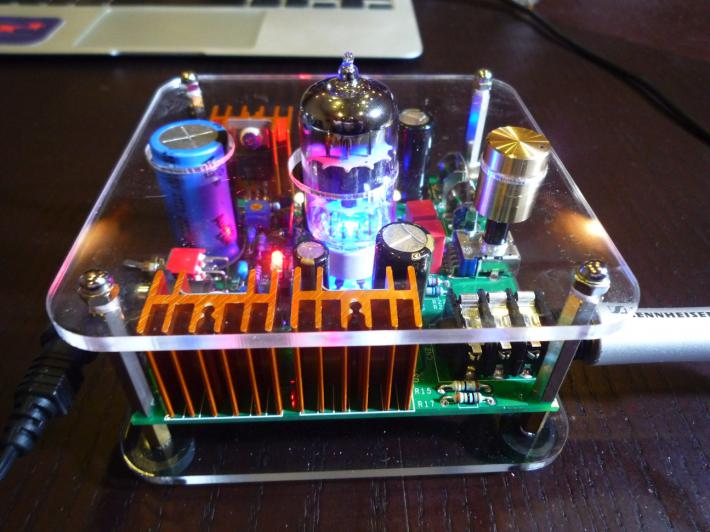

3. 最後把上下壓克立蓋及腳墊鎖上就大功告成了！

4. 去美術店買些轉印紙,在壓克力上印上自己喜歡的文字或圖案。

這個耳擴的工作電壓從DC30V~DC45V都可以,TP1及TP2的電壓照下列公式來調整：TP1=TP2=5+Vz+(Vcc-6-Vz)/2.其中Vz為zener的電壓。

舉例來說如果Vcc是30V,Vz是13V,那麼TP1=TP2=18+(30-6-13)/2=23.5

試聽：

如果一切順利就可以插入耳機接上訊號源開始享受音樂了。
我是以MacBook AIR的USB 輸出到 MUSIC Streamer II+ 的DAC再接到本耳擴, 然後插上HD800…附帶一提的是HRT的這個DAC,採用了隔離技術，將PC的地線完全隔開,因此擁有很低的雜訊水平,才4uV!!不要讓雜音大的爛DAC毀了個好耳擴。沒辧法，我對雜訊很過敏！

結果呢？
第一首歌還未聽完, 眼淚就快掉下來了, 真的非常的好聽, 您有多久沒有聽音樂感動到落淚了呢？為了這份感動曾經花了多少代價呢？簡單的感動真的不用花很多錢, 自己動手更是成就內心滿足感的重要因素之一。

我聽的第一首是Jackie Evancho 唱的Mi_Mancheral(想念你), 這首曲子沒有收錄在Jackie的CD專輯，是演唱會的藍光片中 24bit/48k的format,播放藍光片時記得選擇PCM stereo. 24bit比16bit好太多，Jackie的聲音趨近完美，在耳邊如泣如訴，有人説這是有史以來最令人悲傷的義大利歌曲。(想念你,當你離開的時候…)

音樂的解析度高,耳機和耳擴的失真很低,所以可以很大音量的聽也不覺得吵，第二首是Diana Krall 的,Temptation,喜歡Diana的人一定熟悉這首歌，真空管加上Jazz，公認的絶配，這時真想把Louise Armstrong, Jimmy Scott 的一些老錄音拿出來好好聽聽。

您知道嗎？用耳機聽人聲,就好像歌手在你耳邊唱一樣,理論上也等於是這樣,在錄音時,歌手的嘴緊貼著麥克風唱，當你重播時,耳機又緊貼著耳朵,那不就等於歌手在耳邊吟唱嗎！零距離很動人的。所以耳語最易感人，不是嗎！

不能免俗的要聽幾首classical,以展現程度,我偏向喜歡俄羅斯的作曲家 Rachmaninov 的鋼琴協奏曲,我喜歡Ashkenazy所演奏，或 Stravinsky的春之祭,鬼譎的氣氛透過HD800充滿了全身,想像首演時Stravinsky被轟岀劇院的情境。

我想試一下HD800究竟能有多少動態，放首魔鬼終結者(Terminator)的配樂來試試,這個看來溫柔的耳擴,能讓HD800發出超過120dB的暴棚音量，驚天動地,非常振撼，這樣的音壓不是一般音響系統做得到的,就算做得到,鄰居也不會答應。

不過,也要小心保護耳膜！不能長期暴露在這麼高的音壓之下。

您可以盡情享受鬼太鼓的重搥並且同時聽到鼓皮發出的顫音，而不用擔心大音壓下的過度失真掩蓋了樂器的高頻泛音。HD800在超過100dB的音量下能夠維持低至0.02%的失真,低頻延伸至16Hz,一般喇叭,真的很難!這麼好的耳機怎麼能沒有好的耳擴來搭配呢?

管弦樂就更不用説了，真空管的長處就是弦樂！隨便放都好聽。建議把熟悉的小提琴曲子拿出來試試,注意擦弦的細節。

我聽的是Tchaikovsky violin concerto in d major op.35,由Spivakovsky 這位握弓方式頗受爭議的小提琴怪傑拉的,你聽出這和正常握弓的差別了嗎?當然,Mutter拉的也很不錯。

再放張La Marche de I'Empereur, 主唱是Emilie Simon, 這是企鵝寶貝的電影原聲帶，非常優秀的電子音樂！通常,系統的暫態不良,頻寬不足時，這張CD聽起來是胡説八道,糊成一片,真的難聽到死！如果您原來的系統是如此…那麼要怎麼＂處理＂,您就自己看著辦了! 直接聽第九首,音樂內的資料量如此豐富。我喜歡用電子音樂來測試系統,因為一般的古典樂不夠"尖酸刻薄＂,不容易聽出問題，而大動態的交響樂有處理細節的問題，後面會談到。

說了半天好像在推銷HD800！換副AT的W1000x,這是close back 的設計,不同於HD800。

雖然解析度不及,但是音色帶有木質氣息，音感沒那麼＂利＂！搭配真空管耳擴聽起音樂來真的是很享受，放首Taylor Swift 的Safe and Sound，Taylor Swift 氣質嗓音配上美麗的合聲真是好聽極了。

最後,我把SF801直接接到唱盤的RIAA輸出(Linn LP12 ->自己裝的RIAA->Kasio)，坦白説,一般的CD頻寬都過不了20kHz,沒辦法,這是CD的大限,但是LP卻是輕而易舉跨過20kHz,再加上低音量時的解析度不會因為位元數不足而變得粗糙的問題，您知道嗎？音樂中的細節,往往是在音量較小的部分,在16位元的數位化過程,這些細節都分不到10位元！什麼? 這…能聽嗎？

如果您的CD是很好的錄音,超過60dB的大動態,很抱歉,細節的部分更剰下不到6bit！我想,這應該是CD format最大的問題。動態愈大的錄音,細節卻愈粗糙,因為分到的位元數更少！如果您喜歡聽大動態的交響樂,請考慮買24bit或32bit規格的音樂。

MP3就更別提了,真是科技愈進步音樂的品質愈爛。可憐的孩子們…！

LP確實有音質過人之處,透過耳機更是明顯，像我這樣的接法,少了前級,少了失真，您可以試試看,真的很好聽,相信您會把所有的LP翻出來重聽一遍！

就這樣一首接一首,連續聽了好幾個晚上,欲罷不能…

最後放上幾張AP的實測圖片(右上角會有個AP的字樣)…相信我,很多市售的耳擴都經不起這樣的測試!

第一張是頻率響應，直到200kHz才下降1dB,整體增益為10dB。而且不受負載阻抗的影響,這點很重要!

第二張圖是雜訊，可以看出大部分的noise都低於1uV，這真的是非常的低，低頻段的雜訊較高主要是電源漣波所造成,我則比較在意中高頻段的雜訊,因為那代表了電路設計,零件挑選及PCB Layout的品質, 花了那麼多心血挑選,測試零件,總算是值得。(PCB就改了四次)

第三張是失真,最低處是0.006%,輸出約為1mW，HD800可逹100dB的音壓,所以一般性的聆聽都會落在最低失真,就算是輸出50mW,失真也才0.5%,此時HD800的音壓應該超過115dB,已經非常非常大聲！

第四張是FFT,輸入1KHz的正弦波後觀察輸出的諧波分佈,可以看到第一根2KHz的諧波只有-70dB,第二根3kHz的諧波低到近-100dB,非常低的諧波失真,而且二次諧波高於三次,這是單端的重要特性,偶次諧波高於奇次。這個耳擴的失真特性如此優秀,甚至於好過很多高價的前級。

也就是説您可以把SF801拿來當前級用，10dB的増益綽綽有餘,我的Audio Research R3 也才6dB的增益。

提一下音源的問題：

1．如果是MAC電腦 iTune透過USB DAC 播放高解析的音樂，需要安裝特定的軟體如Amarra, Pure Music..要播放高品質的音樂，真是很麻煩。

2．如果是手機或是iPad,可以透過airport Express 的光鑯輸出,接到較好的DAC再到耳擴。但是只能輸出16bit/44.1kHz。Android 手機有特定的APP可以透過USB線送出高解析度的音樂。

3，就算是從手機或是電腦的耳機孔直入耳擴,總失真也比不用耳擴來得低。這是因為負載阻抗不同的關係。
