UFO (想不到暱稱)
2014/12/18 18:38 #12
mmeemm :
見鬼了！插頭已拔掉約20分鐘了，因為在檢查焊接到底哪裡出了問體，把開關打開突然發現LED還會亮ㄝ，這是因為電容裡面還殘留餘電嗎?那如果斷電後馬上拔除真空管對機子會不會有影響。
不會有影響啦，不過還是建議你關機之後等管子冷卻再拔比較好~
mmeemm (gene)
2014/12/18 21:09 #13
UFO :
請問你住哪個縣市?如果照著上面那些案例去檢查還是不行，可以跟站長求救，站長一定會幫你的!
因為站長為網友服務的熱忱已經到了人類無法理解的地步...
就拿週二為例，週二傍晚站長就從台北騎車到龜山工業區跟一位網友拿回故障的機器研究，但是那位網友變壓器放在台北六張犁的家裡，然後從站長就從龜山騎到六張犁跟那位網友拿變壓器，再到台北醫學大學跟另一位網友拿疑似有底噪的SF-801回來研究，然後再回士林!!!....整個晚上騎一百多公里!!!!
不好意思這樣麻煩站長啦！我想約在交通比較方便的地方，還是比較好！
mmeemm (gene)
2014/12/18 21:26 #14

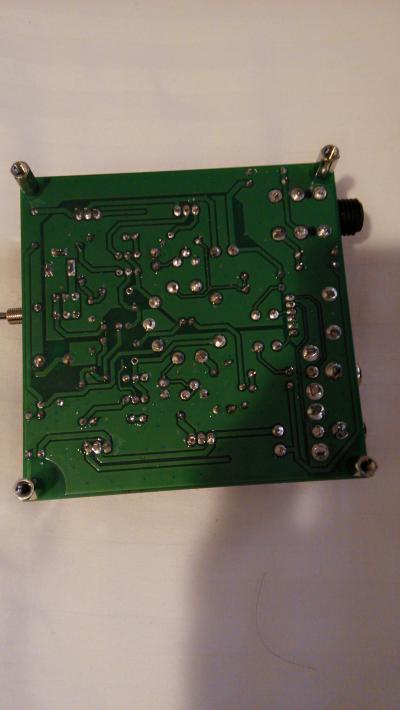

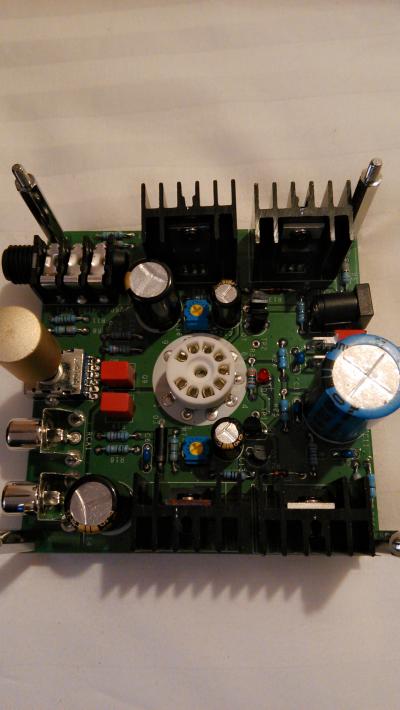

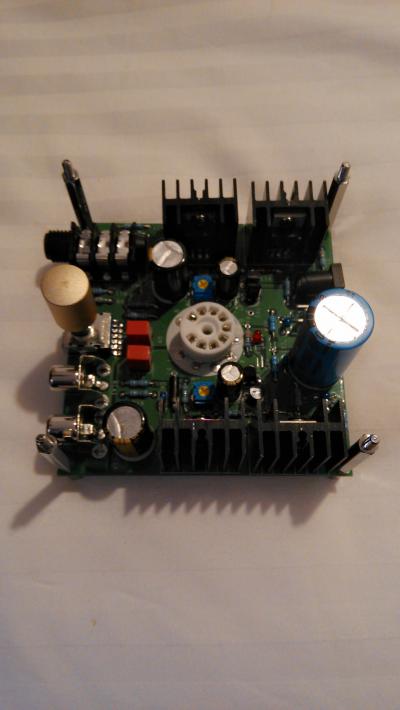

PO上我焊的，讓大家幫我看看到底哪裡出問題！
264marketer (A-Mao)
2014/12/19 11:23 #15
UFO :
請問你住哪個縣市?如果照著上面那些案例去檢查還是不行，可以跟站長求救，站長一定會幫你的!
因為站長為網友服務的熱忱已經到了人類無法理解的地步...
就拿週二為例，週二傍晚站長就從台北騎車到龜山工業區跟一位網友拿回故障的機器研究，但是那位網友變壓器放在台北六張犁的家裡，然後從站長就從龜山騎到六張犁跟那位網友拿變壓器，再到台北醫學大學跟另一位網友拿疑似有底噪的SF-801回來研究，然後再回士林!!!....整個晚上騎一百多公里!!!!
我可以理解為啥這麼優秀的喵喵沒有馬子的原因惹!
A-Mao
brian31738 (冠冠)
2014/12/26 15:06 #16
brian31738 :
感謝各位大大意見，
小弟下班後補強幾個焊點後，似乎成功運作了，耶！
已成功運作一個多禮拜了，自己回一下當初的解決的方式！
當初問題是管子不會亮，沒有管子時管座是量的到電壓的。
但上管後TP1、TP2無法調整偏壓，TP1總是41V、TP2則是整個測不到。
在製作過程中，小弟使用Mundorf superme的金銀錫，配上60W烙鐵&一字型烙鐵頭，
過程中異常難焊（不推金銀錫....，推測錫跟一字烙鐵頭不搭，很難上錫，錫都會自己集中在烙鐵上，就是卡不上去板子..），導致反覆焊焊焊後，板子有點焦焦的，但也勉強施工完成，但也發生的前所闡述的問題。
當下想說可能的三個狀況：
1. 沒焊好
2. 因為很難上錫，元件接觸高溫的時間較長，導致元件掛了
3. 板子燒焦壞掉了...
當下也針對1的狀況重新補強，但狀況依舊，想說害了了，如果是2、3的狀況我也不知該如何處理....
隔天想說換個錫，死馬當活馬醫看看，於是換了WBT的錫加上尖頭的烙鐵頭，錫也比較好上板子了，就再做補強，
很開心地補強完後，機子活了！目前也順利的聽了一個禮拜多了，聲音沒有任何問題，頂多板子有些地方焦焦的而已。
就這次經驗，分享個心個：
這板子不推一字烙鐵頭（或是說金銀錫不要搭一字頭）。先前有玩過Mini Q，當時也是使用金銀錫，但搭配的就是尖頭的烙鐵頭；當時覺得金銀錫在有些焊點不好施作，但也算順利的完成機子。
然而，偶然聽聞一字烙鐵頭溫度分配比較平均，想說這次的SF-801換一字頭施做看看，結果搭了金銀錫就是悲劇的開始......。
當然也不推金銀錫，好貴阿......，重點是錫在焊時很難掌握，又很容易焦掉（不知道焦掉對聲音的影響？）。
這次是我第二次拿烙鐵做東西，以往也沒有這方面的背景，就僅是分享自己的小小經驗，觀念有錯誤的話還請包涵、糾正！
CatKing (貓貓站長)
2014/12/26 16:18 #17
brian31738 :
已成功運作一個多禮拜了，自己回一下當初的解決的方式！
當初問題是管子不會亮，沒有管子時管座是量的到電壓的。
但上管後TP1、TP2無法調整偏壓，TP1總是41V、TP2則是整個測不到。
在製作過程中，小弟使用Mundorf superme的金銀錫，配上60W烙鐵&一字型烙鐵頭，
過程中異常難焊（不推金銀錫....，推測錫跟一字烙鐵頭不搭，很難上錫，錫都會自己集中在烙鐵上，就是卡不上去板子..），導致反覆焊焊焊後，板子有點焦焦的，但也勉強施工完成，但也發生的前所闡述的問題。
當下想說可能的三個狀況：
1. 沒焊好
2. 因為很難上錫，元件接觸高溫的時間較長，導致元件掛了
3. 板子燒焦壞掉了...
當下也針對1的狀況重新補強，但狀況依舊，想說害了了，如果是2、3的狀況我也不知該如何處理....
隔天想說換個錫，死馬當活馬醫看看，於是換了WBT的錫加上尖頭的烙鐵頭，錫也比較好上板子了，就再做補強，
很開心地補強完後，機子活了！目前也順利的聽了一個禮拜多了，聲音沒有任何問題，頂多板子有些地方焦焦的而已。
就這次經驗，分享個心個：
這板子不推一字烙鐵頭（或是說金銀錫不要搭一字頭）。先前有玩過Mini Q，當時也是使用金銀錫，但搭配的就是尖頭的烙鐵頭；當時覺得金銀錫在有些焊點不好施作，但也算順利的完成機子。
然而，偶然聽聞一字烙鐵頭溫度分配比較平均，想說這次的SF-801換一字頭施做看看，結果搭了金銀錫就是悲劇的開始......。
當然也不推金銀錫，好貴阿......，重點是錫在焊時很難掌握，又很容易焦掉（不知道焦掉對聲音的影響？）。
這次是我第二次拿烙鐵做東西，以往也沒有這方面的背景，就僅是分享自己的小小經驗，觀念有錯誤的話還請包涵、糾正！
恭喜~您的功力又提升了!最近貓貓協助醫治了幾台網友們送來求救的sf-801，發現有不少是焊接的問題~
建議對焊接還不熟悉的玩家們有空可以找些洞洞板、零件、或報廢的板子來練習，保證功力大增喔~
焊接這種東西說穿了就是一個手感，對烙鐵焊錫特性以及時間的掌握，熟能生巧越焊越漂亮~
感謝最近常常來協助貓貓抓問題的熱心網友們，尤其是被眾人封為"神之手"的Eason大，大家都找不出問題的機器一到他手裡就馬上可以抓出問題呢~
改天再po焊接的教學!
CatKing (貓貓站長)
2014/12/26 17:31 #18
除了焊接不良之外，我們也有遇到一些特別案例，有一台SF-801大家查了很久，零件沒裝錯、焊點也都很漂亮，最後查出問題是在真空管座的第五腳位，可能是新品管座太緊，用力插進去的結果導致夾住真空管腳位的銅片被擴的太開而接觸不良，經過調緊腳位之後就恢復正常了，大家插管子的時候記得要溫柔一點呦

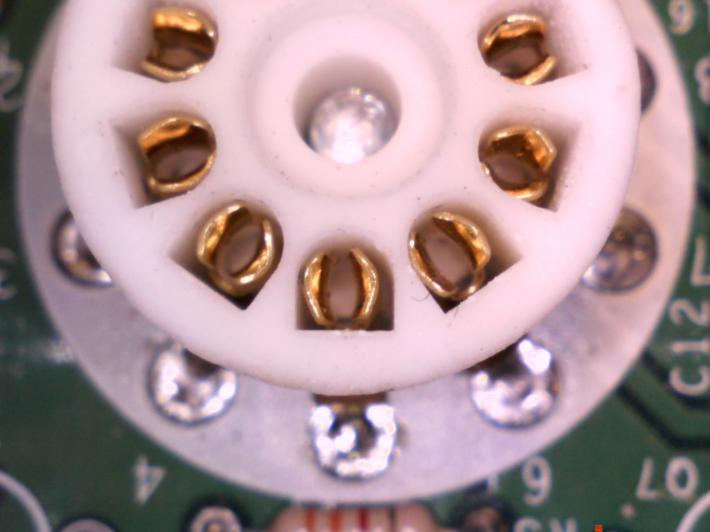

以下是用電子顯微鏡拍攝的管座特寫，我們可以看到管座的腳位孔裡面有夾住真空管腳腳的銅片(照片裡這台SF-801不是出問題的那台)
放大

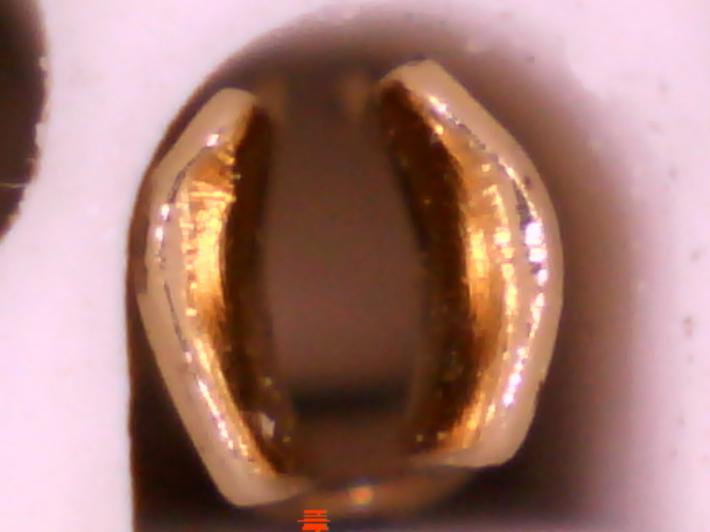

裡面長這樣

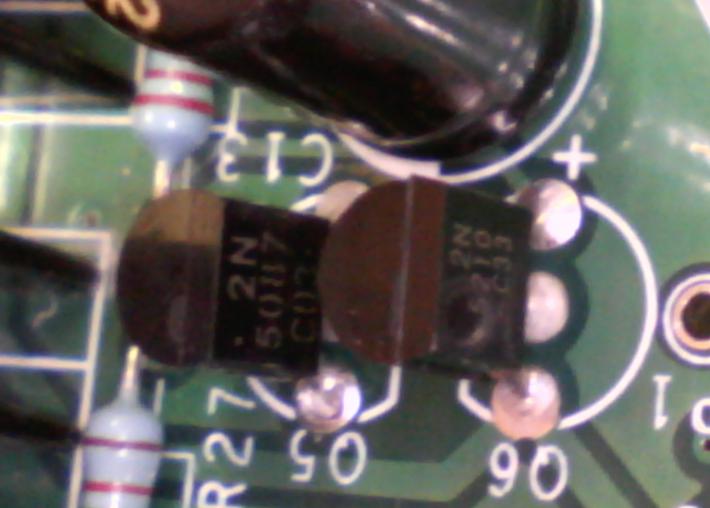

這是另一種類型的案例，焊的很漂亮，可惜方向錯了
264marketer (A-Mao)
2014/12/26 18:16 #19
CatKing :
除了焊接不良之外，我們也有遇到一些特別案例，有一台SF-801大家查了很久，零件沒裝錯、焊點也都很漂亮，最後查出問題是在真空管座的第五腳位，可能是新品管座太緊，用力插進去的結果導致夾住真空管腳位的銅片被擴的太開而接觸不良，經過調緊腳位之後就恢復正常了，大家插管子的時候記得要溫柔一點呦
以下是用電子顯微鏡拍攝的管座特寫，我們可以看到管座的腳位孔裡面有夾住真空管腳腳的銅片(照片裡這台SF-801不是出問題的那台)
放大
裡面長這樣
這是另一種類型的案例，焊的很漂亮，可惜方向錯了
大家插管子的時候記得要溫柔一點呦 --> 讓我笑了
A-Mao
bluek (布魯克)
2014/12/26 23:53 #20
brian31738 :
已成功運作一個多禮拜了，自己回一下當初的解決的方式！
當初問題是管子不會亮，沒有管子時管座是量的到電壓的。
但上管後TP1、TP2無法調整偏壓，TP1總是41V、TP2則是整個測不到。
在製作過程中，小弟使用Mundorf superme的金銀錫，配上60W烙鐵&一字型烙鐵頭，
過程中異常難焊（不推金銀錫....，推測錫跟一字烙鐵頭不搭，很難上錫，錫都會自己集中在烙鐵上，就是卡不上去板子..），導致反覆焊焊焊後，板子有點焦焦的，但也勉強施工完成，但也發生的前所闡述的問題。
當下想說可能的三個狀況：
1. 沒焊好
2. 因為很難上錫，元件接觸高溫的時間較長，導致元件掛了
3. 板子燒焦壞掉了...
當下也針對1的狀況重新補強，但狀況依舊，想說害了了，如果是2、3的狀況我也不知該如何處理....
隔天想說換個錫，死馬當活馬醫看看，於是換了WBT的錫加上尖頭的烙鐵頭，錫也比較好上板子了，就再做補強，
很開心地補強完後，機子活了！目前也順利的聽了一個禮拜多了，聲音沒有任何問題，頂多板子有些地方焦焦的而已。
就這次經驗，分享個心個：
這板子不推一字烙鐵頭（或是說金銀錫不要搭一字頭）。先前有玩過Mini Q，當時也是使用金銀錫，但搭配的就是尖頭的烙鐵頭；當時覺得金銀錫在有些焊點不好施作，但也算順利的完成機子。
然而，偶然聽聞一字烙鐵頭溫度分配比較平均，想說這次的SF-801換一字頭施做看看，結果搭了金銀錫就是悲劇的開始......。
當然也不推金銀錫，好貴阿......，重點是錫在焊時很難掌握，又很容易焦掉（不知道焦掉對聲音的影響？）。
這次是我第二次拿烙鐵做東西，以往也沒有這方面的背景，就僅是分享自己的小小經驗，觀念有錯誤的話還請包涵、糾正！
我也在努力練習中，我覺得像我這種初學者拿一般的錫比較容易焊的好
