audiodragon (Felix)
2017/01/25 22:28 #1
gary1234 (阿任)
2017/01/26 00:26 #2
https://support.hifiberry.com/hc/en-us/articles/205732441-DAC-Pro-external-power-supply
黑妞大之前有分享過
可以參考一下
audiodragon (Felix)
2017/01/26 00:34 #3
gary1234 :
https://support.hifiberry.com/hc/en-us/articles/205732441-DAC-Pro-external-power-supply
黑妞大之前有分享過
可以參考一下
這一篇的意思是不是指DAC不透過樹莓派而獨立供電，還是如果這樣接的話DAC也可以供電給樹莓派
honda913 (honda913)
2017/01/26 22:55 #4

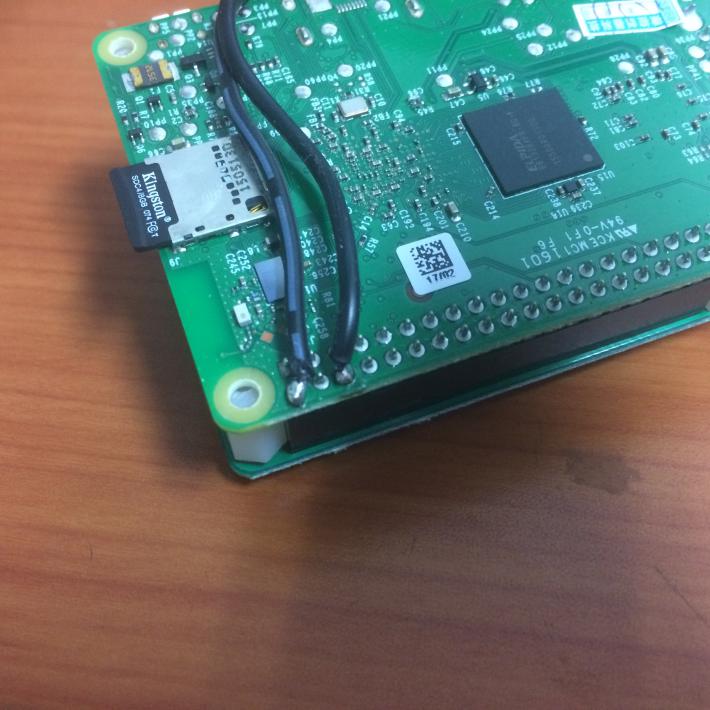

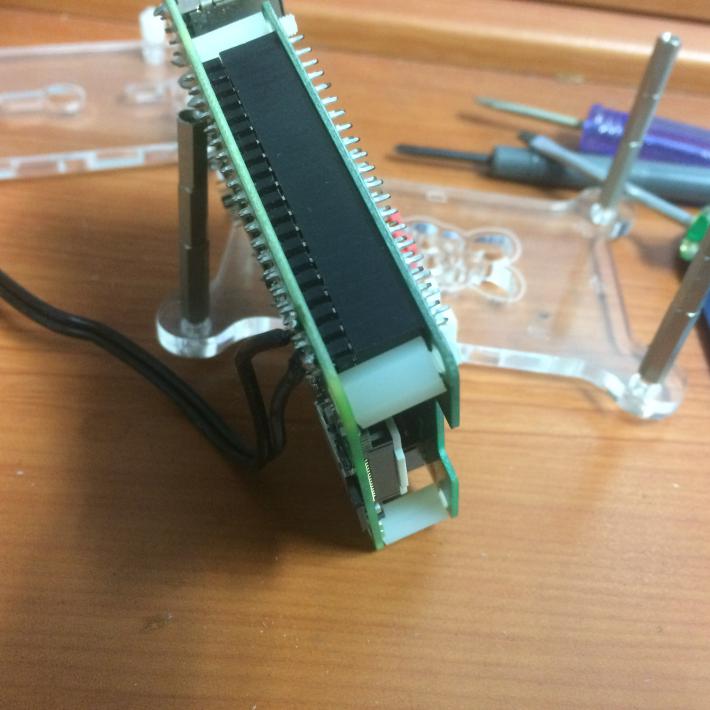

這是我的接法 參考一下
audiodragon (Felix)
2017/01/28 01:59 #5
honda913 :
這是我的接法 參考一下
原來從後面接線也可以啊，感謝大大的指導
再請問一下第二張圖的接法也是在做DAC獨立供電嗎？
Minnow ()
2017/01/28 18:02 #6
是要 外部供電 (不透過USB插座) 嗎?
不建議從 GPIO 的 2,6 腳輸入, 因為雖然能開機, 但正極電路是不同的
在一些狀況發生時, 會燒毀您的 Raspberry pi (相信我, 我有燒過)
不信可以拿電錶量一下, GPIO 的 5V 和 USB供電端正極的電阻值.
建議從背部的 PP2(5V), PP5(GND) 外部供電 (5V) , 對raspberry pi 比較好.
audiodragon (Felix)
2017/01/29 17:58 #7
Minnow :
是要 外部供電 (不透過USB插座) 嗎?
不建議從 GPIO 的 2,6 腳輸入, 因為雖然能開機, 但正極電路是不同的
在一些狀況發生時, 會燒毀您的 Raspberry pi (相信我, 我有燒過)
不信可以拿電錶量一下, GPIO 的 5V 和 USB供電端正極的電阻值.
建議從背部的 PP2(5V), PP5(GND) 外部供電 (5V) , 對raspberry pi 比較好.
原來這樣也可以，感謝大大指導
honda913 (honda913)
2017/01/30 00:41 #8
audiodragon :
(恕刪除引言)
會直接從GPIO接線,是為了跳過保險絲(聲音比較好),
當然也可能會有燒機的風險 (所以要先做好心理和金錢準備.......>_<),
電源也要換成更好的,不然改外接電源就沒意義了,
(例如黑妞大大推薦的明緯電源MSP-600-5)

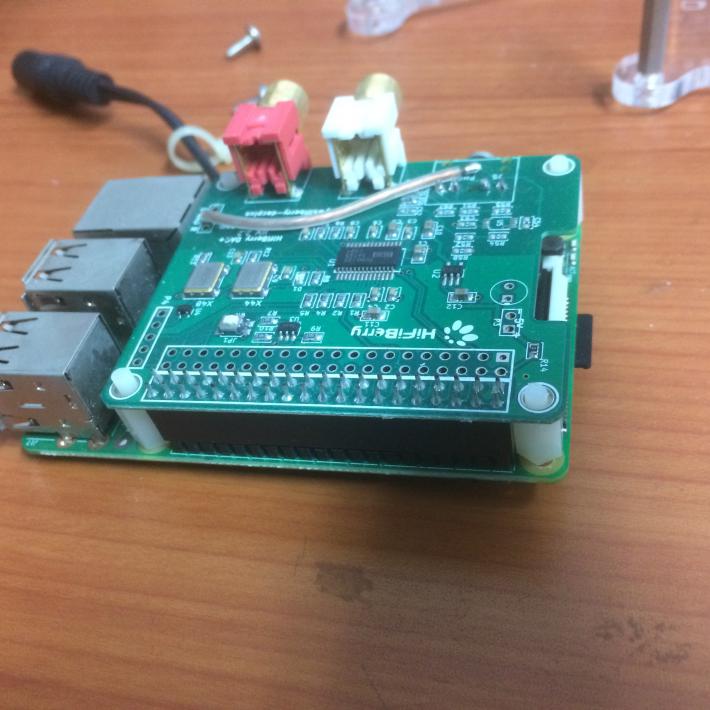

第二張圖的線是加裝一個.5音源座給耳機用的(rca轉3.5有點麻煩)
Minnow ()
2017/01/30 08:48 #9
honda913 :
會直接從GPIO接線,是為了跳過保險絲(聲音比較好),
當然也可能會有燒機的風險 (所以要先做好心理和金錢準備.......>_<),
電源也要換成更好的,不然改外接電源就沒意義了,
(例如黑妞大大推薦的明緯電源MSP-600-5)
第二張圖的線是加裝一個.5音源座給耳機用的(rca轉3.5有點麻煩)
明緯是很好的工業電源，從350w 到 1000w 我使用很多台，不過都是24v , 且非用在音響設備上， 瓦數大會聲音好，也許是因為開關電源的特性在 大瓦數時較不明顯，或是高階型號波紋處理的比較好？ （我猜的，畢竟我也聽不出來...水份？）
audiodragon (Felix)
2017/02/06 09:47 #10
honda913 :
會直接從GPIO接線,是為了跳過保險絲(聲音比較好),
當然也可能會有燒機的風險 (所以要先做好心理和金錢準備.......>_<),
電源也要換成更好的,不然改外接電源就沒意義了,
(例如黑妞大大推薦的明緯電源MSP-600-5)
第二張圖的線是加裝一個.5音源座給耳機用的(rca轉3.5有點麻煩)
因為小弟對電子學不是很懂
我看明偉的map-600-5輸出電流是120A,這樣對樹莓派來說電流不會過大嗎？
gn00431297 (Marco Pan)
2017/02/06 23:26 #11
audiodragon :
因為小弟對電子學不是很懂
我看明偉的map-600-5輸出電流是120A,這樣對樹莓派來說電流不會過大嗎？
PI用不到那麼多電流，電供就不會輸出這麼多啊，那只是寫他最大的負載數
