TB W3-1878 旗艦三吋全音域單體

linnppc (Joy)
2014/06/28 22:34  #1

這個月的月初,朋友說HA設計的W5-1880,他個人認為聽起來是聲音非常平衡,他感覺非常不錯。
他說之前也買了一對W3-1878的旗艦喇叭,他說聽起來效果很不錯,但是總覺得還有提升的空間,問我有沒有興趣改造,不過這個月因為事情很多,所以一直到最近才搞定,不過因為調整的幅度不小,所以我只考慮PO出頻率響應。

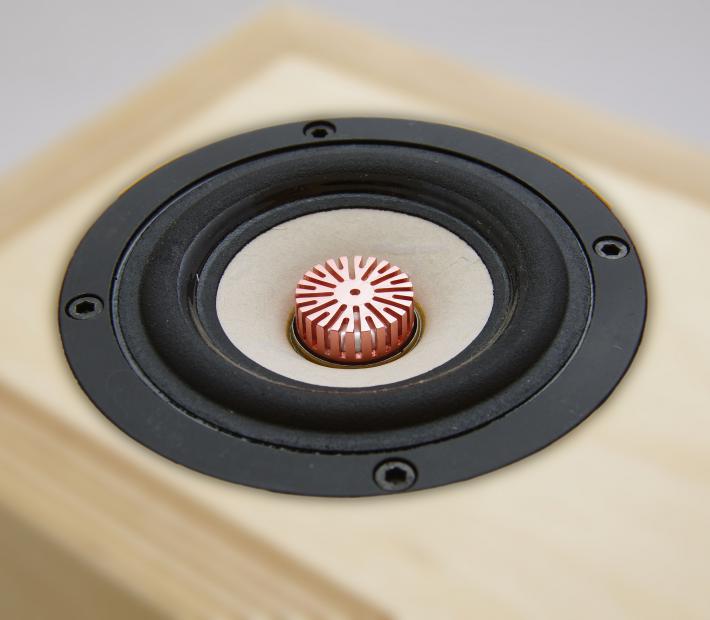

W3-1878加上樺木板設計,簡單、乾淨

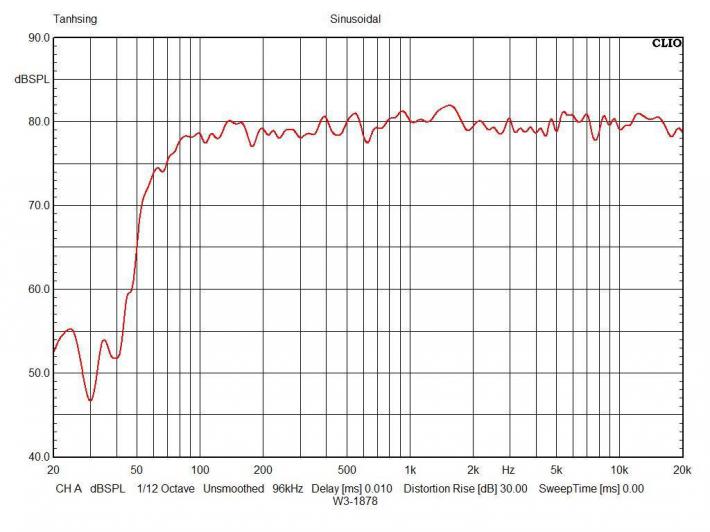

不過我很好奇一件事情?什麼事情? TB官方提供的資料W3-1878寫的Seneitivity 88dBSPL不過呢!!!實際上裝箱剩下80dBSPL左右,再加上這款喇叭的承受功率,我想他比較適合放在小空間或書桌上使用。

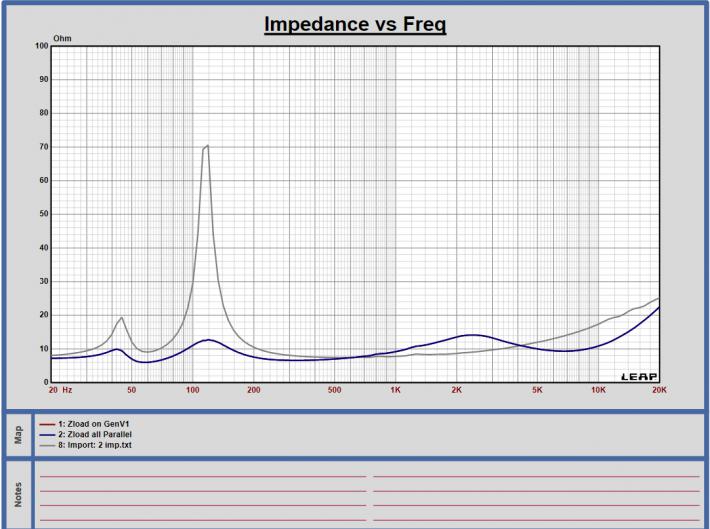

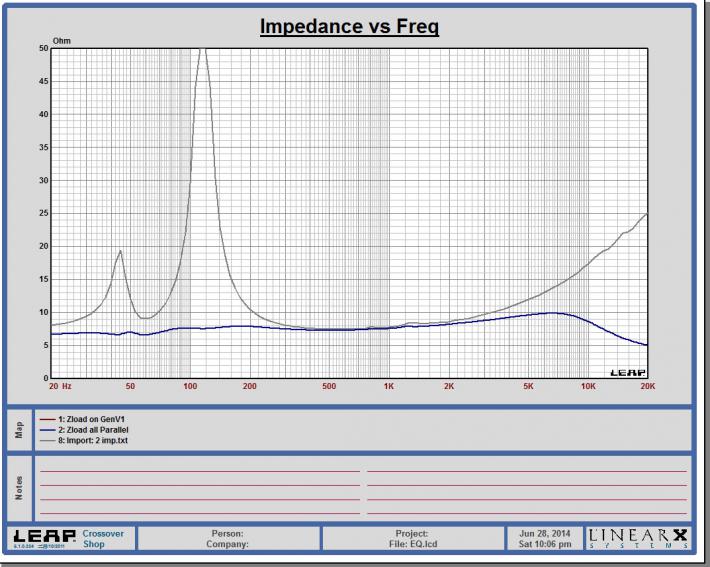

他又問我說聽說阻抗曲線平一點,聽說可以降低失真,哈!!!這個超出我的專業領域了,我還真的是不懂,不知道有沒有人可以告訴我為什麼?不過竟然他這麼說,我也好奇設計好一款修正線路,做好給他聽,所有的L、C、R零件都是用Agilent 4284A配對的,(跟USHER工廠是同一台唷!!新品當初報價高達NT 70萬,保固要另外買=.=)我把把他眼睛矇起來,請他聽聽看.......各位猜猜看怎麼囉!!!

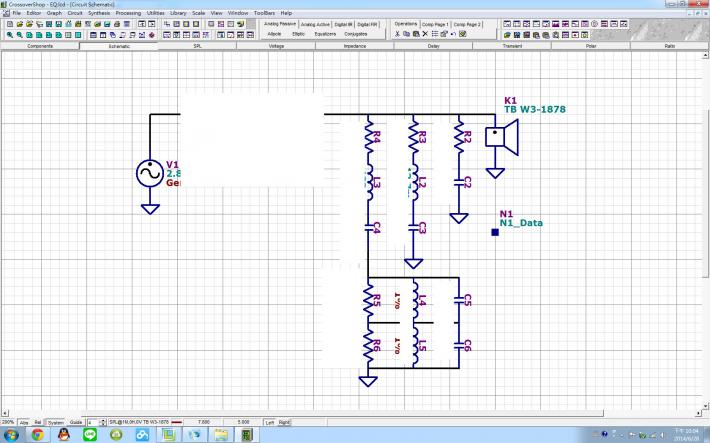

下面的這款電路所有的電子零件值都被我隱藏起來了,因為聽說聽說我們W5-1880做得太有特色了,所以有人跟著做,哈哈!!!不過有興趣可以看看架構,設計的可能不是很好,因為我只花10分鐘去設計,有人的W5-1880想做看看嘛XD

Jerry (逆襲的土砲)
2014/06/29 10:42  #2

好的設計總是會有追隨者我幾個朋友聽過W5kit後也學著放調整線路在他們的diy作品上面,不過效果都不是很滿意,他們都是照感覺亂配的

linnppc (Joy)
2014/06/29 10:45  #3

Jerry :
好的設計總是會有追隨者我幾個朋友聽過W5kit後也學著放調整線路在他們的diy作品上面,不過效果都不是很滿意,他們都是照感覺亂配的

其實在做喇叭的EQ修正線路或是做分頻點,其實就可以寫成一本書了,要考慮的東西其實蠻多的,還得考慮到實用面

Leon (DIY才是王道)
2014/06/29 18:17  #4

Jerry :
好的設計總是會有追隨者我幾個朋友聽過W5kit後也學著放調整線路在他們的diy作品上面,不過效果都不是很滿意,他們都是照感覺亂配的

你是在說我嗎?........

bluek (布魯克)
2014/06/29 19:22  #5

眼睛矇起來猜?結果呢?

linnppc (Joy)
2014/07/04 23:47  #6

bluek :
眼睛矇起來猜?結果呢?

是聽得出來不同!!!但是那個感覺呢~~~~保留一下
不過原本的版本零件太多,後來又設計一款簡單的,看起來簡單多了
