W3-315E kit專案

CatKing (貓貓站長)
2014/07/17 20:10  #1

W3-315E kit專案

這次我們的目標是做出一台適合放在書桌上的小音箱,並且擁有遠高於市面上多媒體喇叭的效能,由於應用環境的關係,這對喇叭應該最常用來播放多媒體,不但兩聲道音樂欣賞的音質指標必須達到,也必須在播放影片的時候能夠表現出彭派的場景與低沉的低音,這對一般三吋喇叭來說是非常難的,雖然加重低音可以改善這個問題,但是佔空間、費用也必須提高。


這樣的目標對我們來說也是很棒的挑戰,除了效能要達標,價錢也必須要控制在大家都能接受的範圍,剛好網友Joy在幾個月前有做過一款具有同樣特性的三寸小喇叭,在大家聽過之後覺得很棒,於是就決定以它為藍本,理所當然的就由Joy擔任開發召集人。

在開發的初期Joy試過了幾款單體之後,決定使用TB的三吋全音域單體:W3-315E,這顆單體的C/P值相當的高,在高音的細節部分部份表現非常好,相當乾淨。

以下為TB官網的單體資料:

http://www.tb-speaker.com/detail/1208_03/w3-315e.htm

 幫大家放大一下~

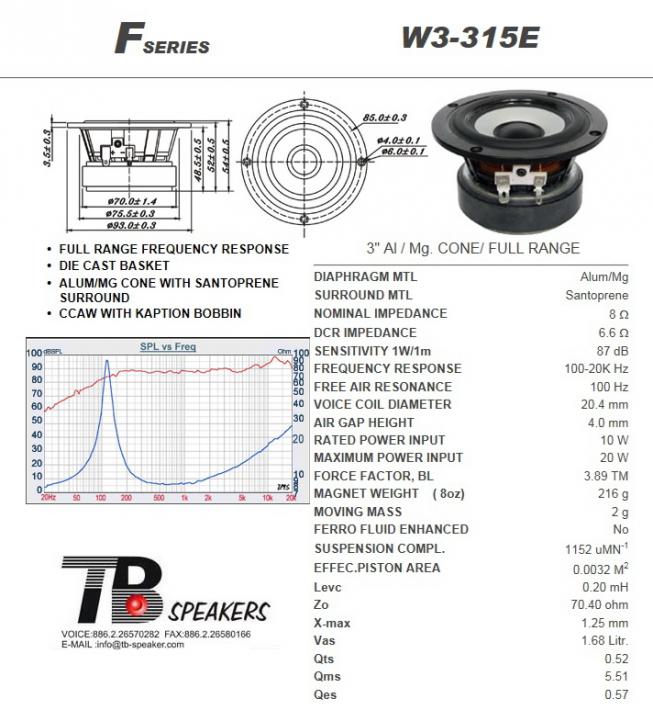

官方單體照片與尺寸圖

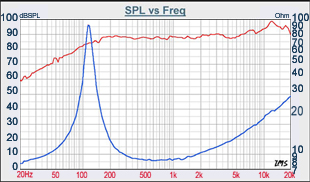

官方公佈的頻率響應圖

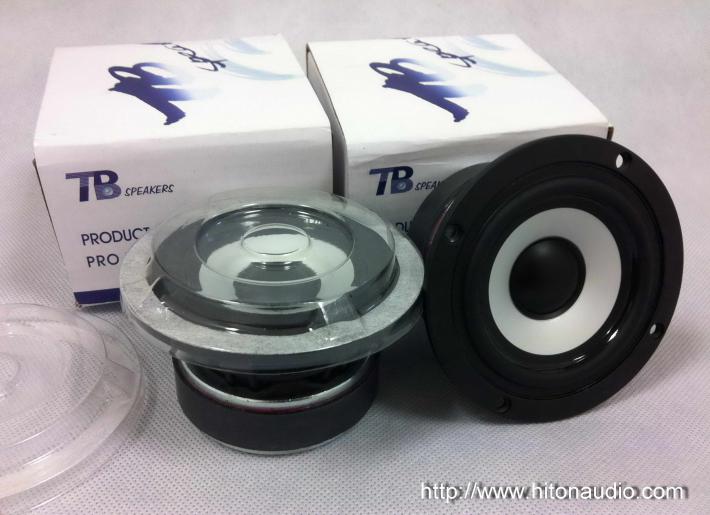

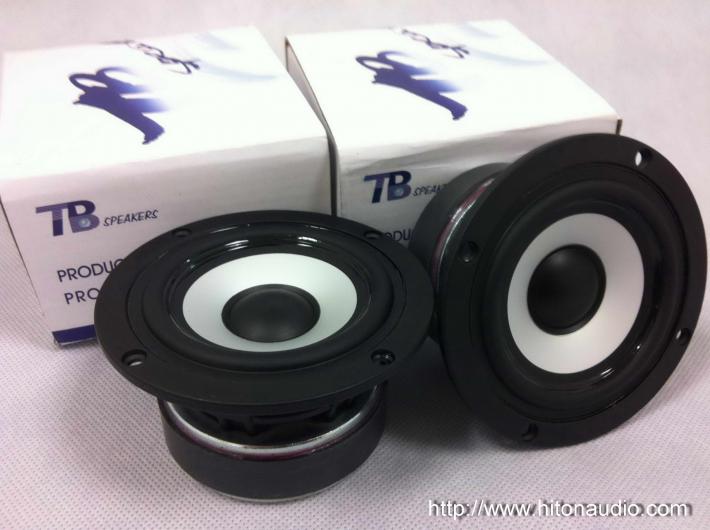

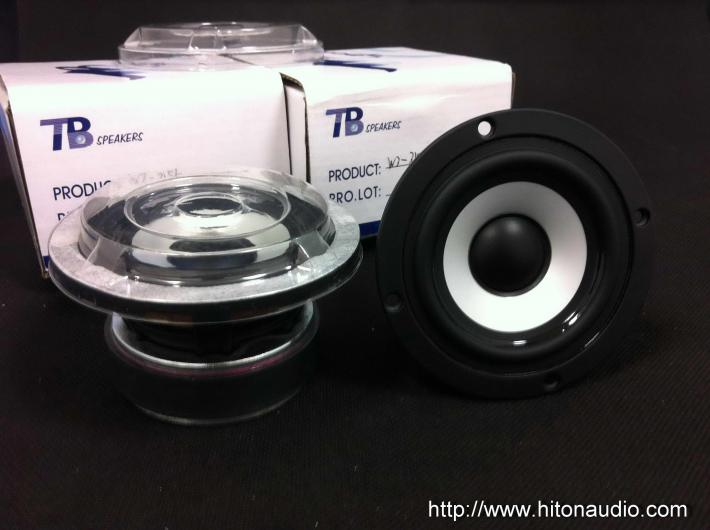

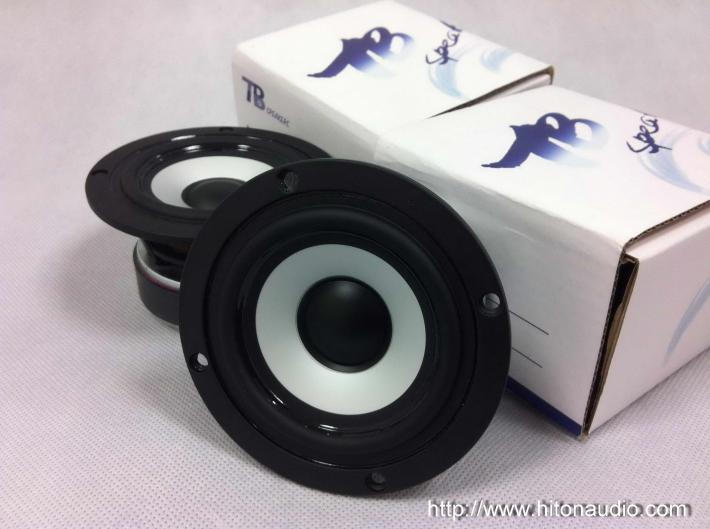

以下是我們的實物照片:



如何? 這顆單體還不錯看吧

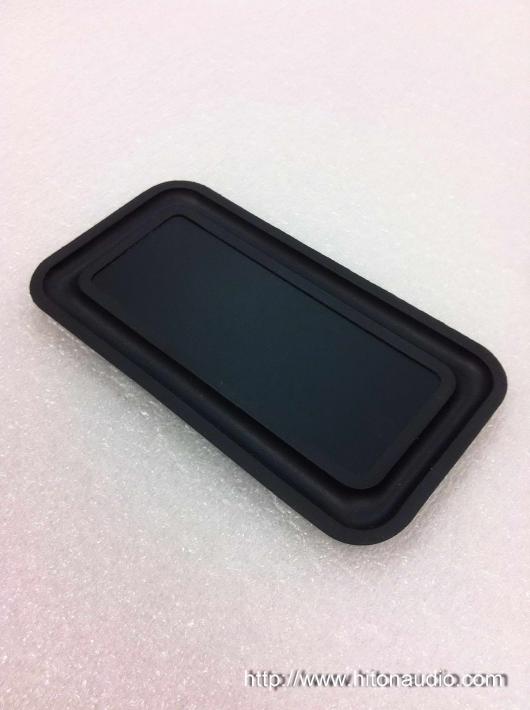

低音的方面,鑒於三吋單體先天上的低音限制,他使用了有別於一般傳統音箱的設計,採取被動輻射器技術(PR-PASSIVE RADIATOR)來得到很棒的低音效果。

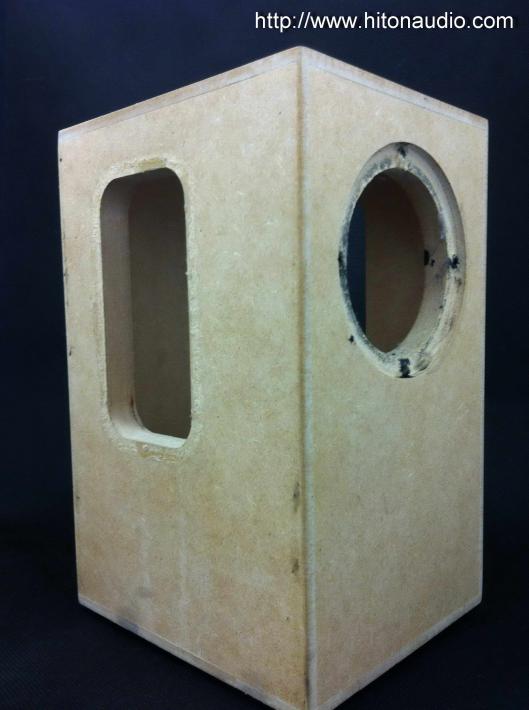

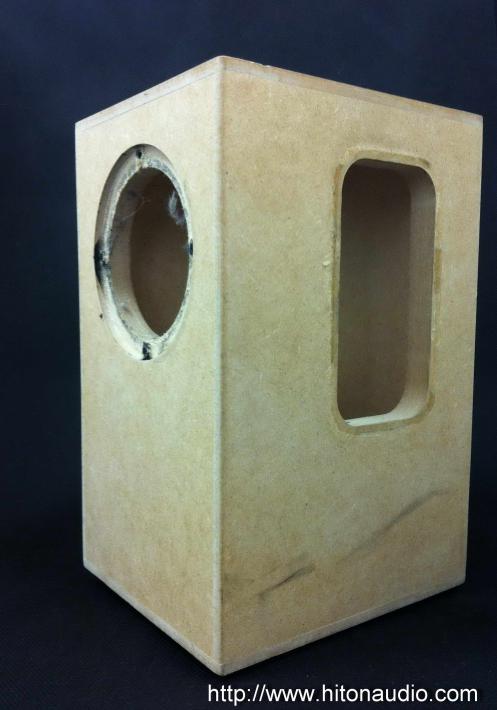

箱體的部分,Joy所製作的概念機使用的材質是HDF,這台概念機經過大家的把玩和摧殘之後有點髒兮兮的 不過還是看的出它明顯的特色!

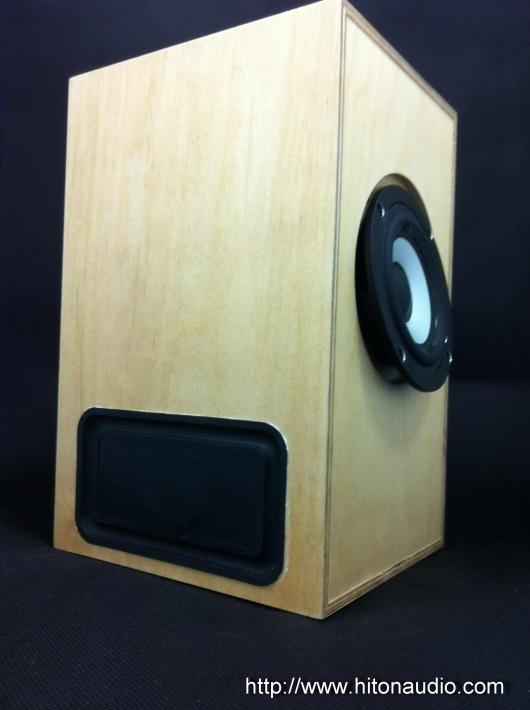

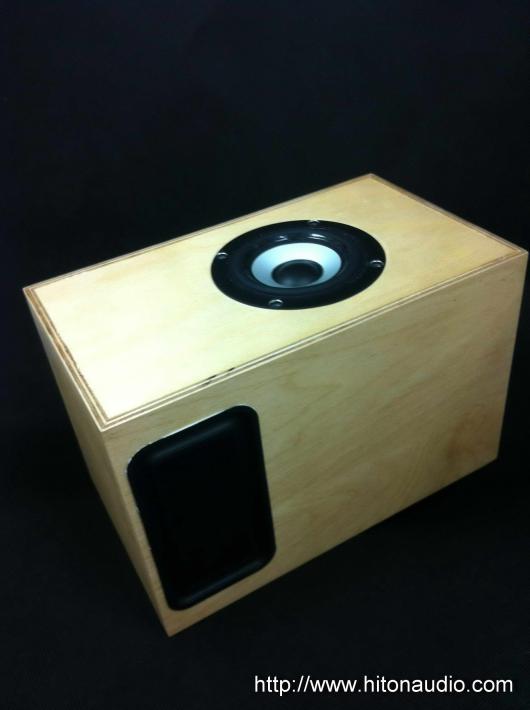

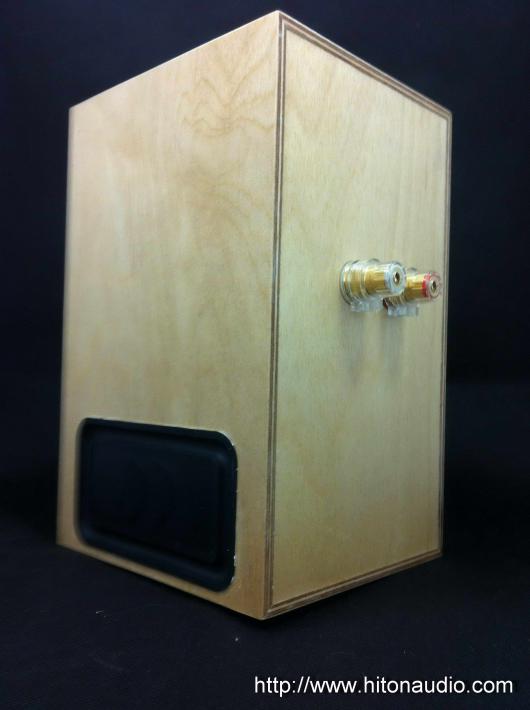

在經過大家初步試聽與詳細的計算討論之後,我們試做了兩對原型機來測試,原型機很快的就製作完畢,使用的是樺木板,相較於概念機,原型機有做了一些修改。





接著就是試聽,低音的表現就真的如同大家預期,得到了相當好的效果,但是還沒告一段落呢!目前大家正持續對原型機進行改進,HitonAudio要再次催生出一個讓人驚艷的佳作!!!

BillChen (追殺比爾)
2014/07/17 21:48  #2

這個好!這個設計實在是太有意思了,竟然想到用這種方式解決小口徑全音域喇叭低音不足的問題,
在DIY喇叭用這樣的PR板我還是第一次看到,造型真的很特別!
樺木板做成的原型機也非常漂亮!看到這裡我都忍不住想再衝上台北聽看看了!

Derek (阿德)
2014/07/17 22:00  #3

BillChen :
這個好!這個設計實在是太有意思了,竟然想到用這種方式解決小口徑全音域喇叭低音不足的問題,
在DIY喇叭用這樣的PR板我還是第一次看到,造型真的很特別!
樺木板做成的原型機也非常漂亮!看到這裡我都忍不住想再衝上台北聽看看了!

陳大哥別偷跑 我也要聽 帶我一起上去

UFO (想不到暱稱)
2014/07/17 22:17  #4

終於成案了!爽啦~~~大家這半個多月來的汗水總算沒有白流!

BigMac (大麥克)
2014/07/17 22:53  #5

歐耶~~~公佈了! 這對喇叭超厲害的啦! 不但外型酷斃了連聲音也秒殺我的電腦喇叭!

TOM1970 (TOM1970)
2014/07/17 23:33  #6

這對看起來很優,量產的價錢會是多少?

Jerry (逆襲的土砲)
2014/07/18 00:09  #7

Derek :
陳大哥別偷跑 我也要聽 帶我一起上去

歡迎喔!這次你們看看能不能週五就上來,不然週六上來的話只有一個晚上可以玩。

Derek (阿德)
2014/07/18 00:22  #8

Jerry :
歡迎喔!這次你們看看能不能週五就上來,不然週六上來的話只有一個晚上可以玩。

不可能啦 我週五要上班 陳大哥也是 下班再過來太趕 應該也只能週六一早出發

ProjectD (藤原拓海)
2014/07/18 00:53  #9

TOM1970 :
這對看起來很優,量產的價錢會是多少?

依照我們這群奧客之前跟廠商盧洨的經驗,新的福利品價錢肯定都便宜到靠北~

ProjectD (藤原拓海)
2014/07/18 01:19  #10

BigMac :
歐耶~~~公佈了! 這對喇叭超厲害的啦! 不但外型酷斃了連聲音也秒殺我的電腦喇叭!

懶X比雞腿.........

bluek (布魯克)
2014/07/18 01:46  #11

我決定這週來台北找你們!W5已經夠嗆了,了現在又多了這兩個讓人心癢癢的好東西,不過來見識一下不行!
