renjie1113 (孤獨飄逸)
2017/10/15 23:31 #1
,一個一個量大小再剪紙來模擬,大致規劃放的位置
,只好先放在變壓器上,改天再弄長線
UFO (想不到暱稱)
2017/10/09 13:15 #2
超讚!
看得我手都癢起來啦!
steroid (music is life)
2017/10/09 21:19 #3
太優了，改機真的很花時間，不過成就感滿滿。
話說回來，SFX-301真的是一部非常優異的擴大機，
手邊沒有10萬以上等級的擴大機，改天抱去音響店PK，
但聲音的密度、音場的氣勢及凝聚絕對不止10萬這等級。
除了膽機需要暖機的通病外，幾乎沒有缺點。
太感謝貓大了。
bluek (布魯克)
2017/10/10 13:42 #4
太強了!
Jerry (逆襲的土砲)
2017/10/17 00:17 #5
r大的赤色彗星夏亞又升級啦!
Bosh (❤❤❤Fostex愛用者❤❤❤)
2017/10/18 12:01 #6
Jerry :
r大的赤色彗星夏亞又升級啦!
這篇貓大也要快點收到作品精選區!超讚!
CatKing (貓貓站長)
2017/10/18 14:41 #7
Bosh :
這篇貓大也要快點收到作品精選區!超讚!

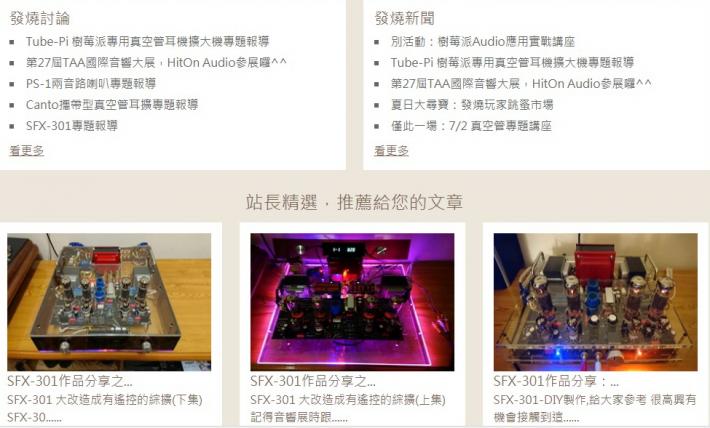

老早就放了，而且連首頁下方的推薦文章區都放了呦~
(那區的第一排那三篇都是孤獨飄逸大大的文章~全是精彩的好文喔~)
P.S: 貓貓最近有空會整理一下文章，但是難免會有疏漏，如果有各位覺得不錯、想推薦的文章也歡迎告訴貓貓，貓貓會立刻把它放進專區以免有遺珠之憾~ line id: milkcat725 或 ada19782006@hotmail 或 0919-545-518(因為手機雙卡的第二張只能是2G,所以這支電話目前是放在老舊的備用機上面，常沒電，打不通可以打0921-426-752，貓貓最近在考慮買新手機，正在煩惱要換哪支好...)
Derek (阿德)
2017/10/18 18:48 #8
Jerry :
r大的赤色彗星夏亞又升級啦!
挖哩勒 這台真夠屌 眼睛已經被閃瞎
renjie1113 (孤獨飄逸)
2017/10/18 21:52 #9
謝謝大家的不棄嫌啦!!!
我盒子排得太大了(45Cm*45CM),超像站上的耳擴的展示盒,
請貓貓大版面修一下,版面都被我占去,太閃了啦!!我自己都不好意思了!!!
sam721108 (阿SAM)
2017/10/19 17:59 #10
renjie1113 :
謝謝大家的不棄嫌啦!!!
我盒子排得太大了(45Cm*45CM),超像站上的耳擴的展示盒,
請貓貓大版面修一下,版面都被我占去,太閃了啦!!我自己都不好意思了!!!
盒子大不是壞事...代表還有升級空間啊...
這台改得真好!小弟也很想要這樣的燈光效果，請教一下要買什麼樣的LED和材料、要怎麼上，麻煩renjie大哥指導，萬分感謝!
renjie1113 (孤獨飄逸)
2017/10/22 19:15 #11
sam721108 :
盒子大不是壞事...代表還有升級空間啊...
這台改得真好!小弟也很想要這樣的燈光效果，請教一下要買什麼樣的LED和材料、要怎麼上，麻煩renjie大哥指導，萬分感謝!

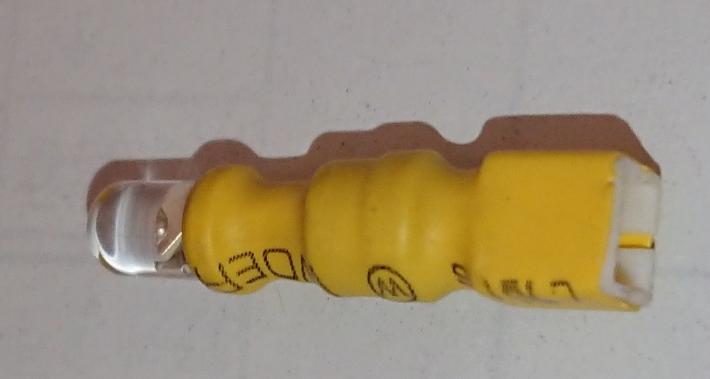

我是沒有另外買LED,我是將原本301上的LED拆下來,用一個腳距2.0mm的公座焊起來的
,準備材料:
1,LED *2 自行選擇DC-3V的(我用原本301上的)
2,腳距2.0mm的公座 *2個
3, 腳距2.0mm的母座帶線雙頭30cm (長度自行決定)
步驟:
1,先用奇異筆將LED與PCBA對應的腳作記號
2,用烙鐵卸下LED
3,將LED與一個腳距2.0mm的公座的腳對焊接,並套上套管(我的中間有套環可忽略)
4,另一個腳距2.0mm的公座請焊301原LED的位置
5,腳距2.0mm的母座帶線雙頭的一頭插在301PCB的LED公座上
6,確認301PCB上的奇異筆記號對應是線材上的哪種顏色(一定要跟LED上一樣)
7,腳距2.0mm的母座帶線雙頭的另一頭插在剛做好的LED上
8,確認LED上的奇異筆記號對應是線材上的哪種顏色(一定要跟301PCB上一樣)
9,上電測試是否會亮
10,不會亮,關機,將線材LED端的線互換就行了
11,在301的壓克力(上下兩片及位置請自行選擇越中間越好),用4.5~5mm的鑽頭,慢速鑽下去
如果不想鑽穿,請先標記鑽頭深度停止線,
12,最後把LED塞進去,鬆鬆的話在LED凸出的地方一滴(小滴)三秒膠就能固定了
琥珀光LED用4.5mm鑽頭剛好卡住
藍光LED比較胖建議用5mm鑽頭
就這樣啦!!有問題再跟我說!! 祝您改機順利,愉快!!
