求救!! SF801 DIY完成上電 冒小煙

wayyoung (wayyoung)
2018/01/21 18:22  #1

小弟DIY SF801上電後藍 紅2 LED皆亮相當開心，拿電錶量真空管座4 5 腳卻只有0.5 V，不是說明書上的12V，這時突然發出小小的碰聲，冒了一小朵白煙，嚇的馬上把電源關了。
再仔細檢查了一下，發現小弟粗心的把D3 Zener diode裝反了，除了這個之後，似乎看不出其他明顯的問題
想請問要怎麼檢查煙是那邊出來的?? 後續需要怎麼處理??

PS D3看起來沒燒穿
謝謝


相關文章

CatKing (貓貓站長)
2018/01/21 18:36  #2

我剛好正在發活動公告，馬上就看到您的文章了~
別擔心~我幫您處理~直接打電話用講的比較快!
0919-545-518要是這支收不到訊號請打0921-426-752

wayyoung (wayyoung)
2018/01/21 19:44  #3

CatKing :
我剛好正在發活動公告，馬上就看到您的文章了~
別擔心~我幫您處理~直接打電話用講的比較快!
0919-545-518要是這支收不到訊號請打0921-426-752

站長您好
把D3按正常裝回去後 上電已可量到真空管座腳4 5為12.5 V
但是插上真空管上電10分後，TP1可以由R14調整至30V，但TP2用R16最低只能調到38V(38~45)
是否有簡易的debug 方式??還是需要寄回去請站長幫忙??

謝謝



CatKing (貓貓站長)
2018/01/22 10:23  #4

wayyoung :
站長您好
把D3按正常裝回去後 上電已可量到真空管座腳4 5為12.5 V
但是插上真空管上電10分後，TP1可以由R14調整至30V，但TP2用R16最低只能調到38V(38~45)
是否有簡易的debug 方式??還是需要寄回去請站長幫忙??

謝謝



忘了跟您說，請拍張正面和反面的照片讓我看看~~~

wayyoung (wayyoung)
2018/01/22 13:47  #5

CatKing :
忘了跟您說，請拍張正面和反面的照片讓我看看~~~

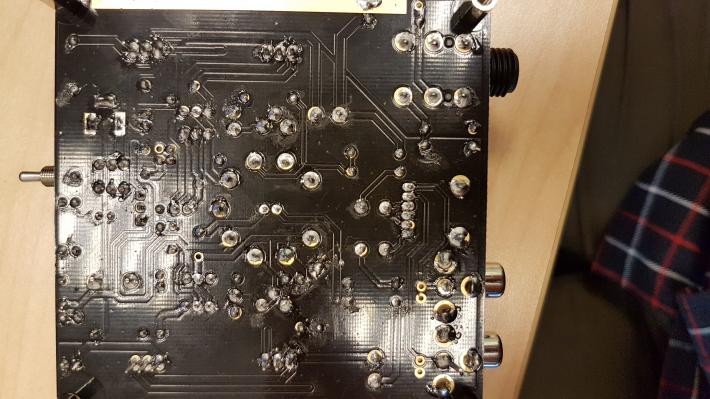

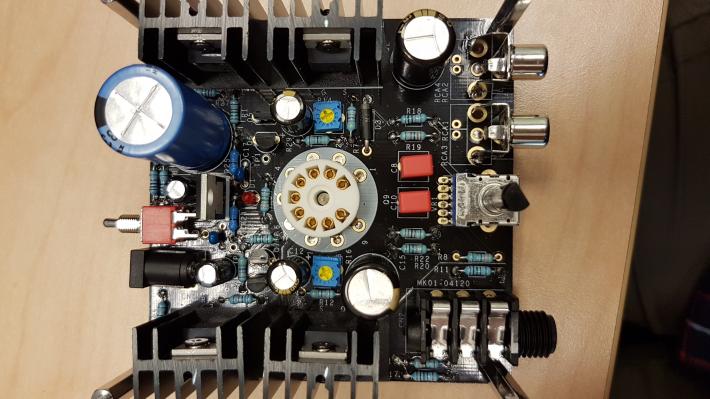

感謝站長熱情相助，底下是圖片

rockman (洛克人)
2018/01/22 15:07  #6

wayyoung :
感謝站長熱情相助，底下是圖片

照片解析度不夠高，放大看不太清楚...
先檢查看看有沒有短路或冷焊

wayyoung (wayyoung)
2018/01/22 18:20  #7

rockman :
照片解析度不夠高，放大看不太清楚...
先檢查看看有沒有短路或冷焊

站長你好
下午查了一下發現有一顆IRF610故障，買新的來換過後已經可以了，謝謝!!

Jerry (逆襲的土砲)
2018/01/22 19:03  #8

wayyoung :
站長你好
下午查了一下發現有一顆IRF610故障，買新的來換過後已經可以了，謝謝!!

挖挖挖!R大篡位了

wayyoung (wayyoung)
2018/01/22 19:39  #9

Jerry :
挖挖挖!R大篡位了

sorry…沒注意到是rockman大大而非站長…非常抱歉…

rockman (洛克人)
2018/01/22 20:21  #10

wayyoung :
sorry…沒注意到是rockman大大而非站長…非常抱歉…

W大別理他，那個傢伙最喜歡挖坑給人跳，習慣就好enlightened
P.S:恭喜你修好了!

Bosh (❤❤❤Fostex愛用者❤❤❤)
2018/01/24 09:35  #11

wayyoung :
站長你好
下午查了一下發現有一顆IRF610故障，買新的來換過後已經可以了，謝謝!!

這顆IC很怕靜電大家拿的時候要小心broken heart
