SFX-301還魂記~^^

CatKing (貓貓站長)
2019/06/22 17:04  #1

昨晚公館的張大大把他生病的SFX-301拿給貓貓醫治，症狀是一支管子疑似掛掉~@@
所以今天貓貓就來檢查這位病號，這位病號大約兩歲，每天聆聽的時間都很長。

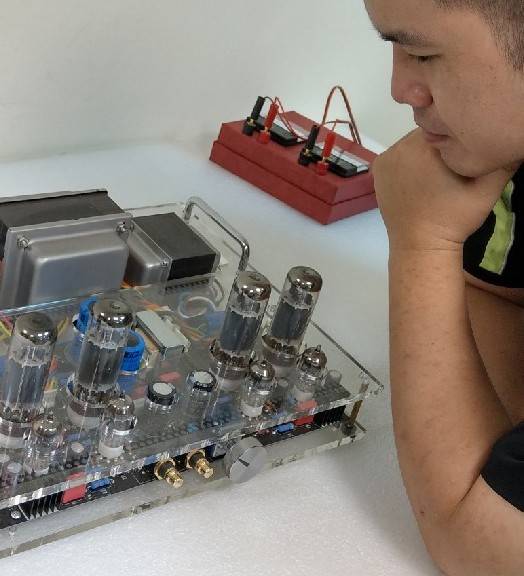

這張是串門子的網友幫貓貓拍的，先從外觀檢查起~


大家猜猜這個紅色盒子是什麼? 等等告訴各位~^^

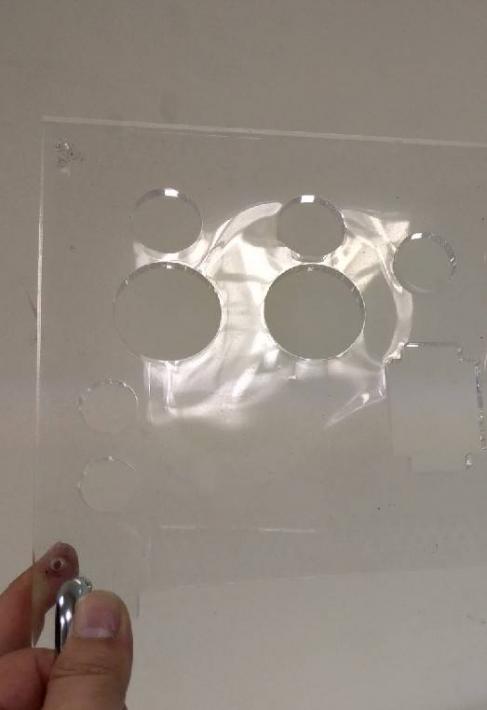

壓克力上蓋受到異常高溫導致變形，遠遠看不出來，拆下來之後對著日光燈照就會看到很明顯的變形，內側(右一)那根管子是熱源，大家猜猜這樣代表兇手是內側那根管子嗎?
壞掉的管子是內側那根嗎??
還沒猜之前不可以往下拉喔~
不
能
偷
看
答
案



公布答案：兇手是外側那根管子(右二)，您猜對了嗎?^^
可能有人會問為什麼?
原因就在於，SFX-301的真空管每邊兩根一組，每組管子都是有配對過的喔! 兩根管子電流數值都是非常接近的~正負誤差在10mA之內，比如右1是55mA、右二是60mA!
那麼，右二的管子壞掉了、不工作了(可能會降低或乾脆變成0mA)，這時電流通通由右一負擔，右一的電流就會衝高，右二的電流越低右一就會相對的越高，他們是這種關係.....@0@
所以右二的電流低到0，右一可能會衝到90mA甚至衝到到100mA，這時右一就會變的超亮超熱，如果主人發現這種狀況卻忽視它，時間久了右一也跟著壞掉啦~XD  所以可以說右一是被右二害死的，兇手是右二

幸運的是，在這個病例中，因為她的主人提早發現、馬上打電話給貓貓，因此這個案例中的右一還沒死，真是不幸中的大幸~^^
至於這台的右二則是死透了~電流數值為0

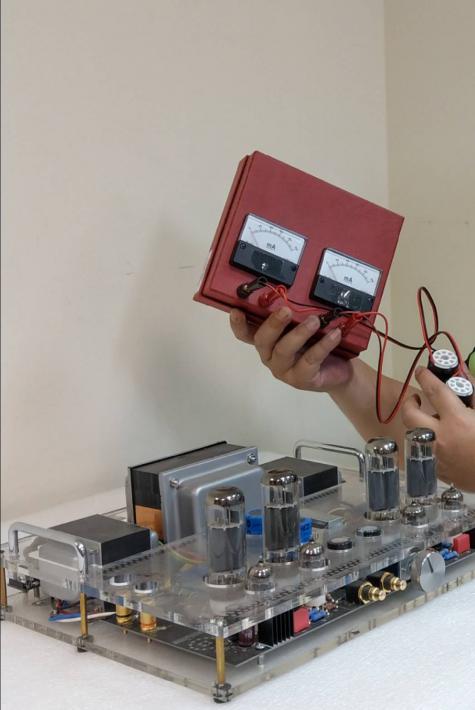

這個紅色的盒子是貓貓製作的電流檢測器~很容易DIY的喔!^^

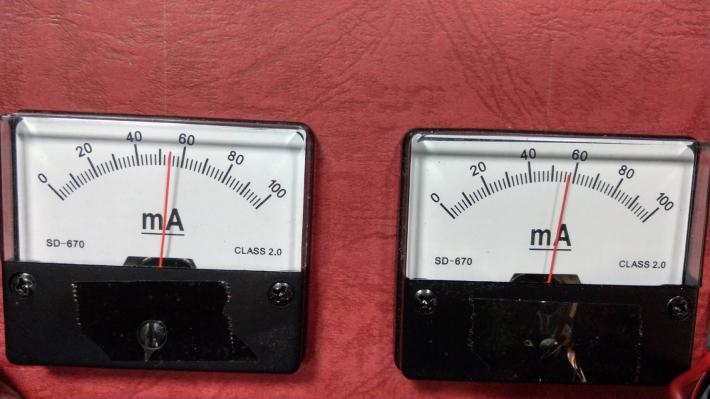

正常的狀態應該是這樣~左右電流誤差不大(10mA之內為佳)~

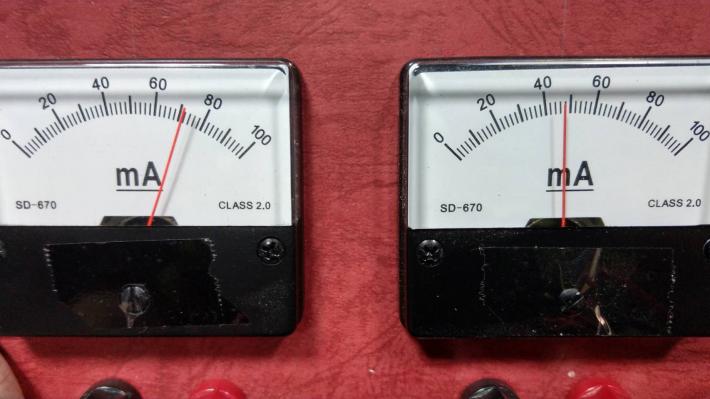

像這個誤差達超過20mA，不太優! 電流高的那支管子也會比較燙!
這兩張照片只示意圖而已，這台病號的右二數值是0mA~>_<
然後右一的狀況也不太好，電流偏低!(當備用管吧)
最佳處置方式是更換兩根配對好的新管子~@@

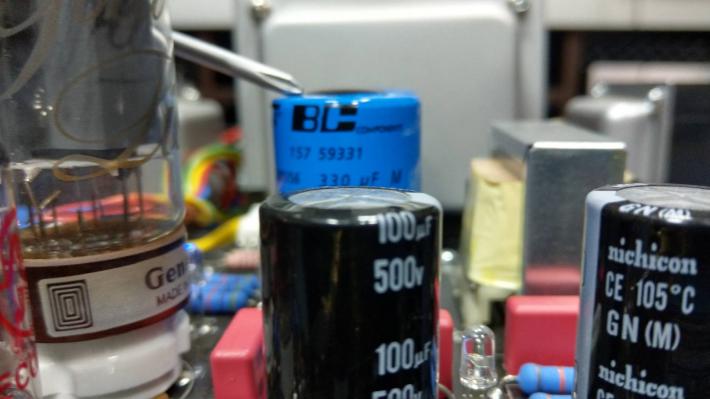

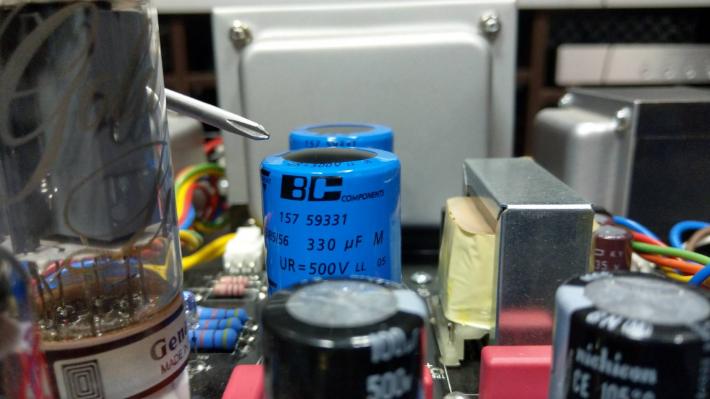

然後貓貓順便發現了一件事!


大家有發現嗎?

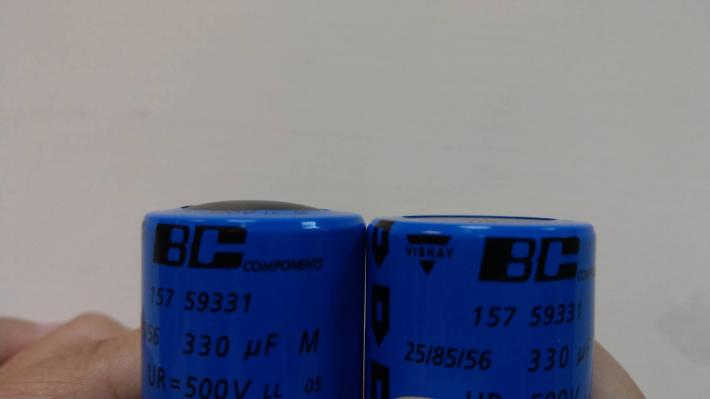

和正常的電容放在一起就看的很明顯了，這顆電容頂端已經凸起...快掛了，這兩顆電容負責供電給四支KT77，是很重要的電容，一定要換!
全都弄好之後，這台SF-301又是一尾活龍啦~^0^


相關文章

Jerry (逆襲的土砲)
2019/06/22 17:16  #2

我的SFX-301操了兩年到現在還是健健康康啦!

Bosh (❤❤❤Fostex愛用者❤❤❤)
2019/06/23 17:35  #3

Jerry :
我的SFX-301操了兩年到現在還是健健康康啦!

你真的是蠻操的...

UFO (想不到暱稱)
2019/06/23 23:08  #4

Jerry :
我的SFX-301操了兩年到現在還是健健康康啦!

如果長時間播放保持環境通風良好可以幫機器延年益壽!

Derek (阿德)
2019/06/24 19:19  #5

Bosh :
你真的是蠻操的...

傑哥是怎麼個操法

Leon (DIY才是王道)
2019/06/24 21:51  #6

Derek :
傑哥是怎麼個操法

聽說都沒關機

Jerry (逆襲的土砲)
2019/06/25 10:25  #7

Leon :
聽說都沒關機

怎麼可能都沒關，只是常常忘記關機


BillChen (追殺比爾)
2019/06/27 20:31  #8

Jerry :
我的SFX-301操了兩年到現在還是健健康康啦!

​301不僅僅是聲音好，還相當耐操devil
