SF-801完工囉~^^

CatKing (貓貓站長)
2019/07/21 00:49  #1

貓貓幫彰化網友製作的SF-801已經在上週做好了~^^
順便分享一下SF-801的歷代改版，這兩天是假日，幫站上生產的廠商休假所以貓貓也找不到人可以確認，貓貓姑且先依自己記憶寫出，日期可能會有錯但應該相差不遠~>v<
初版SF-801(年份2014，已絕版)：綠色PCB板，SF-801的最早版本，特色是開關機會有啵的一聲，因為會嚇到人所以在下次的改版就被修改了。
第二版SF-801(年份2015年，已絕版：綠色PCB板，SF-801的第一次改進型，電源開關前方多出了一個晶體以及兩顆電容，開關機的啵聲沒有了，多了一道電路對聲音會不會帶來影響各有一派人支持，但至少不會再嚇到人了~XD
第三版SF-801(2015年，已絕版)：綠色PCB板，SF-801的第二次改進型，除了第一次改進項目之外新增接地強化，正反兩面多了兩條銀色接地，這個版本在正面電晶體散熱片下方要強制使用內附的綠色絕緣片喔~
第四版SF-801(2015年，已絕版)：綠色PCB板，SF-801的第三次改進型，PCB正面的接地條取消，沒附絕緣片，因為這個版本不需要強制使用絕緣片了，但還是建議貼上絕緣膠帶以免散熱片刮傷PCB版導致短路。
第五版SF-801(2016年，已絕版)：黑色PCB板，SF-801的第四次改進型，PCB板優化，正面的散熱片下方增加白色防焊區域避免散熱片刮傷PCB板。
第六版SF-801(2017年，已絕版)：藏青色PCB板，SF-801的第五次改進型，除了第五版的優化項目之外還增加了貫孔強化，有別於以往的銀色貫孔，閃亮亮的金色灌孔是這個版本的特色!
第七版SF-801(2018年~現今)：藏青色PCB板，SF-801的第六次改進型，PCB板和零件都沒變，唯一變動的是真空管由JJ ECC82金腳版升級成JJ ECC802S金腳版!
大家可以看到SF-801從2017年之後就沒有再改版了(2018升級管子不算的話)，這代表她經過幾次的進化，現在已經到達了一個非常成熟的階段了喔~^^

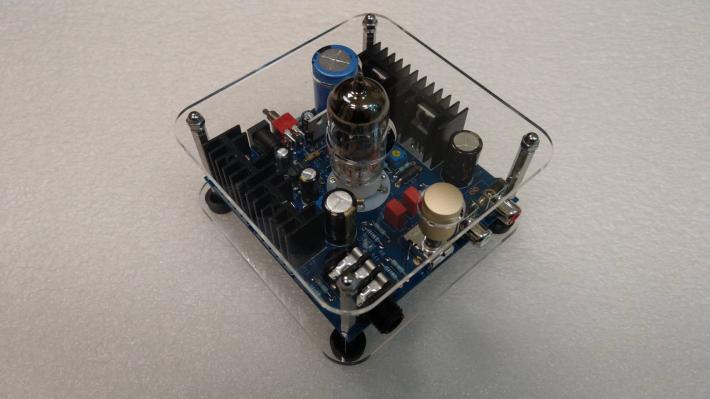

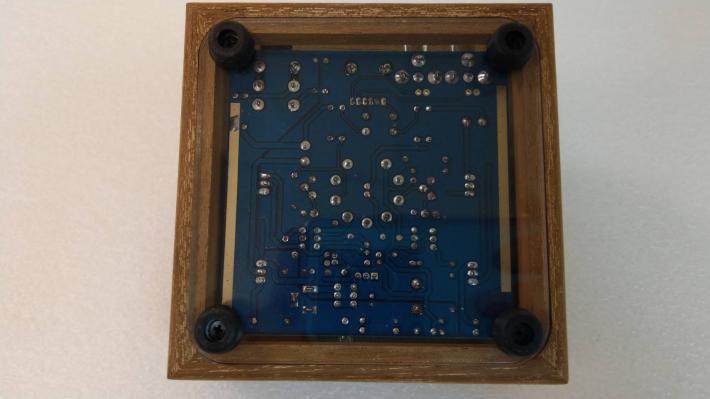

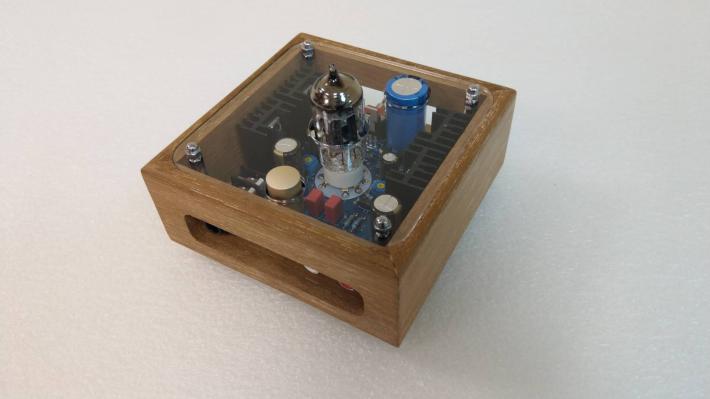

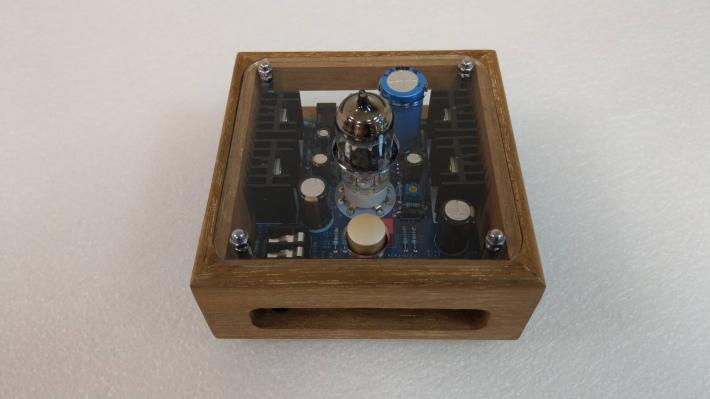

最後補上完工照片：

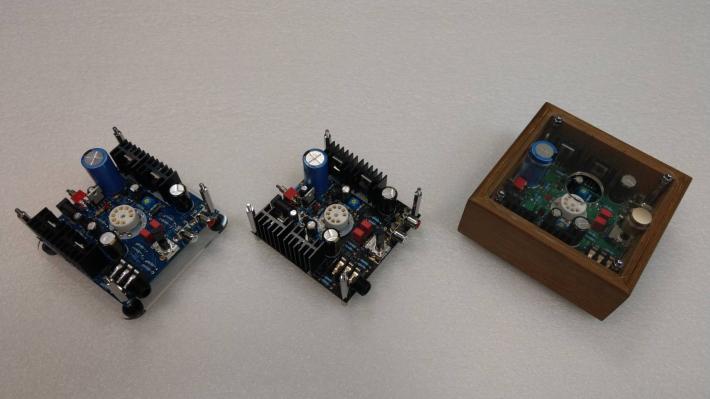

最後那張是貓貓手邊三個版本的合照，大家知道這是哪三個版本嗎?^^







相關文章

Derek (阿德)
2019/07/21 00:39  #2

801一直在進化 讚heart
