SF-701 kit開發紀要

管理者 (貓貓站長)
2014/10/06 17:34  #1

前言

經過站上眾多熱心網友將近三個月的努力,大家期待已久的超高C/P值擴大機終於問世了!

這個小巧玲瓏的擴大機,集結了站上網友們的巧思與對聲音的品味、對品質的堅持!

站長在此也特別感謝我們優秀的OEM/ODM廠商們能夠提供我們專業昂貴的測試設備與技術支援,並且願意以非常棒的價格幫我們生產,讓更多的網友都能夠以便宜實惠的價錢得到高品質高性能的擴大機。

這是繼讓人驚艷的W5-1880kit之後,我們Hiton Audio所推出的第二個作品,是大家集體創作的第二個成功案例! 同時也象徵著我們Hiton Audio正一步步開始茁壯。

再次感謝所有參與擴大機開發的熱心網友和專業敬業的協力廠商們。






緣起

前陣子大家努力的腦力激盪,條列出想要的東西,然後再去尋求將它變成福利品的可能,在擴大機的部分,市面上的擴大機良莠不齊,價位低的例如淘寶上面的大陸貨,不但沒保障而且品質堪慮,價位高的又難保買到大而無當或是華而不實的產品,所以我們希望可以得到提供DIY的優質、功率足夠的擴大機,除了規格、品質、音色、要讓玩家滿意、我們也希望它可以是初接觸音響的新手都買的下手的價錢,讓新手們免除被高價坑殺或是買到便宜爛貨的不幸,讓更多人可以輕鬆無負擔的進入音響的世界、享受音樂帶來的感動,為台灣音響界增加更多的新血!

前情題要:http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=173


開發團隊

同樣的還是由站長擔任召集人,因為參加擴大機專案的網友太多了,所以這裡只列出主要人員,由專精電子的SKY和阿昌領銜操刀、電子專長的Bluedream、raychang1225、Eason、kane…等人是主要的協助者。

初期開發階段

在決定要弄一個擴大機之後,大家就開始四處尋找合適的樣品,透過各自的人脈和管道提供了很多參考用的的擴大機原型,經過了漫長的討論,最後依據大家的需求條件過濾出了最適合的擴大機,大家的需求是:

一、方便擺放於桌面,體積輕巧不佔空間。
二、能夠提供一個聲道50瓦(4歐姆)的功率。
三、能夠輕易的推動效率低的喇叭。
四、優秀的Layout及講究的用料。
五、便宜實惠的價格。


經過不斷的討論以及試聽,最後我們選用的是Class D的擴大機,或許有些網友們對於D類擴大機的印象仍停留在早期IC技術不成熟的時候,當時的D類擴大機確實有著聲音表現不佳、生冷、偏硬、的評語,隨著科技的進步,近期的D類擴大機性能越來越好,連Hi-End大廠如MolaMola、TAD、Burmester…等也一直都有D類擴大機的產品。

由於D類擴大機高效率的特性,能源利用率高達90%,也不會發出太大的熱量,不但節能環保,整個體機也可以做的非常小巧精緻!

環保是大家非常關心的重點更是未來的趨勢,我們都是地球上的一份子,所以要愛護我們生存的地球,D類擴大機是最綠色的擴大機,能為環保盡一份心力,也能減少能源浪費,更能節省電費的開銷!

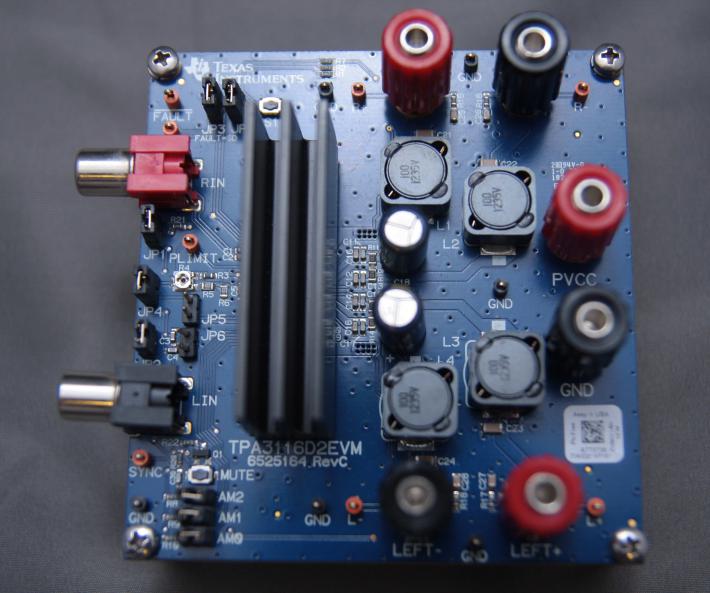

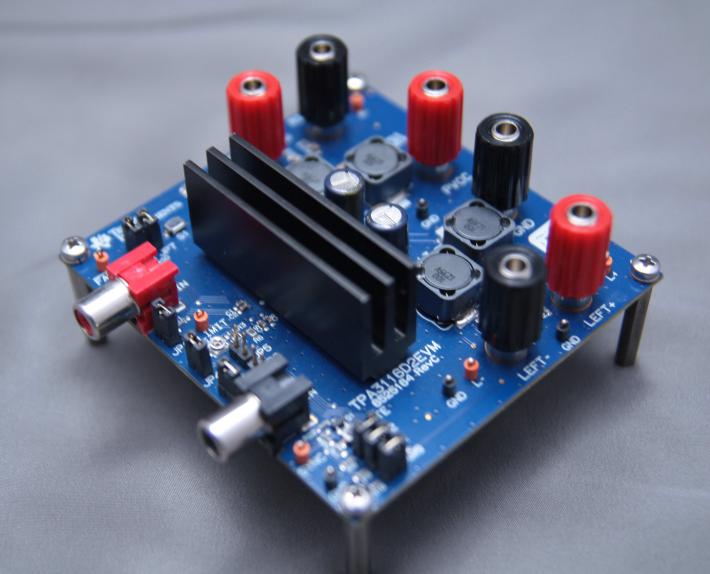

這塊TPA3116D2EVM板是網友所提供的,也是在眾多樣品之中脫穎而出的優勝者,它是德州儀器所生產的EVM板,所使用的晶片是TPA3116D2。



這次的主角登場TPA3116D2

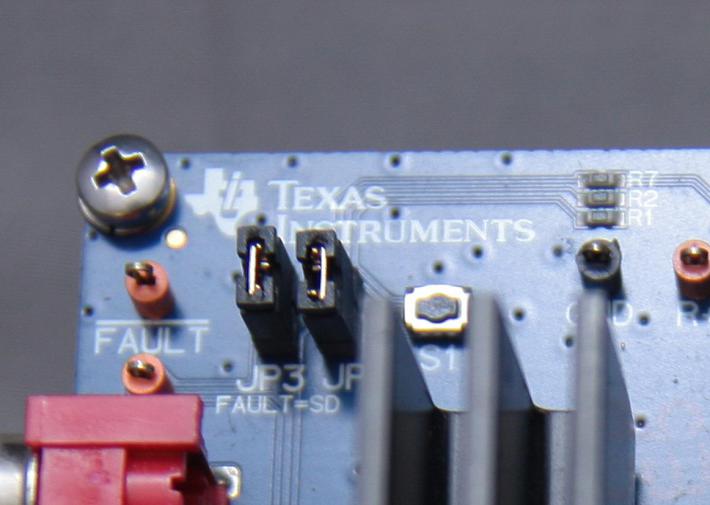

德州儀器出品! 可以清楚的看到左上角的TI商標

以下為該板的資料,這個官方EVM售價為美金152元,折合台幣約四千五百多元,這是德州儀器專門用來給廠商開發搭載該晶片的產品所推出的工程專用板。

http://www.digikey.com/product-search/en/programmers-development-systems/evaluation-boards-audio-amplifiers/2622523?k=tpa3116

它的特性和規格都符合我們的需求,德州儀器所提供的相關數據非常詳盡,至於廠商們實際做出來的東西好不好,就要看各自的功力了!


相當漂亮呢!雖然元件都很陽春,不過對EVM板來說這就是標準配備。

於是大家好好的仔細的研究了EVM機一番(趴趴妹妹給它取了名字叫作小藍)。


中期開發階段

詳細的研究了小藍之後,就進入了路線之爭,有人希望可以多一些功能,例如加入讀卡機、USB插槽、FM收音、高低音可調,有人希望可以一顆IC做成一個聲道、展現單聲道一百瓦的能耐,有人希望做成2.1聲道……等各種訴求。
經過漫長的討論之後,終於有了共識,那就是單純化的線路佈局、捨棄花俏的功能只追求最根本的聲音表現!

如果加了很多功能、做得很複雜,除了增加成本之外,也會增加干擾因素,花俏的功能有了,但要把這些功能的品質要求到一定水準必定會有相對應的成本,如果只是半調子的功能,俗話說的好,鼯鼠五技而窮,君不見現在市面上有太多的擴大機,不但功能多而且還有遙控器,有些還相當平價,但是有幾台的聲音是能聽的?

我寧可不要這些功能。換句話說就是返璞歸真,把每一分成本都用在追求基本聲音的表現,把最基本的功能做到最好,如果最基本的功能不好,就算它的功能再多我也不想買回家使用。

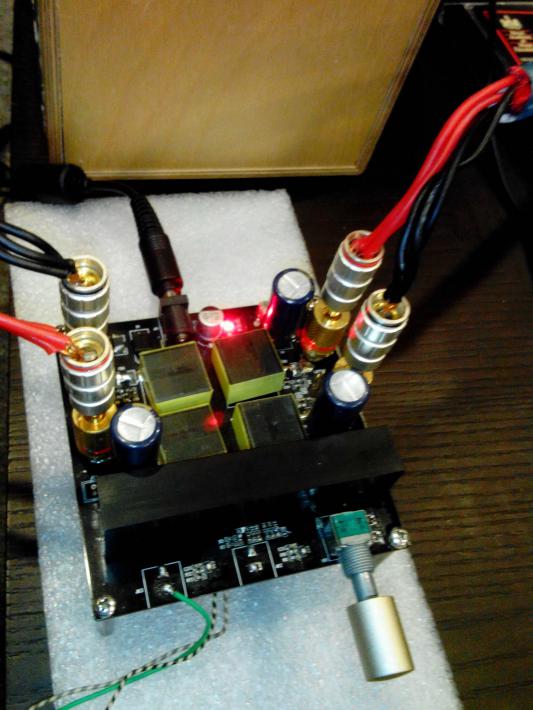

很快的原型板就在我們專精電子的網友sky、阿昌領軍之下layout完成,也做出了原型機(如圖)



原型機機出現囉!


除了單純的線路之外,用料也是我們最基本的要求,有人說,有良心的設計師,設計產品時的心態就像是要做給自己用的一樣,只會用好的材料…事實上這台AMP就是我們自己要用的,所以當然一定要用好料啦 XD

外觀設計的部份,也是陷入百家爭鳴的狀態 =.=

有人提議金屬殼、有人提議木殼、有人提議壓克力殼、有人乾脆提議最省成本的裸裝……。

經過好幾次研討會,最後拍板定案,討論的結果和功能方面的爭論有雷同之處,也就是返璞歸真,不花費多餘的費用在花俏的外觀,因為每個人的喜好都不同,沒有一種外觀是絕對受到所有人喜愛的,與其投入額外成本在外觀,不僅整體價格會提高,違背我們便宜實惠的初衷,也會偏離我們的重點:聲音。

因此大家還是決定將所有的成本集中在聲音和用料上面,沒有人希望做出一台外觀花俏、但是內在遜色、華而不實的東西,也不希望做出一台外觀華麗、但是價錢讓人看了就倒彈三尺、難以入手的東西!

最終的外觀大家決定採用經典的kit構型,也就是銅柱、腳墊加上透明壓克力板的簡約造型,不但乾淨俐落、通風良好易於散熱、也符合我們作品diy的定位與diy的精神!

機板、零件一目瞭然,不怕被人看透,不需要靠花俏的外表遮醜,因為它擁有傲人的內在,玩家色彩濃厚、標準的硬派風格
heart

為了增加質感,我們特別選用了鍍鉻處理的銅柱,除了可以避免氧化之外,看起來也很有科技感,壓克力板上特別印上了我們網站的Logo,板子的顏色經過大家投票之後決定在正式版本使用綠色。

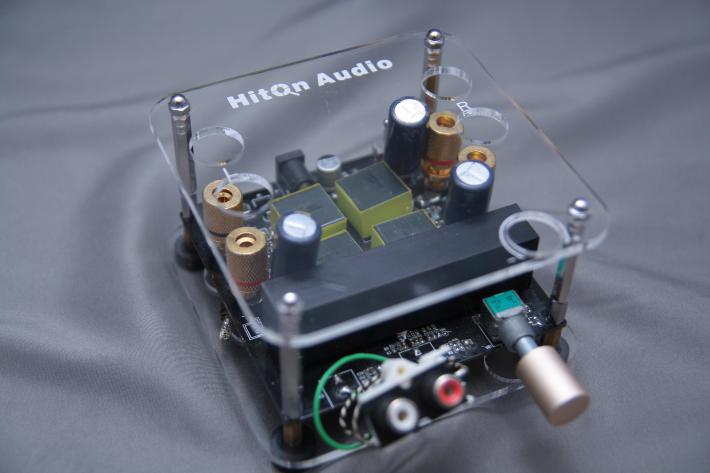

壓克力上蓋有打上我們網站的LOGO喔!

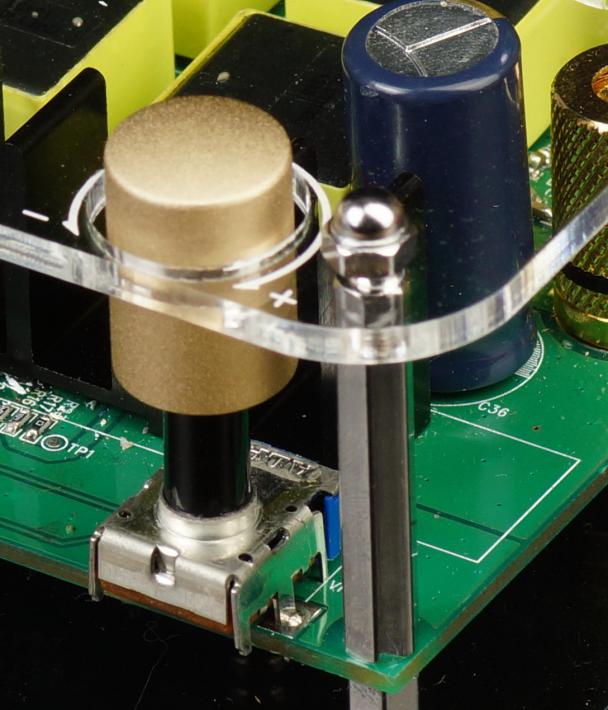

旋鈕的部份我們選用鋁質旋鈕,為了增加質感,特別在噴砂處理完畢之後再進行陽極處理,搭配ALPS的可變電阻,轉起來手感超好的,ALPS的可變電阻非常滑順、噴砂的旋鈕磨擦力極佳一點也不會滑手。


質感手感兼俱!

這樣的構型不但機能性好,而且所花費的成本非常漂亮,提供給玩家一個C/P值最高的外觀,如果玩家想要自己另外diy一個外殼也很簡單,不管是鐵盒、木盒、鋁盒、壓克力盒、紙盒(我想應該沒人會想用這個吧 =.=)只要外殼設計好了、線路安排妥善,就可以輕易的以目前構型為基礎進行個人化的改裝,這個擴大機還沒開賣,站上幾位手上功夫好的網友已經躍躍欲試想要diy屬於自己的個性化外盒呢!

站長這裡也歡迎大家發揮自己的巧思,如果完成了diy的外盒請勇敢秀出來與網友們分享喔!

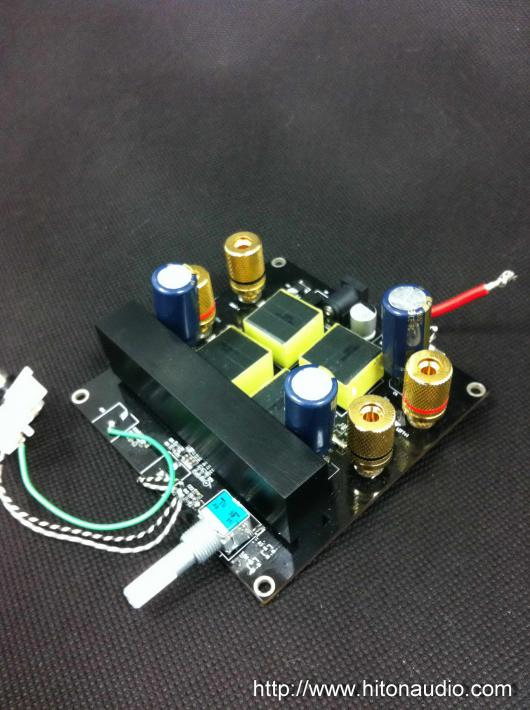

接下來大家開始不斷的對小黑(一樣是趴趴取的名字 = = )進行試聽、檢討、修改、測試…的輪迴,大夥密集的進行這個作品的研究討論,三不五時在下班之後聚會,足跡遍及四大速食店以及各種餐廳(好像很多人因此變肥了XD),假日則是跑到廠商那邊借設備及試聽場地。



小黑的LED是紅色的

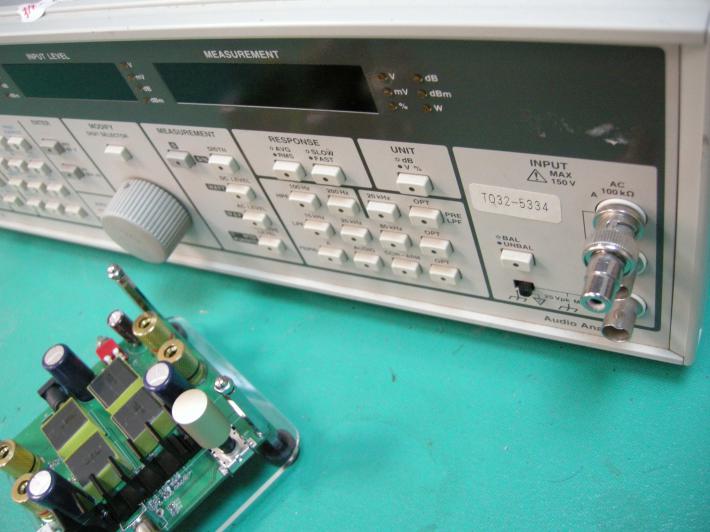

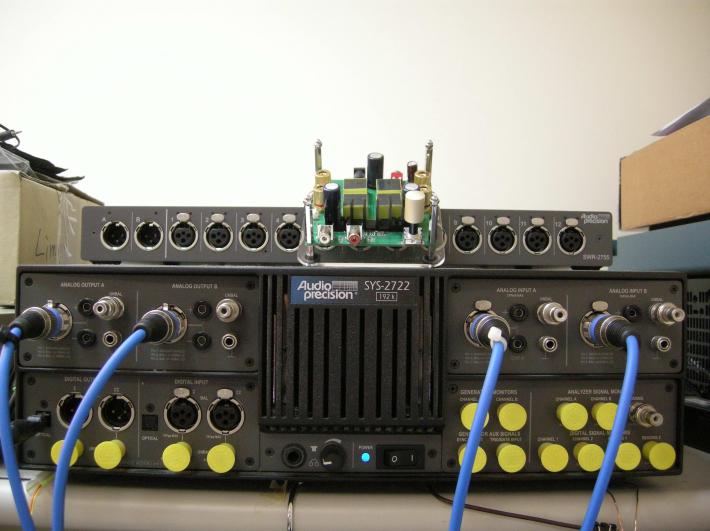

身價破百萬的AP SYS-2722

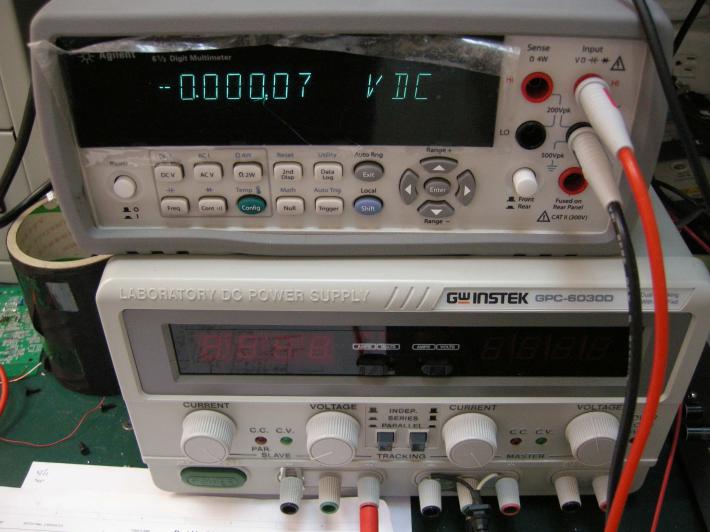

還有眾多測試儀器




後期開發階段

經過一番嚴苛的折騰,終於在九月初完成了試做機! (又被趴趴取名叫小綠了~囧)

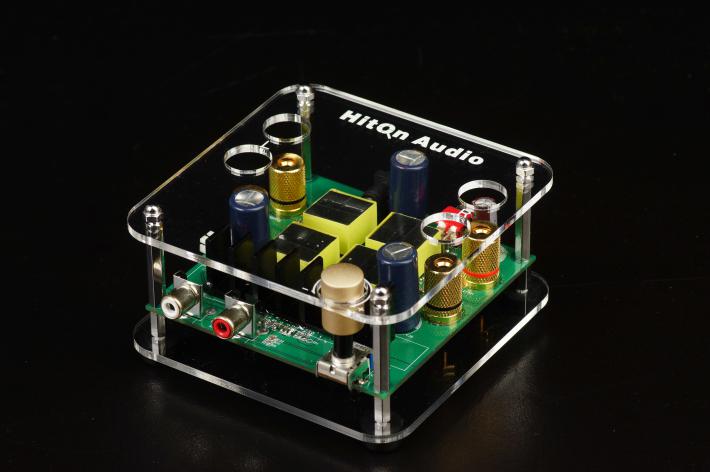

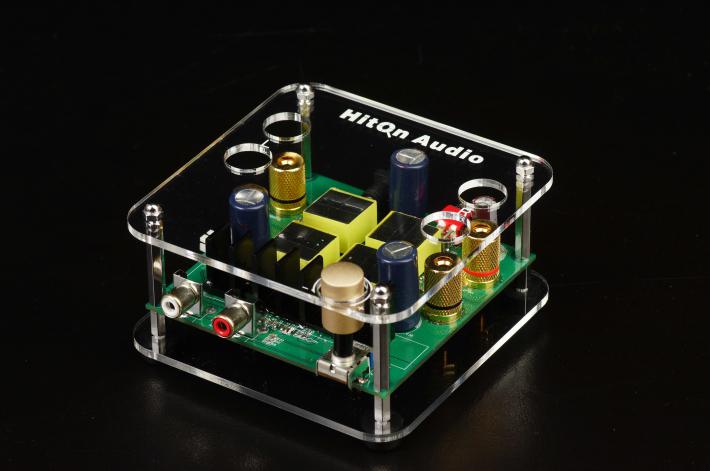

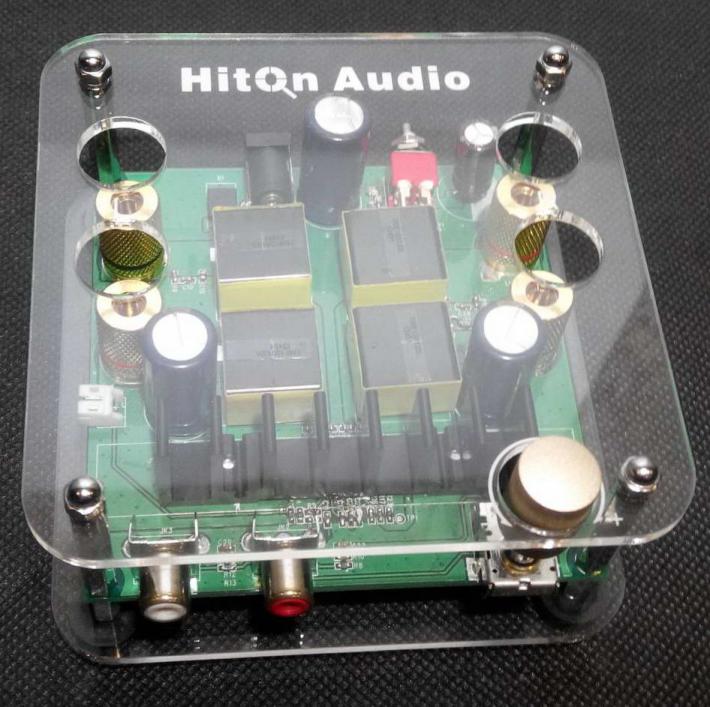

小綠登場!

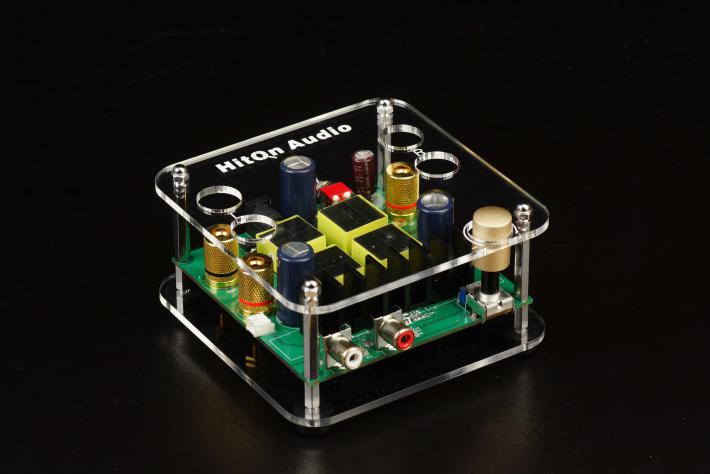

越來越漂亮了~

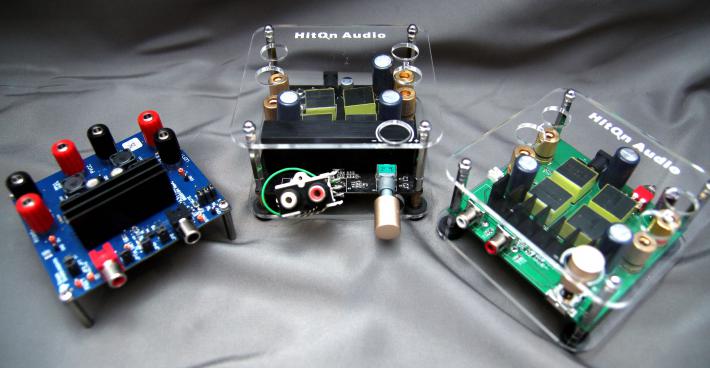

TPA3116D2三兄弟!

小綠和小黑一樣全部都是用手工焊的,但是正式版的很多零件會用SMD(過錫爐)的方式施工喔!接下來小綠也遭受到和小黑相同的命運,被我們狠狠的惡操了好一陣子。

經過了試聽、討論、與修改,小綠也越來越完美,網友們試聽之後的意見都會被認真的討論,我們不放過每一個意見的回饋,關於這一點,我們專業負責的協力廠商和我們同樣堅持!

例如有ㄧ次內壢的網友文文到BLT試聽,聽到小綠的聲音之後覺得有點吵,當天晚上的討論會大家就很認真的在研究當時的版本是否需要調整,但聽過之後卻發現沒那個問題。

隔天我們把這件事告訴廠商,雖然初步判斷應該事是錄音問題,但他們還是強力要求我們把當天那片光碟弄來仔細確認,因此就有了那天的中原夜市之旅XD

大夥下班之後直接騎車到內壢跟文文拿那片藍光光碟,順便去中原夜市吃東西!

http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=211

東西拿回來之後當然又被狠狠的聽了一頓,經過分析及各種交叉測試,聽到裡面的歌很多都會唱了說….=.=  後來終於確定是這片演場會現場光碟的特性問題。
由這個例子就可以知道我們這些玩家的執著程度,為了弄出滿意的作品什麼熱血的事都幹的出來 XD


就是這片光碟! 大夥為了得到它下班直殺中壢……..!!!(謎之音:其實目標是吃中原夜市吧 =..=)

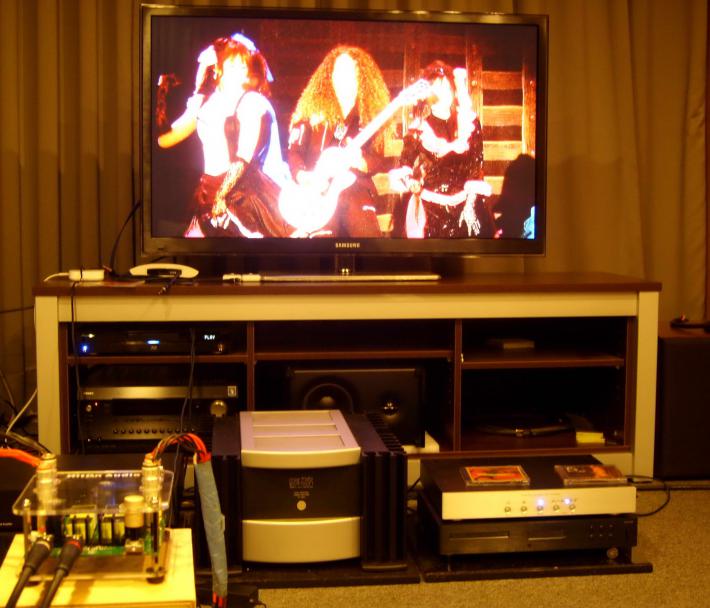

努力的試聽中,我們借用專業視聽室使用眾多的擴大機和喇叭交叉測試

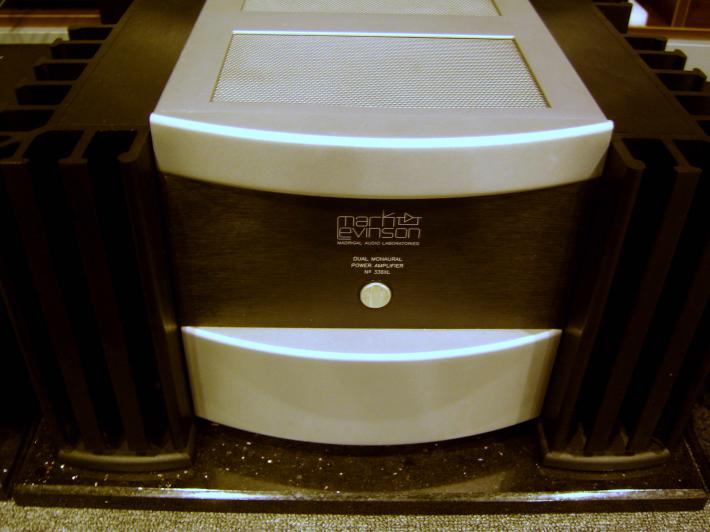

不只平價擴大機,我們還動用了動用了身價60萬的MARK LEVINSON NO.336XL


還有GOLDMUND MIMESIS 330…..

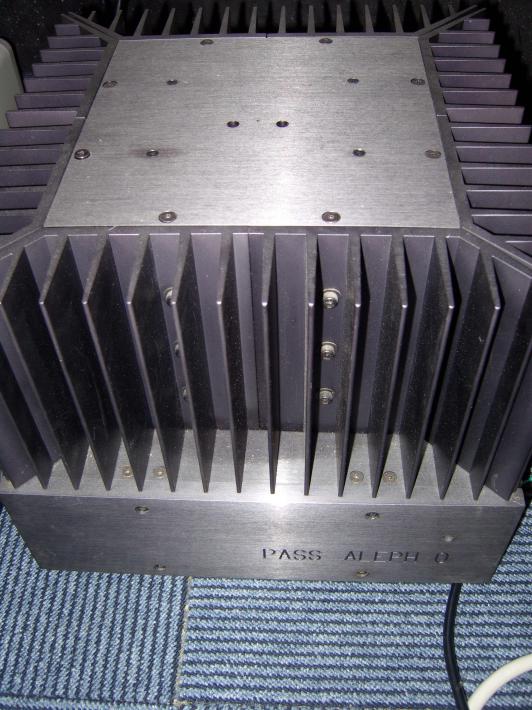

還有PASS ALEPH 0……..真是殺小雞用牛刀 XD

試聽的感覺不是三言兩語就可以說的完的,所以我之後再抽空用一篇專文來詳述囉~
接著,我們就來好好的介紹一下小綠啦~
我們先來看看它的用料:

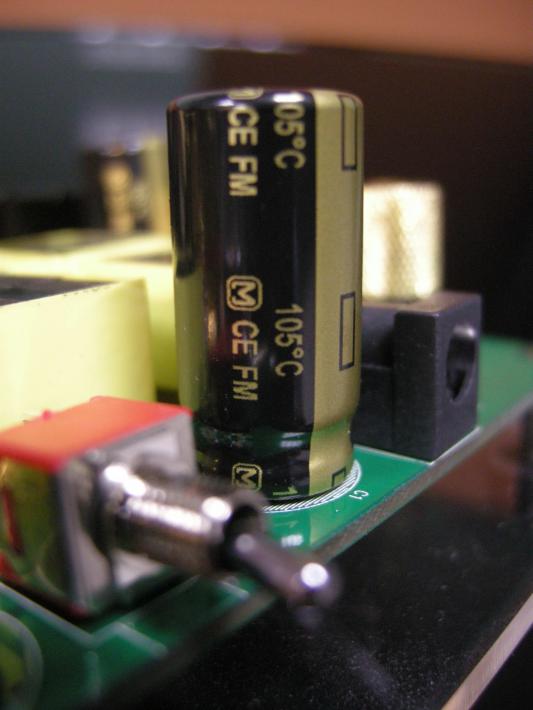

我們採用有口皆碑的日系電容!

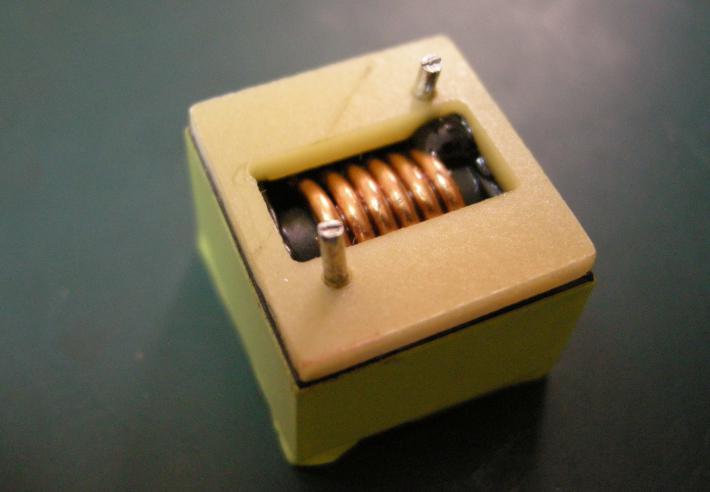

高品質大電流電感,仔細看裡面的粗壯線徑!

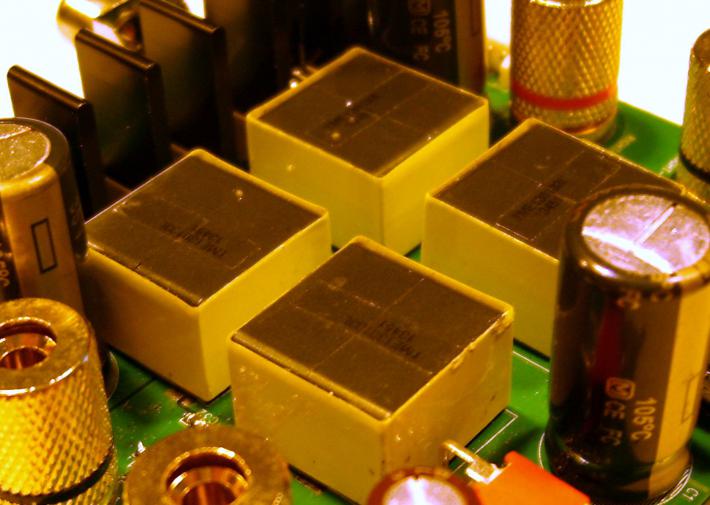

超大顆,份量十足!

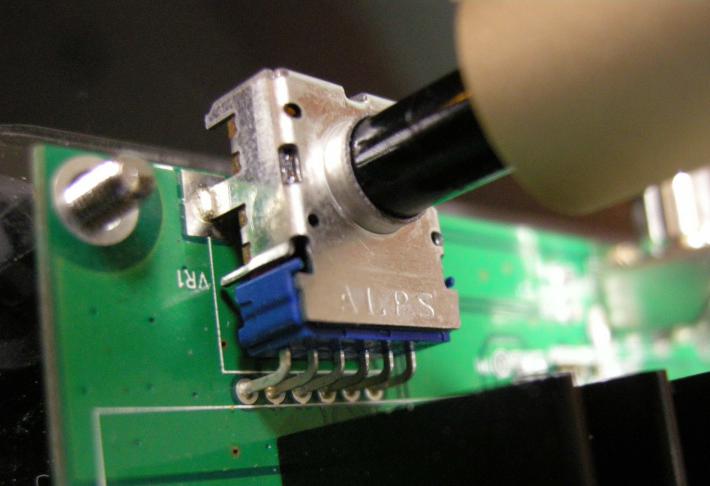

音量調整部份我們採用在玩家之間評價非常好的ALPS可變電阻!

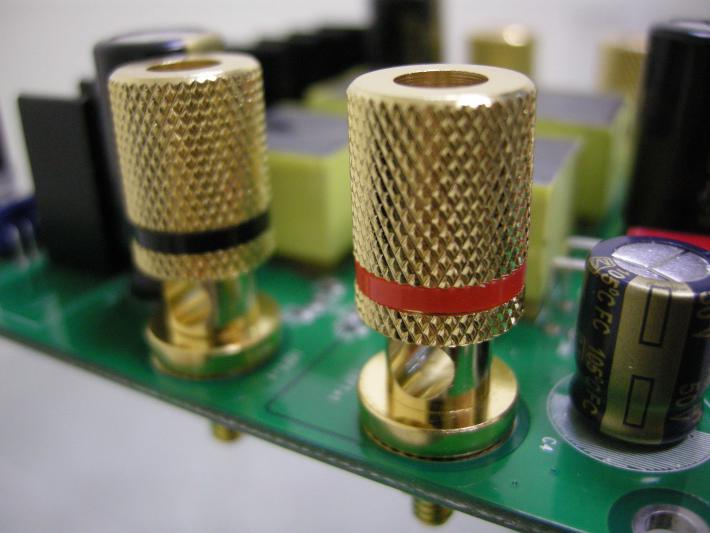

閃閃動人的高品質三用端子!

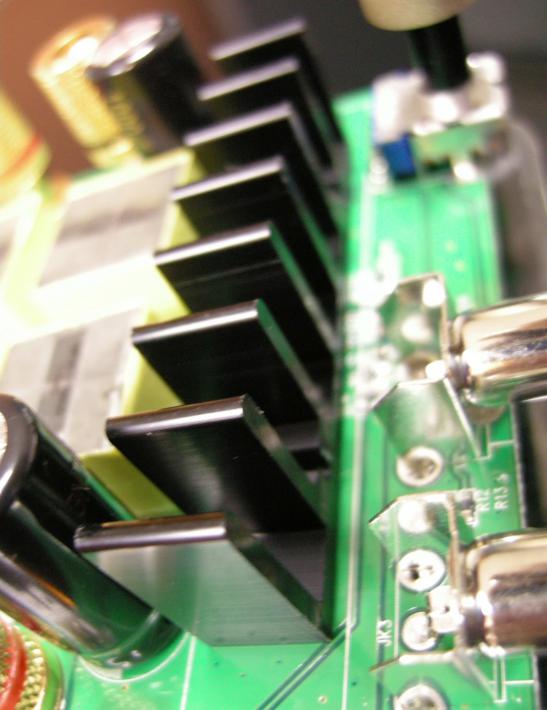

高效率散熱片

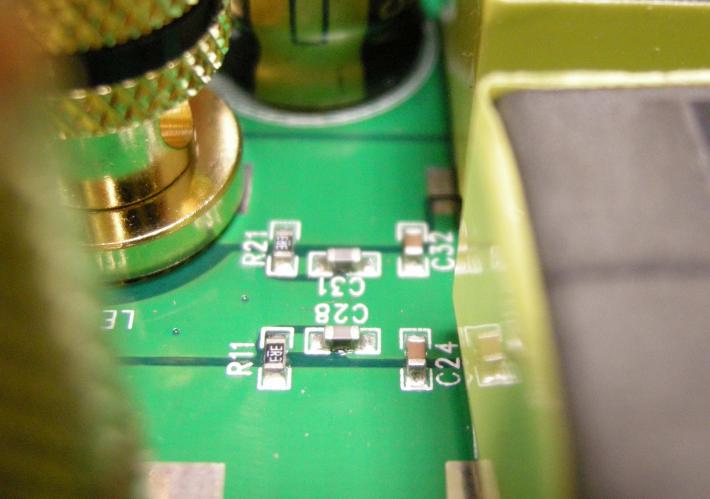

使用誤差值1%的SMD電阻以及溫度係數良好(X7R)的SMD電容

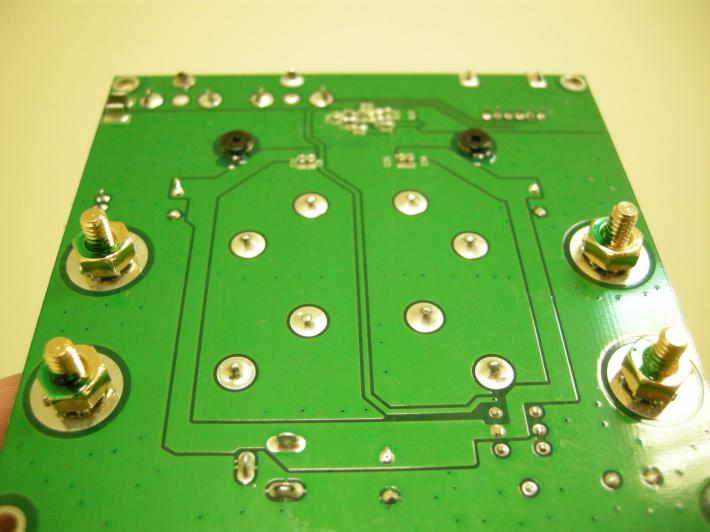

背板特寫,端子螺帽下面具有防滑墊片!

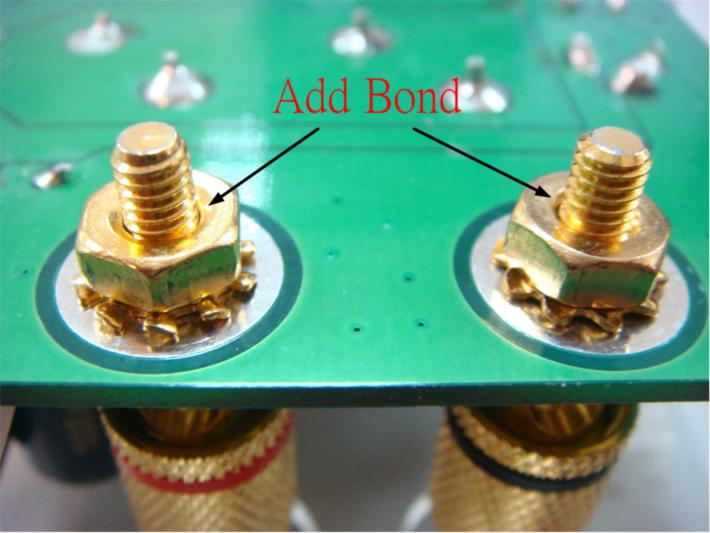

為了防止鬆脫特別做了點膠處理

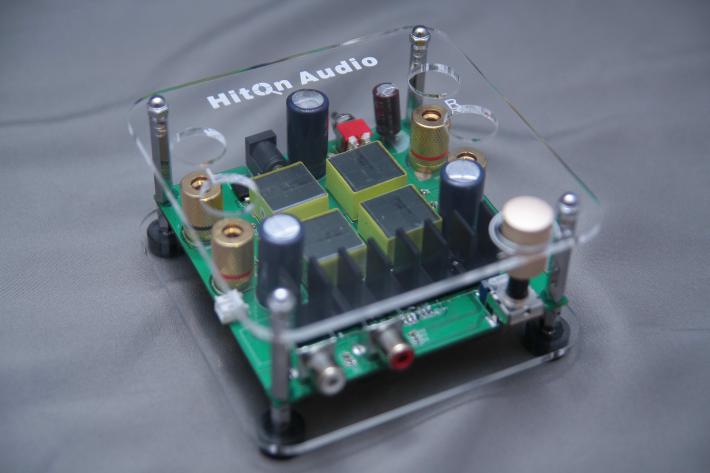

特寫照片!


另一個角度

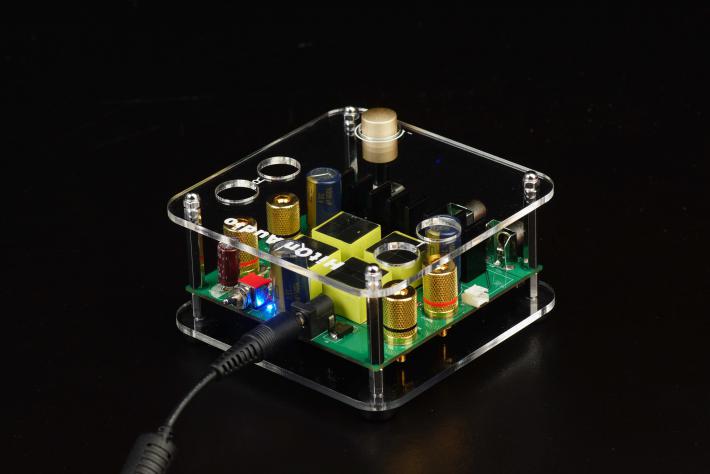

打開電源的樣子,可以看到藍色LED電源指示燈

接下來我們就來看看這個作品的測試數據囉!

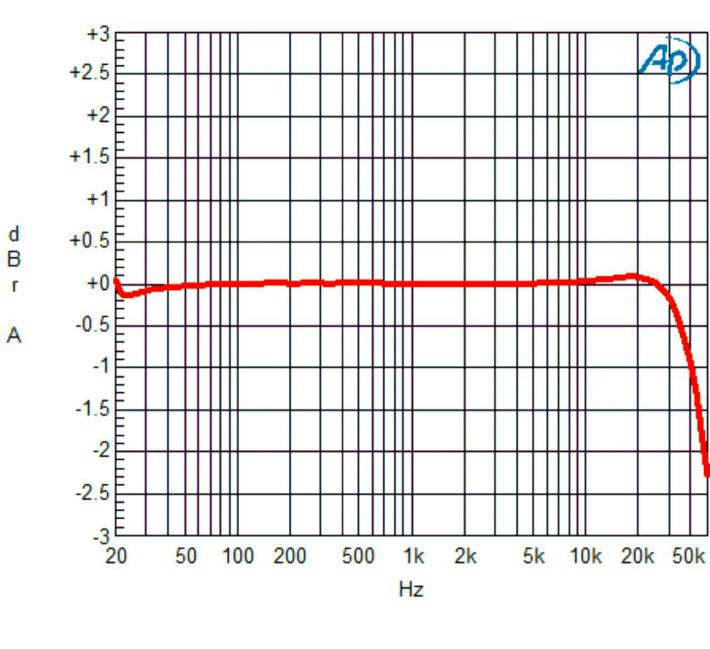

Response

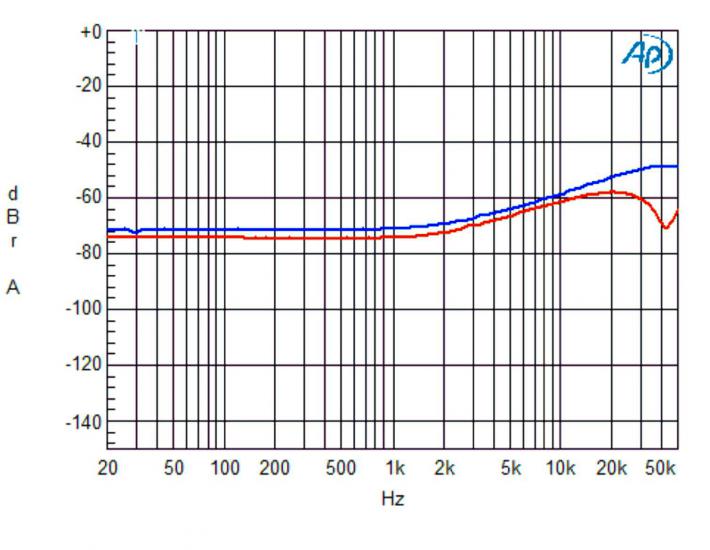

SEPARATION

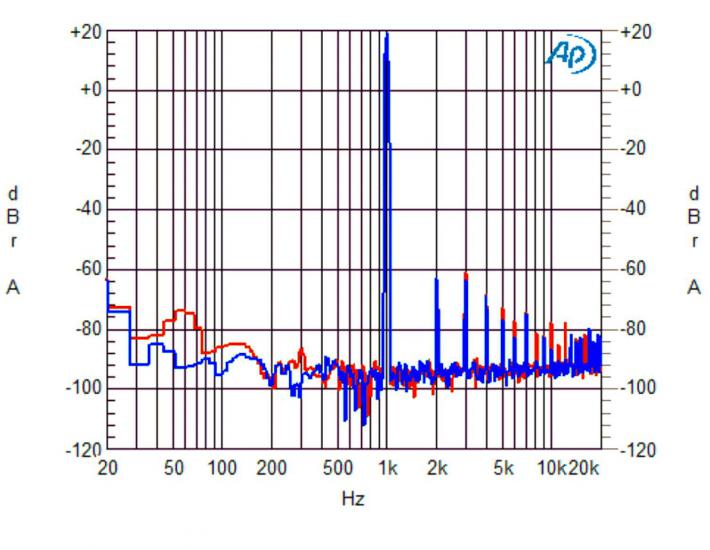

Harmonic

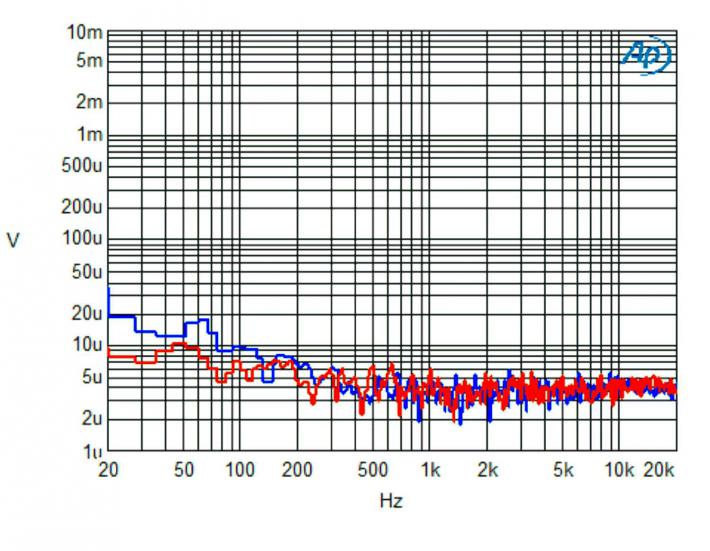

FFT-noise

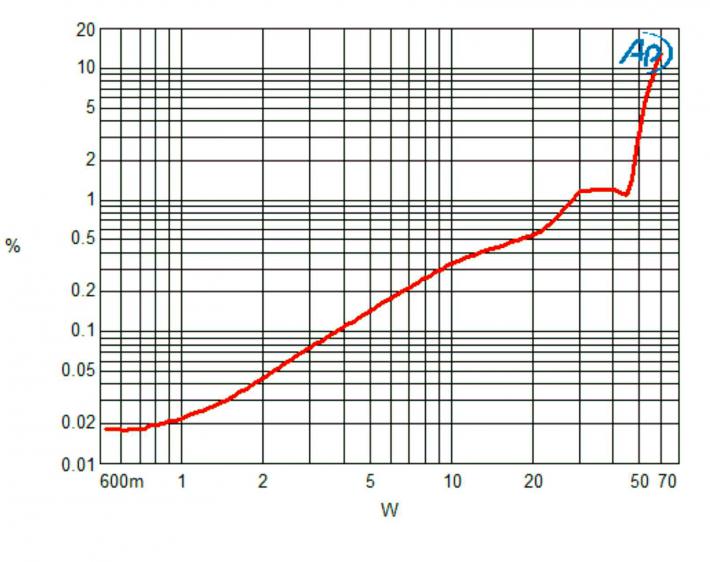

THD+N


圓滿完成

接下來就是價錢的確定了! 為了要爭取到一個好價錢,大家這次可以說是卯足了全力,議價的時候不但去一票人、繼續使用七嘴八舌的人海戰術給廠商施壓,我們美麗的女網友們也拼命的使出柔情攻勢,由於這個產品的協力廠商不只一家,所以我們奮戰了幾個場次,確保每個環節都能夠有很漂亮的價錢。

價錢部份我們盧了很久,其實協力廠商給的價錢已經算是很夠意思了,只是我們這些消費者的立場當然是希望能夠越便宜越好!

廠商們也很清楚這種案子說數量沒數量、扣掉管銷搞不好還會虧、還要面對一群龜毛難搞的奧客玩家,根本賺不到什麼錢;可是協力廠商並沒有因此嫌棄我們,不但派專業工程師協助我們,而且還願意在假日讓我們借用昂貴的設備、場地、只因為這些廠商的主事者同樣也是音響玩家。

我們的理念喚起了他們對音響最原始的感動與最初的熱忱,非常感謝這些廠商願意放下利益、以行動支持我們的理念,讓我們感受到願意和玩家站在同一邊、而不是只把玩家當肥羊削的良心廠商還是有的!
這種感覺是一股溫暖湧上心頭的感動!

經過一番折騰,最後價格終於在10/2拍板定案,TPA3116D2 kit專案總算圓滿完成!
當晚大家舉行了餐會迎接這個作品的正式問世,這是我們Hiton Audio的網友們成功催生的的第二個作品,雖然一路過來相當的辛苦,大家常常犧牲下班之後以及假日的休息時間參與作品的討論、研究以及測試,但是我想大家心裡應該都是非常滿足的,畢竟在這個過程中大家得到了很多寶貴的經驗,也激盪出了燦爛的火花,同好們聚在一起研究討論、朝共同目標一起努力,這是一種幸福的感覺!

看到我們的作品完成並且量產出來、讓音響同好們可以輕鬆無負擔的入手、開心滿足的使用,這種成就感...再多的辛苦也值得!
謝謝大家的參與,大家辛苦了!
