製作Gainclone遇到的問題,Help

brian31738 (冠冠)
2015/02/06 17:15  #1

各位大大好

小弟日前被DIY Gainclone燒到,便著手製作的計畫,也順便購入站上【W3-315E Kit 全頻喇叭】,打算給Gainclone餵。

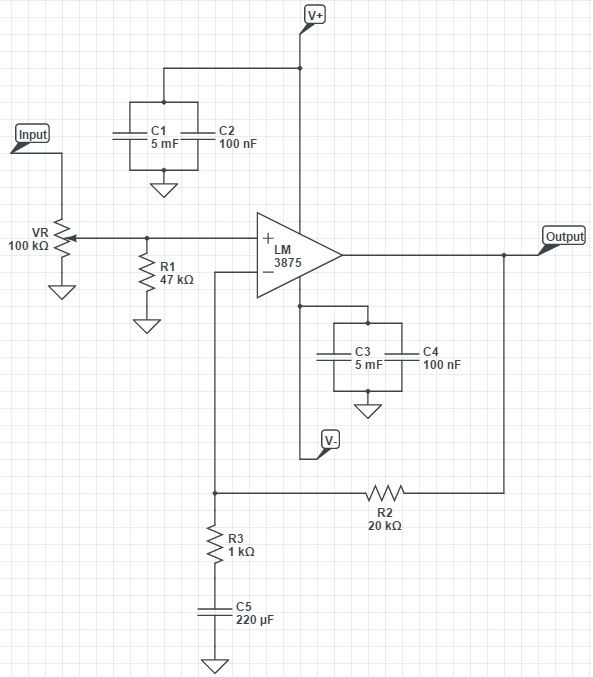

附上我的電路圖↓

係參考自:PRBS的音響園地(http://ppt.cc/Kwyp)

功率IC採用LM3875
電源濾波電容採BHC ALC series 5000uF/72VDC ,併上GAD-viva MKP 0.1uF/630VDC
回授電容使用
RIFA 220uF / 63V PEG124,電路上的電阻使用ERO 0.6W電阻,阻值如電路所示;
機內配線使用Mogami 2534,除去外皮後,使用內線材做為配線,官方資料線徑約24AWG

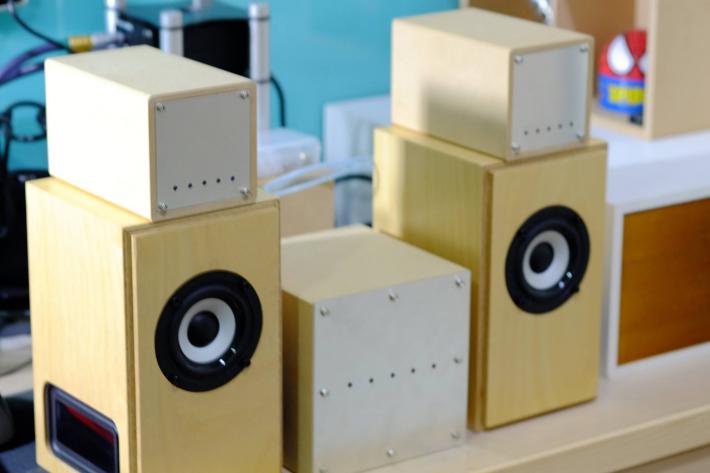

成品如下圖↓

上面兩個小長方體即Gainclone LM3875機箱,中間係電源供應器,
變壓器係150W,輸出24-0-24,經橋整流
供電至Gainclone之線材採用
富士電線工業 VCTF,線徑約近18AWG

然而,產生問題:
正常發聲一段時間後(幾分鐘到約十來分鐘不等,最久約半小時),喇叭開始破音
PS.已排除喇叭單體問題,使用TPA3116D2 kit時,無此問題

因為離問題產生已經有段時間,期間也有書信請教別人,如↓
換更大散熱片 => 無效
更換變壓器測試 => 有用過24V 2A(再經升壓模組至33V)、19V 4.74A等變壓器 => 無效
重新焊接 => 無效
電容 => 應無問題,因為兩邊都會破聲

一直書信往來也頗費時間的,因此無法改善也讓我困擾許久,PO在這邊希望能有所幫助....
目前往兩個方向思考:
1.機內配線:
目前Gainclone LM3875機內走線使用之線材,線徑約24AWG,
是否有可能因此導致負荷不了電流,終至破音?
PS.曾得到答覆是說如負荷不了電流,也不太可能聽到一半才開始破音
而我也不太確定,希望有大大能解惑

2.喇叭承受功率:
引用貿澤電子資料(http://ppt.cc/4cJC)

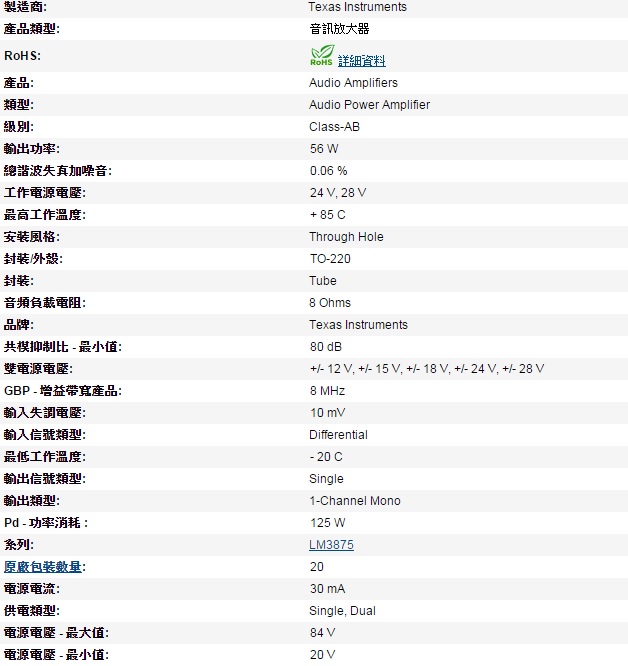

LM3875規格如下↓


其輸出功率,依規格表是56W

然而,W3-315E喇叭單體,見「閒聊HA W3-315E 設計」該篇文章,
承受功率好像是10W至20W
是否會是輸出功率,導致喇叭無法負荷,終至破音?
PS.也曾得到答覆係,因已有接音量控制VR,應不至於會讓LM3875在全功率輸出的狀態...


而若是因為 1.機內配線 之問題,我再換更粗之線即可,maybe 18AWG?

但若是因為 2.承受功率 的問題,想請問有何改進方法,減少LM3875之輸出功率?

或是,是否還有其他可能,導致破音?


註:目前測試之電源係市面常見之筆電變壓器,手邊有「24V 2A」、「24V 3A」,接頭皆為內正外負的DC接頭,再自行轉接至3P金屬接頭進行供電。

還麻煩各位大大解惑,謝謝!

KANE (肯尼)
2015/02/07 12:26  #2

你拍幾張內部線路的照片給大家看一下

Phosphate0117 (Swan)
2015/02/08 21:54  #3

之前玩1875也遇過類似的問題,把C3C4裝在放大晶片附近即改善,越近越好,不要放在電源箱,試試看。

brian31738 (冠冠)
2015/02/12 13:49  #4

KANE :
(恕刪除引言)


各位大大,不好意思,近來較忙,有簡單用手機拍了幾張,
或許相片不太清楚,故簡單用小畫家拉一下線,讓各位大大幫忙一下!

配線有點凌亂,因反覆在試....請包涵




(1)電源輸入配線


(2)訊源


(3)輸出


(4)GND


大致是這樣,感謝!

tacored (TATA)
2015/03/28 22:19  #5

brian31738 :
(恕刪除引言)

您好:
我看了一下您的照片
覺得電源部分怪怪的,電源箱看起來接法也有問題
Q1:您的變壓器不是24V-0-24V經過整流??可是沒看到您的變壓器及整流電路??
Q2:如果測試直接使用直流變壓器,那麼使用幾個??接法怎麼接??只使用一個是只有+跟-電,並沒有G喔。
Q3:放大部分的3P金屬接頭怎麼接的??使用的開關看起來只使用2P,2P是無法完全開關雙電源!!(因為正電或負電跟G都會構成一個迴路)

建議先把電源箱的部分搞定,如果您有買一個24V-0-24V的變壓器,經過橋式整流後會有正負電,中間抽頭的0就是G,而您的3P金屬接頭PIN腳分別接到+-跟G,這樣才是雙電源喔!!

oldhan ()
2015/04/07 10:00  #6

brian31738 :

各位大大,不好意思,近來較忙,有簡單用手機拍了幾張,
或許相片不太清楚,故簡單用小畫家拉一下線,讓各位大大幫忙一下!

配線有點凌亂,因反覆在試....請包涵




(1)電源輸入配線


(2)訊源


(3)輸出


(4)GND


大致是這樣,感謝!

地線安排有疑問,
小訊號走小訊號路徑大電流走大電流路徑,
如果小訊號與大電流對衝走就會出現亨聲 振盪問題,
喇叭負端應接到濾波電容端,
其餘看不太清楚..
參考看看 47 Lab 原廠的 GAIN CARD 內部圖:
http://www.6moons.com/audioreviews/47labs5/gaincard.html

LASY921 (JHVH465G4F6H88)
2015/04/12 23:01  #7

oldhan :
地線安排有疑問,
小訊號走小訊號路徑大電流走大電流路徑,
如果小訊號與大電流對衝走就會出現亨聲 振盪問題,
喇叭負端應接到濾波電容端,
其餘看不太清楚..
參考看看 47 Lab 原廠的 GAIN CARD 內部圖:
http://www.6moons.com/audioreviews/47labs5/gaincard.html

冠冠您好~問題很簡單,最重要的放大電路不穩定了,
小電容是退偶電容,可以降低高頻運作''IC''的雜訊及干擾,但是圖片中違背了這一項~遠水(太遠電容會被線電感合諧)救不了近火。
C2與C4用高頻特性佳的小電容降低高頻阻抗,接在LM3875接腳上就能解決
樓上提到的都很棒,可以修復這種問題~
有時候放大ic也會有問題,不過碰到機率又很少,碰到了,稍微檢查一下ic輸出波形就可發現
