大園SFX-101組裝遊記~

CatKing (貓貓站長)
2024/03/10 19:52  #1

3/2，一個飄著雨的寒冷週六，貓貓應站上住在大園的網友Han之邀，去他家陪著一起組裝他剛入手的SFX-101~^^
站長大概快中午的時候從台北出發，原本是約在他家，但是他知道貓貓還沒吃東西之後就改約在竹圍漁港入口處的泰式料理，用完餐再去他家組裝!



當天天氣超冷，天空還飄雨感覺更冷了~好險貓貓是開車去的，貓貓先到達之後不久，Han也騎著摩托車抵達，後來貓貓才知道原來他家離這裡還有一段路!(早知道就先去載他了~>_<)(圖1.2)
接下來我們就趕快點餐!!!


哇~~~好像超好吃的! 大家知道我們最後點了什麼嗎? @"@(圖3)


我們各自點了一份打拋豬燴飯......... =_=  (圖4)
因為只有兩個人，單點幾樣菜的話可能會吃不完，這時貓貓就很後悔沒有多帶幾位站上網友來!!!
好想吃泰式咖哩、好想吃月亮蝦餅.....Q口Q


然後我們又合點了一盤Han推薦的泰式香茅蝦~超辣的但是很好吃，照片中左下角缺一隻蝦，因為一端上來就被貓貓吃掉了! (圖5)


然後這瓶泰式奶茶是Han請貓貓喝的~~~很好喝喔!!! (圖6)

我們邊吃飯邊聊天、吃完之後就往他家前進，竹圍漁港往大園的路真的好空曠~這裡靠海邊，寒流來加上飄雨的天氣在車內都會覺得冷，貓貓覺得騎機車過來的Han真是超勇的~@.@
到他家之後，工具全部拿出來，準備開箱囉~~~

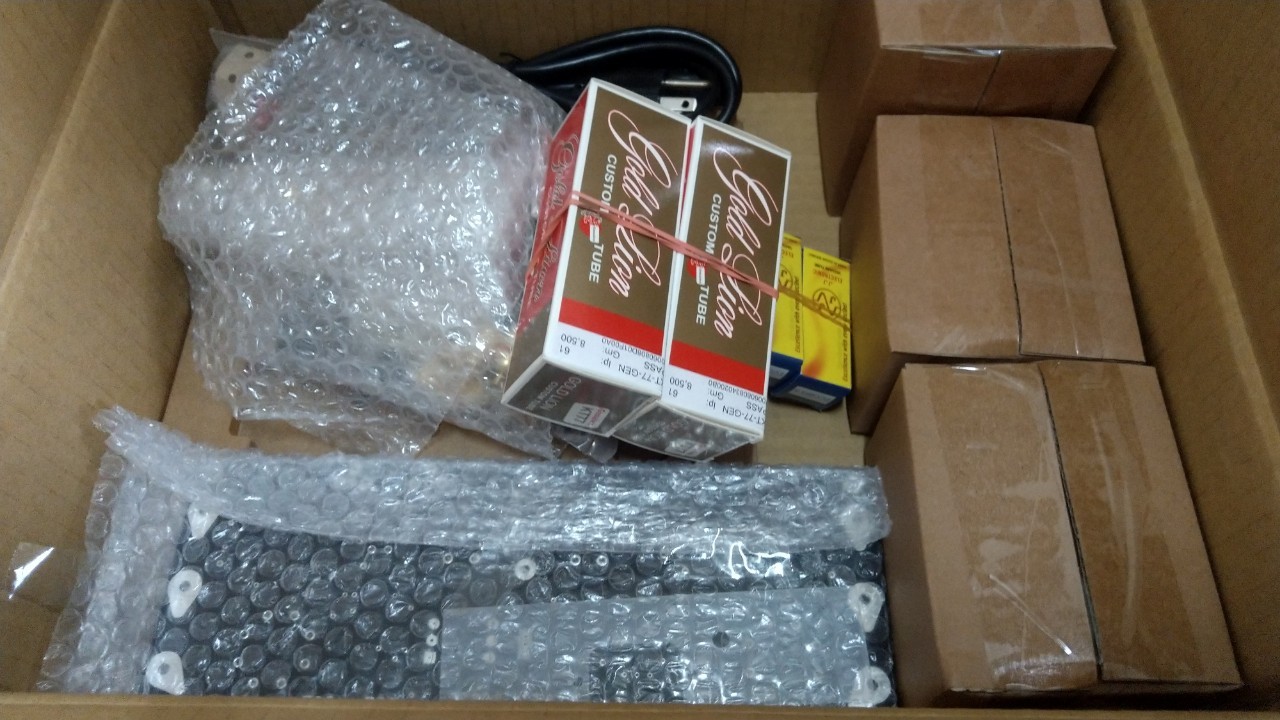

1.打開箱子~SFX-101的零件盡收眼底~看到那一對俄羅斯製的KT77大金獅了嗎?這台應該是末代SFX-101了，因為戰爭的關係，KT77大金獅價格飆漲的很誇張，而且交期超長，除非漲價，不然廠商已經無法負擔，所以下一批開始的SFX-101將會使用斯洛伐克JJ製的EL34，品質和聲音也是很好~(圖7)

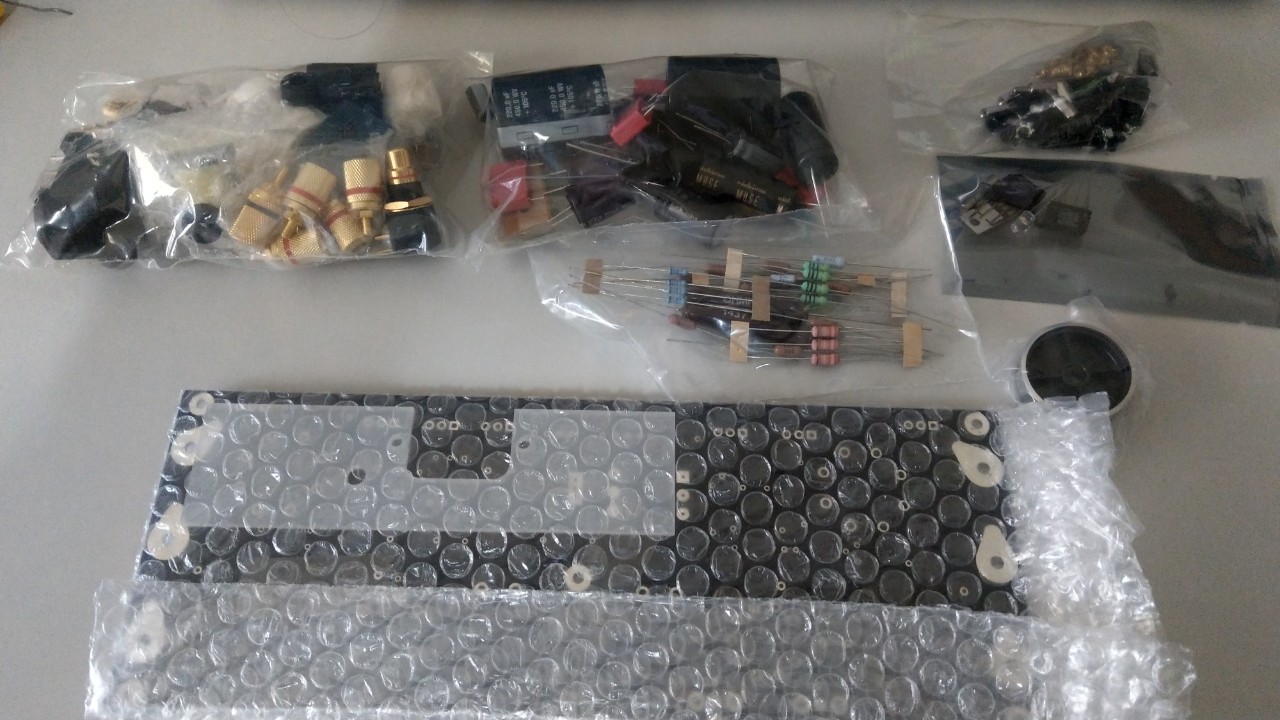

2.先一包一包拿出來在桌上擺好!(圖8)

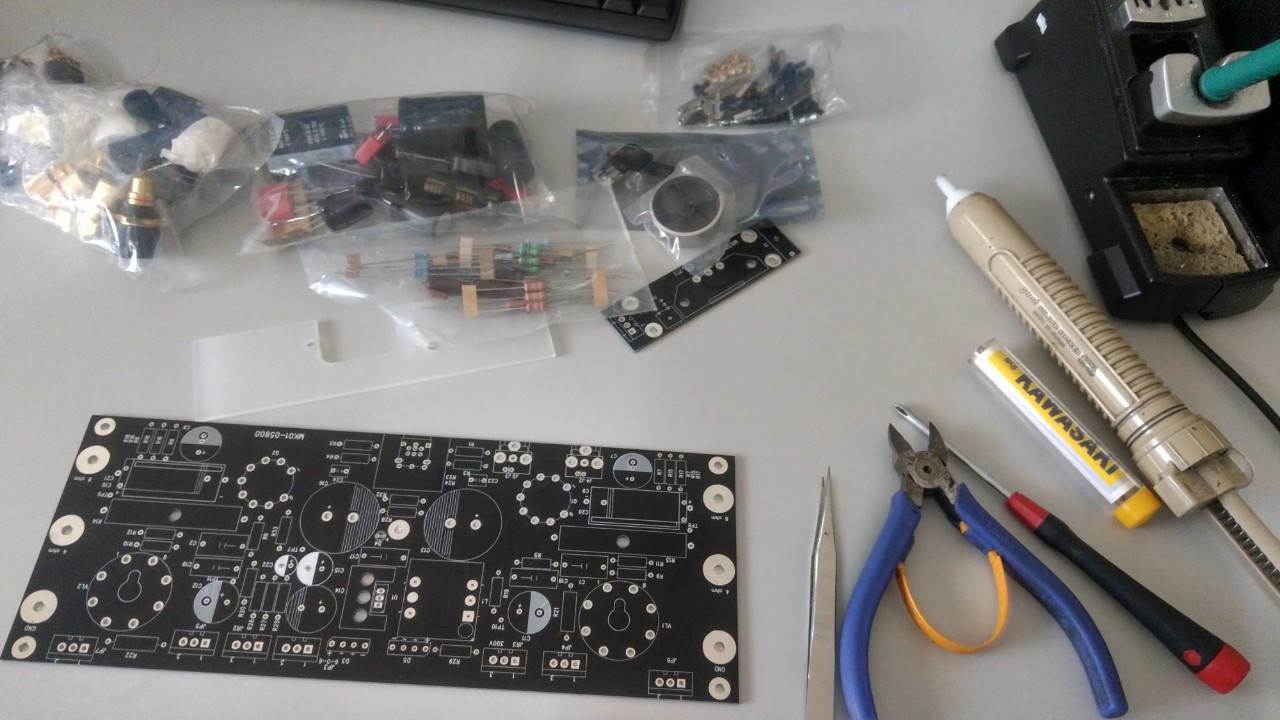

3.PCB板拿出來~工具一字排開，可以看到需要的工具有:小鑷子(折電阻用的)、 斜口鉗；十字起子、焊錫、吸錫槍、烙鐵沒有拍到!(圖9)

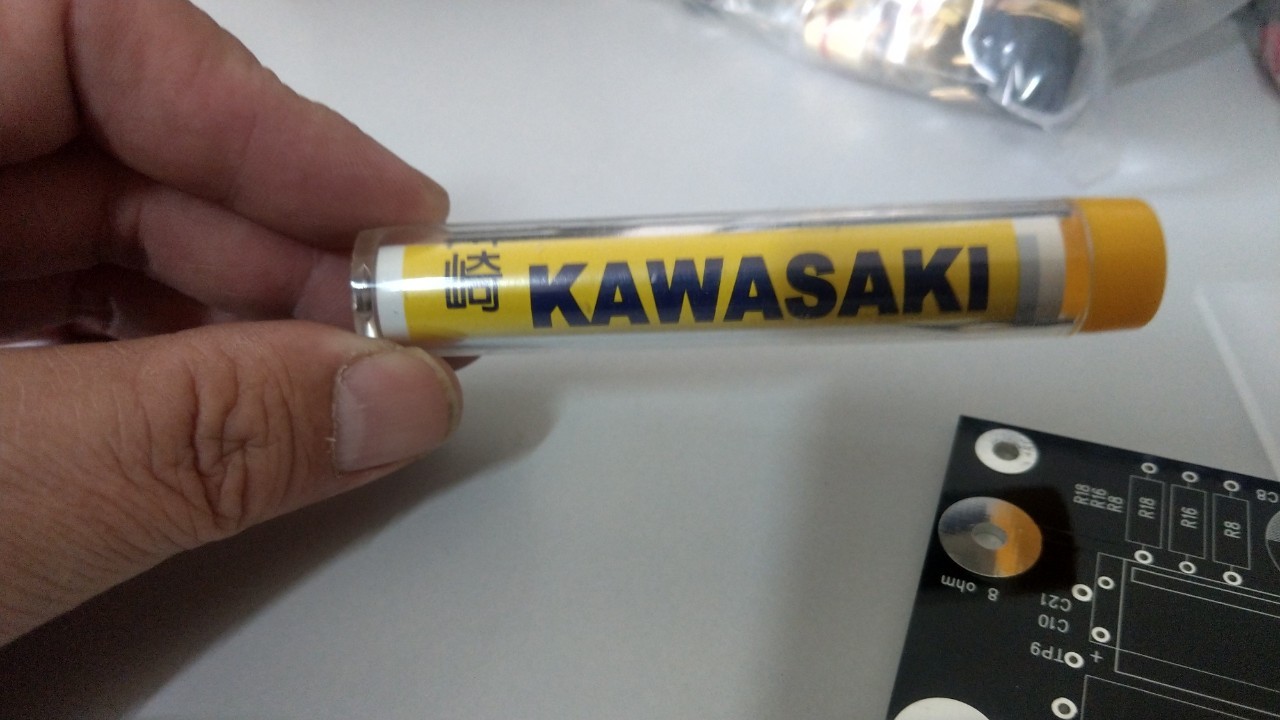

4.網友使用的日製焊錫~小小一捲，貓貓沒用過，這次用起來感覺還挺好用的，但是不夠用一台SFX-101....=_=
好險貓貓有多帶焊錫過來(圖10)

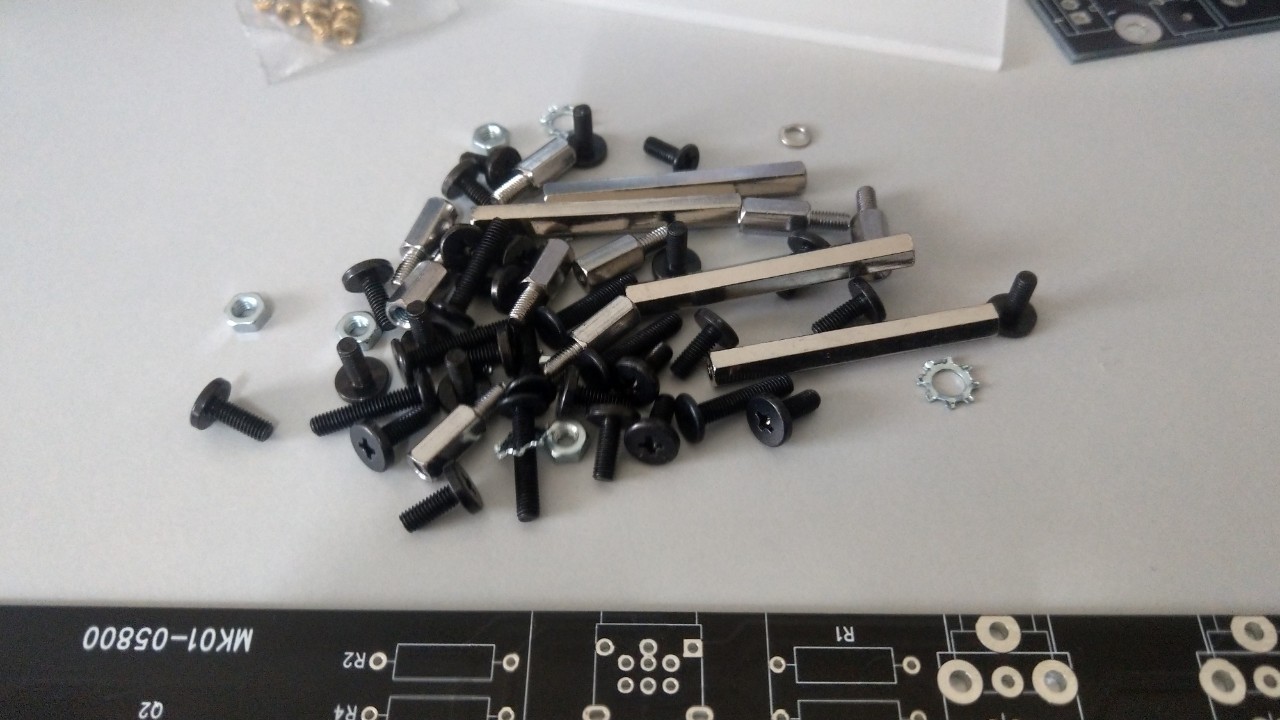

5.機構件的小袋袋先打開，裡面有必需的東西~大家知道要貓貓要做什麼嗎?(圖11)

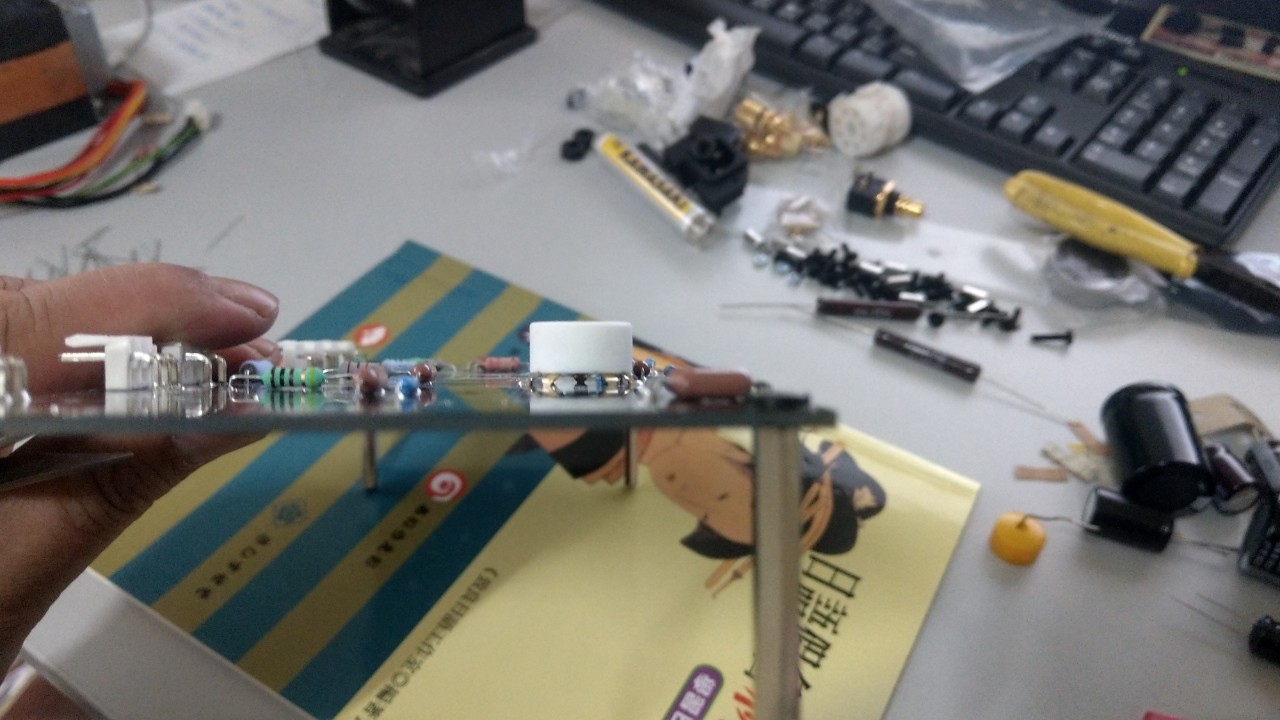

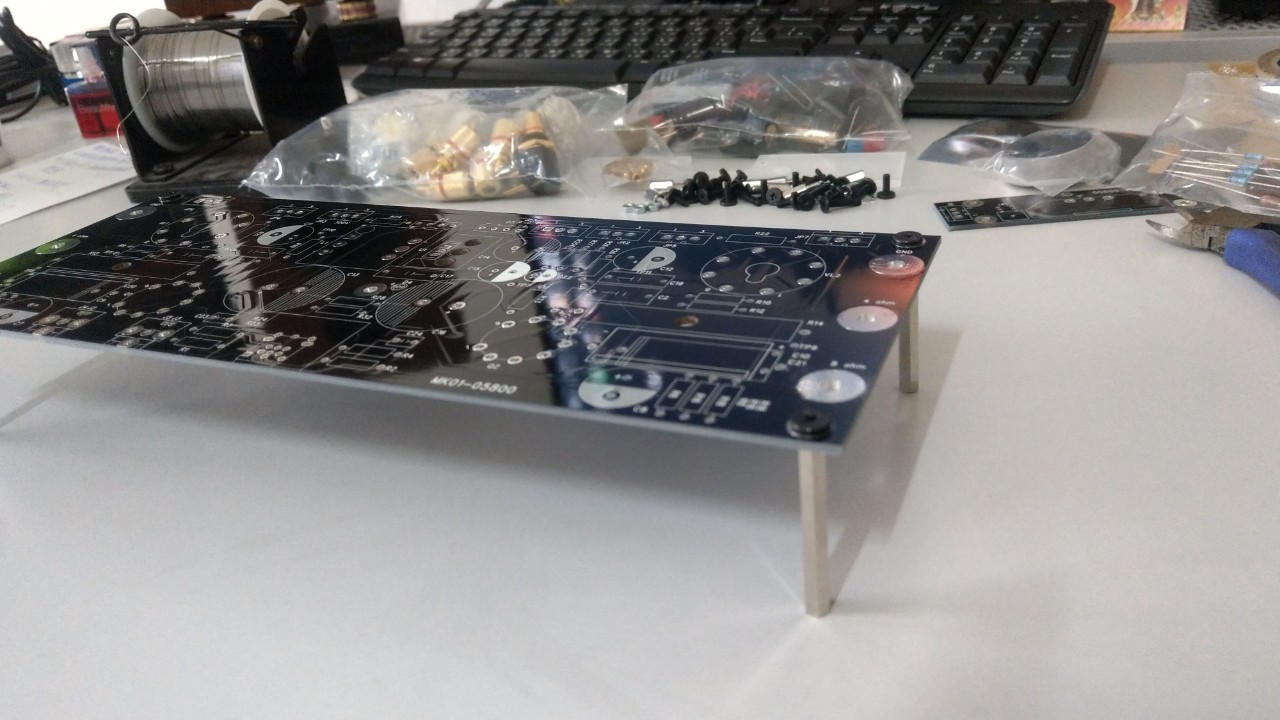

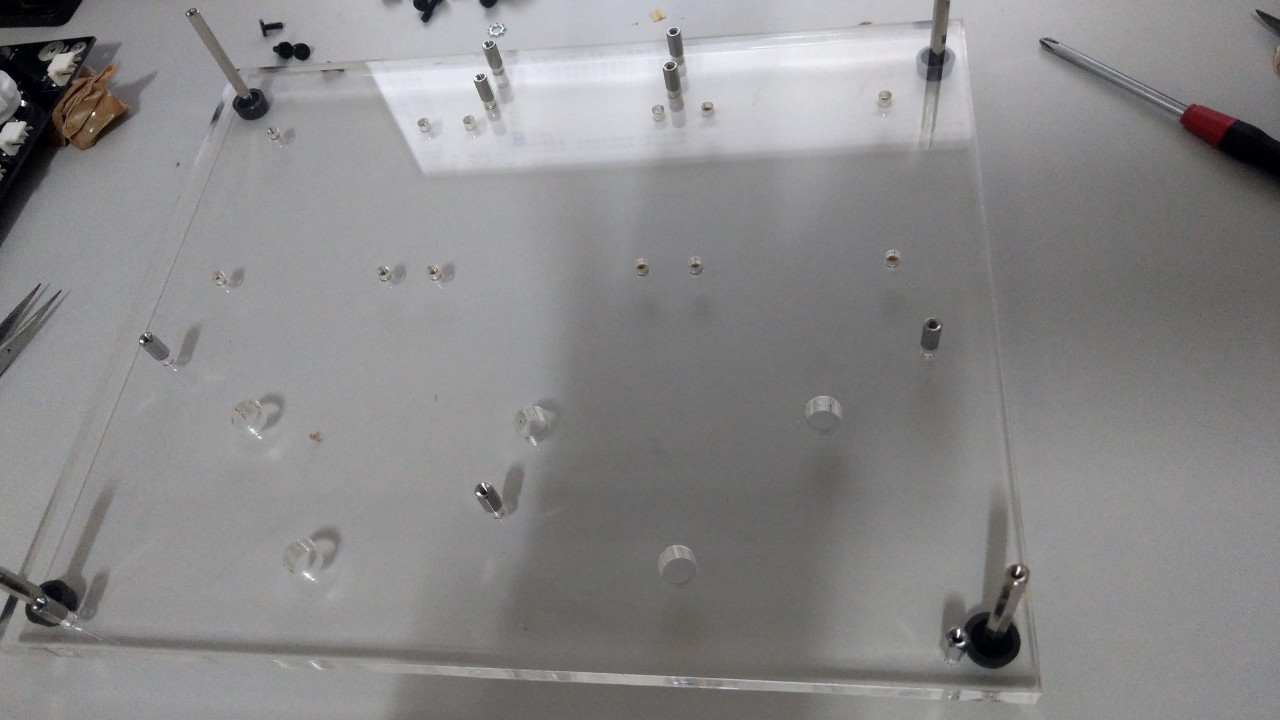

6.架高用的~有沒有猜對呢~^^ (圖12)

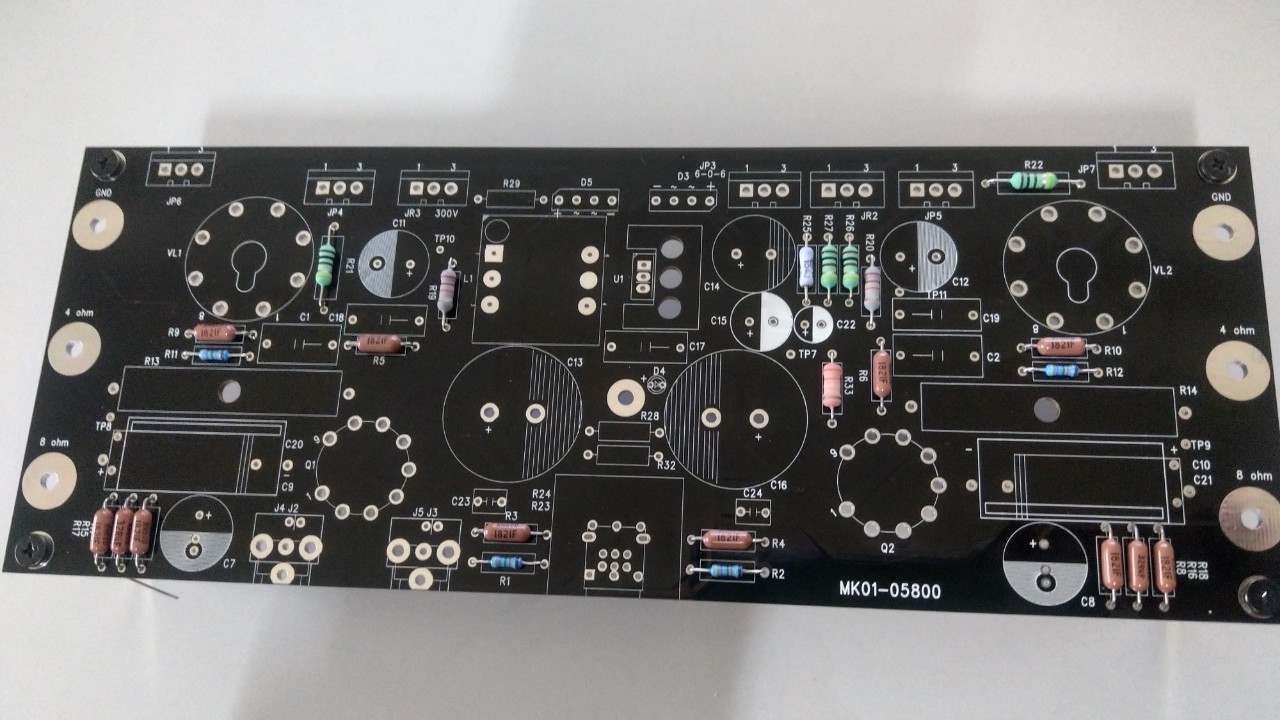

7.這樣就可以開始插電組了，先從最低矮的零件開始裝!!!(圖13)


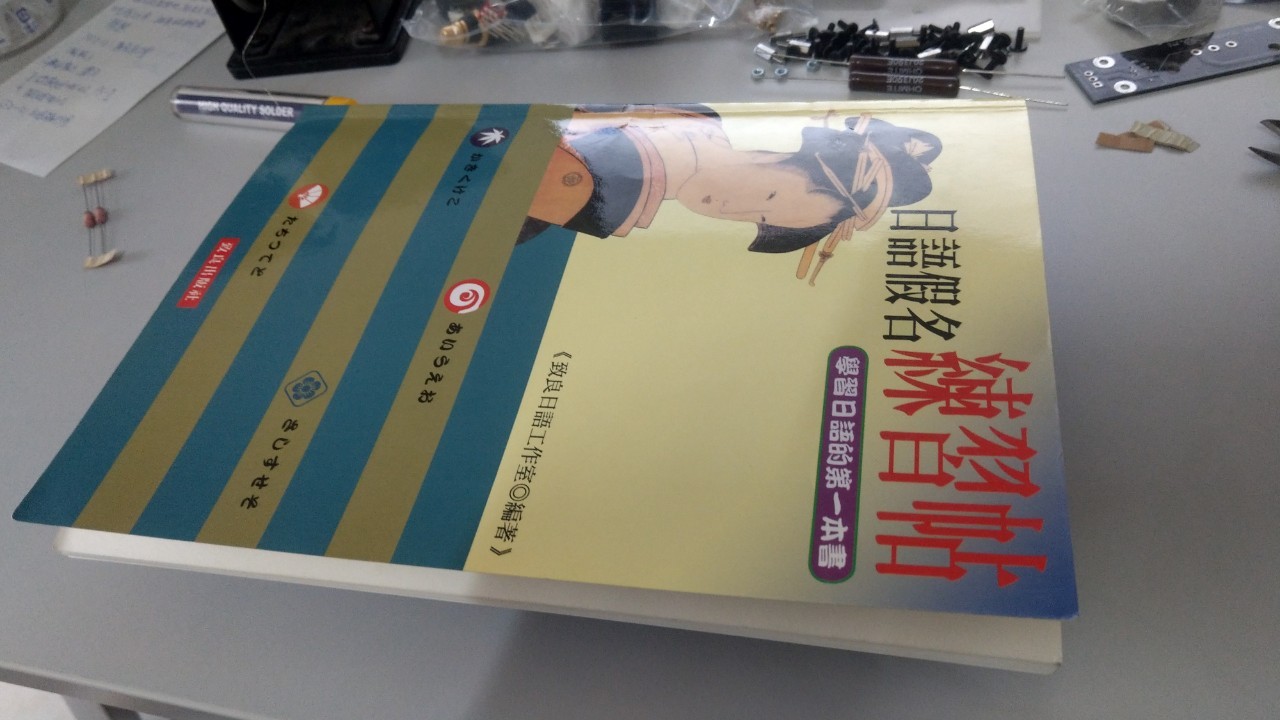

8.接下來這本書要做什麼呢~大家猜猜看~@@ (圖14)

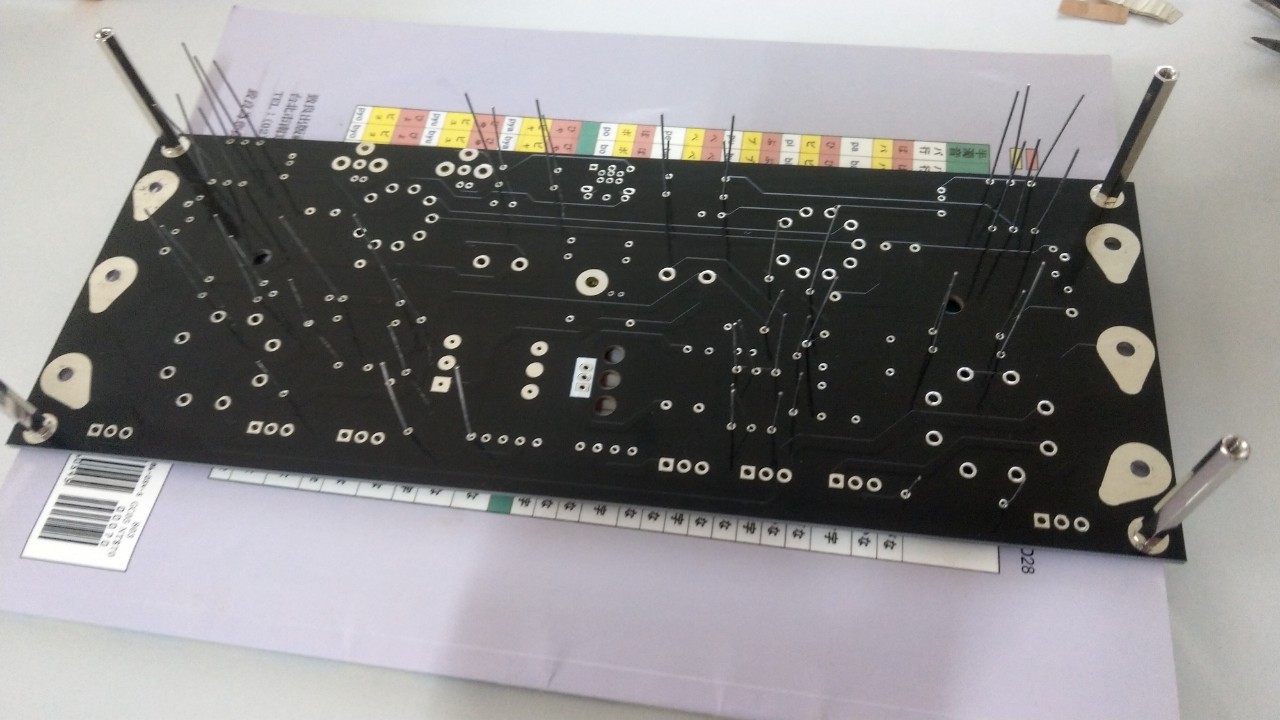

9.插完之後蓋上它然後翻面~這樣電阻就不會掉下來了~^^ 貓貓會用電木板，但他家沒有，所以拿一本書來代替(圖15)


10.這種需要準確水平的另件貓貓都會先焊一個點、焊好之後再調整水平，如果三個點都焊住就沒辦法調整了!(圖16)

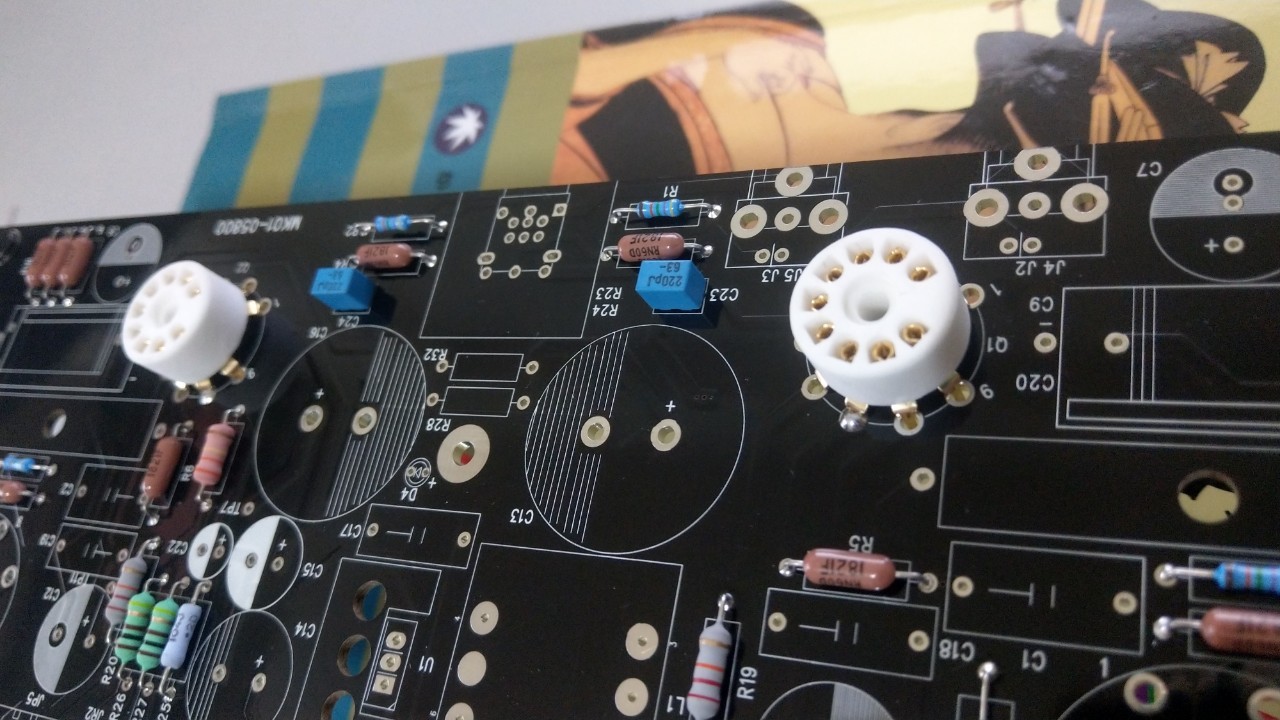

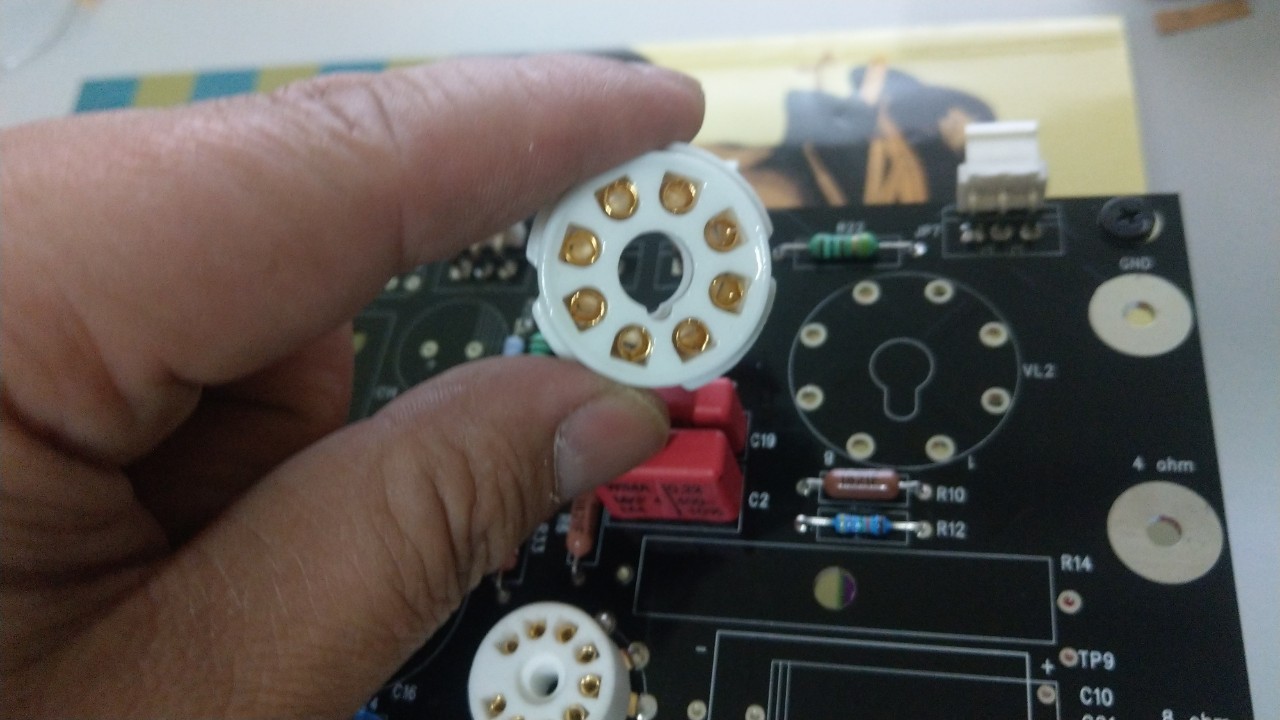

11.管座也是一樣喔~貓貓會先焊住兩個點，再來調整水平 (圖17)

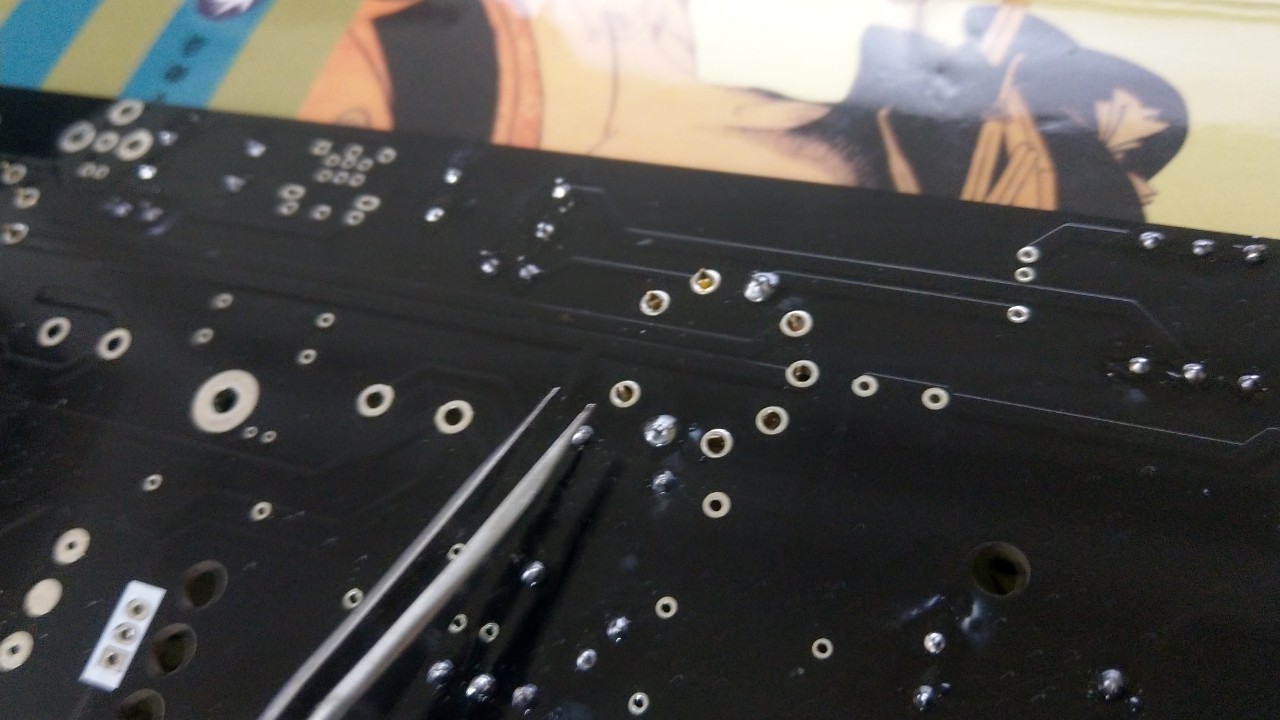

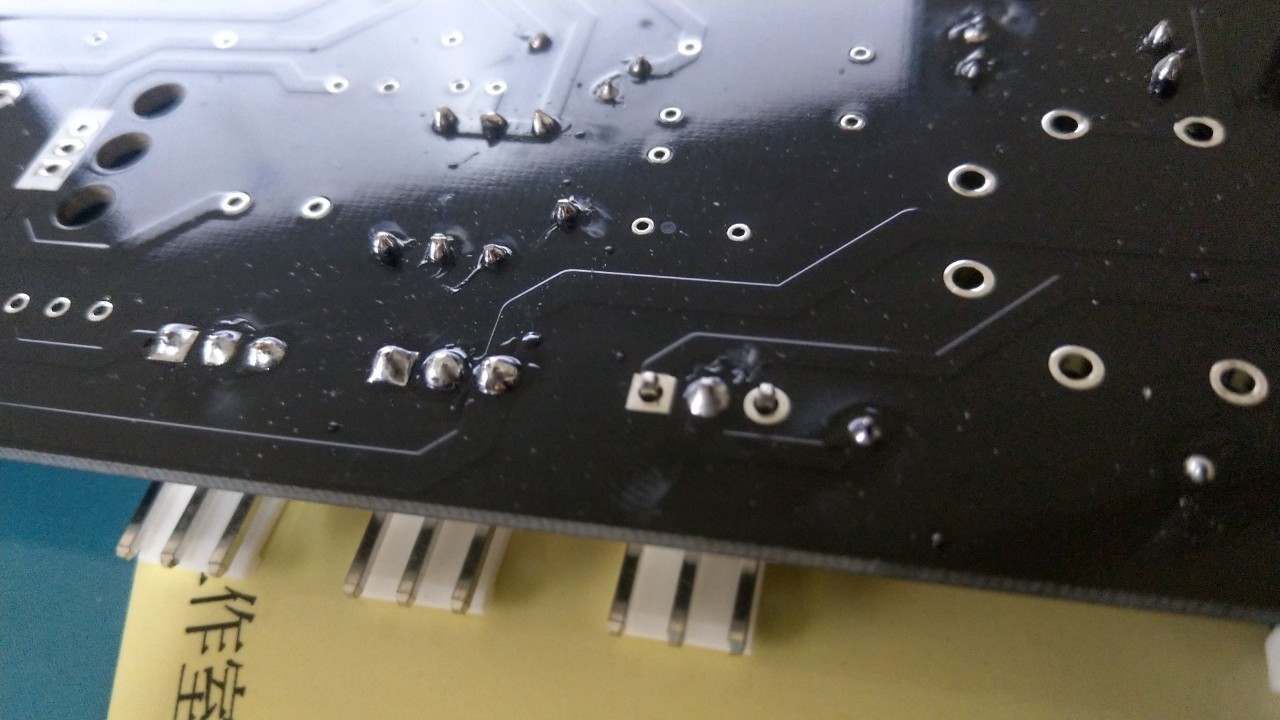

12.背面已經焊住兩個點了 (圖18)


13.調整水平(圖19)

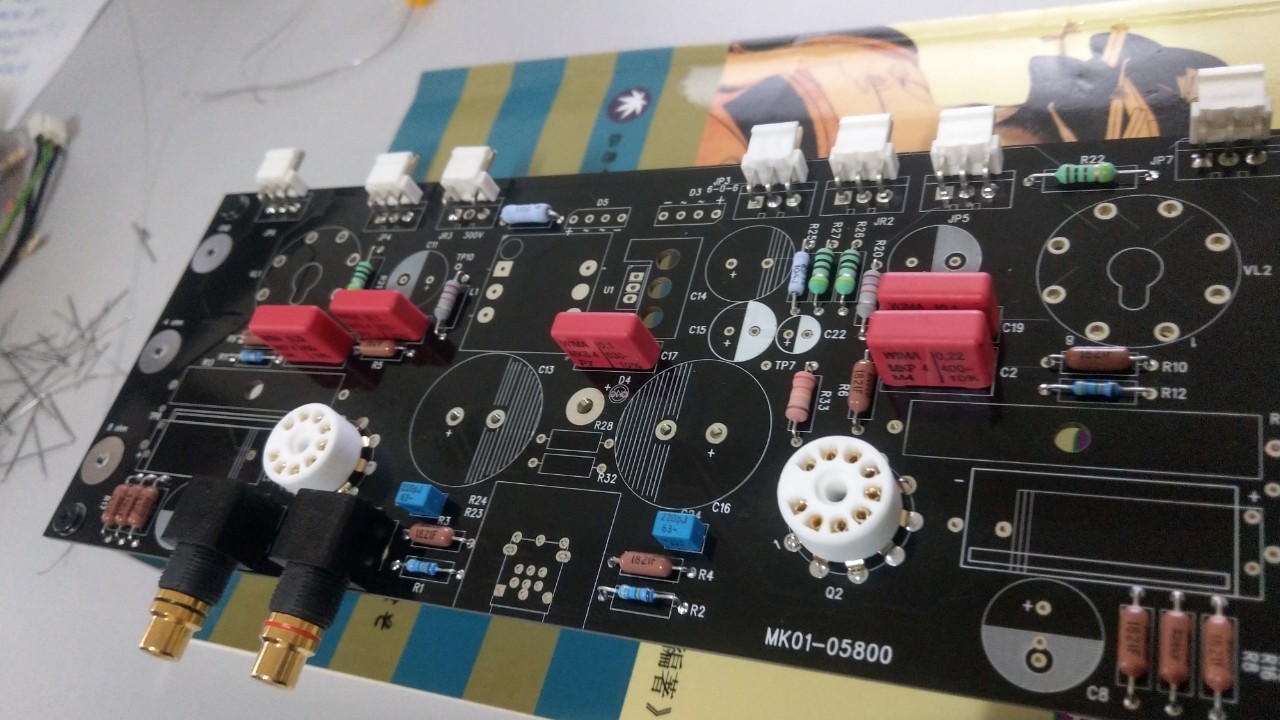

14.依照零件的高矮順序一樣一樣焊上去~(圖20)


15.大管座除了要注意水平之外還需要注意防呆，凸點對應PCB板上面的凸點~圖(21)

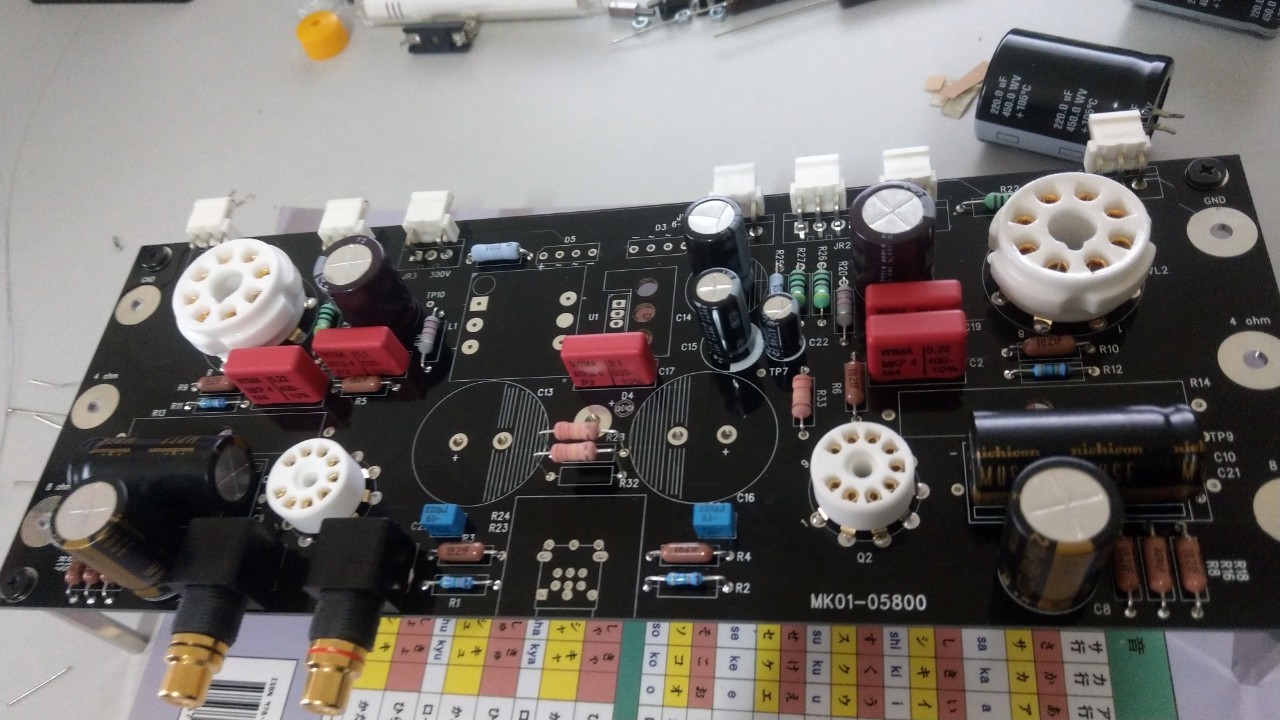

16.大管座也焊上去了~可以看到SFX-101上面滿滿的好料不怕你看!
加油!!!到了這個步驟就離完工不遠了!!!(圖22)


17.用烙鐵把埋入螺母埋進PCB板內，注意方向喔!要從背面埋!埋錯方向的話，螺絲一鎖緊就會把埋入螺母給拉起來喔!(圖23)

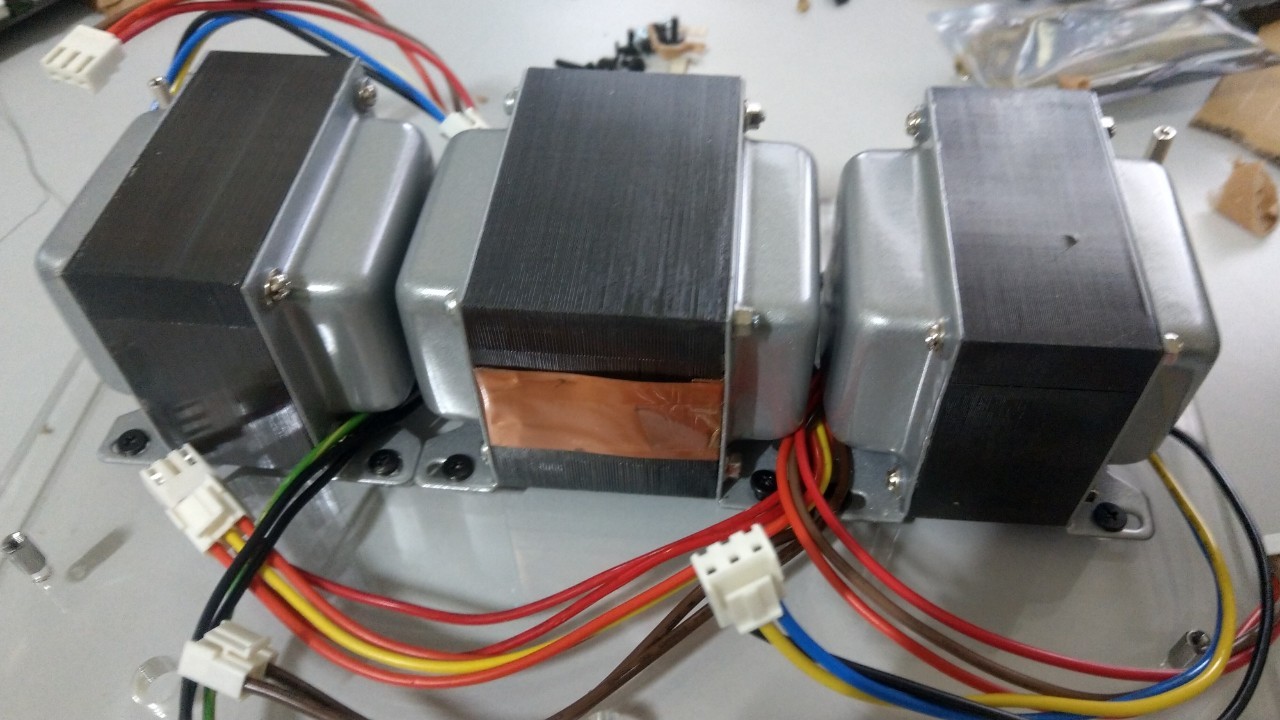

18.變壓器安裝，這是美國EMIGMA出品的超棒變壓器，中間是PT，左右兩側是OT~(圖24)

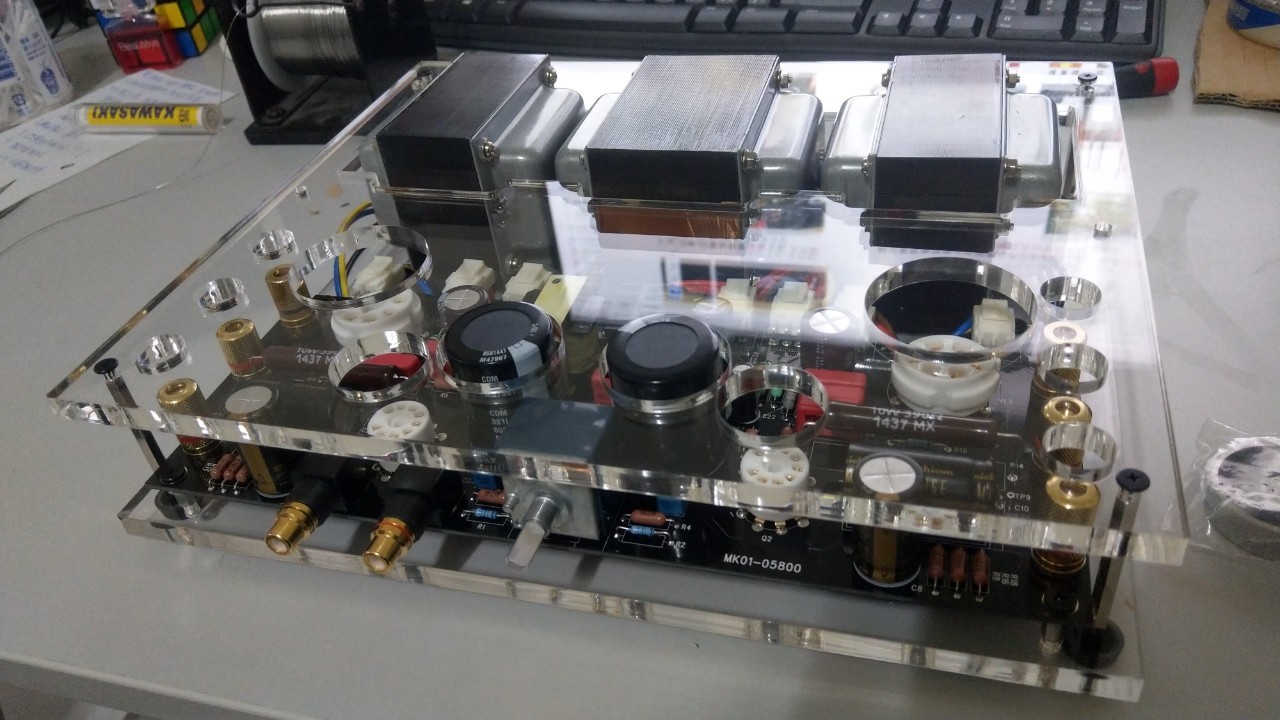

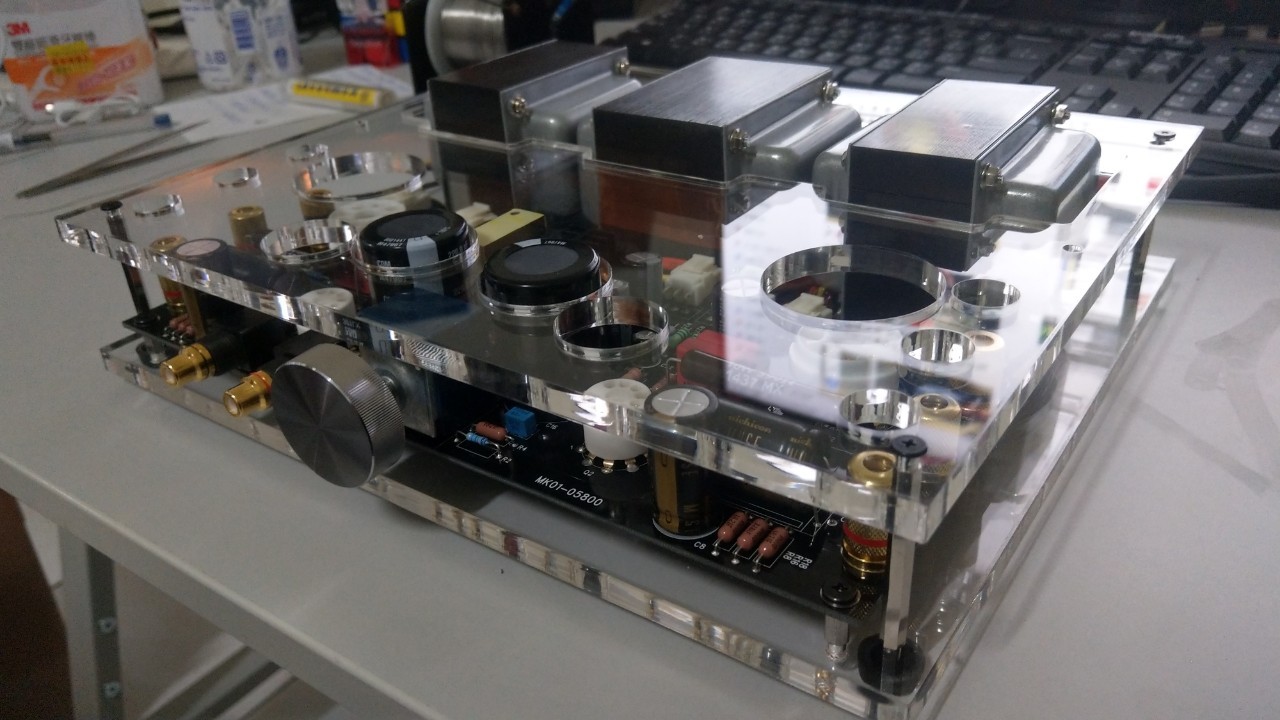

19.完成!!!(圖25)


20.另一個角度，SFX-101真的是超好看的呢~^^(圖26)

組裝完畢之後我們馬上就接上喇叭開機享受，聽的部分貓貓已經把這個重責大任交給Han大大了，他寫好心得之後會跟大家分享喔~
貓貓今天的報導就寫到這裡，敬請期待下集試聽心得~^^

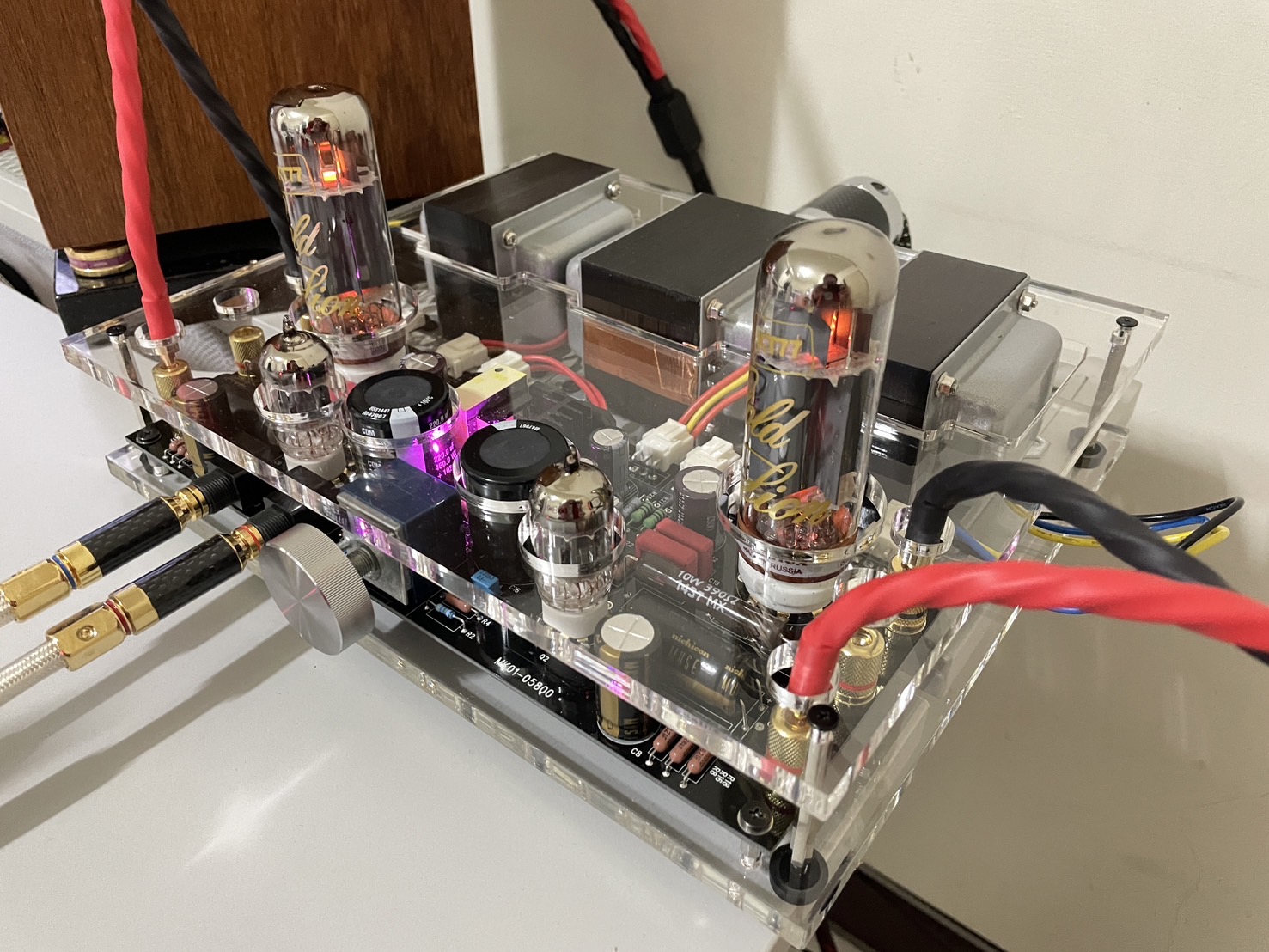

3/10更新:補上裝上管子的美照~^^

相關文章

KANE (肯尼)
2024/03/05 19:51  #2

那天我閒得很，站長沒揪...

Jerry (逆襲的土砲)
2024/03/05 19:55  #3

貓大為什麼沒找我，泰式料理我最愛!

TOM1970 (TOM1970)
2024/03/05 19:59  #4

感覺得出樓上兩位有怨念...。
所以大金獅版本目前還有嗎?SFX-301也一樣會改成EL34嗎?

UFO (想不到暱稱)
2024/03/05 20:48  #5

月亮蝦餅讚啦！貓大下次有這種熱血行程記得叫我啊！

dodoro (豆豆龍)
2024/03/06 10:53  #6

站長真熱心，製作過程解說也很棒，看完這篇我學到了架高翻面和管座調整眉角，以前我都是折完腳再翻過來的焊法。
