[求救] SF901 量不到電壓

curls ()
2015/02/16 13:42  #1

一次購入801+901, 參考站上教學影片, 801立馬救能工作, 901卻死的一踏糊塗
901一打開電源, 燈泡不亮, 我就有"災細"的感覺..Orz
量測管座 2/8 & 4/6 都是 0V,
檢查插座; 換801上同一個插座, 有電, 所以插座ok
檢查電表: 量測801 30V, 量的到, 電表沒壞
檢查R1/R2的電壓(靠近變壓器那端): 真的是0V!!!!!

關電檢查DC母座到變壓器110V輸入端, 都有通....
我的變壓器上面還有ok的紅色圓形貼紙....這....難倒貼錯嗎?

焊點看起來都ok啊,
要真的說有問題, 我有一個電感的其中一支腳, 不小心加熱太久, 銀色小圈圈被我弄到翹起來
但是還是有和其他的點相通, 我猜應該沒斷線...

沒招了......誰能救救我!!!!


相關文章

CatKing (貓貓站長)
2015/02/16 16:39  #2

請檢查一下這裡~看看你的電感標籤是不是貼反的...

http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=383

curls ()
2015/02/17 00:15  #3

CatKing :
(恕刪除引言)

感謝站長還熱心地打電話來關心~~
但是似乎我的問題並不在電感貼紙的方向不對~~

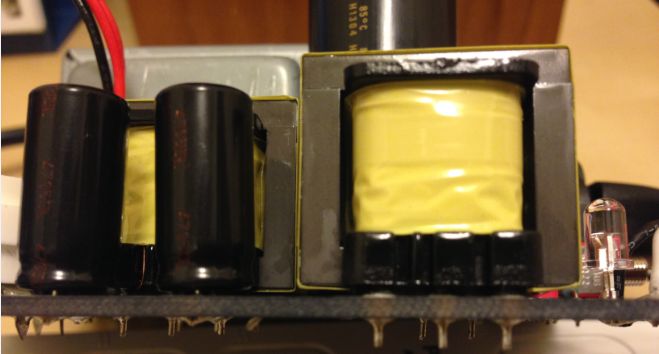

下圖看來和站長po的一致 (左邊的電感是有電線的面向~~右邊則沒有)

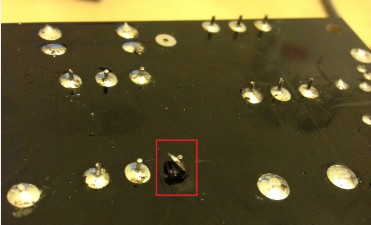

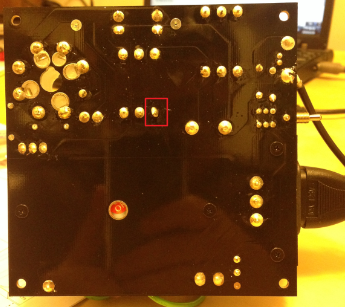

另外想問一個問題, 先前有提到我電感上有個焊點被我惡搞, 如下紅框所示


請問這個點有功能嗎?
如果有功能~我要測試和哪一點的連線~才能知道這樣的焊點是否OK

感謝!





KANE (肯尼)
2015/02/17 14:21  #4

拍幾張清楚的正面照給我們看一下，角度由上往下那種。

curls ()
2015/02/17 16:25  #5

KANE :
拍幾張清楚的正面照給我們看一下，角度由上往下那種。

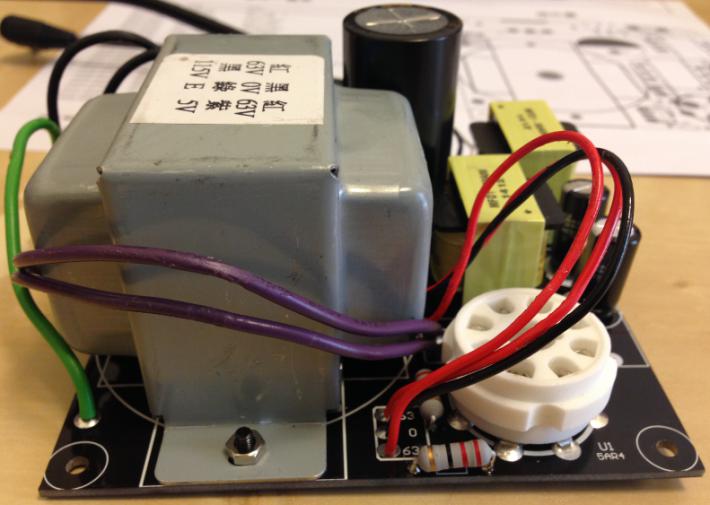

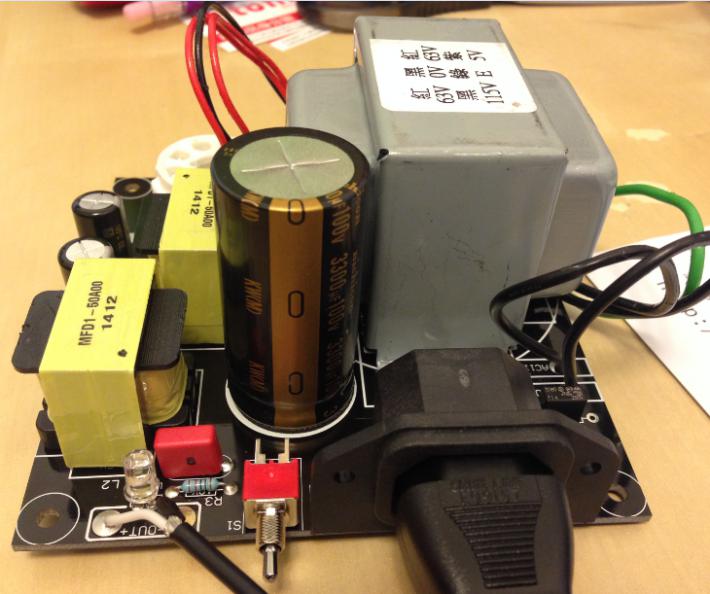

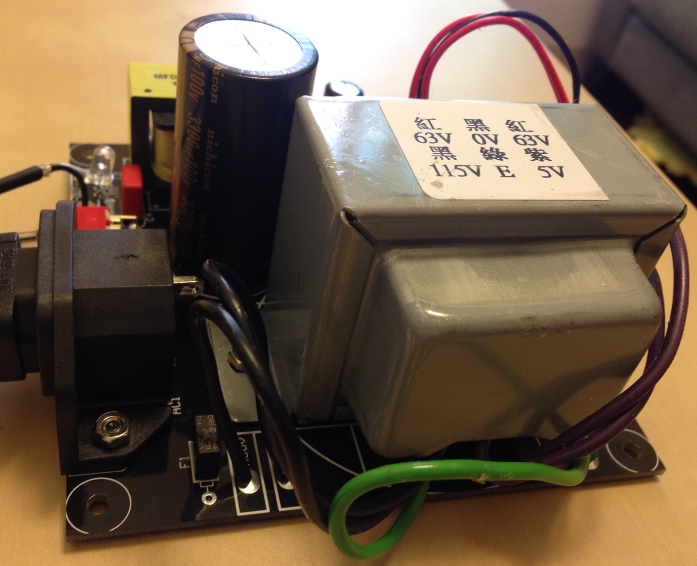

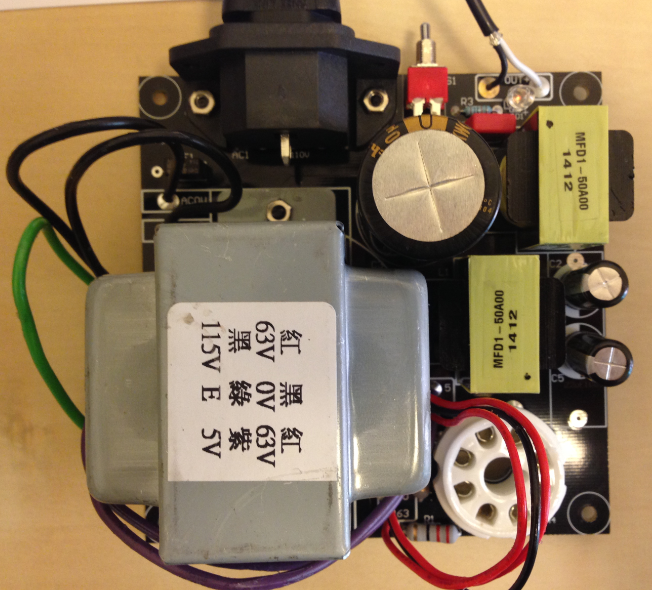

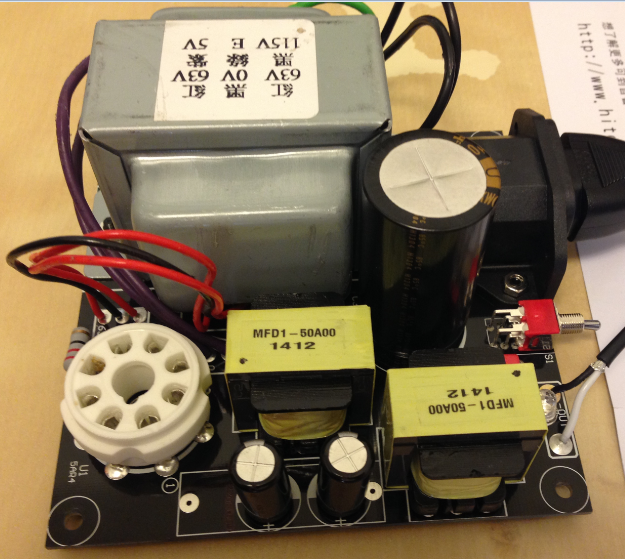

附上我的901 空拍照~麻煩各位幫忙參詳一下~
