【網友投稿】EP-1和SF-701完美合體!!!^^

CatKing (貓貓站長)
2024/04/23 21:35 #1

桃園網友"孤獨飄逸"大大投稿，因為站上的貼圖系統故障，所以請貓貓代為PO文~^^
他這個創作真的超讚~改裝EP-1，直接讓D類的SF-701變成了前管後晶的綜擴，聲音大升級，接下來大家就趕快來欣賞他的作品吧!>v<
**********************************
作者：孤獨飄逸
1.很久之前因SFX-301退換料而換到的SF701，一直都放著沒用，而EP-1也是因為本想搭SFX-301 用的但沒遙控就又沒換過去，想說都沒用就把它兩送作堆，於是就變成這樣了．

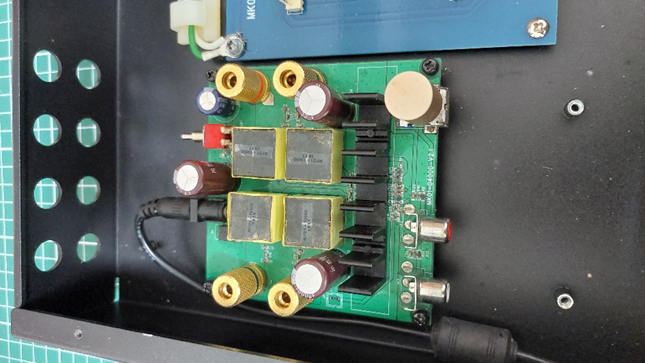

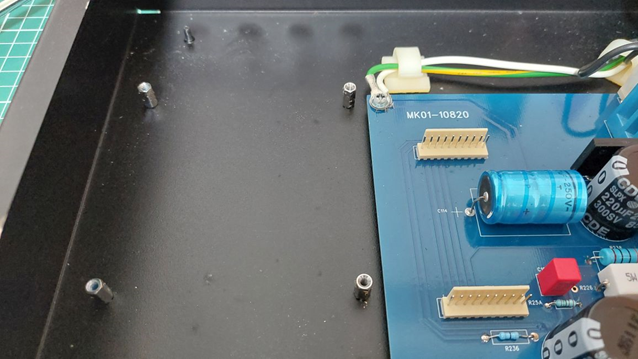

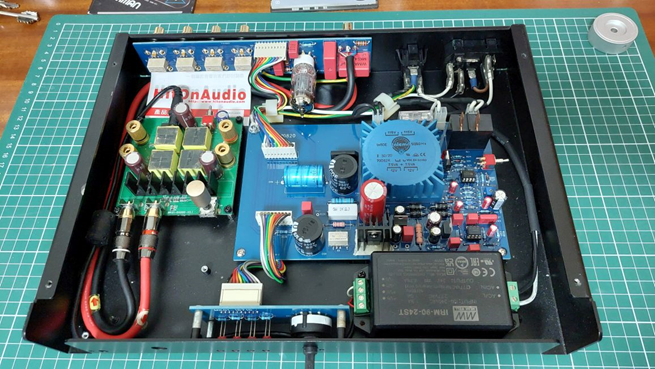

2.先將SF-701的位置決定好並鑽孔,底板夠厚直接攻牙鎖銅柱

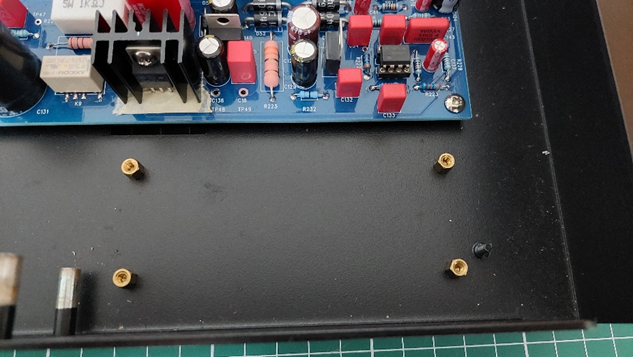

3.再將變壓器的位置決定好並鑽孔,底板夠厚直接攻牙鎖銅柱

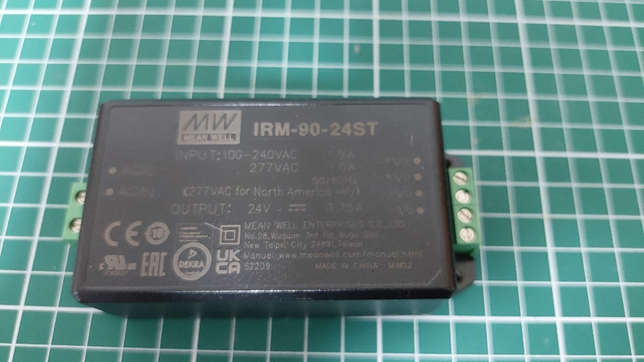

4.變壓器的部分我用 MW明緯 IRM-90-24ST 90W 高效能小型化AD/DC端子台型工業級電源模組，因為夠小,功率也夠大,(等這顆等超久)．

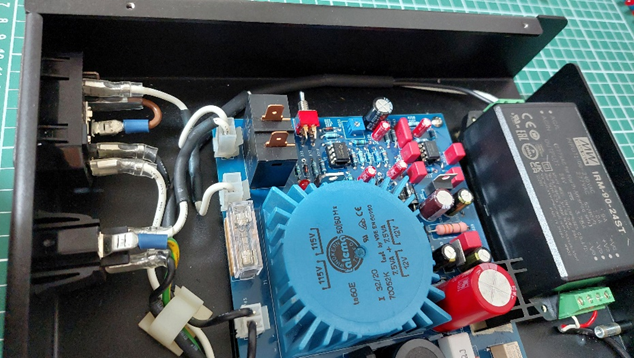

5.將變壓器的AC-110V電源接條線到被控制電源開關的地方，這樣就能實現,EP-1的功能"無訊號一段時間後會關閉SF-701

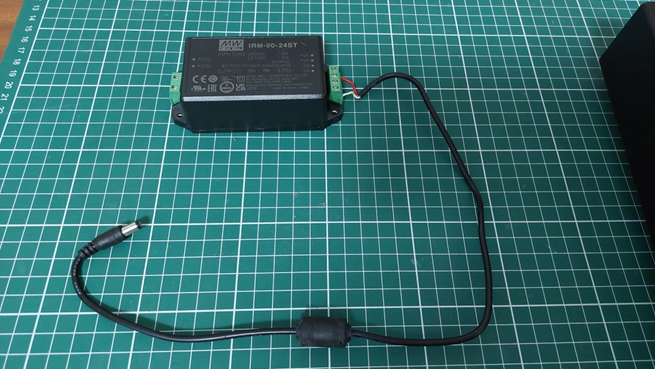

6.把原變壓器的輸出電源線,量好需要的長度剪斷接上

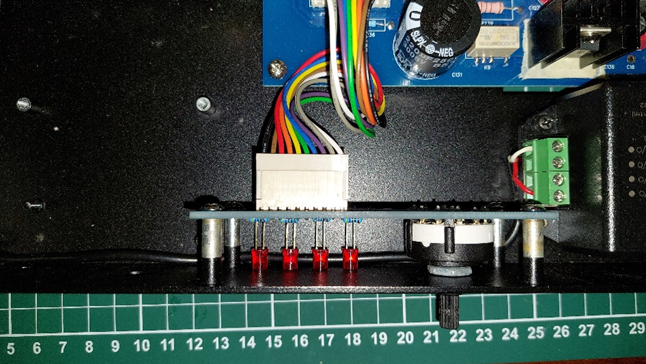

7.輸出電源線,在前面板的立柱下,貼著前面板走線

8.輸出電源線,貼著左側板走到SF-701的DC-JACK接上

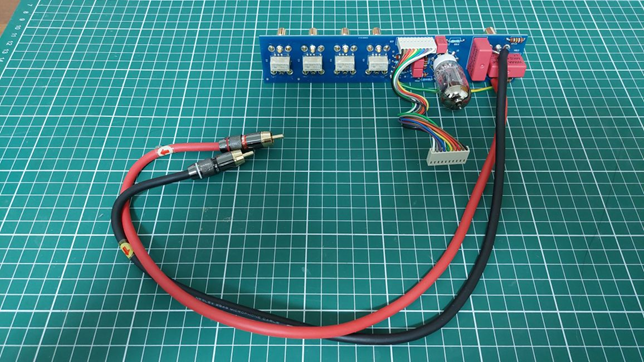

9.將自己做的線MOGAMI 2549 NEGLEX系列兩芯OFC訊號線，剪下需要的一段,焊在左右聲道輸出的地方．

10.最後把後面IO端子板再鎖回去訊號線貼著左側板

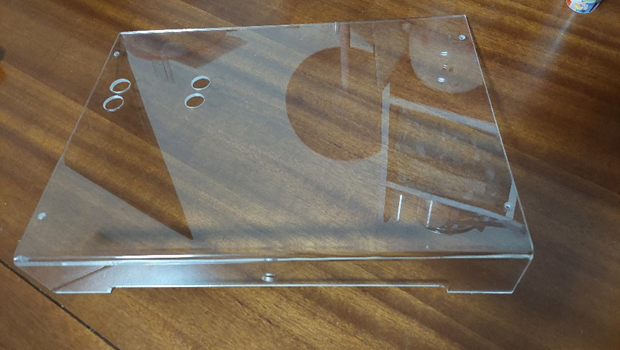

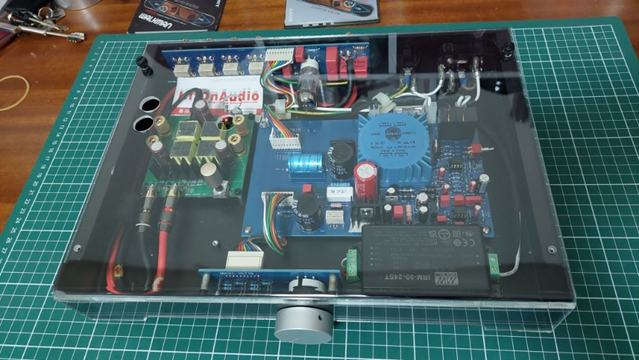

11.拿著上蓋跑去壓克力廠,請廠商照著做一透明上蓋，價格算優嗎?不知道因為才200元(厚度3mm)

12.結語
這次動工算是拖拖拉拉的，從想改到改好拖了兩三年機器都放著積灰塵，前陣子終於把它合併了,也聽了一段日子聲音的話，就不用說了水準是有的，改完後的問題就只有音量不能調，因為我沒有加購遙控音量電路．以後再想吧！

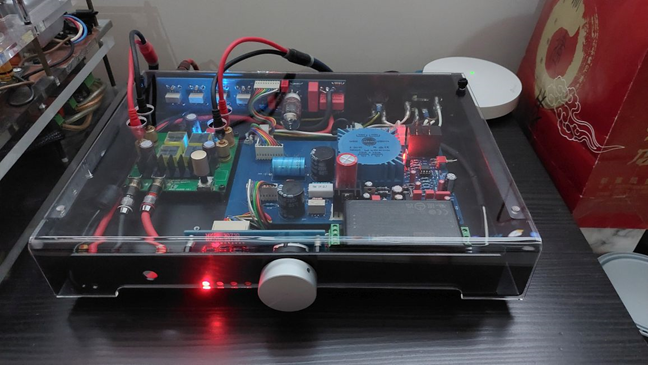

最大的問題就是開關機時喇吧都會波的一聲，看來要再想想如何塞入喇叭保護器，送上一張工作時的畫面

UFO (想不到暱稱)
2024/04/23 18:48 #2

讚耶！我都沒想過還可以這樣玩
我之前搞的是801+701，奈米改而已，孤獨飄逸大大這個是真正的創意改裝！

Leon (DIY才是王道)
2024/04/23 19:32 #3

真的只剩音量就完美啦!
改下去改下去!

Leon (DIY才是王道)
2024/04/23 19:34 #4

UFO :
讚耶！我都沒想過還可以這樣玩
我之前搞的是801+701，奈米改而已，孤獨飄逸大大這個是真正的創意改裝！

我也沒想過，我都忘了EP-1裡面是有真空管的!

JOJO (JOJO)
2024/04/23 21:20 #5

請問這個壓克力蓋子是去哪裡做的?

TOMAS (褲底裝蹦計伙委)
2024/04/23 21:44 #6

我可以買一台EP1照這樣去改我的SF801嗎?
這樣801就可以有四組輸入可以切換了對吧?

scott (施國廷)
2024/04/23 22:38 #7

很nice的改裝，接了EP-1這種管前級絕對會讓聲音變好聽，尤其是對701這種D類晶體擴效果更明顯。

renjie1113 (孤獨飄逸)
2024/04/23 22:43 #8

JOJO :
請問這個壓克力蓋子是去哪裡做的?

茂燁壓克力桃園市中壢區中正路1225號我當初也沒上蓋圖檔,就拿著上蓋去給他們看, 就照著做,喇叭線孔是我自己鑽的

scott (施國廷)
2024/04/23 22:43 #9

JOJO :
請問這個壓克力蓋子是去哪裡做的?

一般做招牌跟壓克力割字的那種店應該都有辦法接，剩下就是價格跟手路的問題。

Jerry (逆襲的土砲)
2024/04/23 23:25 #10

UFO :
讚耶！我都沒想過還可以這樣玩
我之前搞的是801+701，奈米改而已，孤獨飄逸大大這個是真正的創意改裝！

孤獨大大超強!他改的301超屌!
http://www.hitonaudio.com/forum_oneissue.php?category=works&mi=1785

JOJO (JOJO)
2024/04/24 18:51 #11

renjie1113 :
茂燁壓克力桃園市中壢區中正路1225號我當初也沒上蓋圖檔,就拿著上蓋去給他們看, 就照著做,喇叭線孔是我自己鑽的

我住三峽這距離我還可以接受，謝謝大大!
