kira3628800 (kira3628800)
2015/02/26 21:15 #1
ucchang (Yuchen Chang)
2015/02/27 09:43 #2
既然你有兩台就各別做mono，從一台左聲道跳線到另一台耳機座的左聲道。這篇有耳機座的腳位說明 http://www.hitonaudio.com/forum_oneissue.php?mi=251&page=1
kira3628800 (kira3628800)
2015/02/27 11:13 #3
ucchang :
既然你有兩台就各別做mono，從一台左聲道跳線到另一台耳機座的左聲道。這篇有耳機座的腳位說明
http://www.hitonaudio.com/forum_oneissue.php?mi=251&page=1
小弟我還沒修電路學QQ
請問大大有圖示嗎？
ucchang (Yuchen Chang)
2015/02/27 22:06 #4
kira3628800 :
小弟我還沒修電路學QQ
請問大大有圖示嗎？
首先確認你的耳機有左右聲道分離，不是單邊入線。 耳擴是sterro雙聲道設計，mono是單聲道，耳機有左右聲道，所以一當左聲道另一台當右，然後共用一個vr音量控制跟耳機孔輸出，看是用那一台，找出這兩個零件的腳位通常有L左,R右,G接地，這樣就知道一台的左/右要接到另一台的左/右，地就接地或著不接也可，這樣就是dual mono雙單聲道，至於你說的平衡仍有一部份的線路共用，聲音不會比這個好。 實作的時後去壓克力行做一塊底版尺寸就是兩塊的加總，孔洞位置也一樣，焊的時後把底板鎖在機板上方，固定當底作座用比較好焊，焊完再拆下來，被接的那一台原來的左/右接腳的錫要吸掉，不然兩邊通吃，有懂的也可幫我檢視看看有沒有問題。
kira3628800 (kira3628800)
2015/02/27 23:23 #5
ucchang :
首先確認你的耳機有左右聲道分離，不是單邊入線。
耳擴是sterro雙聲道設計，mono是單聲道，耳機有左右聲道，所以一當左聲道另一台當右，然後共用一個vr音量控制跟耳機孔輸出，看是用那一台，找出這兩個零件的腳位通常有L左,R右,G接地，這樣就知道一台的左/右要接到另一台的左/右，地就接地或著不接也可，這樣就是dual mono雙單聲道，至於你說的平衡仍有一部份的線路共用，聲音不會比這個好。
實作的時後去壓克力行做一塊底版尺寸就是兩塊的加總，孔洞位置也一樣，焊的時後把底板鎖在機板上方，固定當底作座用比較好焊，焊完再拆下來，被接的那一台原來的左/右接腳的錫要吸掉，不然兩邊通吃，有懂的也可幫我檢視看看有沒有問題。
試著畫了一下圖
請大大看看隊不對
還有請教一下
如何共用VR呢?
ucchang (Yuchen Chang)
2015/02/28 09:18 #6
kira3628800 :

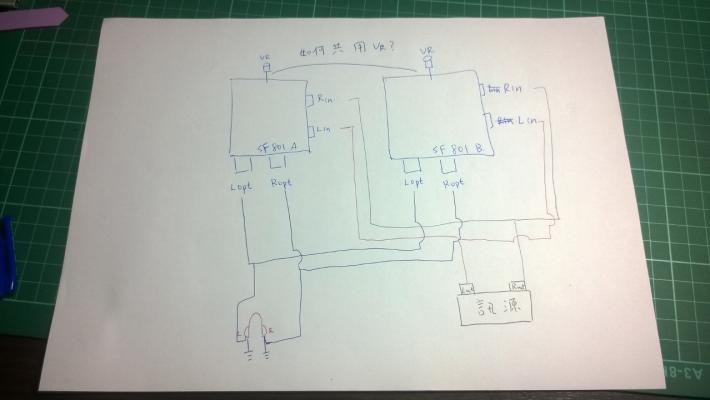

試著畫了一下圖
請大大看看隊不對
還有請教一下
如何共用VR呢?
線路圖我覺得不太對，左邊拉線過來怎麼有那麼多條線，rca輸入也是一邊一條只有兩條， 那不重要，你畫得不夠細對實座沒幫助。 vr也分左右聲道，總共六之一邊就三之，我猜啦vr靠我們這邊左邊三之，不是就右邊三之，你把錫吸掉看那一聲道沒有聲音來測，我也不是本科亂想的。 你可能要把一邊的vr跟耳機孔拆掉，聲音才不會串到另一邊留下來的vr跟耳機座的腳位怕原來不夠長，太短怕pcb吃到錫，你就要買新的腳位才夠長。
kira3628800 (kira3628800)
2015/02/28 10:48 #7
ucchang :
線路圖我覺得不太對，左邊拉線過來怎麼有那麼多條線，rca輸入也是一邊一條只有兩條，
那不重要，你畫得不夠細對實座沒幫助。
vr也分左右聲道，總共六之一邊就三之，我猜啦vr靠我們這邊左邊三之，不是就右邊三之，你把錫吸掉看那一聲道沒有聲音來測，我也不是本科亂想的。
你可能要把一邊的vr跟耳機孔拆掉，聲音才不會串到另一邊留下來的vr跟耳機座的腳位怕原來不夠長，太短怕pcb吃到錫，你就要買新的腳位才夠長。
所以大大的意思是
SF801A的左聲道跟SF801B的左聲道
SF801A的右聲道根SF801B的右聲道
這樣嗎?
還是
SF801A座左聲道的事
SF801B座右聲道的事
這兩個哪一種呢?
ucchang (Yuchen Chang)
2015/02/28 11:26 #8
kira3628800 :
所以大大的意思是
SF801A的左聲道跟SF801B的左聲道
SF801A的右聲道根SF801B的右聲道
這樣嗎?
還是
SF801A座左聲道的事
SF801B座右聲道的事
這兩個哪一種呢?
後面那個就說單聲道了，一半左一半右，前面那個等於兩台串一起沒有分開，a當左b當右，當左的要把右的部份拿掉，當右的要把當左的拿掉，可是你還要留一組vr跟耳孔來共用，這只是位置上共用但李面的線路要分開，所以a的vr跟耳座的pcb上要吃錫拉線到b的vr跟耳座的針腳上，那b這邊的針腳就不能吃錫，了解謀? 可是話說回來801的線路好像有平衡，要不要去確認一下，你主要是聽真孔管的音色，一之管負責一邊聲道，如果線路有平衡就把另一聲道的零件拆了，不過我不保證運作正常，你可以發文問站長請他問設計者。
kira3628800 (kira3628800)
2015/02/28 12:27 #9
ucchang :
後面那個就說單聲道了，一半左一半右，前面那個等於兩台串一起沒有分開，a當左b當右，當左的要把右的部份拿掉，當右的要把當左的拿掉，可是你還要留一組vr跟耳孔來共用，這只是位置上共用但李面的線路要分開，所以a的vr跟耳座的pcb上要吃錫拉線到b的vr跟耳座的針腳上，那b這邊的針腳就不能吃錫，了解謀?
可是話說回來801的線路好像有平衡，要不要去確認一下，你主要是聽真孔管的音色，一之管負責一邊聲道，如果線路有平衡就把另一聲道的零件拆了，不過我不保證運作正常，你可以發文問站長請他問設計者。
謝謝大哥的指導，小弟我大致上懂了
最怕是動工時不小心接錯啦XD
為求謹慎還是把自己心裡的疑問說出來請教一下版上的各位大大們XD
boooksyu (yuEric)
2015/02/28 14:16 #10
ucchang :
後面那個就說單聲道了，一半左一半右，前面那個等於兩台串一起沒有分開，a當左b當右，當左的要把右的部份拿掉，當右的要把當左的拿掉，可是你還要留一組vr跟耳孔來共用，這只是位置上共用但李面的線路要分開，所以a的vr跟耳座的pcb上要吃錫拉線到b的vr跟耳座的針腳上，那b這邊的針腳就不能吃錫，了解謀?
可是話說回來801的線路好像有平衡，要不要去確認一下，你主要是聽真孔管的音色，一之管負責一邊聲道，如果線路有平衡就把另一聲道的零件拆了，不過我不保證運作正常，你可以發文問站長請他問設計者。

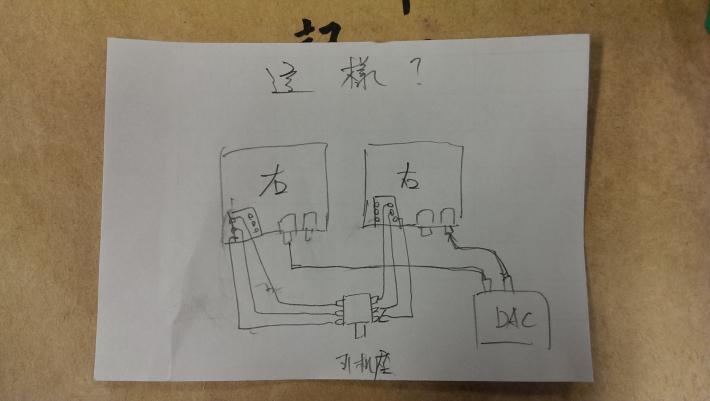

是這樣的感覺麼?
噗~兩邊都寫右，俺錯了，請大家自行腦補
ucchang (Yuchen Chang)
2015/02/28 17:59 #11
boooksyu :
是這樣的感覺麼?
噗~兩邊都寫右，俺錯了，請大家自行腦補
正確，你懂我的！
