qqbear515 (QQbear)
2015/03/15 20:17 #1
rockman (洛克人)
2015/03/15 20:42 #2
拿掉上蓋，不通電拔掉真空管，再照兩張特寫給大家看一下，檢查是不是有地方沒焊好，如果都有焊好那可能有零件掛了。
Leon (DIY才是王道)
2015/03/16 18:33 #3
rockman :
拿掉上蓋，不通電拔掉真空管，再照兩張特寫給大家看一下，檢查是不是有地方沒焊好，如果都有焊好那可能有零件掛了。
嘿啊~蓋子板子都拿掉照幾張~
lio0206 (舟舟)
2015/03/16 20:31 #4
檢查看看三極體...上次我很白吃的就焊錯了XD
qqbear515 (QQbear)
2015/03/16 21:58 #5
rockman :
拿掉上蓋，不通電拔掉真空管，再照兩張特寫給大家看一下，檢查是不是有地方沒焊好，如果都有焊好那可能有零件掛了。

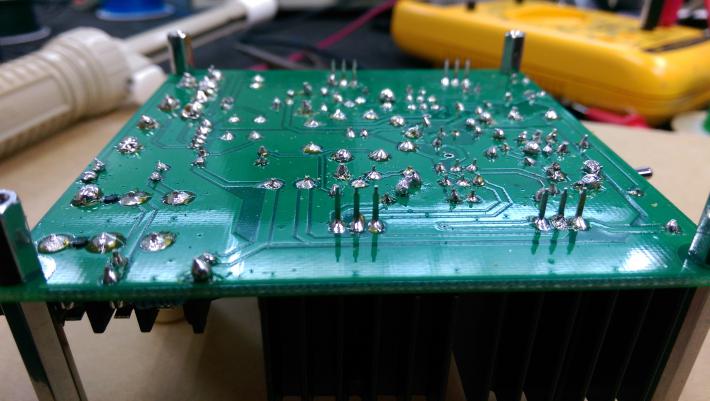

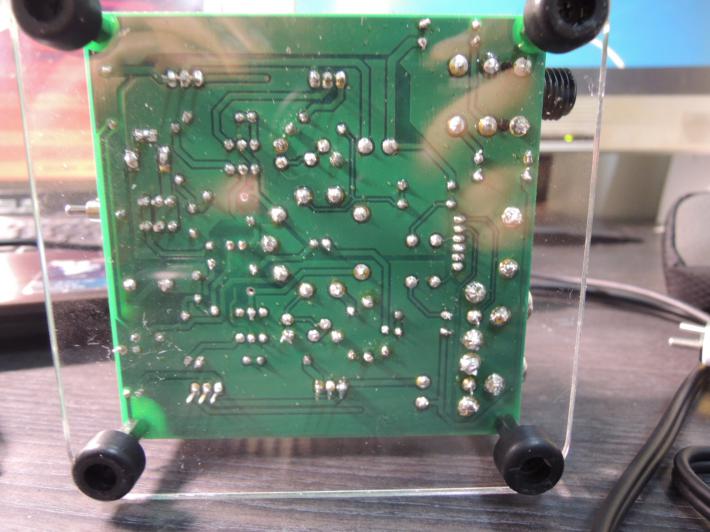

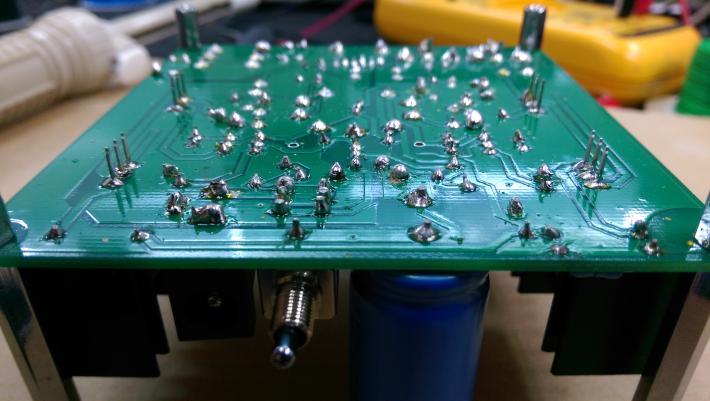

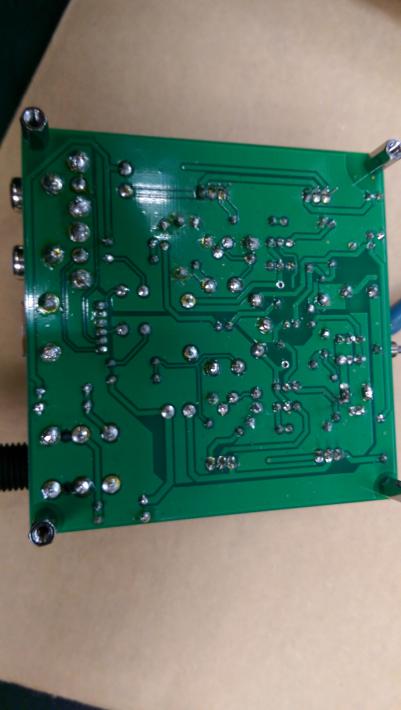

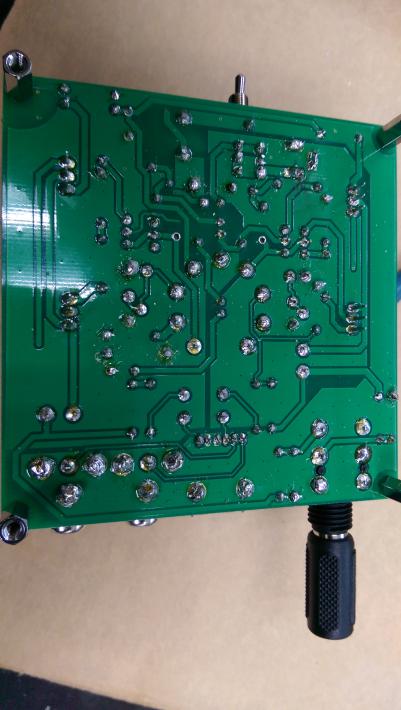

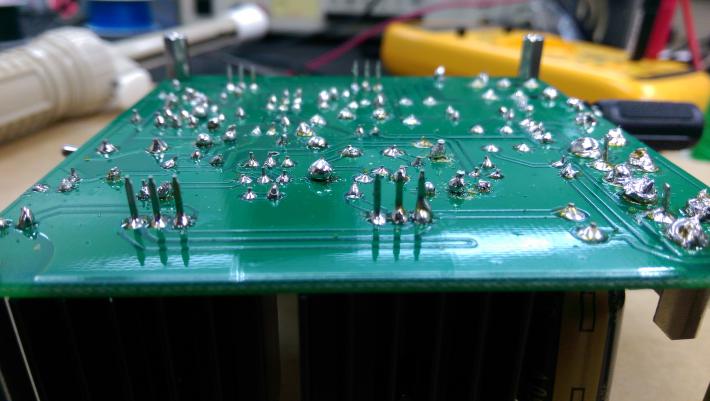

抱歉~因為比較忙所以現在才回
相機剛好沒戴用手機拍了幾張希望夠清楚
如果不夠清楚我明天再補拍
另外還有兩個問題
1.不知道為什麼開關電源的時候耳機都會發出"啪"的一聲還滿大聲的...是有那裡有問題嗎
2.真空管感覺很拿插進去...過不久會鬆掉這樣
以上謝謝大家
正面照片好像傳不上來
用網路的圖床
http://ppt.cc/YsRg
bubuchacha (bubu251)
2015/03/16 23:08 #6
qqbear515 :
抱歉~因為比較忙所以現在才回
相機剛好沒戴用手機拍了幾張希望夠清楚
如果不夠清楚我明天再補拍
另外還有兩個問題
1.不知道為什麼開關電源的時候耳機都會發出"啪"的一聲還滿大聲的...是有那裡有問題嗎
2.真空管感覺很拿插進去...過不久會鬆掉這樣
以上謝謝大家
正面照片好像傳不上來
用網路的圖床
http://ppt.cc/YsRg
前幾天剛入手
剛才組好時有遇到類似問題
原本以為是左聲道沒聲音
後來發現其實是有聲音 可是很小聲
然後之後看看看發現是因為我沒調好偏壓 (一開始調整TP1的地方下太多焊 沒辦法調 本來以為沒差 Orz)
後來TP1.2都調整成30V後問題解決
Bosh (❤❤❤Fostex愛用者❤❤❤)
2015/03/17 18:27 #7
qqbear515 :
抱歉~因為比較忙所以現在才回
相機剛好沒戴用手機拍了幾張希望夠清楚
如果不夠清楚我明天再補拍
另外還有兩個問題
1.不知道為什麼開關電源的時候耳機都會發出"啪"的一聲還滿大聲的...是有那裡有問題嗎
2.真空管感覺很拿插進去...過不久會鬆掉這樣
以上謝謝大家
正面照片好像傳不上來
用網路的圖床
http://ppt.cc/YsRg
開機那個聲音是正常的，建議開機完再戴上耳機比較不會被嚇到，看照片你的焊點感覺烙鐵溫度不太夠，直覺問題出在焊接的機率很高，你可以再加強一下焊點(請使用瓦數高一點的烙鐵)。
qqbear515 (QQbear)
2015/03/17 19:18 #8
Bosh :
開機那個聲音是正常的，建議開機完再戴上耳機比較不會被嚇到，看照片你的焊點感覺烙鐵溫度不太夠，直覺問題出在焊接的機率很高，你可以再加強一下焊點(請使用瓦數高一點的烙鐵)。
感謝樓上兩位的幫助!!!!
今天晚上把焊點全部加錫重焊一次之後
在調整偏壓之後就正常了
焊錫功力也進步了!!!!YA!!!
只是開機會很大一聲就沒辦法了Q_Q
看來只能等開機之後在接上耳機了
不然瞬間電壓好像很大...
補後續...
剛剛在調整偏壓時不小心碰到腳位Q1的MJE15030G
突然有火花跑出來
然後在去調整偏壓時
偏壓怎麼也調不到30V 只能往上調
而且左聲道也變得沒聲音了Q_Q是不到短路後壞掉了?
CatKing (貓貓站長)
2015/03/17 23:38 #9
qqbear515 :
感謝樓上兩位的幫助!!!!
今天晚上把焊點全部加錫重焊一次之後
在調整偏壓之後就正常了
焊錫功力也進步了!!!!YA!!!
只是開機會很大一聲就沒辦法了Q_Q
看來只能等開機之後在接上耳機了
不然瞬間電壓好像很大...
補後續...
剛剛在調整偏壓時不小心碰到腳位Q1的MJE15030G
突然有火花跑出來
然後在去調整偏壓時
偏壓怎麼也調不到30V 只能往上調
而且左聲道也變得沒聲音了Q_Q是不到短路後壞掉了?
原本想跟你說恭喜，結果還是發生悲劇....
沒關係!你會解焊嗎?手邊有吸錫槍之類的解焊工具嗎?
明天我就會前往高雄(要提早一天布置會場)所以在回台北之前我都沒辦法幫忙大家的機器入院醫治，
但是我可以幫你弄到一顆新的MJE15030G寄給你! 看起來似乎是這個問題~
qqbear515 (QQbear)
2015/03/18 22:41 #10
CatKing :
原本想跟你說恭喜，結果還是發生悲劇....
沒關係!你會解焊嗎?手邊有吸錫槍之類的解焊工具嗎?
明天我就會前往高雄(要提早一天布置會場)所以在回台北之前我都沒辦法幫忙大家的機器入院醫治，
但是我可以幫你弄到一顆新的MJE15030G寄給你! 看起來似乎是這個問題~
我這邊有吸錫槍~只是要再解焊一兩個零件應該還好
不過也因為這樣學到了一課Q_Q
希望重新換零件就OK了~先謝謝站長了
等我測試沒問題再來發心得文
Leon (DIY才是王道)
2015/03/19 23:31 #11
qqbear515 :
我這邊有吸錫槍~只是要再解焊一兩個零件應該還好
不過也因為這樣學到了一課Q_Q
希望重新換零件就OK了~先謝謝站長了
等我測試沒問題再來發心得文
受站長所託，今天已經幫你弄到零件，掛號寄出應該很快會收到~
