smilechen (阿先)
2015/06/28 14:01 #1

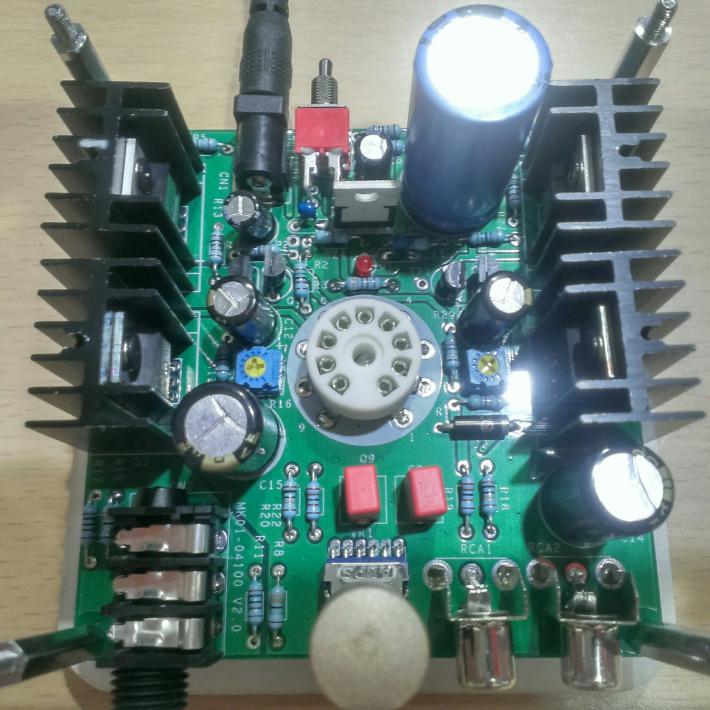

Bosh (❤❤❤Fostex愛用者❤❤❤)
2015/06/28 21:34 #2
電容插件位置上面都有一個圓形圖示，這個圓黑色白色各一半(說明書上)，白色的是正極，黑色的是負極。

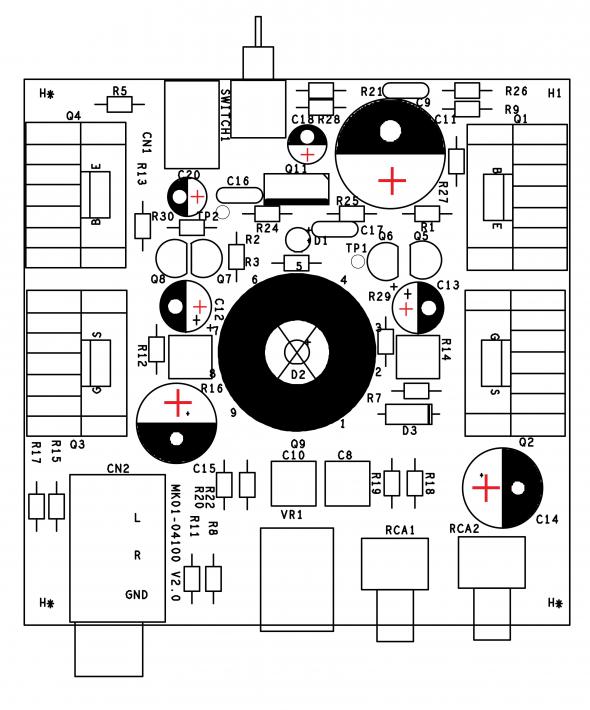

電容長腳是正極，短腳是負極，(在電路板上空心的半圓是正極，實心的半圓是負極)大大可以參考這張圖片
smilechen (阿先)
2015/06/29 00:10 #3
Bosh :
電容插件位置上面都有一個圓形圖示，這個圓黑色白色各一半，白色的是正極，黑色的是負極。
電容長腳是正極，短腳是負極，大大可以參考這張圖片
感謝您的回覆，但我還是不太懂。

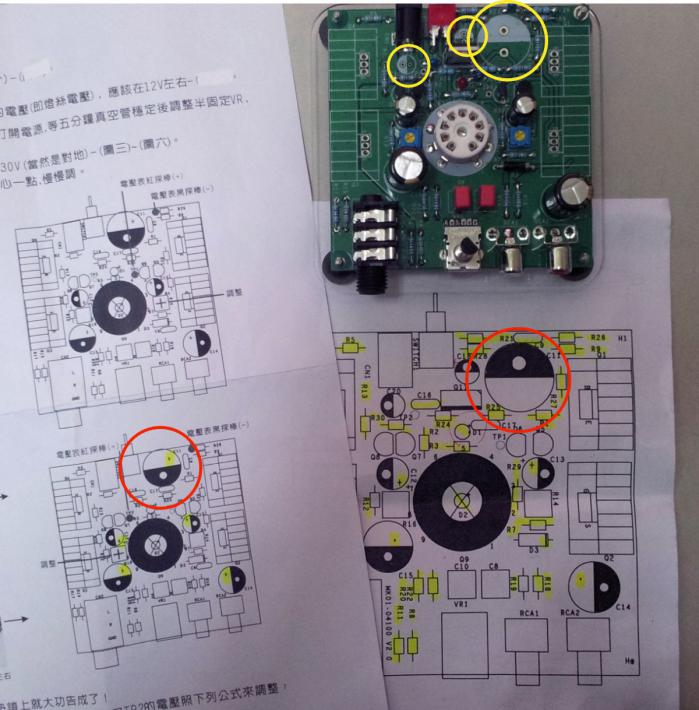

二張說明書中的C11 的圓圈塗色是相反的，如紅圈所示。比較起來，右下方的插件圖和電路板才是一致的。插件圖上的黑色對映的是電路板上的白色印刷。
電路板上白色的是正極，黑色的是負極是一定的嗎?如果是的話，那插件圖(右下角)上 C12, C13, C14, C15上的正號不就畫反了(所以我也焊錯了!)。
還是說，電路板上C11, C18, C20 (黃圈) 印刷白色是正極，而 C12, C13, C14, C15印刷白色是負極?
還請大大開示。
另外，很驚喜的是站長PM 10點40左右竟然親自打電話來，說已有網友回覆，真是熱心啊。站長說他才剛回來，是去看粉爆受傷的朋友。希望所有傷者都能安好。
Bosh (❤❤❤Fostex愛用者❤❤❤)
2015/06/29 00:53 #4
smilechen :
感謝您的回覆，但我還是不太懂。
二張說明書中的C11 的圓圈塗色是相反的，如紅圈所示。比較起來，右下方的插件圖和電路板才是一致的。插件圖上的黑色對映的是電路板上的白色印刷。
電路板上白色的是正極，黑色的是負極是一定的嗎?如果是的話，那插件圖(右下角)上 C12, C13, C14, C15上的正號不就畫反了(所以我也焊錯了!)。
還是說，電路板上C11, C18, C20 (黃圈) 印刷白色是正極，而 C12, C13, C14, C15印刷白色是負極?
還請大大開示。
另外，很驚喜的是站長PM 10點40左右竟然親自打電話來，說已有網友回覆，真是熱心啊。站長說他才剛回來，是去看粉爆受傷的朋友。希望所有傷者都能安好。
不好意思我忘了註明(已補上)，我回文裡說的白色是說明書上的白色，這個白色在電路板上是簍空的半圓(正極)，實心半圓的在說明書上是黑色(負極)，大大手邊的兩張說明書分別是第一版和第二版，最大顆的電容第二版和第一版方向不同。
UFO (想不到暱稱)
2015/06/29 19:01 #5
Bosh :
不好意思我忘了註明(已補上)，我回文裡說的白色是說明書上的白色，這個白色在電路板上是簍空的半圓(正極)，實心半圓的在說明書上是黑色(負極)，大大手邊的兩張說明書分別是第一版和第二版，最大顆的電容第二版和第一版方向不同。
來一張加強標示的插件圖，新版說明書上新增的那兩顆C18、C20電容沒有標+的記號，最大的那顆C11電容方向和第一版是相反的。
電容的長腳是正極，短腳是負極
smilechen (阿先)
2015/06/29 23:42 #6
Bosh :
(恕刪除引言)
感謝 Bosh 大熱心指導，我了解了。
smilechen (阿先)
2015/06/29 23:43 #7
UFO :
(恕刪除引言)
感謝 UFO 大的加強插件圖及說明，簡單扼要。
