ilove303 ()
2015/12/25 14:34 #1
ilove303 ()
2015/12/25 14:54 #2
還是剛好有影片檔可供參考!!
Bosh (❤❤❤Fostex愛用者❤❤❤)
2015/12/25 15:47 #3
我來幫忙回答大大的問題，大大肯定還沒有買SFX-101，因為這些問題在說明書的第八頁和第十二頁裡面都有詳細的圖文說明，我的說明書放在家裡，只好用手邊現成的照片來跟大大說明：
1.電阻先裝,每顆電阻在插件前記得先用三用電錶量過確定阻值正確......請問如何測量??
電表開到阻抗檔就可以量電阻的阻值，紅色跟黑色探針各接觸一邊就行了。
2.折腳時記得阻值朝向上面,並且朝同樣的方向插件,除了美觀,將來檢修也方便........長怎樣??

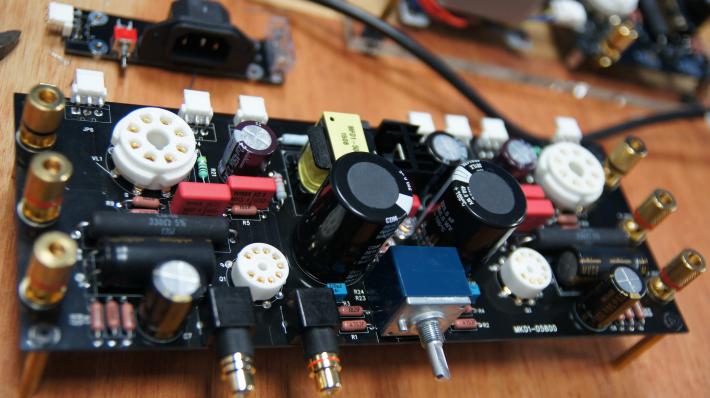

借張貓大上次台中DIY版聚拍的照片，看得清楚嗎?

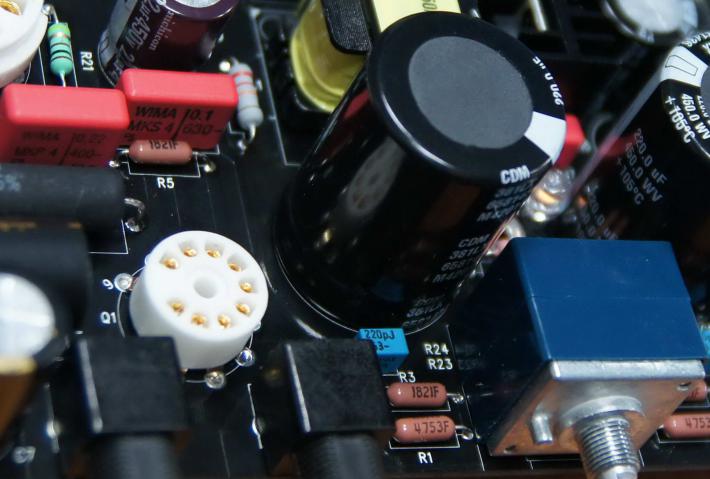

再來一張放大的，有看到1821和4753這些電阻，數值都是向上
3. R28,R32(330k)那兩枚電阻及R13,R4(330/10W)那兩枚最後再裝,因為這四枚電阻需要架高......架高??

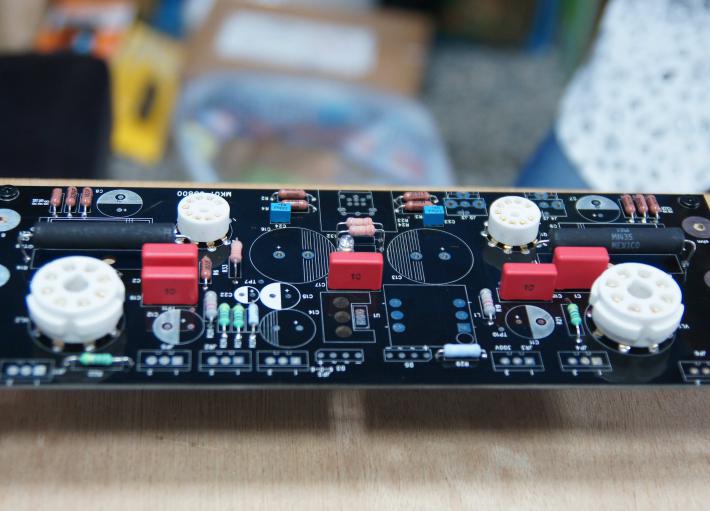

沒錯，像照片這樣架高
4. 330/10W那兩枚則離開PCB 5mm即可,一樣的在正面先㸃焊,調整好高度後翻面再焊即可.... ??

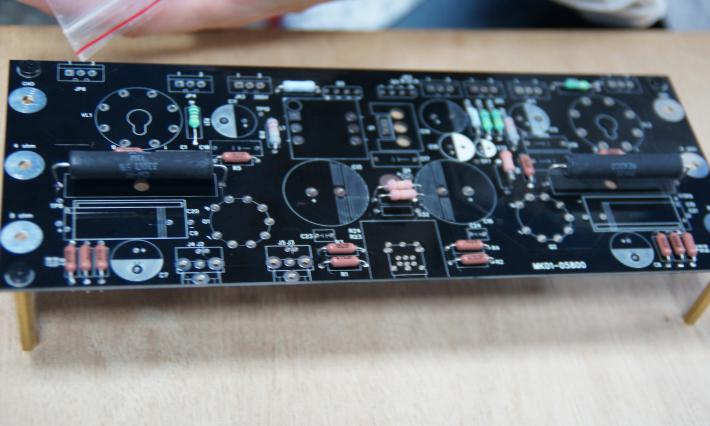

就是那兩顆長長的黑色電阻
5. LED很不耐烙鐡高溫,因此沒有把握者可以不要插到底,離開PCB 一些些,有助於烙鐵的高溫不㑹直達LED內部....不要插到底 ??

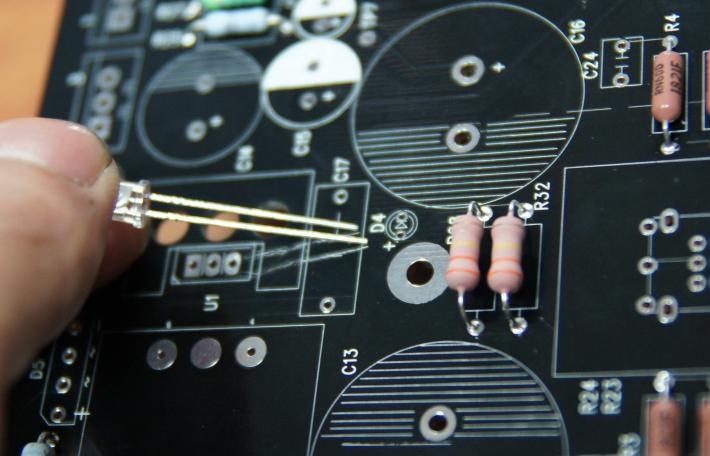

對，不要插到底，留個5mm高度，而且要注意極性，長腳是正極，LED極性是看腳不是看裡面結構。
6.管座要水平,否則將來插上管子就㑹歪歪的。.......如何測水平??
反過來貼在桌上定位，如果有自信就用目測，就算有歪一點點也沒關係，管子插上去還可以微調管子。

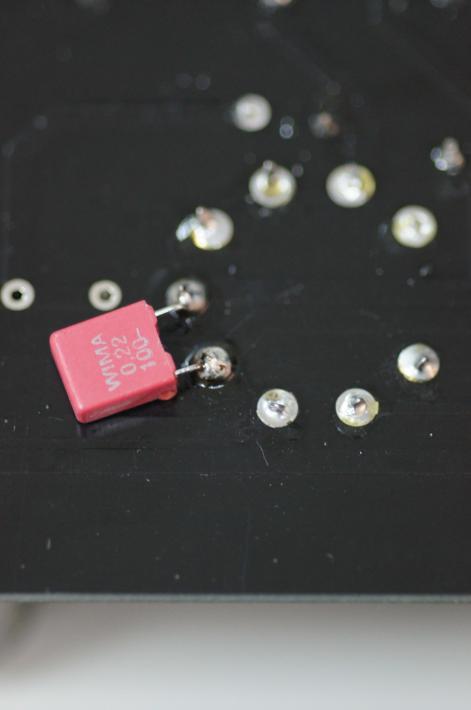

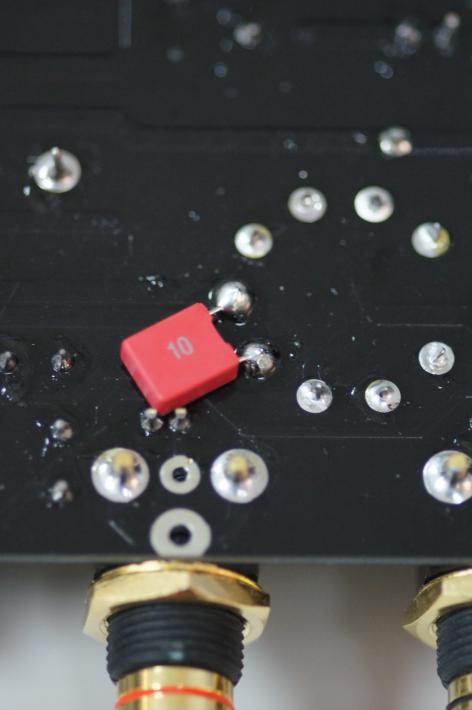

7.講究者可以在每個管子的燈絲脚上直接並聯一顆0.1uF/50V的陶瓷電容,可以進一步降低熱燈絲產生的嘶生(hiss) 聲......長什麼樣子?? 是並聯在哪個地方??
上面那篇文章裡面kane大回覆了，像他照片裡那樣(kane大照片借一下)
8.量一下Q1及Q2(ECC803S)的第4腳及第5腳之間的直流燈絲電壓,應該是12V.... 要量哪裡??
照說明書上寫的，紅探針抵住管座第四腳，黑探針抵住管座第五腳，量直流電壓。
CatKing (貓貓站長)
2015/12/26 00:17 #4
Bosh :
(恕刪除引言)
感謝B大的解說，說明書裡面都有答案呦~

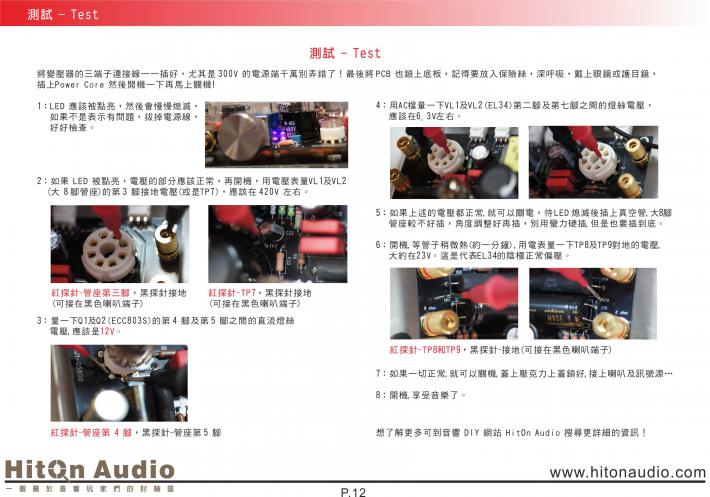

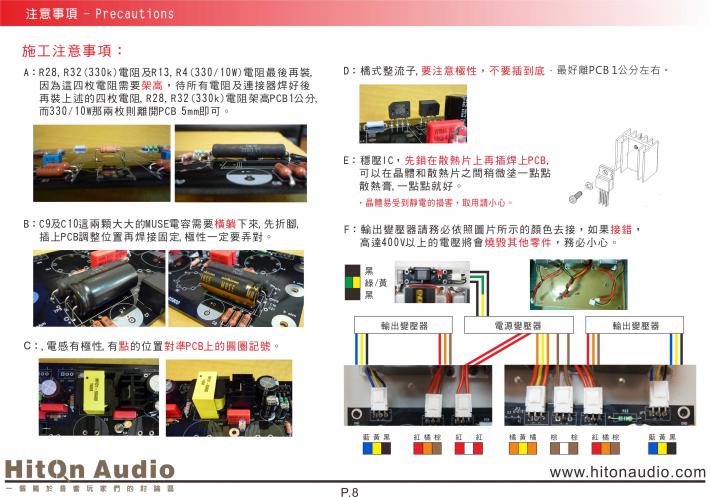

以下是SFX-101第八頁和第十二頁的JPG檔~
影片檔因為字幕修改的關係可能要等我明天有空再重新上傳~
ilove303 ()
2015/12/28 09:16 #5
CatKing :
感謝B大的解說，說明書裡面都有答案呦~ 以下是SFX-101第八頁和第十二頁的JPG檔~
影片檔因為字幕修改的關係可能要等我明天有空再重新上傳~
感謝各位解答!
請問0.1uF/50V 陶瓷電容, 可以用WIMA MKP 10 0.1/250-C4代替嗎? 謝謝~
KANE (肯尼)
2015/12/28 14:26 #6
ilove303 :
感謝各位解答!
請問0.1uF/50V 陶瓷電容, 可以用WIMA MKP 10 0.1/250-C4代替嗎? 謝謝~
可以。
deeppurple (steven)
2016/02/22 09:01 #7
CatKing :
感謝B大的解說，說明書裡面都有答案呦~ 以下是SFX-101第八頁和第十二頁的JPG檔~
影片檔因為字幕修改的關係可能要等我明天有空再重新上傳~
站長大大您好!
上週末在家組裝SFX-101 完後做TEST時，通電後發現nichicon 22uF 450V的電容飄出一屢白煙，心想不妙，經確認我把該電容的正負極裝反了!
想請問該顆電容可以去哪些電料行找的到? 還有會不會影響其他元件也因此壞掉? 感謝!!!
steven
CatKing (貓貓站長)
2016/02/22 11:45 #8
deeppurple :
站長大大您好!
上週末在家組裝SFX-101 完後做TEST時，通電後發現nichicon 22uF 450V的電容飄出一屢白煙，心想不妙，經確認我把該電容的正負極裝反了!
想請問該顆電容可以去哪些電料行找的到? 還有會不會影響其他元件也因此壞掉? 感謝!!!
steven
deeppurple大大您好，請問您裝反的是C11還是C12呢? 可以確定冒煙的地方是電容嗎? 電容掛了只要找到相同數值即可。
如果裝反的是C11請檢查一下R19(22k 1W)，如果裝反的是C12請檢查一下R20(22k 1W)，之前有位網友C11電容裝反，結果R19冒煙燒掉，將電容正確安裝以及換了一顆新的R19之後就正常囉~
(電容沒掛)
deeppurple (steven)
2016/02/22 13:07 #9
CatKing :
deeppurple大大您好，請問您裝反的是C11還是C12呢? 可以確定冒煙的地方是電容嗎? 電容掛了只要找到相同數值即可。
如果裝反的是C11請檢查一下R19(22k 1W)，如果裝反的是C12請檢查一下R20(22k 1W)，之前有位網友C11電容裝反，結果R19冒煙燒掉，將電容正確安裝以及換了一顆新的R19之後就正常囉~(電容沒掛)
站長大大您好!
當時是看到C11和R19之間冒出一絲白煙，目視發現C11正負極裝反，就先把C11拆下來了..... 還不知道如何確認R19有沒有壞掉，請問是用電表量測阻值嗎? 還是您建議保險起見，C11和R19都換掉呢?
謝謝您
steven
CatKing (貓貓站長)
2016/02/22 14:46 #10
deeppurple :
站長大大您好!
當時是看到C11和R19之間冒出一絲白煙，目視發現C11正負極裝反，就先把C11拆下來了..... 還不知道如何確認R19有沒有壞掉，請問是用電表量測阻值嗎? 還是您建議保險起見，C11和R19都換掉呢?
謝謝您
steven
是的，用電表量電阻的阻值，如果阻值不對就是電阻掛了，為了保險起見最好把那顆裝反的C11電容換掉，怕那顆C11會有內傷~
deeppurple (steven)
2016/02/23 09:09 #11
CatKing :
是的，用電表量電阻的阻值，如果阻值不對就是電阻掛了，為了保險起見最好把那顆裝反的C11電容換掉，怕那顆C11會有內傷~
在找電容之前，請問有大大知道原先C11，C12的nichicon電容其紋波電流是多少mA的嗎?
目前看到的有 115mA~730mA不等的nichicon 22uF/450V/+105度C電容，感謝回覆!
