轉貼自HitOn Audio的FB社團，原文作者：網友Richard Mastudio
原文出處:https://www.facebook.com/groups/hitonaudio/

M1 "技術"開箱(組裝啦!) ---- (一)
會購買Hiton Audio 的M1(M-kit) 是因為標示可到30Hz, 以書架喇叭來說, 40HZ 就很拼命何況是30Hz, 當然免不了的條件是低音反射加上靠背牆擺放, 如果是密閉式書架喇叭, 能有50Hz 也算不錯了。有不少低音反射式的喇叭反射孔開在前方, 我個人不喜歡, 雖然可比較不受背牆的距離的影響, 但在某個頻帶會因相位相反而對消掉些低音。
M-KIT寄來時有三箱, 除兩隻木箱分開裝之外, 其它像單體、分音器零組件、螺絲、接線、端子等各種附件在一箱, 整個包裝非常有品質, 當然也就很有份量, 由於網站上照片精美, 我就不重複拍照, 各位可逕行連結參考: http://www.hitonaudio.com/welfare_oneissue.php?i=190
既然是技術開箱, 就免不了做些參數量測, 不喜歡技術敘述冗長的朋友, 我先把心得結論說出, 技術部分您可略過。這對喇叭以我的感覺, 足夠比擬10萬元的水準, 至於能否往上挑戰15~20萬元級的書架喇叭, 就看個人喜好了。另外若您有興趣卻不是技術人, 我勸您買成品就好, 喇叭組裝中有許多細節, 稍有不慎就減損喇叭的價值, 當然聽說網站賣的不錯, 還有沒有存貨就請自行聯繫啦。
首先從分音器介紹起:

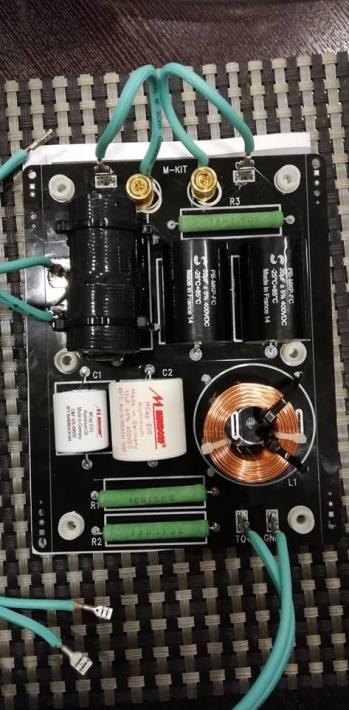

1. 在喇叭音箱中, 唯一電子相關的就是分音器, M1
的分音器可說簡潔大器, 我說大器是分音器用料頂級(以這價位來看)包括Made In France 的 Solen 電容及Mundorf EVO電容器和電阻，線圈也是很好的性能, 低通電感約2.6mH但DC 阻抗才0.16歐姆左右, 一般經常在0.5歐姆左右, 可預見低頻訊號損耗不高, 對速度與動態的影響也小, 這當然也是因為鐵芯電感繞組少的緣故, 而鐵芯電感的缺點是高頻時感抗衰退較大, 但對於低通用途來說, 是沒有太大影響的, 尤其二階分音時還有電容旁路高頻到地。
2. 高通部分使用CLC 三階分頻, 電感用空心線圈, 電感值是1.5mH左右, 這線圈品質非常好, 到20KHz 時感值仍有1.45mH 以上, 衰減約3%, 一般空心單芯電感在20KHz 的衰減經常都是5~10% 以上的, 常常造成實際分頻點誤差與衰減量的設計規格不精確。像為了精確的分頻設計, M1的低通電路除LC 二階外, 還有一組RC併聯連接低音單體, 目的是做單體線圈感抗的平衡, 以免影響分頻點的精確。

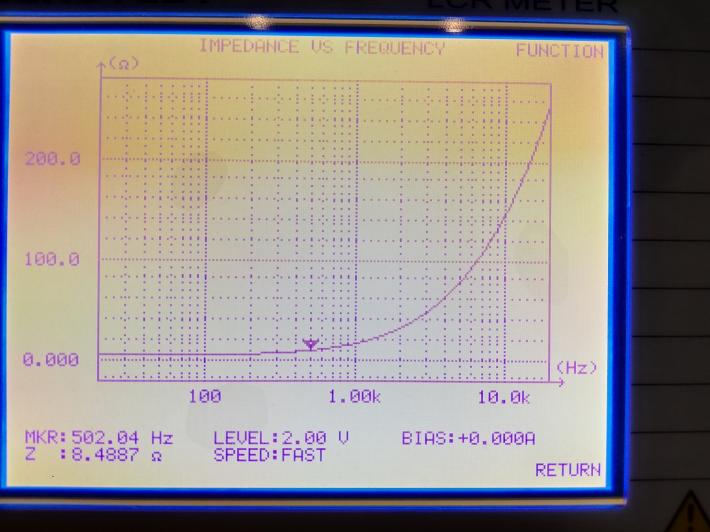

3.焊接完畢後, 接上電阻負載, 測試輸入端阻抗, 先測單獨低通, 如照片二可看到阻抗隨頻率上升,

照片二

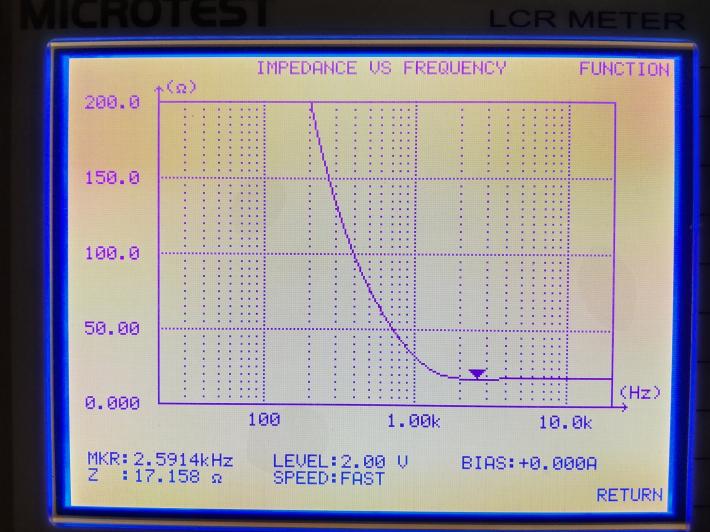

而單測高通部分, 如照片三可看到阻抗隨頻率上升而下降。

照片三

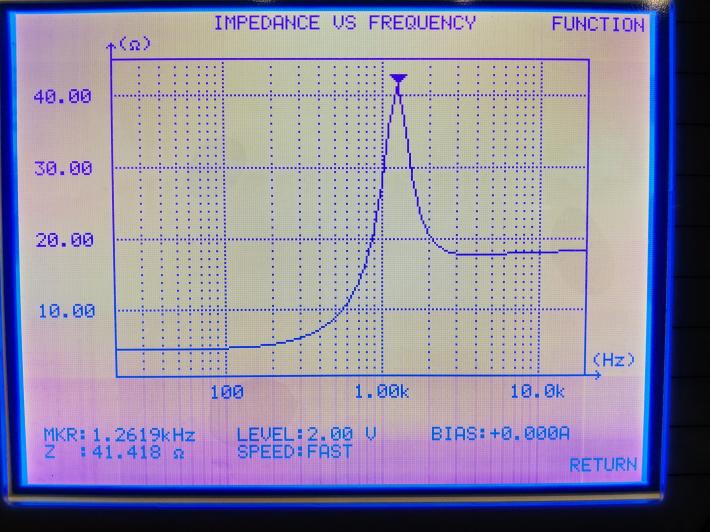

當高低通併在一起時, 就如照片四,

照片四

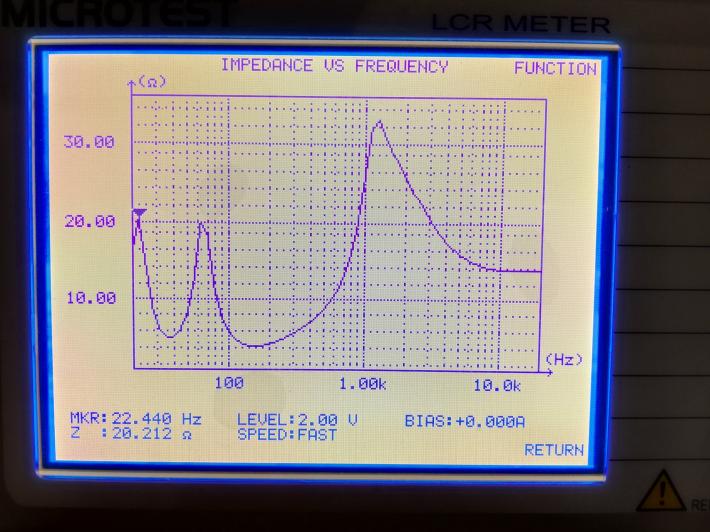

低頻時約4歐姆高頻時約18歐姆, 而高低通交會點形成一個高約41歐姆的諧振點在1262Hz, 我把它稱為電氣諧振點, 因為這時沒接單體, 這種阻抗峰值的表現完全是RLC 元件造成, 與單體機械震動毫無關係。由於分頻點交會的峰值頻率經常與高音單體諧振點接近, 很多人以為這區間的高阻抗諧振現象是高音單體造成, 其實不是, 分頻元件阻抗變化遠大於高音單體的諧振阻抗變化, 因為高音單體效率高, 通常透過電阻分壓做增益衰減, 因此高音阻抗諧振變化程度也被衰減掉了, 不容易在綜合阻抗變化中被看到, 而低音的阻抗諧振變化就會透過分頻網路明顯的被看到, 如照片五。

照片五

至於單體的量測, 下回再說明 !
