SFX-301-DIY製作,給大家參考

很高興有機會接觸到這網站,第一次DIY管姬就成功,雖然一開始炸了一次保險絲,(自己手殘,後續會說到)
但也有驚無險完成了,或許我不是很快完成,但我提供我自己製作簡易過程給各位大大看看,也希望能幫到
大家,有任何建議也能告訴我唷~

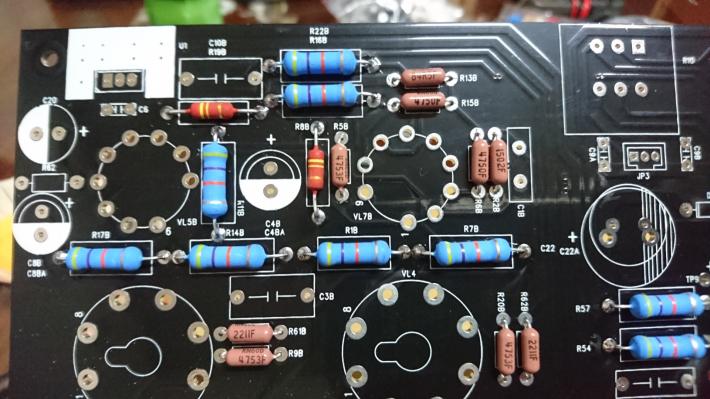

因小弟是科班出生的,所以永遠記得"由左至右,由上而下"  其實這就是色碼電阻的排法啦!!!(不是從左上開始焊接)
且數字型的元件數字面也要朝上,這樣比較容易辨識

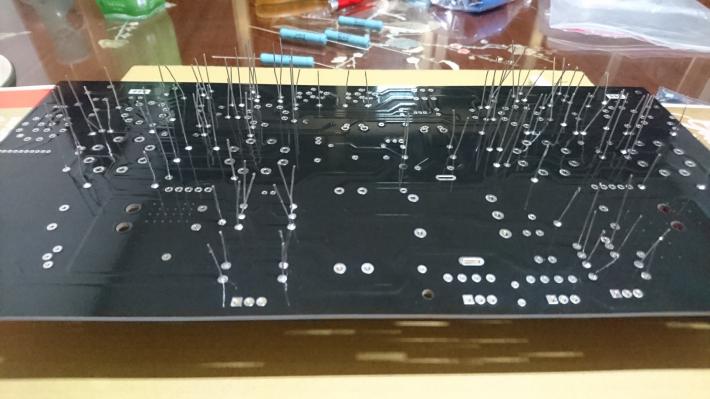

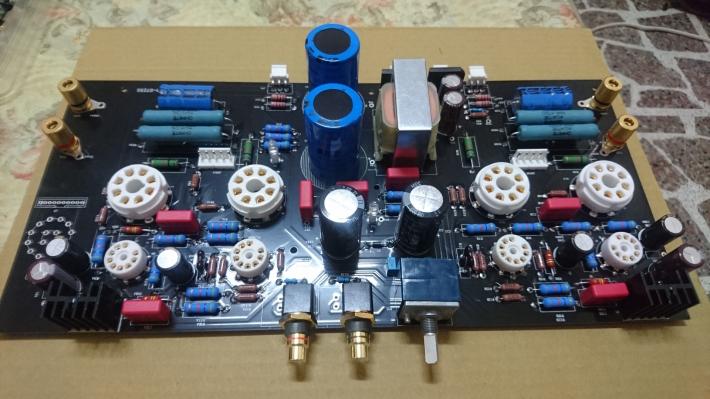

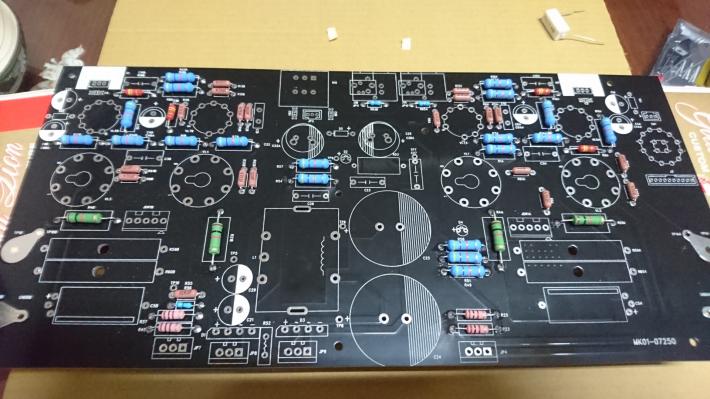

我是用KT77盒子墊高方便插件,元件面先焊接,等都焊好後再換背面補錫&剪腳



元件由低到高依序焊接

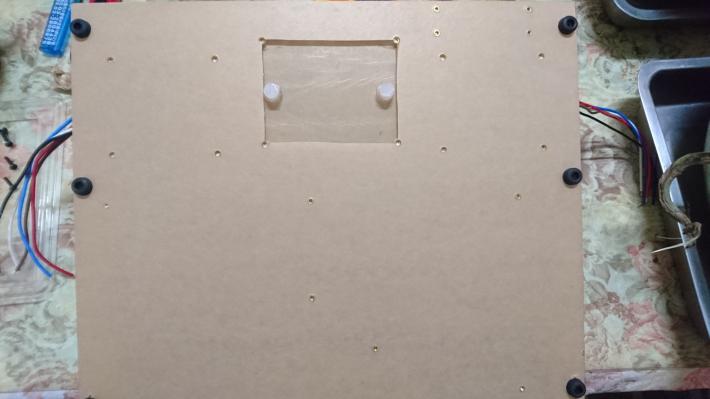

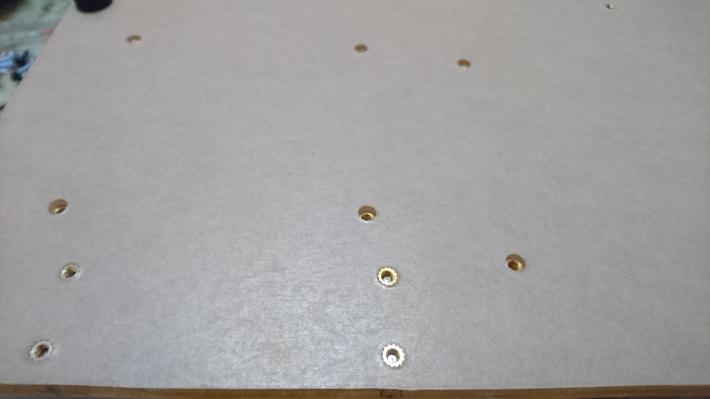

再來將螺母用烙鐵加熱融入壓克力中

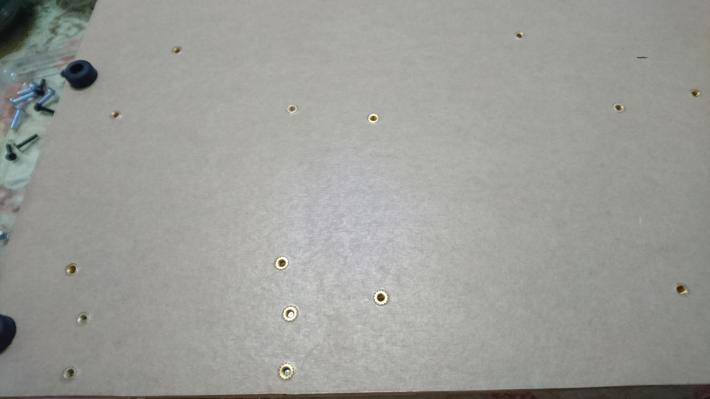

記得固定變壓器的12顆螺母要再壓深一點(約1mm)不然螺絲會鎖不到


我發現變壓器太重了,於是我將熱熔膠條切一段黏到變壓器底下,以免壓克力變形

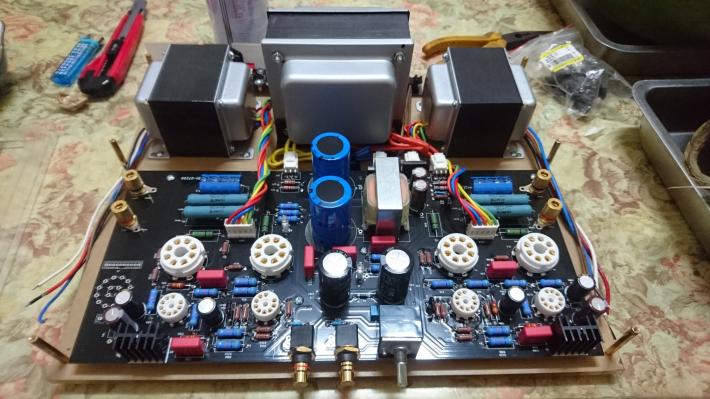

第一次試裝,請忽略我輸入端子紅黑顛倒(感謝BillChen告知)
靠近PCB這端兩側的銅柱要鎖上一點的小孔(還未改),不然上蓋會對不到(感謝Cite666e告知)


第一次試裝時再想要如何線理.這裡我停了很久(好像半小時)

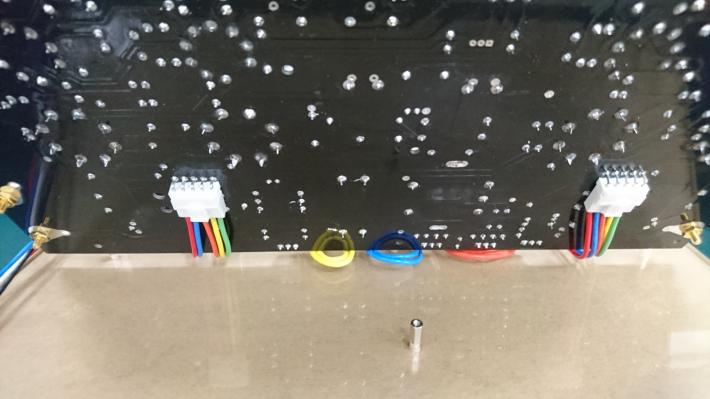

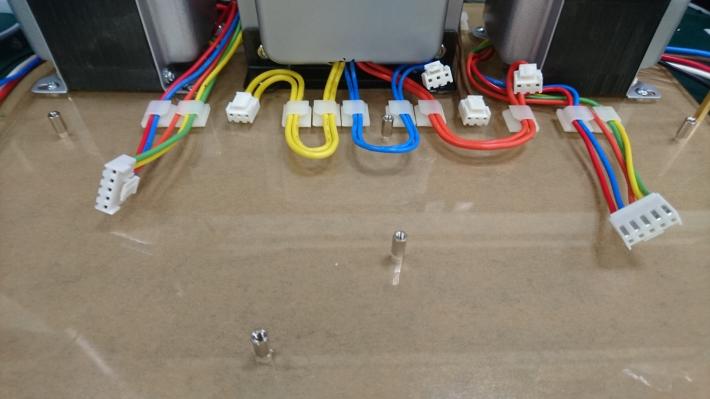

最後決定找線扣來使用,並把5P接頭移到板下
這裡要很注意,一定要注意,千萬要注意
很重要,所以說三次,這就是造成我炸保險絲的原因

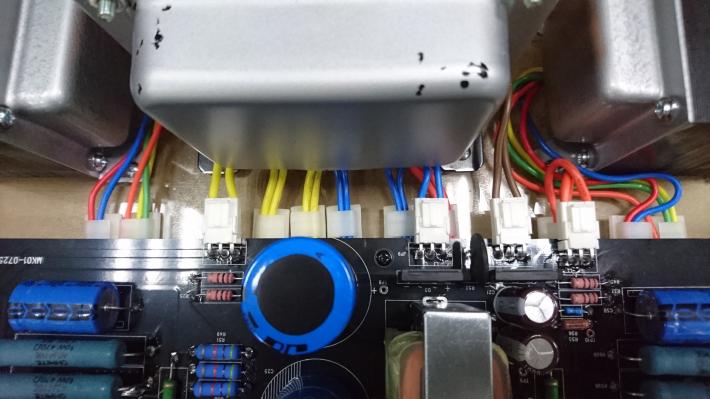

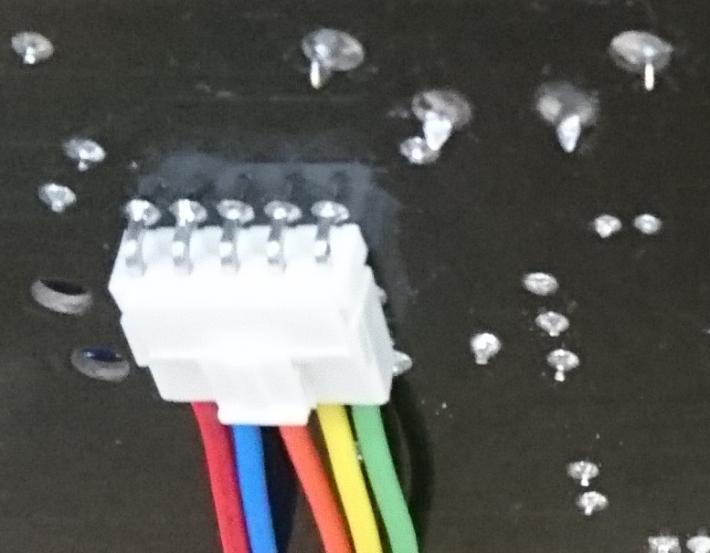

若有人想像我這樣改接線,要注意短路.圖中左邊接頭綠色線的線頭,剛好壓在一個焊點
就造成短路炸保險絲了,

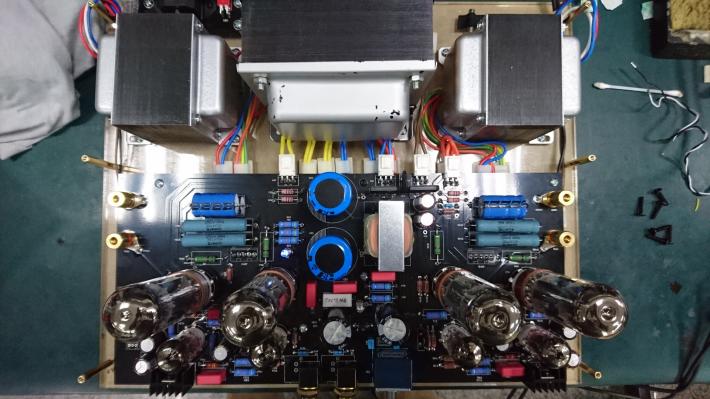

線理好的樣子(請當作沒看到受傷的變壓器.檢測PCB時刮的)


再次確認OK後,將輸入端子交換過來,也把變壓器噴個漆(考慮另外兩個也噴)

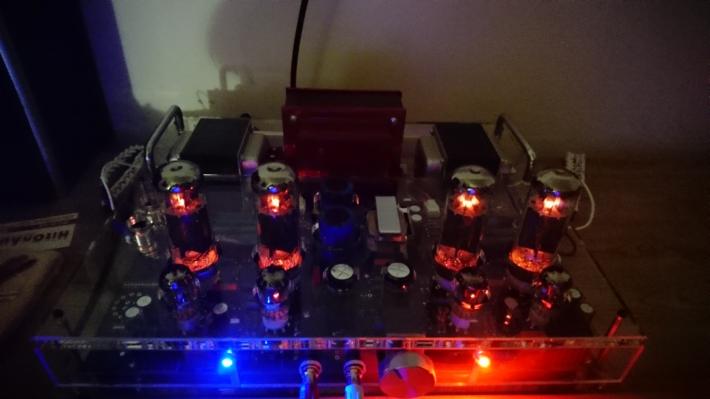

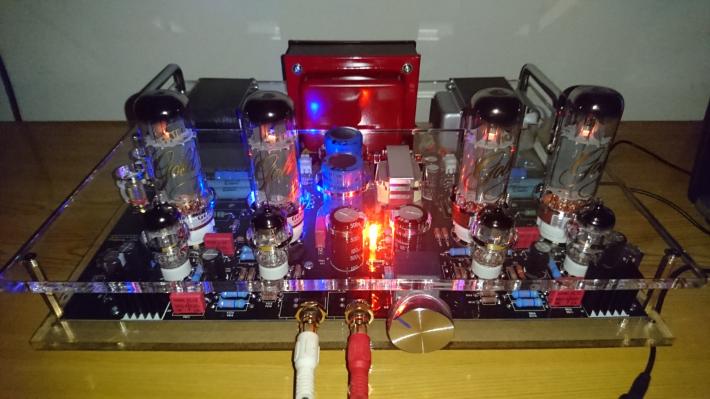

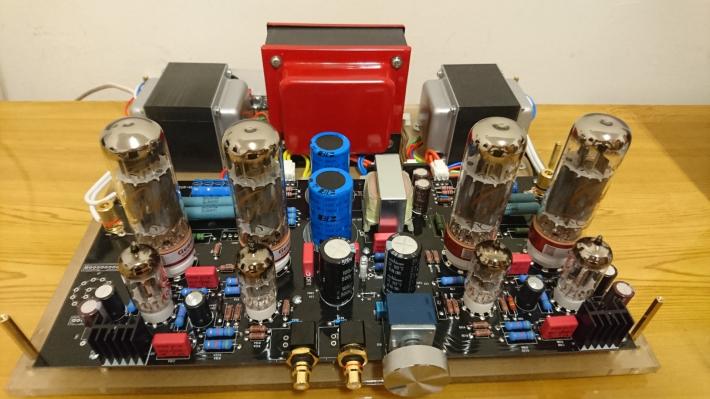

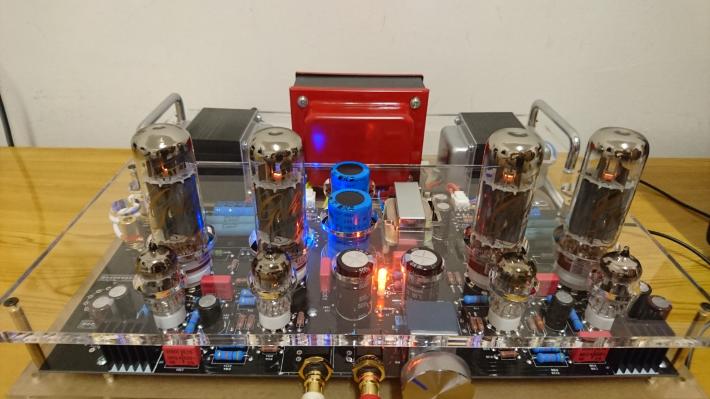

上蓋&上電&夜間效果


希望小弟的簡易製作過程能幫到各位,如有問題,也歡迎告知喔!!!

2017/06/20加映

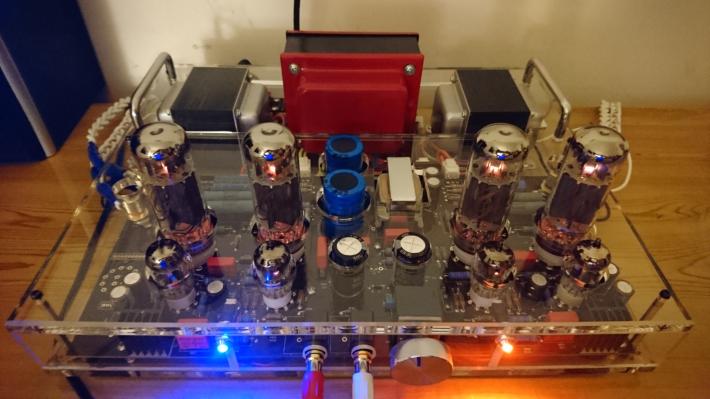

每日看真的是漂亮,尤其是黑暗時燈真的亮,結果亮到投影牆上了,只好將兩燈移到前面板來了,
意外發現移位後燈絲的光更美了
