準備裝301了，一開始的計畫就是想把它裝進機箱裡，所以花了一些時間搜尋可用的機箱，結果可想而知，一定找不到剛剛好的機箱，大量的改造勢必是逃不掉的，網路上再怎麼用力看，也很難確定所有細節，最後決定買兩個「應該改的好」的箱子回來，再來看哪一個看起來比較順眼！。

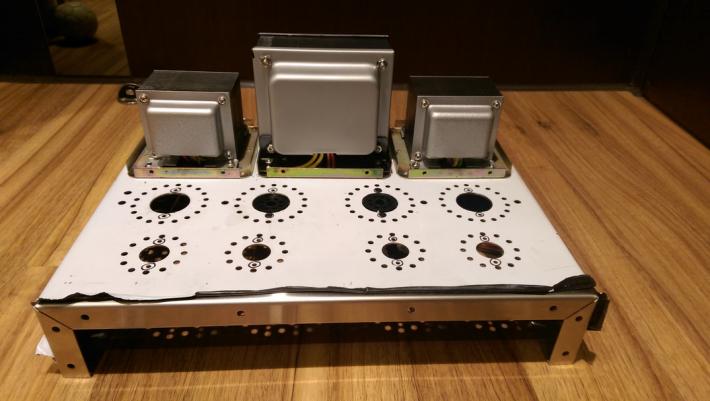

第一個不鏽鋼厚度1.5mm,看來頗強壯，質感也不錯，有人注意到前面沒有面板嗎？因為拿去給工廠加工了，所以在這張照片中缺席，加工後的結果在後文會揭曉，在我打這段文字的時候，連我也不知道會長成怎樣！

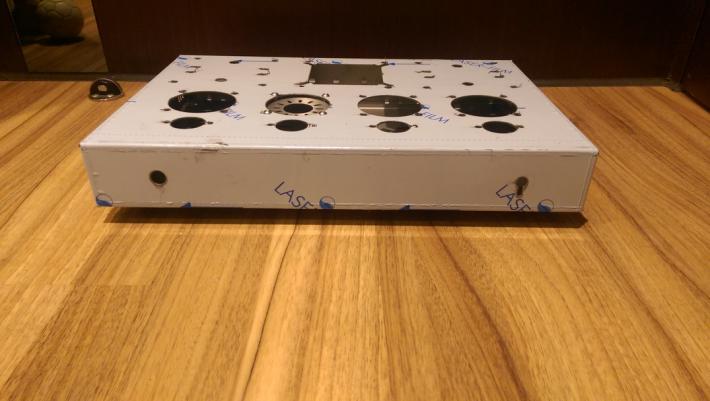

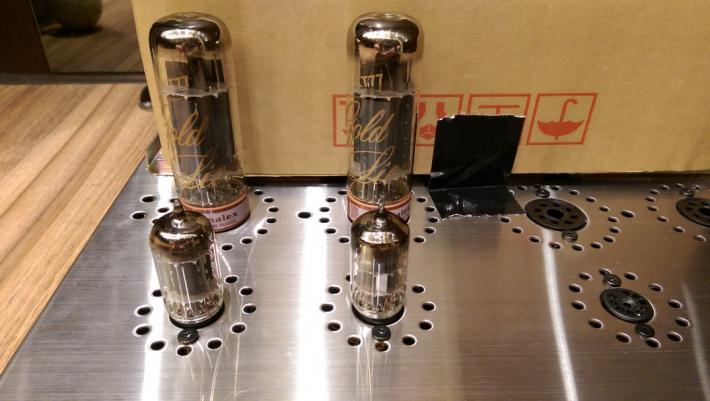

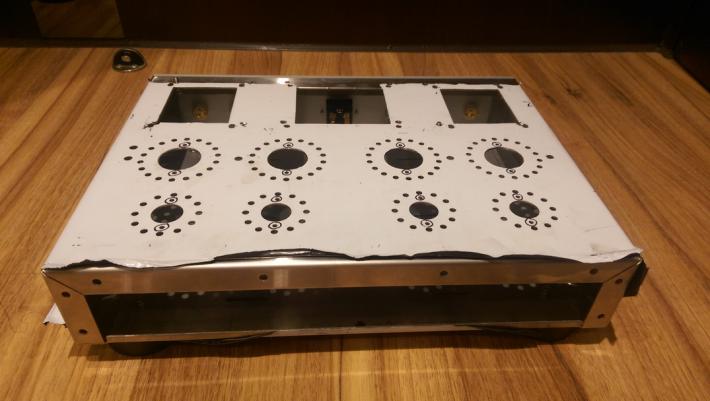

另一款是這樣，蠻特別的，先挖個大大的洞，再讓你依照所用真空管的不同裝上相對應的「避震板」（網路上說的），這一款機箱沒有前後面板，所以也請工廠幫它做一個，一樣的情形，我現在也不知長的怎麼樣。

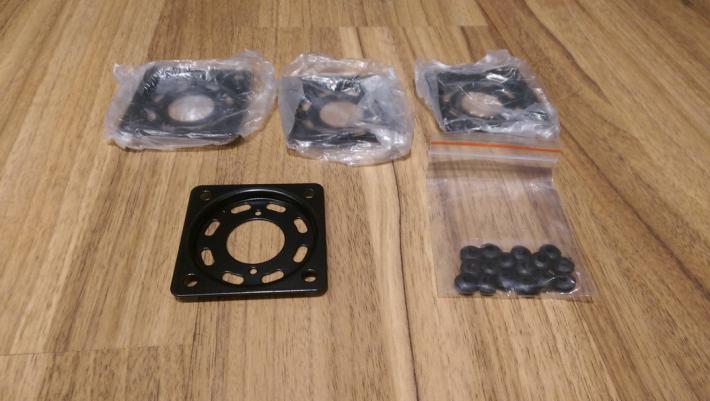

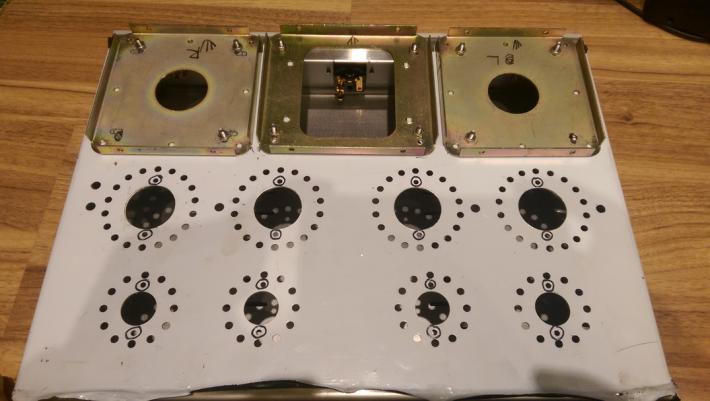

這就是避震板，買了黑色烤漆（下圖）和白鐵原色（上圖其中一個洞）兩種。

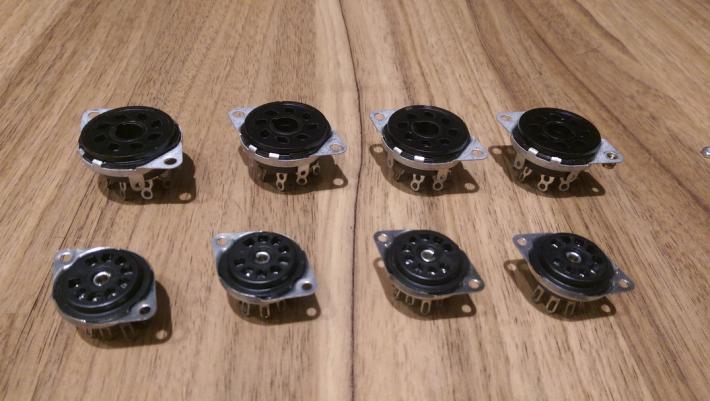

既然機箱上有八個洞，真空管當然要「浮出水面」，所以又去買了八個可以鎖機箱的管座。

再來又找了變壓器罩，總共買了兩組，再想想要用哪一組。

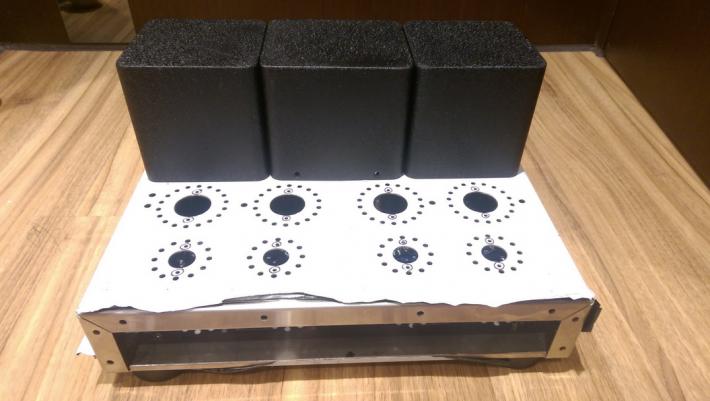

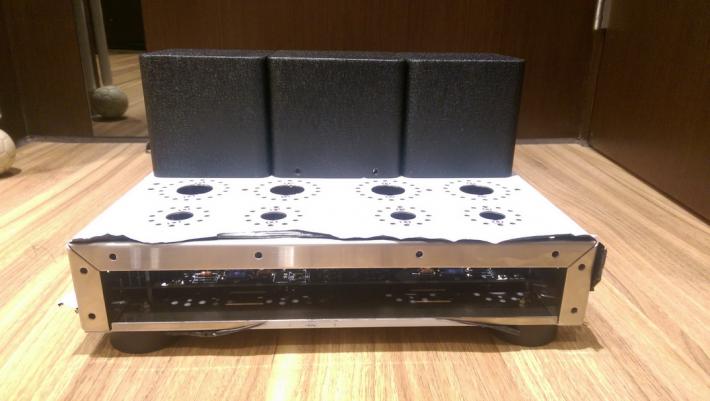

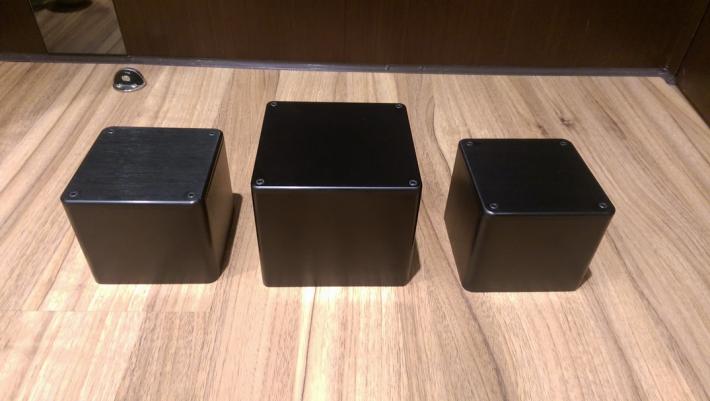

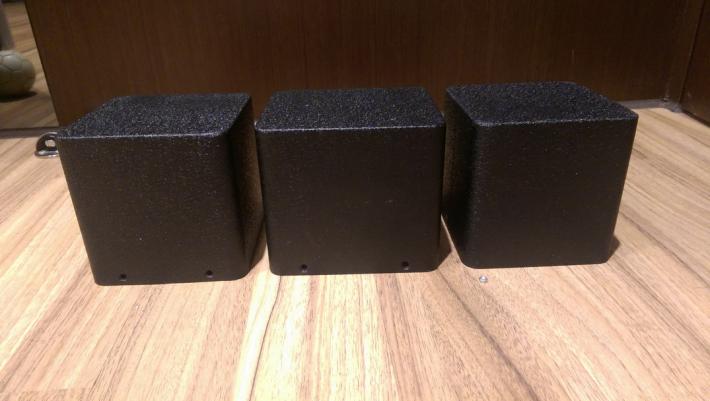

第一組，粗面噴漆，高度和寬度一樣，電源變壓器那個稍微長一點，擺起來一致性比較高，但三個罩子幾乎臉貼臉，和機箱的寬度也差不多了。

第二組鋁合金，陽極處理加拉髮絲紋，大小不同。

最後，決定裝第一個機箱加第一組變壓器罩，先把後面板處理一下。

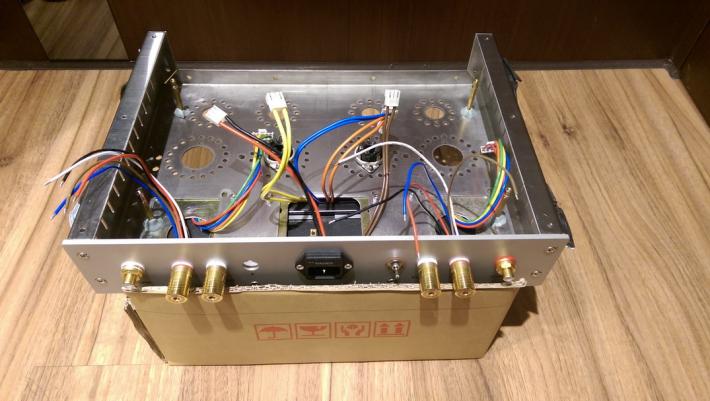

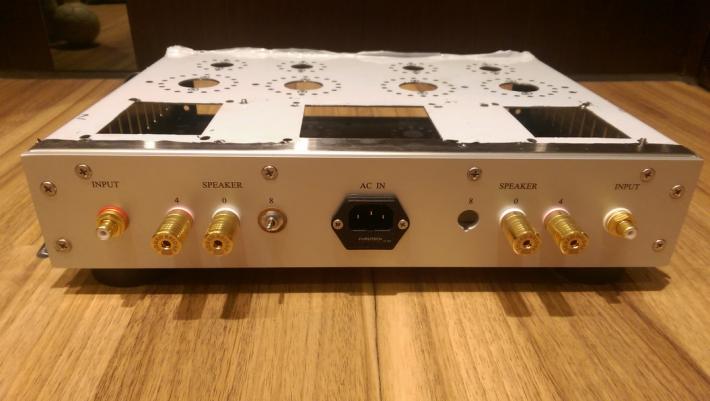

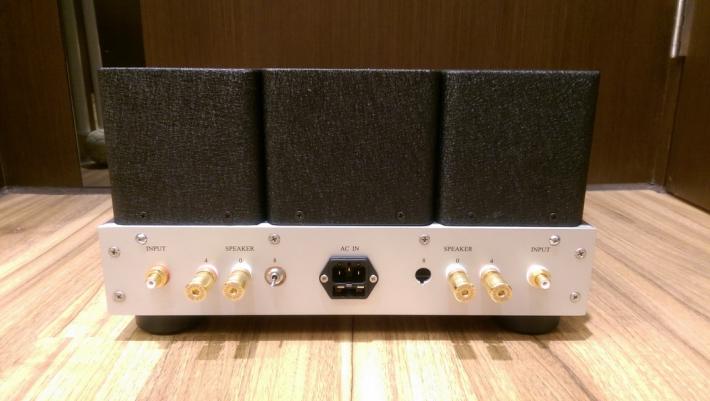

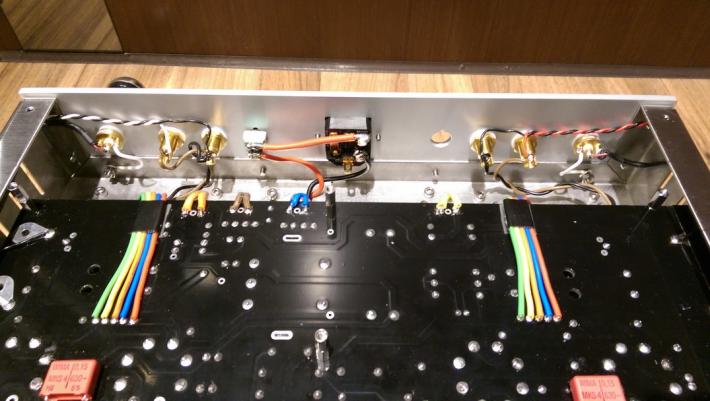

這是機箱的背板，先裝上相關的零件，本來喇叭接頭預留了六個洞，是可以同時接4歐姆和8歐姆的，但是因為想保持前面版完全空白沒零件，會把電源開關改到後面來，又不想再開孔，所以決定只接8歐姆，其中的一個洞就用來做電源開關。

接下來馬上遇到一個問題，機箱寬度比PCB短，問過站長後，知道PCB這個部分是預留以後可以做訊源選擇的，我想我連音量都不要了，以後應該還是會保持純後級，於是，心一狠，先把PCB切掉一小塊，這樣才能擠進機箱裡面。

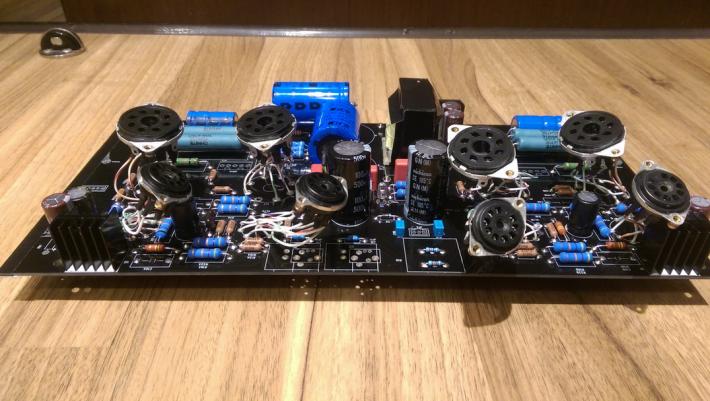

先把基本零件焊好，一些需要改裝到機箱上的零件（RCA座、真空管等）先不焊接，大電容要看高度夠不夠，應該會讓它們躺平，所有變壓器的插針和連接座應該也會直接焊接在板子上，以免幾年後氧化影響音質。

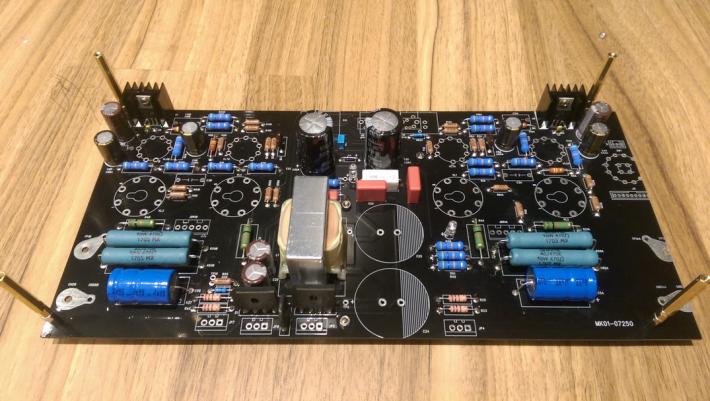

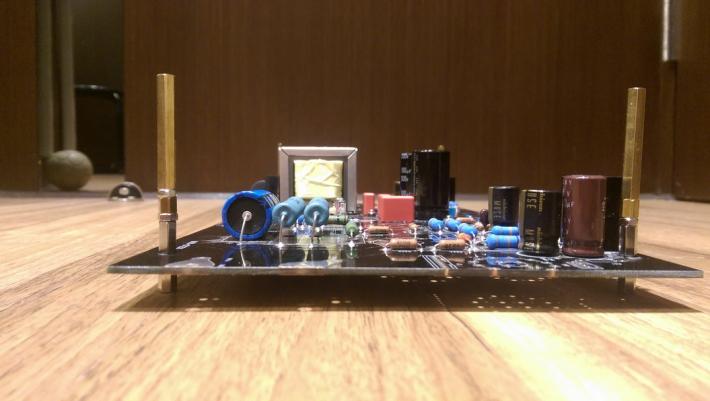

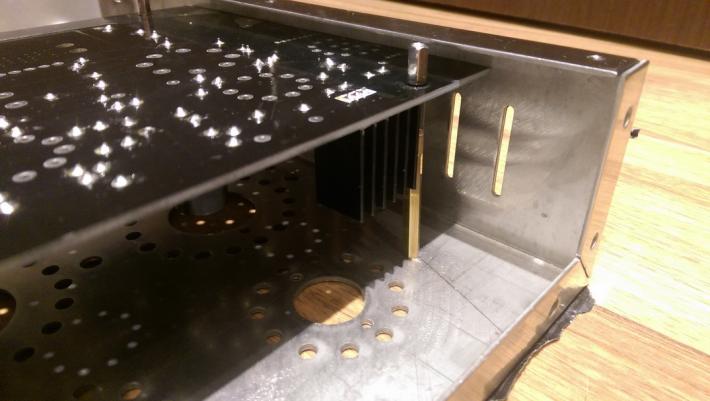

接下來這一步是要調整銅柱的高度，讓線路板在機箱內可以穩定的站好。經過來來回回的調整，這樣的組合高度和機箱內高吻合！

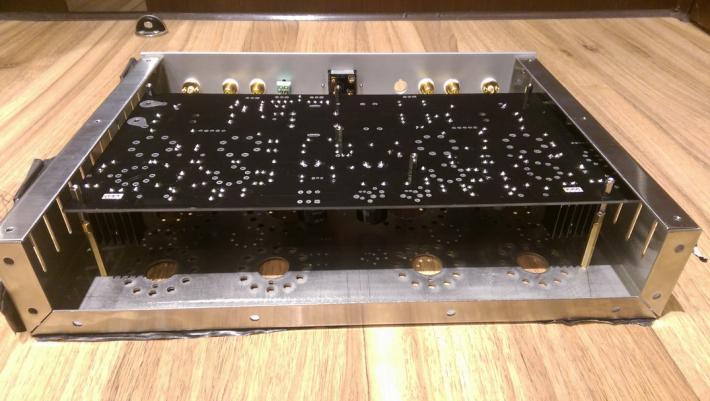

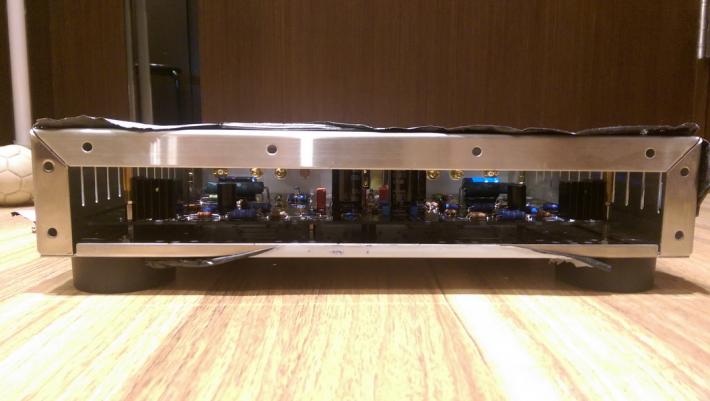

放到機箱內的情形。

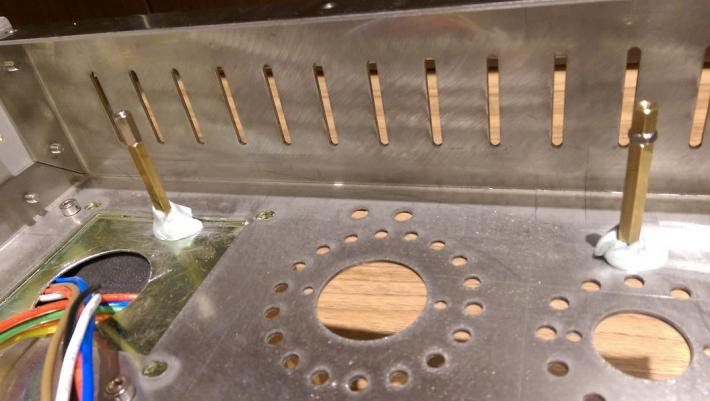

不想在機箱上方再多打洞固定銅柱，所以用塑鋼土把銅柱固定在機箱上。

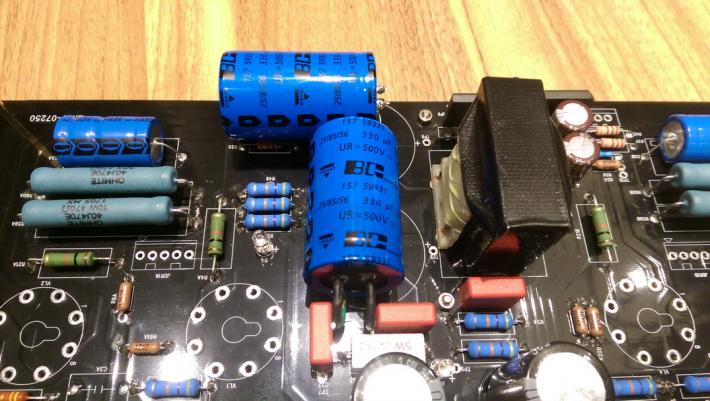

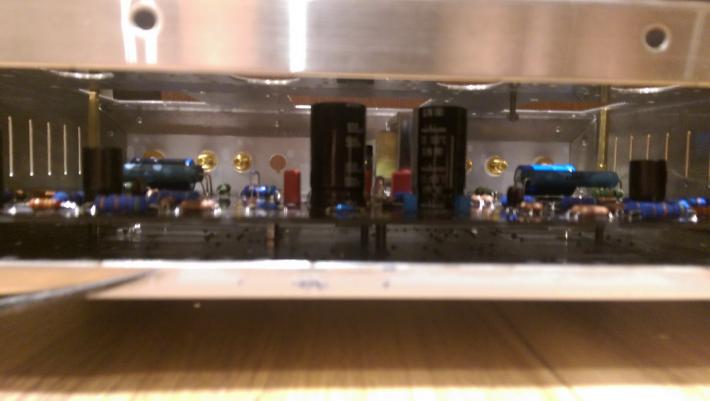

兩個大電容躺平焊接，底下用雙面膠固定。

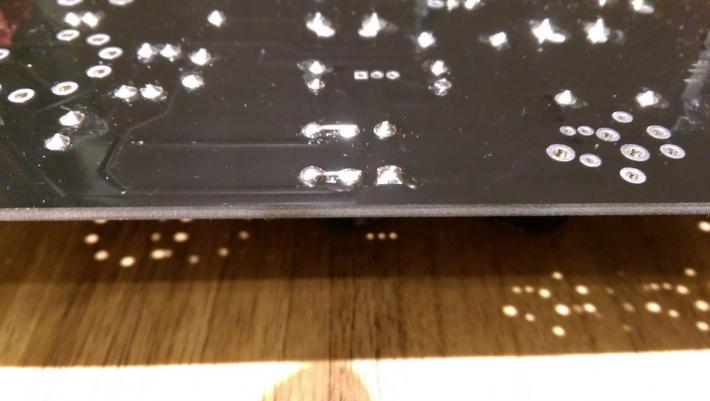

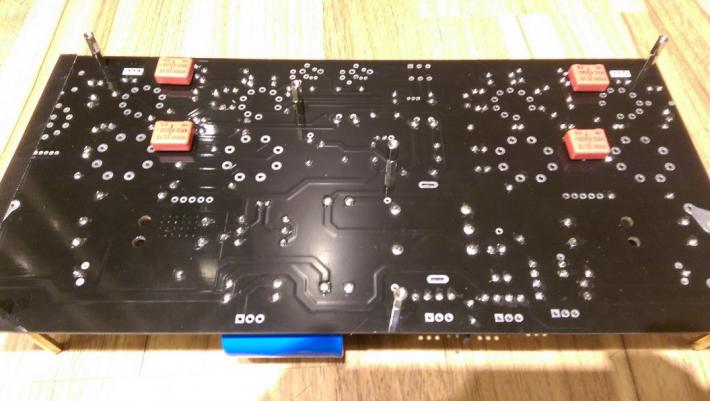

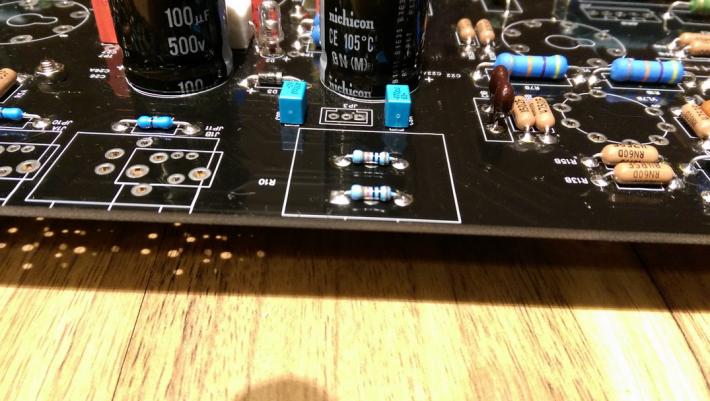

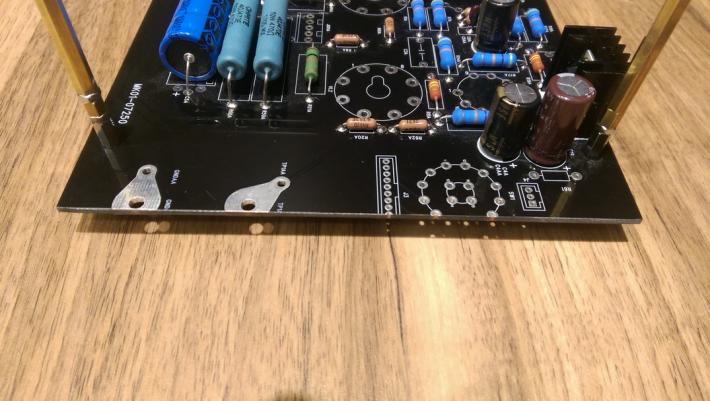

四個交聯電容焊接在背後，為的是以後若要換別的電容試聲音會比較方便。為了讓底下的空間多一點，銅柱在PCB兩邊的比例有調整過！零件面的銅柱縮短一公分，背面增加一公分，這樣以後要玩交聯電容的時候，最多可以容許2公分左右的高度。

接下來這一步也花了不少時間，來來回回思考設計了好久才定案，為了固定變壓器罩子，機箱上必須打一些洞，但是不鏽鋼真的太硬了，用手提充電式的鑽子鑽的我呲牙裂嘴的。最後，還是拿到學校請技師幫忙，才得以完成！

鑽孔完畢，將變壓器罩底座固定到機箱上，先鎖上一個螺帽，再放變壓器，螺帽高度產生出來的空間剛好可以走變壓器的線。

放好變壓器固定。

把罩子放上去看看！

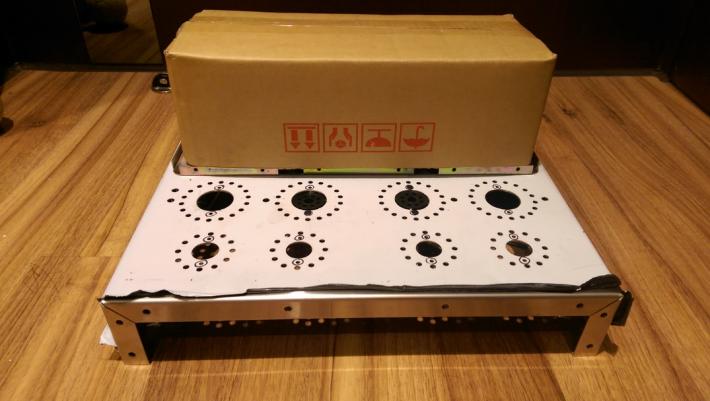

後面還有好多步驟要做，先用原來裝變壓器的紙箱將變壓器蓋起來，保護一下，以免後續施工時刮傷表面。

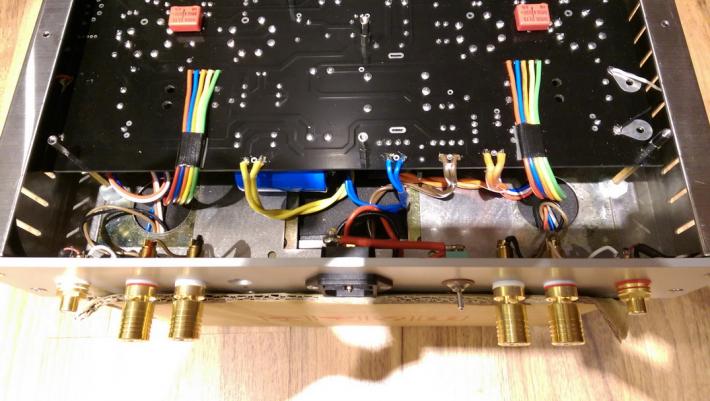

翻過來背面的樣子。

打算作為純後級，不裝音量控制，問過站長後，用一個10K接在原來音量VR的1，3腳，

第二腳再接到訊源，這樣就好像是有裝VR，然後把音量轉到最大的位置了。

再來的步驟也花了很多時間，因為真空管是要裝在機殼表面，所以需要「墊高」，用了64條線，把八個管座通通加上「延長線」，心中稍微在擔心，多這麼多線，不知道會不會引發一些雜音！！

Zoom in 一下，看的更清楚。

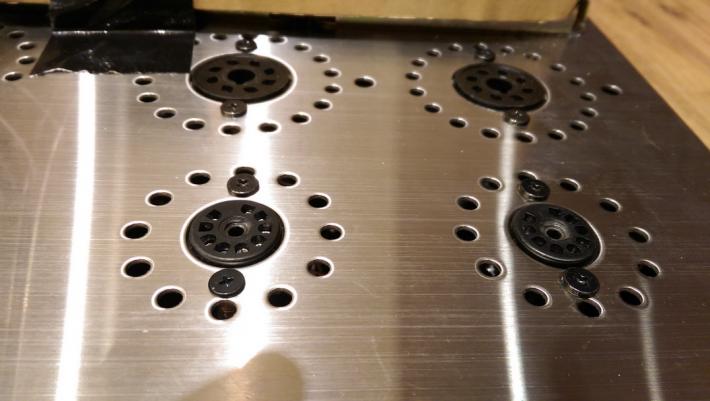

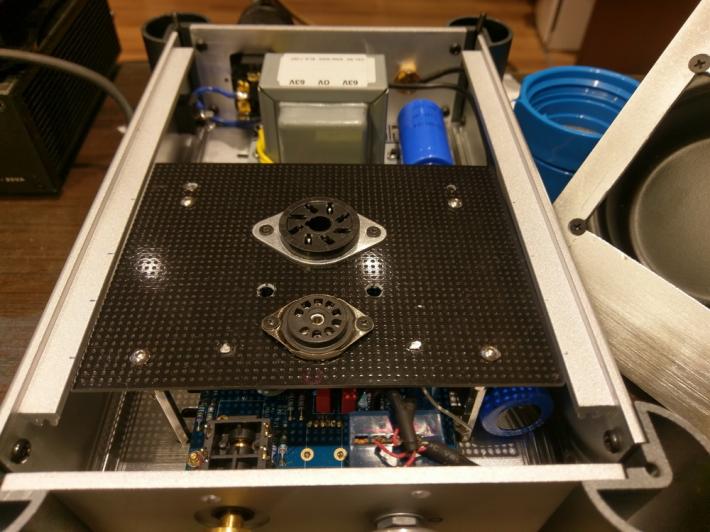

再來，把管座鎖在機箱上。

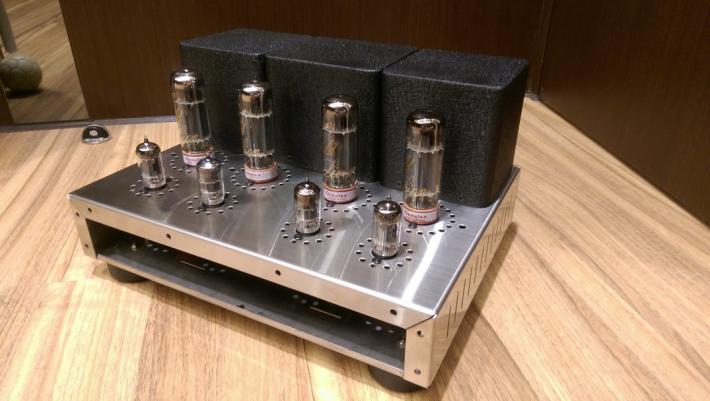

插上真空管的樣子！

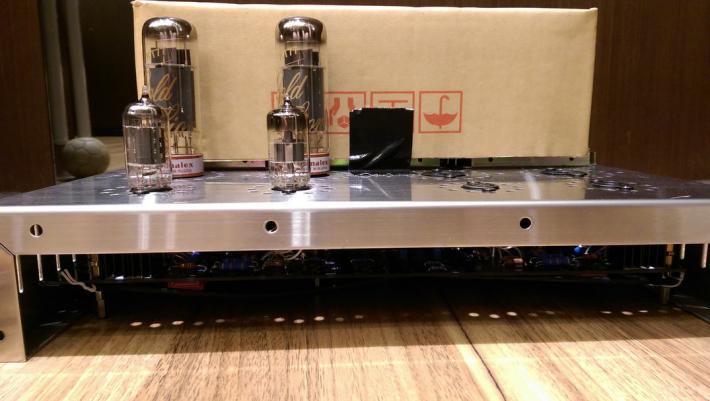

側面也來一張。

大概已經接近完成階段了，把所有變壓器的線全部焊接好，如同前面說的，多一個接頭就多一個聲音污染的機會，所以，心一狠，所有的接頭都剪了！直接焊在PCB上。不過，這樣做的可能後遺症是，將來若機器需要維修，可能會很頭大，要大動干戈才能處理線路板正面。

電源的部分也焊接完成！

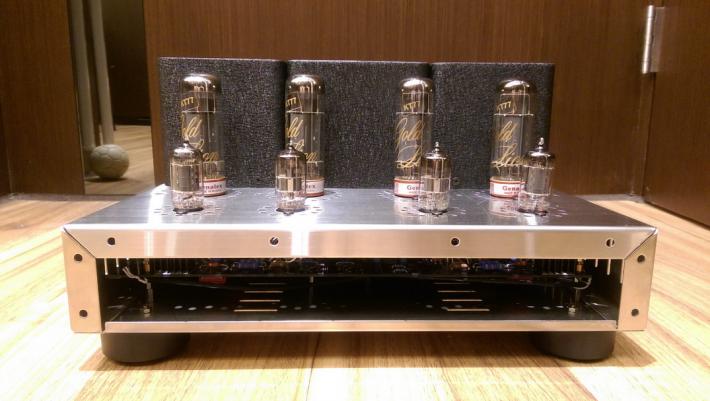

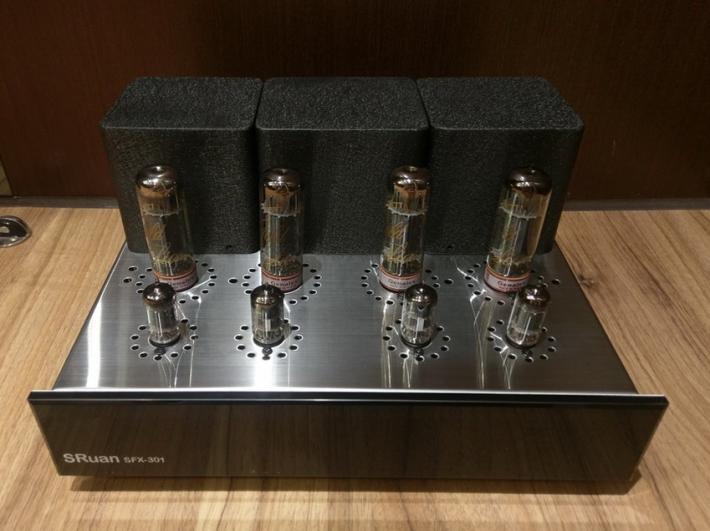

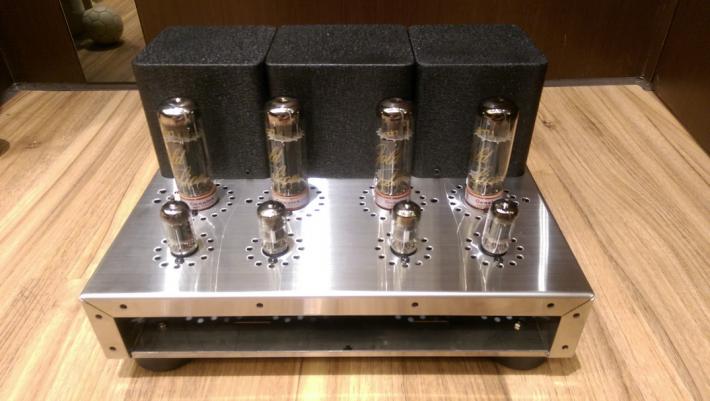

每天一點一點慢慢作，前前後後也過了一個多月，把底板鎖上，裝上變壓器罩，終於完成了。來幾張照片吧！！

裝了變壓器罩，難免擔心熱會不會散不出來，剛剛測了一下，室溫25度，普通音量唱了一小時，三個罩子的溫度都維持在40-45度，還算OK！倒是KT77，幾乎已經200度了！

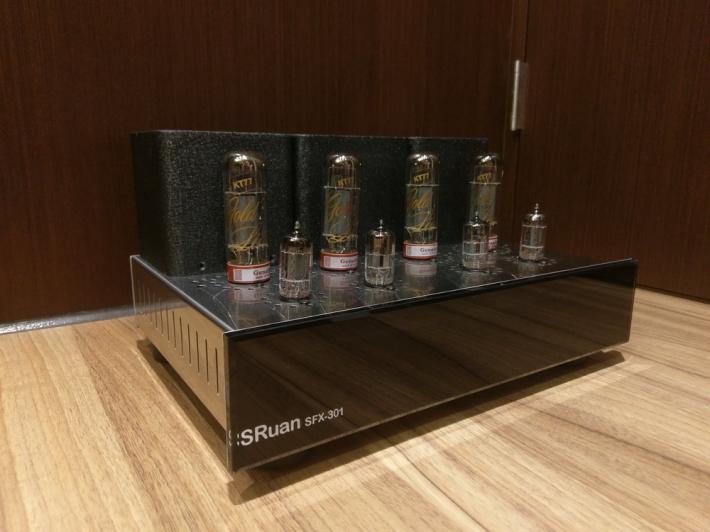

面板終於回來了，這是6mm的強化玻璃，打印上自己的LOGO！

插曲：裝好後試聽時發現有高頻震盪的現象，經過站長、李前輩、和站上Richard前輩的協助，終於能夠正常好聲！在此對各位的幫忙表達感謝！！

後記

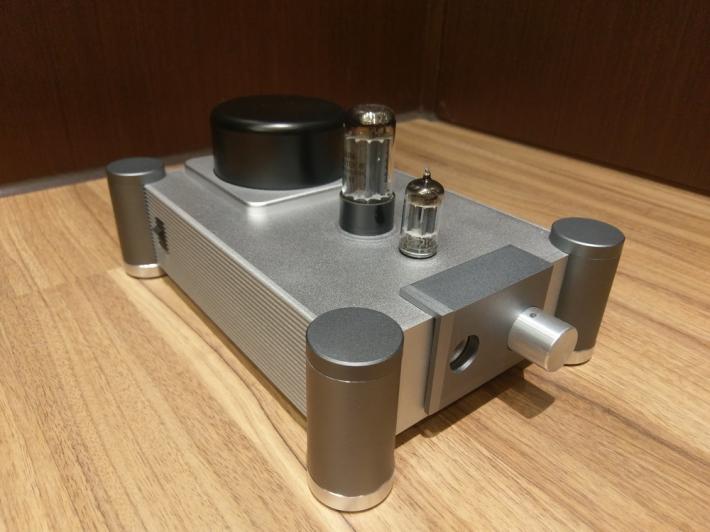

站上的套件已經玩過301、801+901、701、Tube Pi、All Spark藍芽，有些也都被我改到完全看不出原來的樣子，但是因為之前都沒有邊做邊紀錄，不適合單獨PO文，所以底下就以附錄的形式和大家分享一下囉！

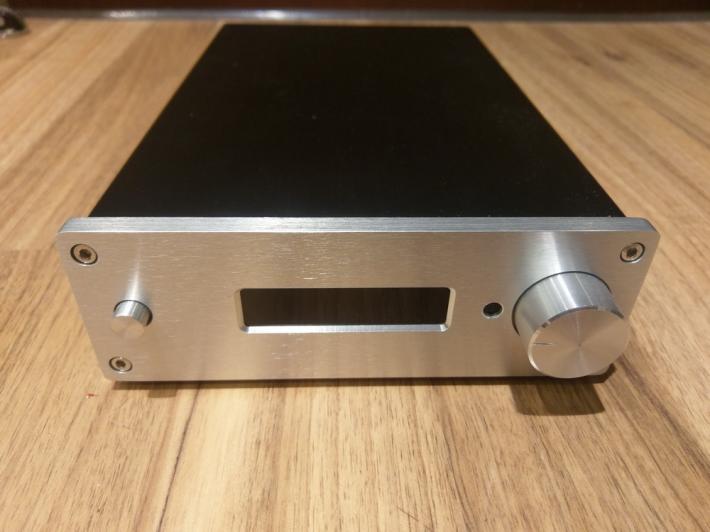

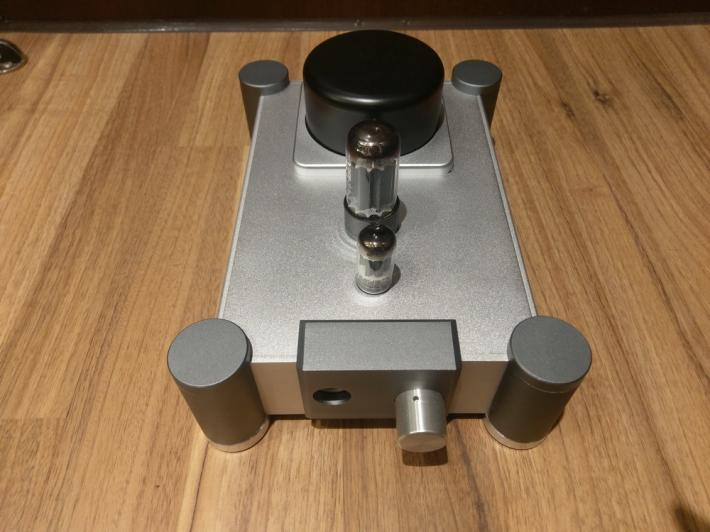

下面這一台，裡面裝的是801+901！

打開上蓋長這樣。

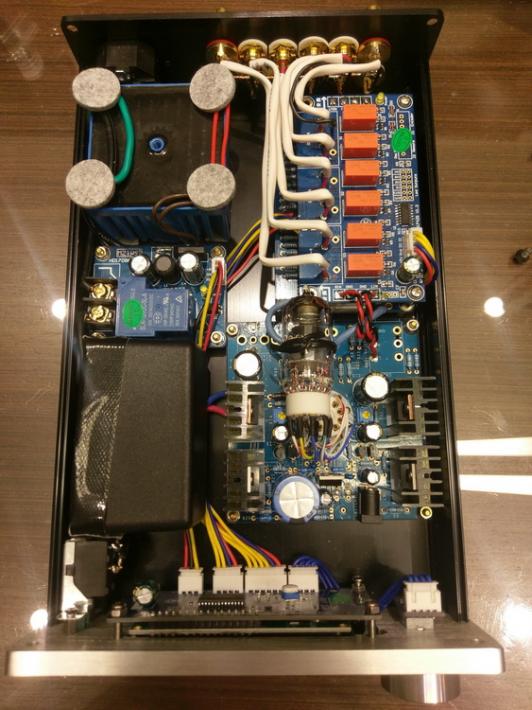

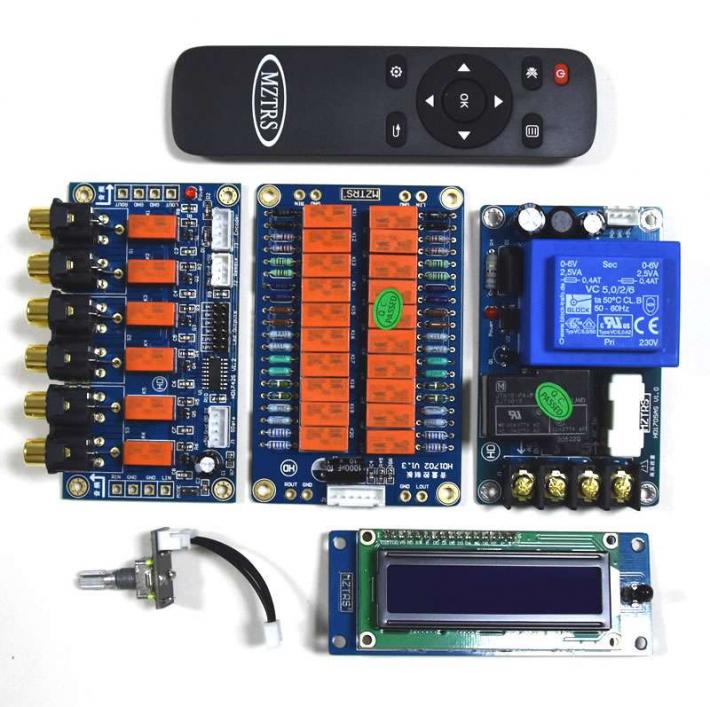

接著這個套件是可遙控的繼電器音量控制和音源選擇，站上也有網友裝在301上。

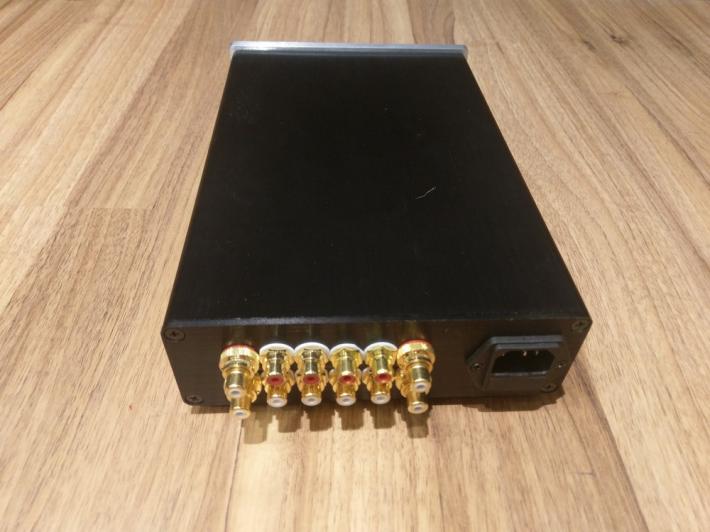

和801結合後，裝成一台前級

這是第一次在站上分享自己的改機過程，希望能夠提供想改機的同好參考。
