專題報導：HitOn Audio SF-801耳擴 kit

管理者 ()
2014/12/26 12:22  #1

專題報導：HitOn Audio SF-801耳擴 kit

CatKing (貓貓站長)
2014/11/19 19:05  #1

我們又有新玩具可以玩囉!!!

相信站上已經有不少資訊靈通的網友都已經知道這個消息了，前陣子甚至還有很多人參與了這個新玩具的測試和研究呢~^^

今天站長要在這裡向大家正式介紹這個新玩具，”SF-801真空管耳擴kit”!



國民車的價錢、保時捷的性能，大師重出江湖的驚世之作：SF-801耳擴kit

這個故事要從我們在進行TPA3116D2專案的時候說起，當時大家研究討論TPA3116D2 kit時的熱情，感染了所有參與的人，也讓幾位資深的音響前輩熱血沸騰，其中一位就是二十多年前「音響技術」雜誌的作者，傳說中的李孟育先生，他也是協助我們HitOn Audio成立的眾多熱心前輩之一，看著我們從W5-1880 kit一路玩到TPA3116D2 kit，早已經被我們激的手癢了，再加上眾人的殷切期待、推波助瀾，李前輩積壓已久的DIY魂終於爆發了! XD

可能有些年輕的同好對這位前輩不太熟悉，既然李前輩是我們這一篇專題的主角，當然一定要好好的介紹一下，不過，由站長這種資淺的晚輩來介紹這樣的大師實在是很害羞，而且可能無法說得很完善，所以還是由音響界的超級資深前輩「高傳真視聽雜誌」蒲總編輯來介紹吧！
蒲總編輯在「高傳真視聽雜誌」第402期中對他有詳細的介紹：


本期的高傳真雜誌!


李前輩的專欄!

高傳真雜誌的FB那邊也有一些討論，大家可以去看看呦~

https://www.facebook.com/HIFIHIVI.Monthly

https://www.facebook.com/HIFIHIVI.Monthly


哇~~~ 大家看完後就知道我們幹了什麼好事囉……我們把傳說中的大師級人物請出江湖了 XD

雜誌裡面也提到了我們HitOn Audio呢~  (我們是始作俑者 XD)
402期開始的「高傳真視聽雜誌」裡面有李前輩的專欄，內容相當的精采豐富，之後還會有更多更精彩的內容，由於李前輩投稿之後，雜誌就有了文章的版權，所以站長這邊不會把這篇精彩的文章貼在板上，頂多只有節錄文章的引言而已，所以想要更詳細的瞭解專欄內容，歡迎大家訂閱雜誌或是去金石堂、誠品…等書店買來看!

作者的介紹就先這樣，我們開始回歸主題~

前面說到，李前輩心中的一團熱火被我們引爆了，於是，就著手設計了這台性能優異的真空管耳擴，在設計之初，他很清楚的向大家表明了設計動機，只有簡單的七個字：我要一個好耳擴!

他說他並非要設計一台宇宙超級無敵的耳擴,，只是不想花了幾萬塊買的耳擴,打開才發現裡面竟然只是一顆Class-AB的IC配上兩三顆不怎麼樣的交連電容, 或者是ㄧ顆OP加上四個電晶體Buffer...他告訴我們，網路上許多號稱能夠推動HD800的耳擴，只用了3.3V的鋰電池!....簡直是胡說八道……。

他請我們自己簡單算一算就知道，要輸出100mW到HD800,至少要15Vpp的電壓,而這還不到HD800的極限！HD800的Max. Long term input power 是500mW,34Vpp！這樣看來，擴大機的電源至少要+-18V，一二個小電池又怎能推到令人振憾心弦的極限音壓？ 聽完前輩的解釋之後，在場的人恍如大夢初醒，我們買耳擴通常都是直接使用了，很少想到動手打開它研究......=.=

他認為聲音的好壞是一回事, 心裡的爽度又是另外一回事! 心裡不爽怎麼能夠聽出好聲音?
於是他就動手設計了這個作品！
李前輩心目中的理想線路是什麼樣的呢?

真空管！單端A類, 配上HD800要能達到120dB的音壓!! 也就是說輸出電壓要夠高,才能推動HD800或T1這類的高阻抗耳機，然後頻寬要夠寬(至少要100kHz)，失真要低…等等。

我們來看看SF-801的用料：

他認為成就ㄧ台好聽的擴大機, 零件的選擇真的非常重要，從輸入端講起, VR 是ALPS for Audio的製品，大家有沒有覺得有一點眼熟？


ALPS for Audio

沒錯！TPA3116D2 kit也是採用相同的元件，ALPS對DIY玩家來說都不陌生，相當受到好評，不管是品質還是手感都具有一定的水準，當然旋鈕也是同樣是費工的鋁製噴砂加上陽極處理，很有質感呦！


WIMA一直是音響發燒友心中高品質的象徵

輸入交連電容採用WIMA, 2.2uF/50V，小巧漂亮、視覺上賞心悅目。


很多好料的零件!

PowerMOS 採用IRF610，輸出級的電流源採用On Semi 的 MJE15030，其他的小黑豆他選了2N5210及2N5087，裝過SF106N的人ㄧ定對這對晶體不陌生，低雜音、線性度高、高ft（1mA時超過100Mhz）聲音非常好。
Zener選了On Semi 的產品。


這是裡面個頭最大的電容

輸出的交連電容是用Panasonic 的FM系列，這是特性非常好的電容器, 壽命長（7000Hrs@105C),超低的高頻阻抗，幾乎是ㄧ般電容器的1/2~1/3,（18mOhm@100kHz)，以及超高的漣波能力，陰極的旁路電容也採用相同的系列。


nichicon電容也相當受到DIY玩家們歡迎

電源輸入電容則選用nichicon for Audio 的產品,3300uF/50V，線路上還有3個退交連電容，因為體積和高頻阻抗到關係而採用了陶瓷製品，耳機插座則是使用Neutrik的製品!


這個看起來不起眼的耳機插座可是Neutrik的製品喔！

最後就是真空管，李前輩說：12AU7(ECC82)有很多品牌, 可以換裝來聽聽，這是真空管擴大機的重要樂趣，換ㄧ顆管子聲音馬上不同，他試過JJ、Electro-Harmonix、Genalex Gold Lion、SIEMENS(E82CC)、 TELEFUNKEN...等，效果都很好.可以根據個人的喜好和“財力”選擇喜歡的管子，12AU7還有超過2萬元一支的 Black Sable Mulard…其中JJ的金腳，其實就是Tesla，聲音非常好，Jadis就是用Tesla的管子。


JJ管，12AU7 ECC82 MADE IN SLOVAK REPUBLIC，這一顆市價1300元呢~

外觀的部分，大家第一眼看到SF-801耳擴kit的時候一定都發現它和TPA3116D2 kit超級像的！沒錯，正因為它們幾乎是同一個時期一起研究的，李前輩在參考了大家對於TPA3116D2 kit 外型的決定之後，也從善如流的跟進，採用相同的構型，一方面可以增加零件的共用度節省大家的成本，另一方面則是李前輩認為這樣的構型充滿了DIY的精神，所以也賦予了它標準的硬派風格！


這種透明構型非常適合管機，全身上下散發出管機特有的典雅迷人氣質

上下面板採用透明壓克力材質，有別於TPA3116D2 kit，在旋鈕、真空管和電容的位置挖孔，真空管透過透明壓克力發出藍色光芒，感覺很美，突出的電容也增加了活潑俏皮的感覺，銅柱經過鍍鉻處理，非常的有質感。

接著，我們來介紹裝機的部分！

整機零件其實不多, 而且PCB的焊點李前輩也刻意放大了些，他認為應該是好裝到不行！事實上真的如此，大家前陣子都利用下班後的時間以及假日為這個產品進行試裝和試聽，有點電子底子的網友三兩下就可以把他搞定。

說明書有很詳細的零件列表以及插件位置，還有一張清楚的插件圖，基本上只要依照插件位置一個蘿蔔一個坑即可，我們有不少這輩子還沒有拿過烙鐵的網友，不過大家都很有心的想要嘗試！操作過程中這些網友最大的難題就是零件的確認，所以必須要學習一點基本的零件名稱辨識，比較麻煩的是電阻，很多人沒背過色碼，看不懂電阻值…。

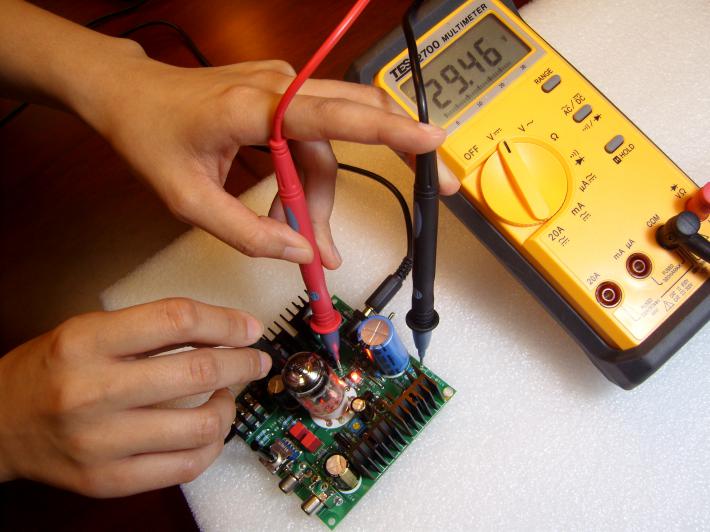

這很好解決，只要買個兩三百元便宜的電表即可，直接用電表去量就好 XD

大家猜猜這是哪位美女的手

至於如何操作電表及測量阻值，我們會在後續的討論中寫個教學，非電子科系背景的人常會以為這寫好像很難，其實這些都相當的簡單~

大家在製作的時候請記得注意一個原則，那就是由低矮的零件開始安裝，然後有些零件注意安裝的極性即可。

參與的網友裡面有很多非電子科系背景的人(金融、美術、餐飲…等)，也都輕鬆的學會了，不但學得很高興，也很有成就感，真的是寓教於樂呢~

之前站上的研討會裡面，我們還做了網友DIY過程的完整影片記錄，每個步驟都會有詳細的旁白說明，影片很快就會上傳，至於偏壓的調整方式，我們會另外再開專文教大家，同樣的也會有影片版本的偏壓調整教學呦~

接著我們來看看SF-801的AP實測圖片以及李前輩的旁白說明，很多市售的耳擴都經不起這樣的測試!


第一張是頻率響應，直到200kHz才下降1dB,整體增益為10dB。而且不受負載阻抗的影響,這點很重要!



第二張圖是雜訊，可以看出大部分的noise都低於1uV，這真的是非常的低，低頻段的雜訊較高主要是電源漣波所造成,我則比較在意中高頻段的雜訊,因為那代表了電路設計,零件挑選及PCB Layout的品質, 花了那麼多心血挑選,測試零件,總算是值得。(PCB就改了四次)



第三張是失真,最低處是0.006%,輸出約為1mW，HD800可逹100dB的音壓,所以一般性的聆聽都會落在最低失真,就算是輸出50mW,失真也才0.5%,此時HD800的音壓應該超過115dB,已經非常非常大聲！



第四張是FFT,輸入1KHz的正弦波後觀察輸出的諧波分佈,可以看到第一根2KHz的諧波只有-70dB,第二根3kHz的諧波低到近-100dB,非常低的諧波失真,而且二次諧波高於三次,這是單端的重要特性,偶次諧波高於奇次。這個耳擴的失真特性如此優秀,甚至於好過很多高價的前級。
也就是説您可以把SF-801拿來當前級用，10dB的増益綽綽有餘,我的Audio Research R3 也才6dB的增益。


以上，很讚吧~ 不但數據漂亮，這台SF-801的聲音表現，更是非常令人滿意，不但動態紮實、音質也令人驚嘆，可以完全釋放出耳機的能耐，這部分再抽空另外用一篇專文來報導，我們先來聽聽資深前輩「高傳真視聽雜誌」蒲總編輯對SF-801的評語：

難得一位本刊的前身「音響技術」的作者在年屆半百之際，還如此惦記著當年的音技精神，竟然還能不為圖利，只為傳承推出如此架構嚴密的DIY套件。
看到這樣的介紹，又僅止這樣的價錢誰能不心癢的？當下就弄了一組來玩玩。

在完成此套件試聽之後發現，此一「珠玉」小作雖然平價，然而推動耳機的勁道不小，音質溫潤甜美之餘，還能久聽不膩，果不愧為電子高手的真心至誠之作。本刊讀者中，如有中意之耳機，至今猶未能覓得耳擴之伯樂，無論有無裝機經驗，皆不妨放手一試，是學習，也是驗證自己的功力。

以上，我覺得這個作品不但性能優秀，而且極具教育意義，很多原本沒有拿過烙鐵甚至有烙鐵恐懼症的網友不但都能順利完成，還獲得了很棒的經驗，更加深了對DIY的興趣。
最重要的是，出自大師之手的優秀作品，具有極高的收藏價值，一般都是高不可攀，可是SF-801竟然可以是這樣實惠的價位，只能說李前輩真的是佛心來著...。

總之，這個絕對是玩家不能錯過的好東西！
SF-801真空管耳擴kit同步在HitOn Audio和高傳真雜誌社接受訂購，價格統一都是2950含運費。

站長在此特別感謝李前輩從網站創立以來一直都很支持我們的理念，不但鼓勵我們，還做出這麼棒的作品讓我們玩，有這樣的大師駐站，是HitOn Audio玩家們的福氣。
相信將來我們站上會有越來越多的優秀作品問世，讓我們一起努力吧！
