無止境的蛻變-外觀
在大家持續提供建議、點子、以及想法之後，協力廠商也依照大家的需求進行一次又一次的修改，現在就讓我們來看看開發過程中的一些設計圖紙吧~

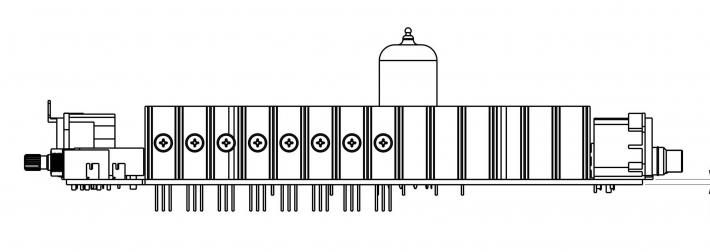

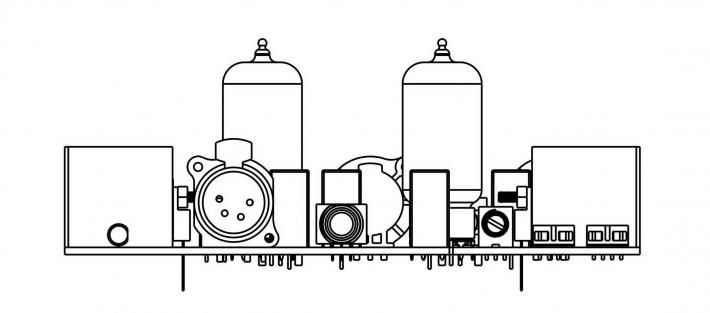

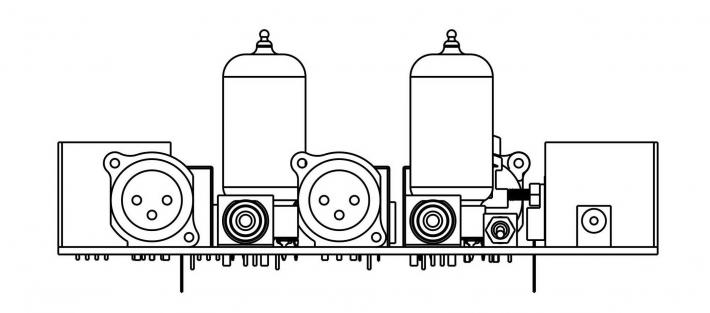

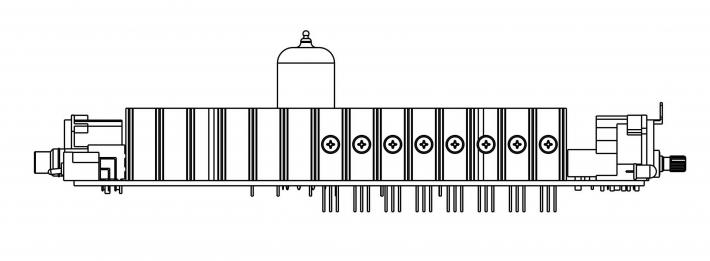

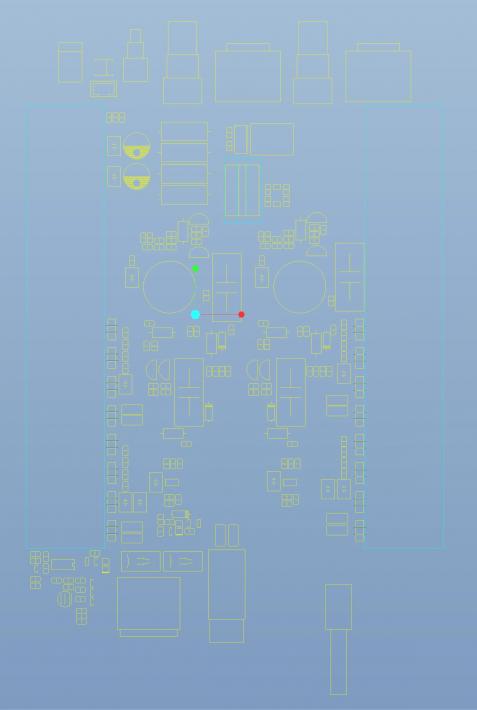

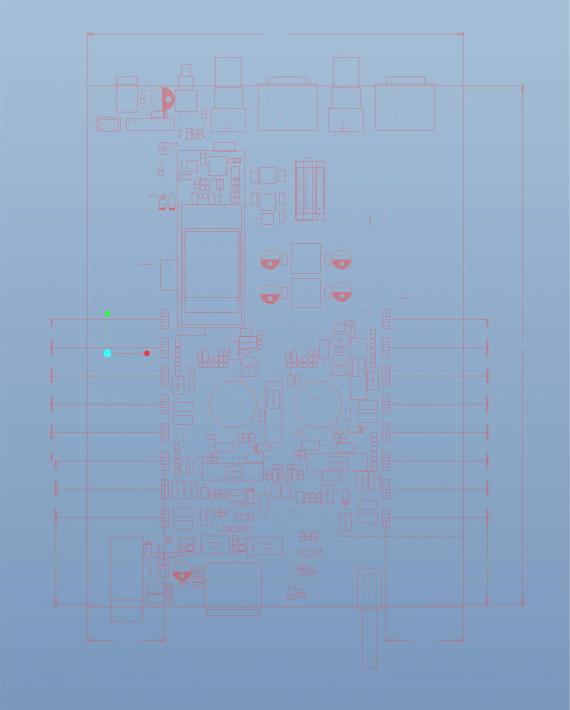

零件配置圖，這個版本是去年圓山展之後的版本，我們可以看到這版本的圖紙已經增加了平衡輸入端子，可以選擇平衡輸入或是單端輸入，她的線路也和之前的版本有很大差異，可惜來不及在去年台北展之前完成實裝。

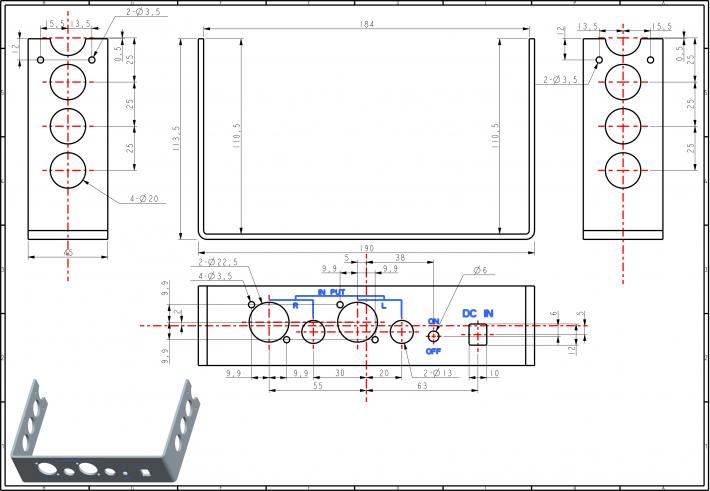

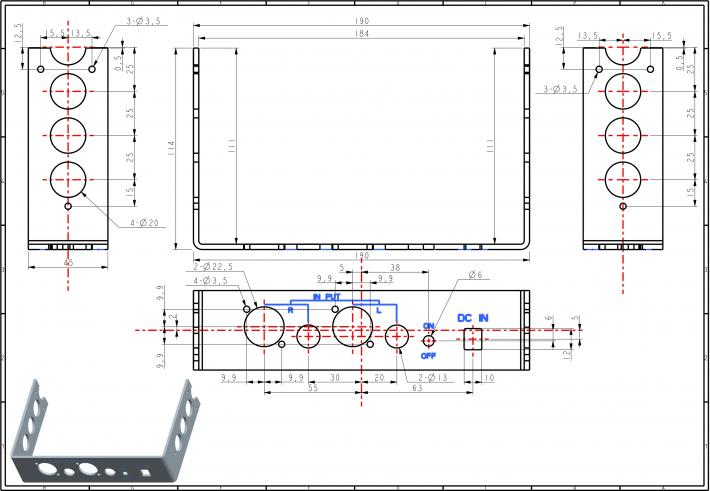

這張圖應該是搭配平衡輸入版本的後面板設計圖，整塊都是金屬的喔!!!
可以看到平衡端子、RCA端子、開關座、電源座..等等IO部份的預留孔。

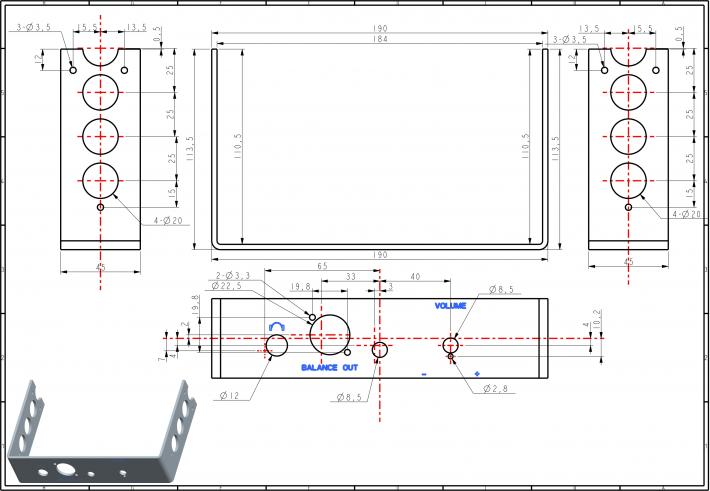

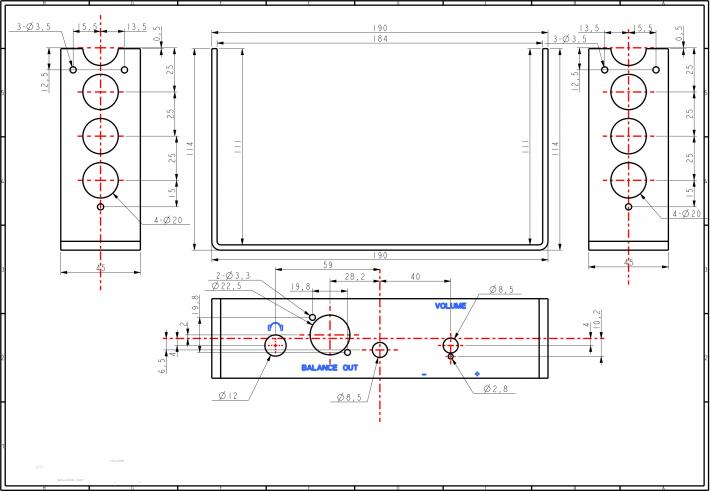

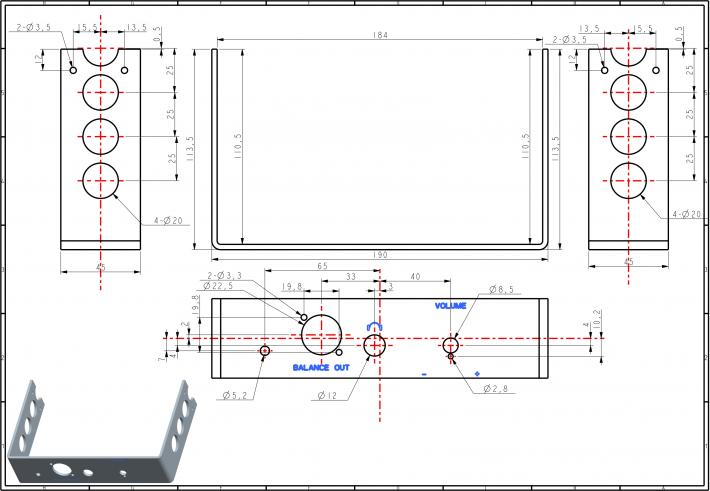

這張是前面板設計圖，電源指示燈、平衡輸出座、6.3耳機座、音量旋鈕...等等IO部份預留孔，同樣也是整塊由金屬製成。

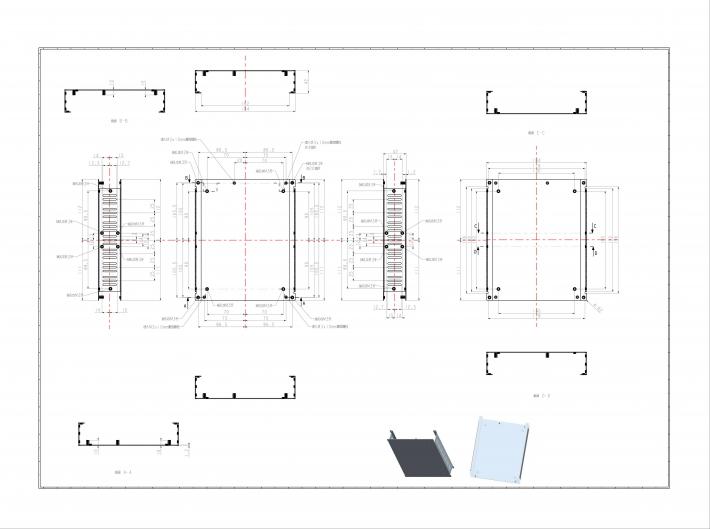

內殼設計圖...哇~有沒有驚艷的感覺...竟然還有內盒，而且還是沉甸甸的金屬內盒，站長在前面文章就有說過，這個設計規格將是比照場機辦理，所以廠商不可能像之前站上所推出的東西一樣，只配置簡單的壓克力上下蓋了事，旗艦機就要有旗艦機的樣子!!!
因此，這台機器的機構會複雜很多，大家在美觀以及功能性都有很多的要求~
協力廠商們設計了很多設計草案給大家選擇，果然有競爭才會有進步，後來終於選定其中一家廠商的提案，站長記得這張好像是第一次確認的圖紙，還沒完呢~之後還有很多修改喔!!!(待續)
sam721108 (阿SAM)
2018/05/17 15:43 #53
CatKing :
(恕刪除引言)
小弟在改801金屬殼時曾有辛苦回憶，因此當時我是毫無懸念直接選了金屬屏蔽最多的方案...
Bosh (❤❤❤Fostex愛用者❤❤❤)
2018/05/17 21:38 #54
sam721108 :
小弟在改801金屬殼時曾有辛苦回憶，因此當時我是毫無懸念直接選了金屬屏蔽最多的方案...
SAM大那時選的應該不是屏蔽最多的方案，我記得還有兩個金屬上蓋的版本。
UFO (想不到暱稱)
2018/05/17 23:47 #55
Bosh :
SAM大那時選的應該不是屏蔽最多的方案，我記得還有兩個金屬上蓋的版本。
S大參加的是第二次討論會，你說的那個是第三次討論會才出現，而且因為太醜被刷掉啦
CatKing (貓貓站長)
2018/05/20 21:13 #56
無止境的蛻變-電路及聲音
隨著大家源源不斷的提供意見，機構部分馬不停蹄的在進行修改，最重要的電路部分更是改到翻掉，並不是一個新電路板就代表一個新版本，在洗新的電路板試做實裝之前，圖紙上就已經改了至少三個版本，再三檢視沒問題之後才會洗電路板，接下來讓我們來看看下個一版本的設計，大家來比較一下與之前版本有什麼不同~

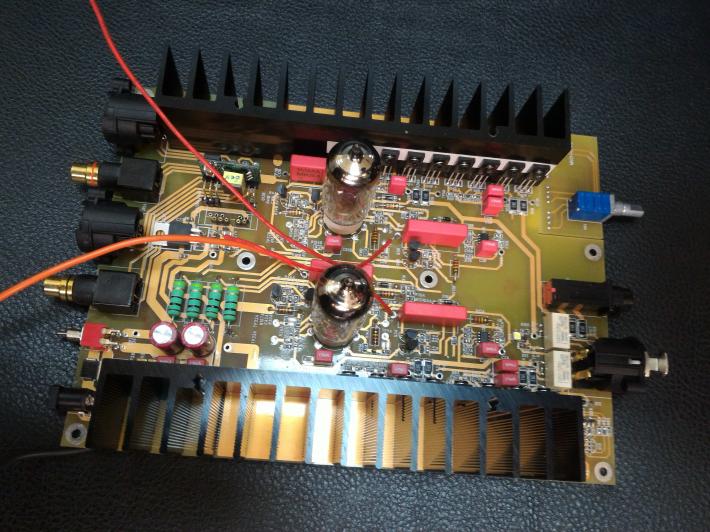

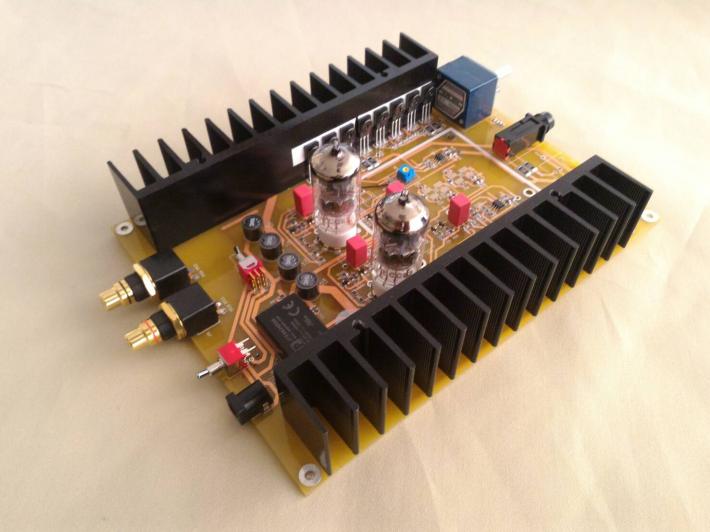

新版本照片，這個版本除了多平衡輸入端子，還有非常多地方與前版差異甚大~

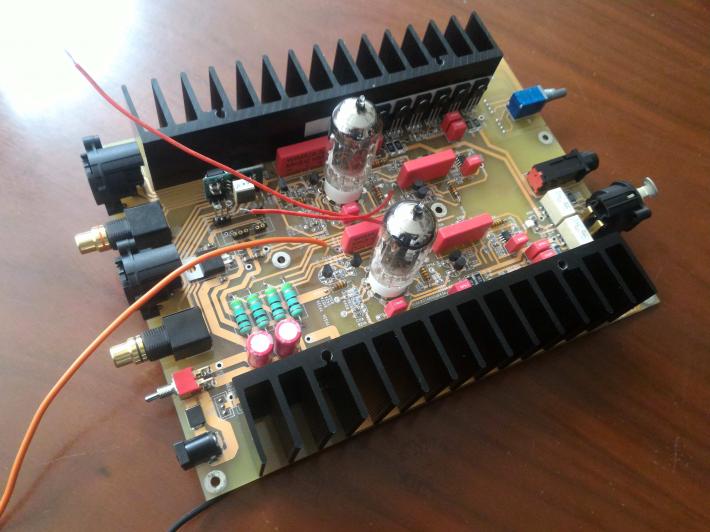

這是上一版的照片，有沒有看到，新版本又更複雜了~

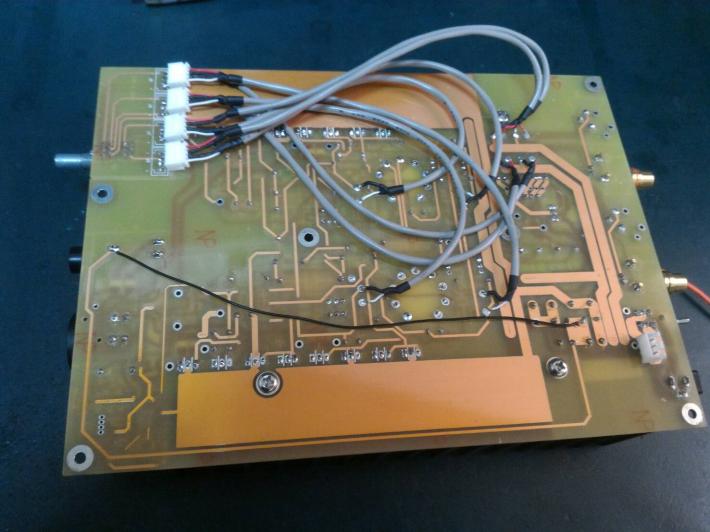

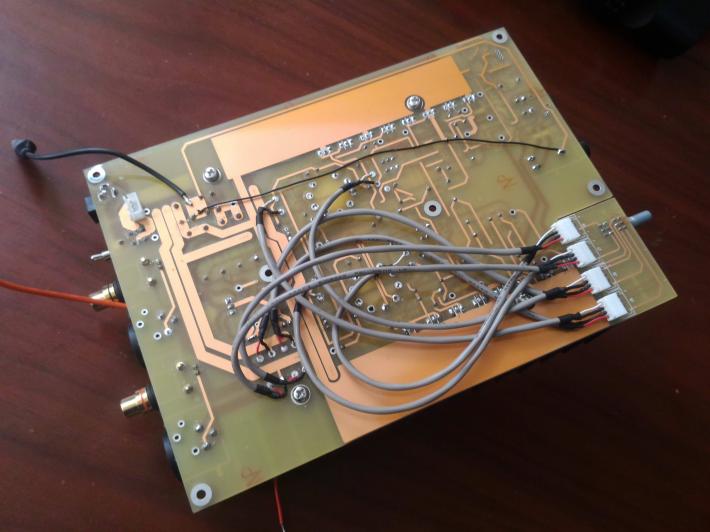

新版本的背面特寫，板子似乎有點玄機，大家猜猜為什麼會有那些隔離線呢?
大家可以注意到前一版那兩顆藍色的偏壓調整紐不見了，這個版本擁有自動調整偏壓的功能喔!

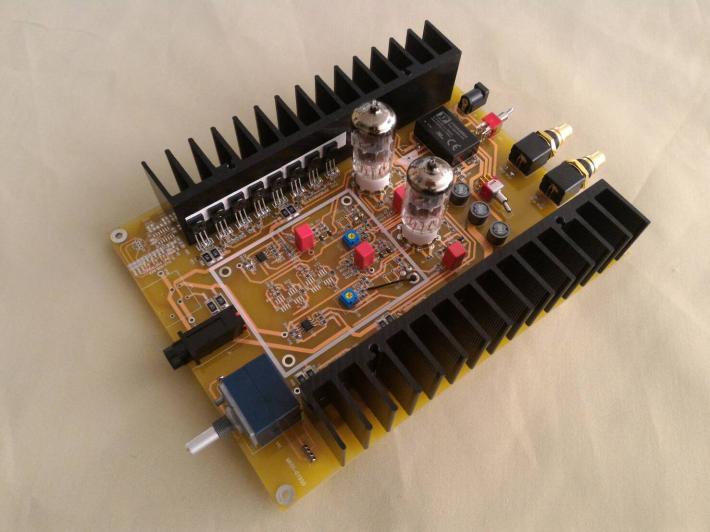

上一版的照片，必須手動調整偏壓
那些線是接到音量調節VR的，為什麼會用拉的呢?
大家都知道往音量調節VR的線很重要，設計不好很容易受到干擾，這是因為要避開主板上面的廣大區域，直接用隔離線拉出來可以避免受到PCB板上其他線路和元件的干擾，所以我們看到PCB版上面VR的區域似乎是可拆的，也就是說，她其實是一塊VR子版，照片上是VR子板還沒有折斷與主PCB板分離的樣子。
這個版本正式具備了平衡端子輸入的能力，接下來就是測試囉~
平衡輸出已經是高階DAC的標配，接下來大家就要使用平衡訊源來試聽，終於可以對單端和平衡的特性進行比較以及驗證，結果相當令人滿意加上大家對於平衡輸入的訊源情有獨鍾，所以平衡輸入從這個版本開始就確定成為標準接口，站長認為這個版本與前版相較，在結像力以及左右聲道的分離度確實有讓人眼睛一亮的表現，也有很多可以加強的地方，而這部分在領軍調音的蒲總編以及站上各位大大們的努力之下獲得相當大的進展，以至於後面又有一大堆修改優化項目~
(待續)
BillChen (追殺比爾)
2018/05/21 11:08 #57
CatKing :
(恕刪除引言)
感覺開發過程頗麻煩，可惜我住太遠不然我也會全力支援。
照片這個版本跟今年高雄展展場出現那台很多地方不一樣，展場那台應該是最新版本?
Bosh (❤❤❤Fostex愛用者❤❤❤)
2018/05/23 20:06 #58
BillChen :
感覺開發過程頗麻煩，可惜我住太遠不然我也會全力支援。
照片這個版本跟今年高雄展展場出現那台很多地方不一樣，展場那台應該是最新版本?
高雄展展場那台版本是在這台之後，當時是最新，現在又有更新的進化版
TOMAS (褲底裝蹦計伙委)
2018/05/25 23:04 #59
CatKing :
(恕刪除引言)
上次聽過舊版本覺得很讚，明天來去伯朗咖啡聽新版!
RyanLin59 (RyanLin59)
2018/05/27 19:17 #60
我覺得不管是訊源還後級，使用單端或平衡誰優誰劣不是絕對，主要看該設備設計功力且若要做單端平衡比較就必須在同一台具備單端跟平衡的機器上面做比較，但也有變數，以耳擴來說使用同一支耳機，變數就在單端線根平衡線不是同一條，好線爛線會影響聲音表現。
CatKing (貓貓站長)
2018/05/30 17:37 #61
無止境的蛻變：機構與外觀 (二)
綜合了之前大家反應的意見，新版本的外殼也出爐了，機構部分必須因應線路、PCBA、IO...等等項目進行修改，上述部份每改一次，機構部分就要跟著改，所以即時準確的橫向聯繫就非常重要，只要一個環節不留意，到時候做出來的殼孔位就會不對喔~

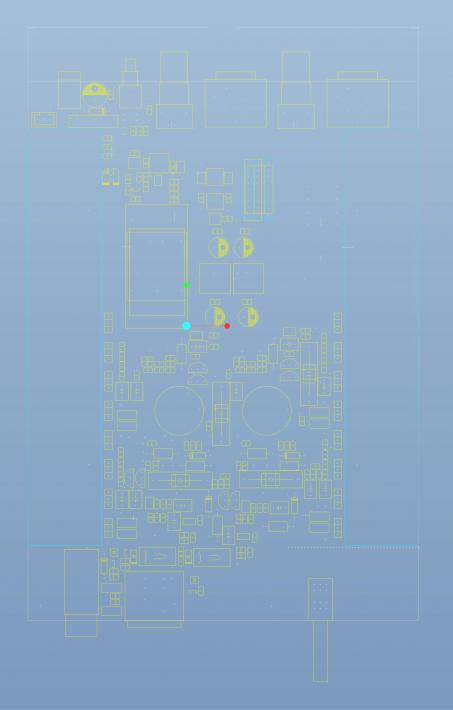

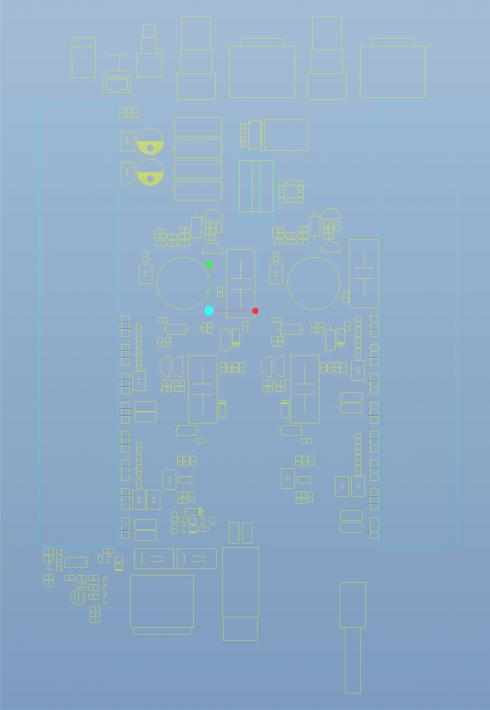

配置圖，與上一個版本又有了顯著的差異~

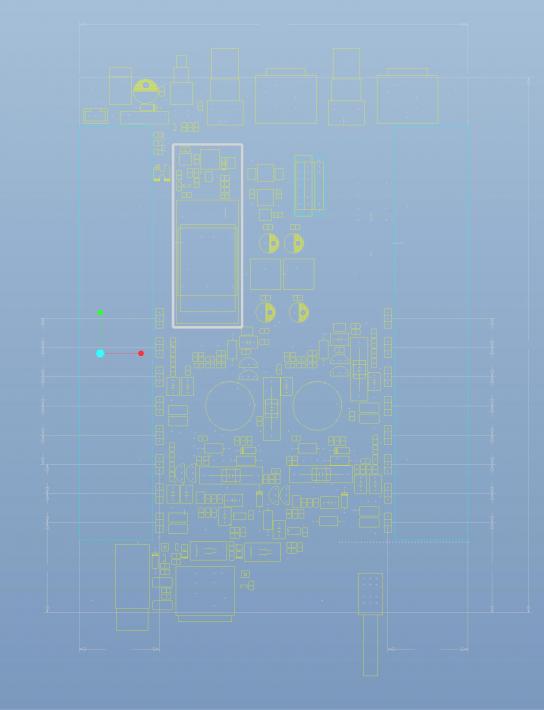

與上一版(左圖)對照~可以看到耳機座與平衡耳機座的位置互換，真空管的位置移動到比較靠耳機座方向的地方，電源處理區塊改變幅度很大，我們可以看到原本那四顆顯眼的2W電阻以及旁邊一些零件不見了，增加了一個電源處理模組，這個版本有特別針對電源相關的那三套線路進行優化喔~

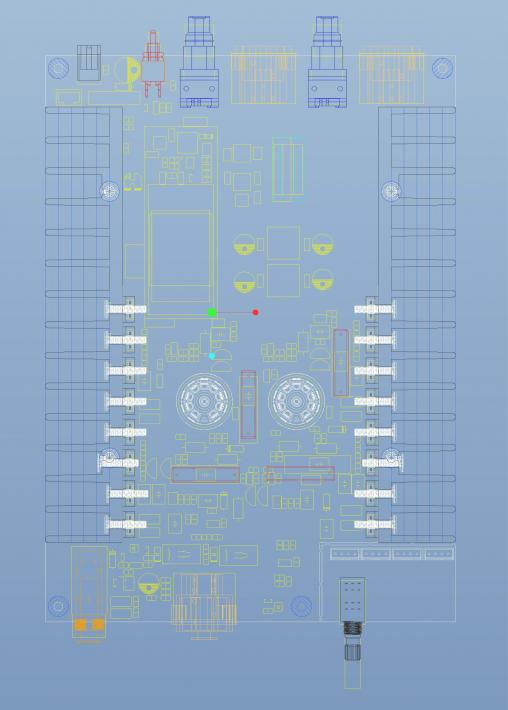

新版配置圖~
從這張圖我們可以清楚看到散熱片、電源開關、電源輸入座、單端輸入座、平衡輸入座、真空管、6.3耳機輸出座、平衡輸出座、音量VR...等IO零組件的位置以及輪廓。
新的後面板設計圖，細部經過微調
新的前面板設計圖
最明顯的差異就是電源指示燈、平衡輸出座、6.3耳機座...這三個位置的變更。
新的內盒設計圖

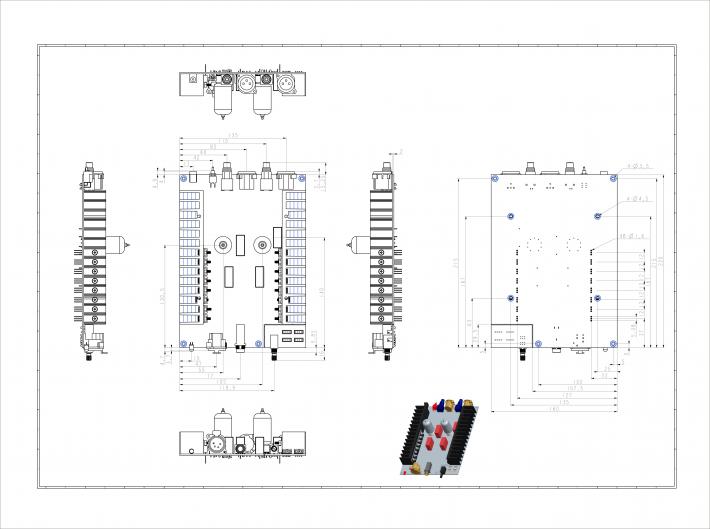

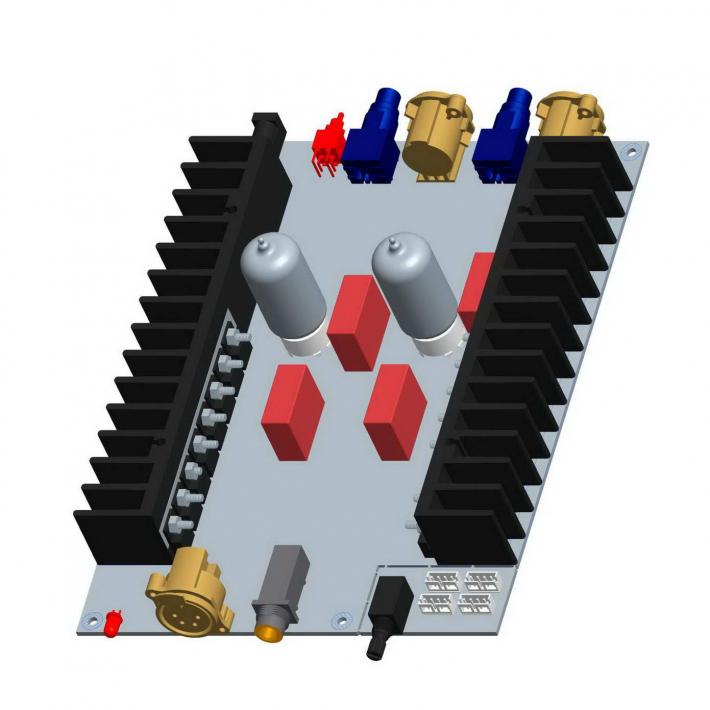

再來一張超清楚的零件配置及模擬圖~
