alberta21 (albert)
2018/04/17 09:47  #12

Leon :
這很明顯有問題,大大先拍個正反兩面照片我們幫你看一下

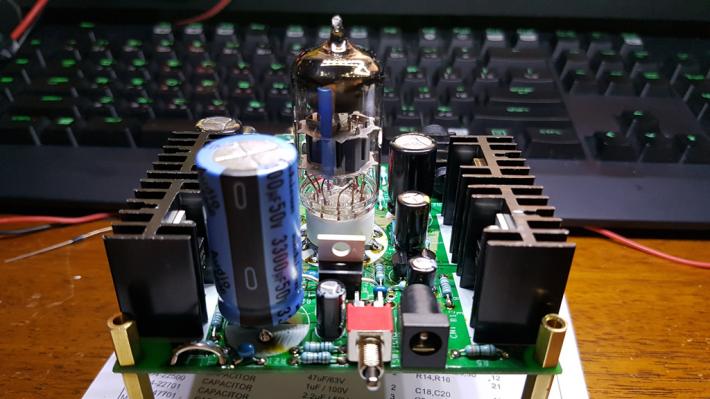

801的正反面,還請大大幫我看一下。
https://imgur.com/a/OfaEA
https://imgur.com/a/dPIM2

Leon (DIY才是王道)
2018/04/17 15:35  #13

alberta21 :
801的正反面,還請大大幫我看一下。
https://imgur.com/a/OfaEA
https://imgur.com/a/dPIM2

好像有冷焊耶,alberta大住哪?台北地區直接拿給站長醫治最快

alberta21 (albert)
2018/04/18 00:52  #14

Leon :
好像有冷焊耶,alberta大住哪?台北地區直接拿給站長醫治最快

感謝Leon大建議,不過我人在嘉義,可能自己再研究看看
重新焊接後可以通過說明書上的所有測試,但是很奇怪還是完全沒有聲音,可能還要再檢查一下。

KTCP (Lin Lai)
2018/04/23 23:37  #15

站長您好:
本人初次DIY sf 801,對於電路一竅不通,參考了影片以及照片,但找不到近期版本的照片作為參考,因此冒昧請問Q11腳位2N6045G是否為金屬片那側朝向真空管直接焊上?另外紅色LED內部金屬片較長端是否為負極?雖然已焊上但爬文後發現長短腳似乎正負極相反⋯

KANE (肯尼)
2018/04/24 09:14  #16

KTCP :
站長您好:
本人初次DIY sf 801,對於電路一竅不通,參考了影片以及照片,但找不到近期版本的照片作為參考,因此冒昧請問Q11腳位2N6045G是否為金屬片那側朝向真空管直接焊上?另外紅色LED內部金屬片較長端是否為負極?雖然已焊上但爬文後發現長短腳似乎正負極相反⋯

1.金屬那面朝真空管
2.以腳的長短為準,長腳正極、短腳負極,所有廠商目前唯一的統一規範只有這項,
至於內部結構、邊緣切腳...等等,都不一定依循,太多廠商都各做各的,所以別去看它,一律以腳的長短為準。

LANCEREVO (兩百過彎)
2018/04/24 16:54  #17

KANE :
1.金屬那面朝真空管
2.以腳的長短為準,長腳正極、短腳負極,所有廠商目前唯一的統一規範只有這項,
至於內部結構、邊緣切腳...等等,都不一定依循,太多廠商都各做各的,所以別去看它,一律以腳的長短為準。

這篇這篇! M大這篇很讚啊! 貓大要記得收到資訊總匯裡面
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=1382

這篇照片有特寫

CatKing (貓貓站長)
2018/04/25 14:17  #18

LANCEREVO :
這篇這篇! M大這篇很讚啊! 貓大要記得收到資訊總匯裡面
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=1382

這篇照片有特寫

好的!!!我最近找時間好好更新一下!

KTCP (Lin Lai)
2018/04/25 17:23  #19

KANE :
1.金屬那面朝真空管
2.以腳的長短為準,長腳正極、短腳負極,所有廠商目前唯一的統一規範只有這項,
至於內部結構、邊緣切腳...等等,都不一定依循,太多廠商都各做各的,所以別去看它,一律以腳的長短為準。

以了解如何組裝
感謝KANE大以及前輩們回覆!!
