jwkai (阿愷)
2015/12/29 20:37 #12
謝謝貓貓站長~
今天已收到維修好的SF801了，還很貼心的連偏壓都調整好，太感動了!!
二話不多說就趕緊熱機後開始試聽，真的是棒呆了
，雖然現在使用的是入門級耳機AKG K77+一般的3c的音源線，待基礎打穩後再慢慢升級設備，還有錫銲的能力還要加強(原來我的問題出在電源進去的第一個晶體沒銲好XD~)，不過總算有一個開始了，請大家多多指教!!
CatKing (貓貓站長)
2015/12/30 11:33 #13
jwkai :
謝謝貓貓站長~今天已收到維修好的SF801了，還很貼心的連偏壓都調整好，太感動了!!
二話不多說就趕緊熱機後開始試聽，真的是棒呆了，雖然現在使用的是入門級耳機AKG K77+一般的3c的音源線，待基礎打穩後再慢慢升級設備，還有錫銲的能力還要加強(原來我的問題出在電源進去的第一個晶體沒銲好XD~)，不過總算有一個開始了，請大家多多指教!!
您這台花了我不少功夫呢~您的紅色LED銅箔受損嚴重已經整條掀起，只好使用跳線的方式幫您接好
結果還是沒辦法亮，換了一顆新的LED之後還是一樣，後來查出是電源開關前面的那顆Q11的2N6045G沒焊好，導致電過不去，除了那個焊點之外其他焊點也有很多不太ok，所以我順便強化您所有焊點之後就搞定囉~
就像我建議樓上skywings大大的一樣， "高傳真視聽"雜誌三十幾年前叫做"音響技術"雜誌，就是專門探討音響技術的雜誌喔~所以蒲總編在這方面可以說是專家中的專家，貓貓能找到這樣的重量級人物來為大家傳授經驗可以說是機會難得，肯定能讓您功力大增，1/9的活動有空的話一定要來喔~
dpbwin ()
2017/08/02 17:04 #14
我最近剛踏入 組裝sf801 遇到跟樓主相同狀況，機子目前送往貓大幫我處理 希望能順利處理 搶救成功，先感謝貓站長的幫忙嘍
Jerry (逆襲的土砲)
2017/08/03 18:22 #15
dpbwin :
我最近剛踏入 組裝sf801 遇到跟樓主相同狀況，機子目前送往貓大幫我處理 希望能順利處理 搶救成功，先感謝貓站長的幫忙嘍
症狀一樣...2N6045焊點那邊有檢查過嗎?
Bosh (❤❤❤Fostex愛用者❤❤❤)
2017/08/03 19:47 #16
dpbwin :
我最近剛踏入 組裝sf801 遇到跟樓主相同狀況，機子目前送往貓大幫我處理 希望能順利處理 搶救成功，先感謝貓站長的幫忙嘍
看來是D.O.A~
既然站長已經出手幫忙，大大可以放一百個心啦!
bluek (布魯克)
2017/08/04 11:36 #17
Bosh :
看來是D.O.A~
既然站長已經出手幫忙，大大可以放一百個心啦!
D.O.A是什麼東西?
dpbwin ()
2017/08/04 16:55 #18
Bosh :
看來是D.O.A~
既然站長已經出手幫忙，大大可以放一百個心啦!
今天收到喵站長 回寄 拯救回春的 sf 801,超厲害的，又迅速，機子能正常運做了，板子喵大幫我整理的超乾凈的，真的是魔法神手，敢緊接上Akg k712,搭上 audiolab m-dac mini,聽 flac音樂，真的很暖聲哦，相信run個一陣子，聲音會更上一層的，享受中
MARKLIN (馬克林)
2017/08/05 11:59 #19
bluek :
D.O.A是什麼東西?
好像是到院前死亡的英文縮寫
CatKing (貓貓站長)
2017/08/07 21:12 #20
dpbwin :
今天收到喵站長 回寄 拯救回春的 sf 801,超厲害的，又迅速，機子能正常運做了，板子喵大幫我整理的超乾凈的，真的是魔法神手，敢緊接上Akg k712,搭上 audiolab m-dac mini,聽 flac音樂，真的很暖聲哦，相信run個一陣子，聲音會更上一層的，享受中
大大是用含銀錫嗎? 我發現要融化您這台SF-801的錫烙鐵溫度要設很高才行，我是設定到三百九十度還不太好焊~
收到您的SF-801時，從焊點狀況看來應該是焊接問題，正因為您的錫熔點高，所以我猜測您的烙鐵溫度可能不夠或是接觸時間不夠長，問題出在冷焊應該八九不離十~ 於是著手幫您處理焊點~
附上對比照片給您參考：

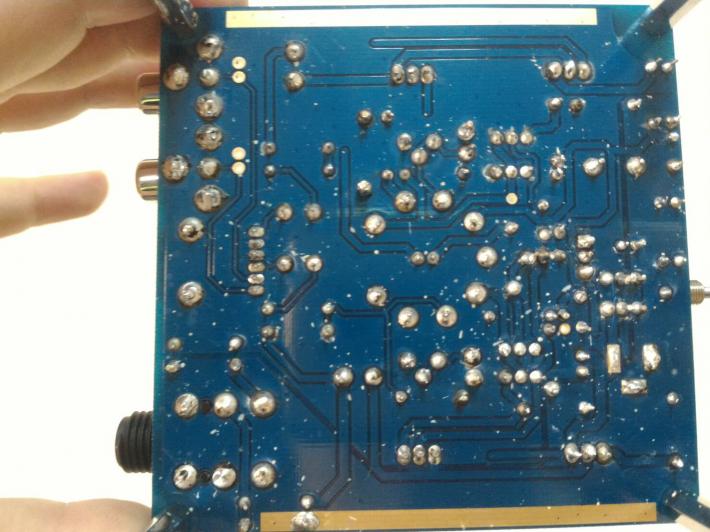

處理前：上視圖，那些點點我覺得好像是含銀錫在焊接時噴出的屑... 很多焊點有冷焊嫌疑

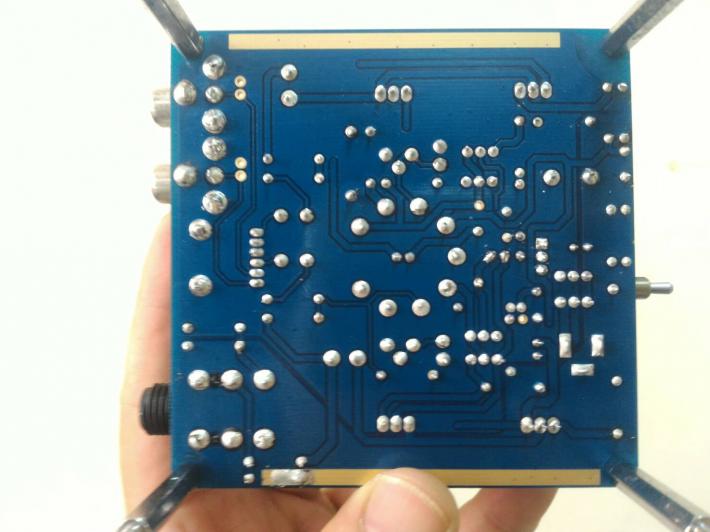

處理後：上視圖，每個接點都重新焊過了~

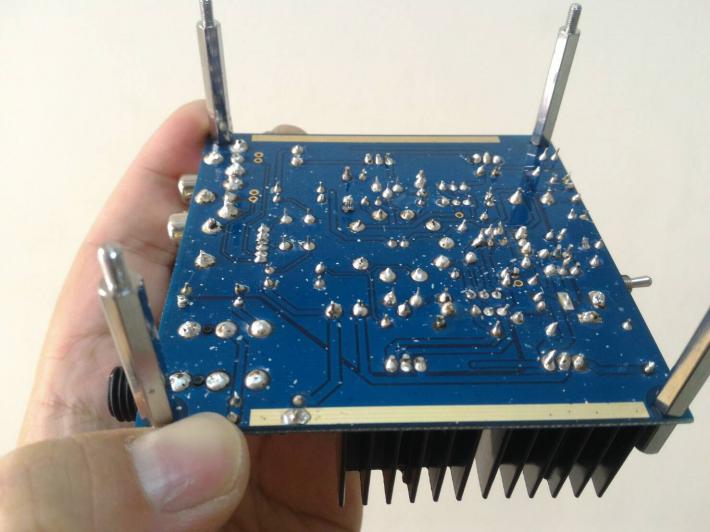

處理前：45度角...

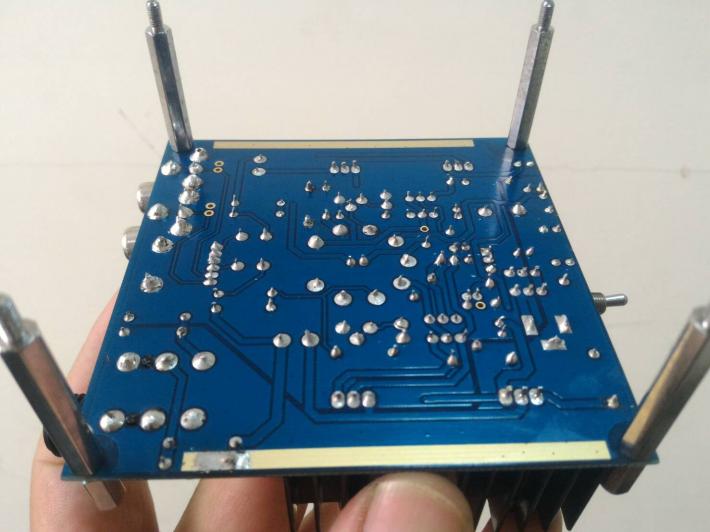

處理後：45度角

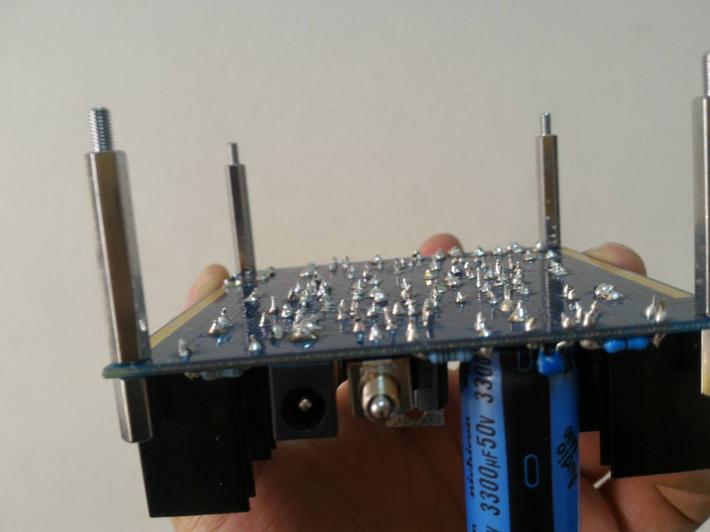

處理前：平視

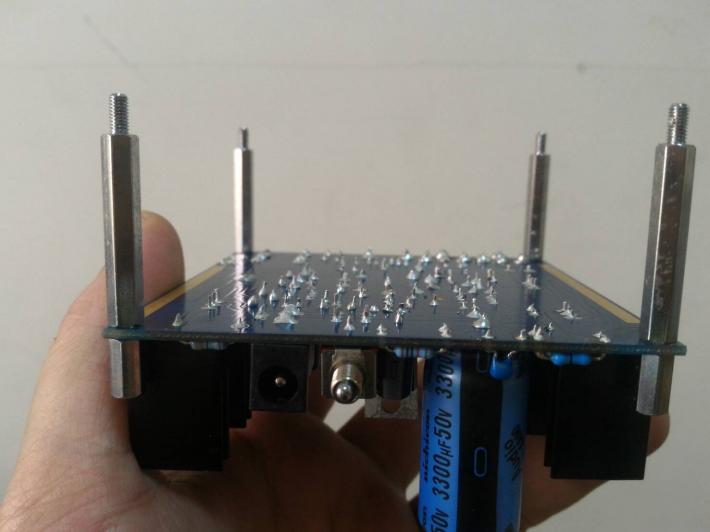

處理後：平視
一開始是全部稍微整理，等到全部焊點都整理好之後，測試...症狀還是一樣.....
兩個LED都沒亮，電根本沒過來，最大的嫌疑人就是那個2N6045G，再把這顆IC的三隻腳徹底整理(這個錫要讓它融化到可以流下去真的很難，加熱太久又怕熱壞晶體...)，整理好之後，一切正常!~~~
結果問題最終還是出在2N6045G那邊.......
然後調整好偏壓，健健康康的SF-801就出院囉~
dpbwin ()
2017/08/09 07:34 #21
CatKing :
大大是用含銀錫嗎? 我發現要融化您這台SF-801的錫烙鐵溫度要設很高才行，我是設定到三百九十度還不太好焊~
收到您的SF-801時，從焊點狀況看來應該是焊接問題，正因為您的錫熔點高，所以我猜測您的烙鐵溫度可能不夠或是接觸時間不夠長，問題出在冷焊應該八九不離十~ 於是著手幫您處理焊點~
附上對比照片給您參考：
處理前：上視圖，那些點點我覺得好像是含銀錫在焊接時噴出的屑... 很多焊點有冷焊嫌疑
處理後：上視圖，每個接點都重新焊過了~
處理前：45度角...
處理後：45度角
處理前：平視
處理後：平視
一開始是全部稍微整理，等到全部焊點都整理好之後，測試...症狀還是一樣.....
兩個LED都沒亮，電根本沒過來，最大的嫌疑人就是那個2N6045G，再把這顆IC的三隻腳徹底整理(這個錫要讓它融化到可以流下去真的很難，加熱太久又怕熱壞晶體...)，整理好之後，一切正常!~~~
結果問題最終還是出在2N6045G那邊.......
然後調整好偏壓，健健康康的SF-801就出院囉~
阿 真的不好意思 麻煩到貓大了，我是用Mundorf/Mcap Supreme 金銀銲錫 ，因為怕燒掉板子，我溫度設訂290度，原來是冷焊，溫度設太低了，真的是沒經驗呀，感謝貓大的神手，機子目前運作完好哦
