September 06, 2017

Tube-Pi 樹莓派專用真空管耳機擴大機專題報導


這次 2017 TAA 音響展的時候,我們站上的展房有展出樹莓派的套件,不過貓貓發現,好像很多資深的玩家都不知道樹莓派是什麼,不止一位回答貓貓有吃過或是沒吃過...>_<

所以在談論今天的主角之前,貓貓在這裡簡單的跟大家說一下樹莓派這個東西到底是什麼:
樹莓派(Raspberry Pi),是一款基於 Linux 的單板機電腦,它由英國的樹莓派基金會所開發,目的是以低價硬體及自由軟體促進學校的基本電腦科學教育,最新的版本只有名片那麼大,可以搭載 Linux 系統和各式各樣的軟體,延展性強的設計讓它具有很好的擴充性,能夠 DIY 出 BrickPi 機器人這類好玩的產品,我們也可以說,樹莓派不止是個人電腦,更是 DIY 新創產品不可或缺的零件,深受創客喜愛。
詳細介紹可以看看維基百科:點我連結到維基百科樹莓派頁面


簡而言之,樹莓派就是一台具有廣泛應用性的微型電腦,它會從 maker 的圈子紅到音響發燒友的圈子的原因很簡單,就是音響領域的應用~^^

一般家用電腦,雜七雜八的各式零件並列其中,主機板、顯示卡、電源供應器、記憶體...等等,整台機器充斥著很多電磁干擾,OS 擁腫肥大穩定性差,用來當作播放器實在不優,當然最近也有主打音樂應用的特化電腦出現,只不過和價格低廉的樹莓派系統相較之下,所需花費的金額不是十倍可以搞定的...=.=

樹莓派架構簡潔,干擾源少,與一般桌機、筆電相較之下,是一個相當乾淨的數位播放平台,因為這個原因使得樹莓派成為發燒友近期發現的新大陸,相關的audio應用大家隨便網路 google 一下都可以看到一大堆,相關的 audio 應用套件也開始出現在市面上,像是 hifiberry 就有好幾款。

身為國內最大音響 DIY 社群的 HitOn Audio 自然也不會缺席,很早以前就有網友提出樹莓派套件的開發建議,貓貓也召集了站上已經在玩樹莓派的玩家們研究討論,最後順利開案,經過數個月的醞釀,大家與協力廠商們開了N次會、修改了N次,終於誕生了 Tube Pi~並且在 2017 圓山 TAA 音響展中亮相了!

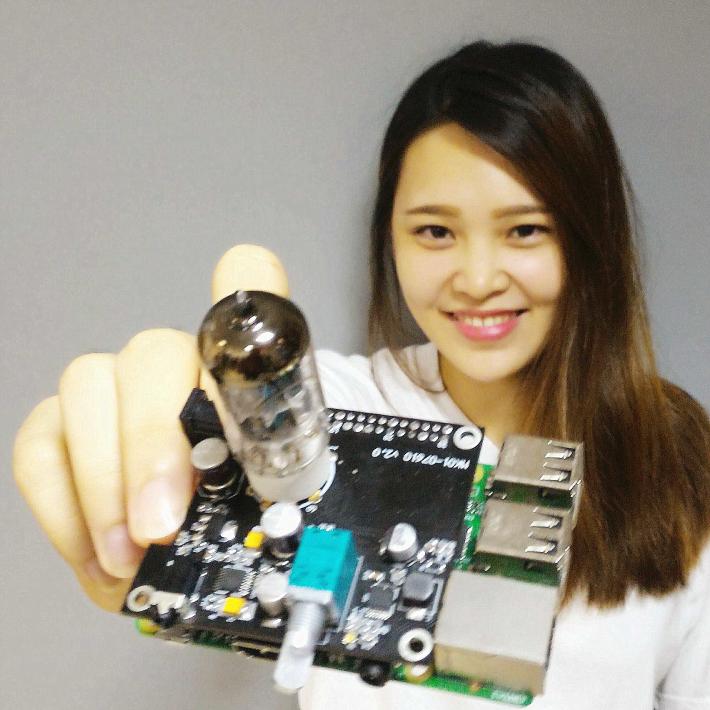

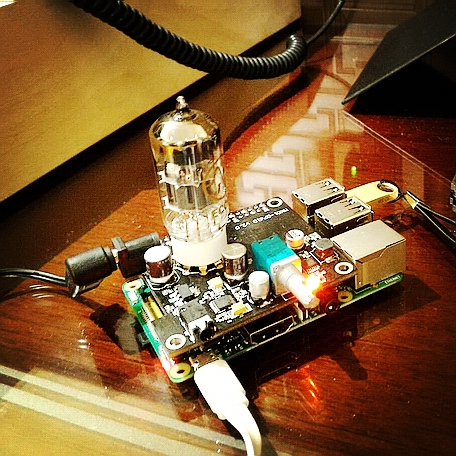

傳說中樹莓派專用的真空管耳擴終於在2017圓山TAA音響展正式亮相了!

站上的當家管姬 SF-801 自 2014 年推出以來就深受玩家歡迎,也讓我們 HitOn Audio 這個 DIY 社群網站迅速爆紅,三年了,至今依然有著超高的人氣和詢問度,三不五時被訂到缺貨...=_=
話說回來,貓貓今天不是要介紹 SF-801,貓貓今天要跟大家介紹的這位管姬,與 SF-801 是完全不同類型,她的名字叫做 "Tube Pi"。

她是樹莓派
(Raspberry Pi)的專用 audio 套件,採用真空管為主要元件,因此取名 "Tube Pi",與 SF-801 純粹放大類比訊號不同,Tube Pi 直接提取樹莓派的 I2S 訊號,經由性能優秀的 PCM5122 進行處理,然後再進行放大。
最重要的是她可以
遙控播放!   遙控播放!   遙控播放!

很重要所以要講三次! 我們可以直接用手機、平板、筆電、去連接樹莓派,播放清單就在您的手持設備裡面,遠端操作輕輕鬆鬆,躺在沙發上想聽什麼歌只要按一下,根本不用起身,實在是太方便了!
而且
聲音完全不會被無線控制所影響,因為無線控制只是下達命令給樹莓派動作,解碼輸出那些完全都是在 Tube Pi 上面進行,與一般的藍芽播放、wifi播放、完全不同!  樹莓派會被音響發燒友盯上不是沒有原因的(笑),真的太好用了!

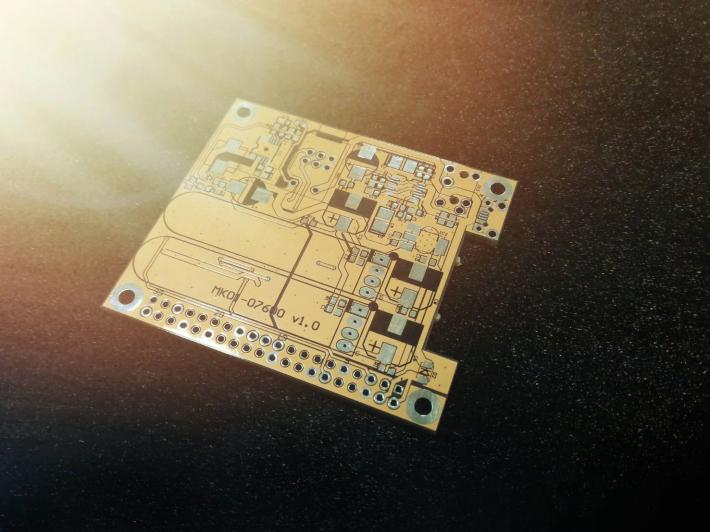

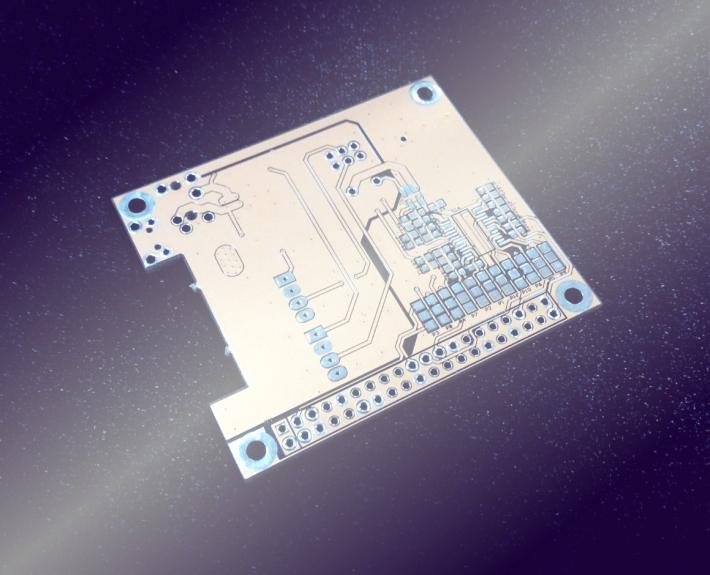

這個專案進行了很久,開發過程中 Tube Pi 的架構改了很多次,PCB 也試做了很多版本,我們這些龜毛的玩家搞到協力廠商都快要崩潰~

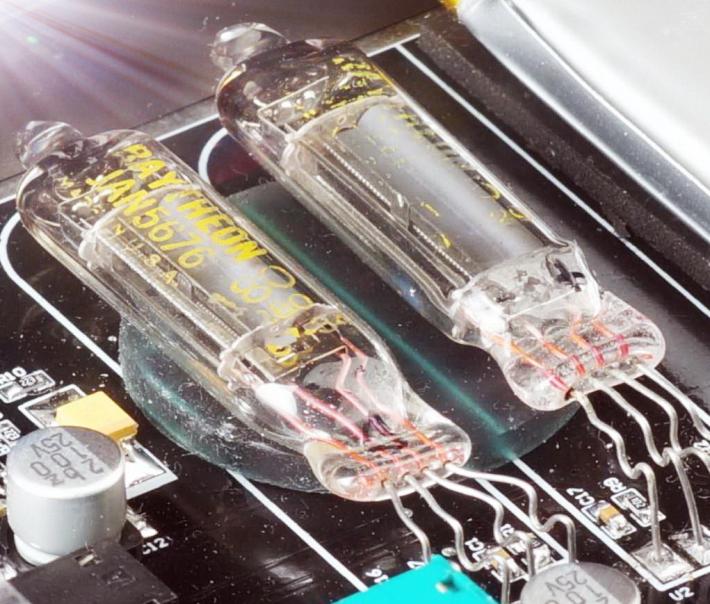

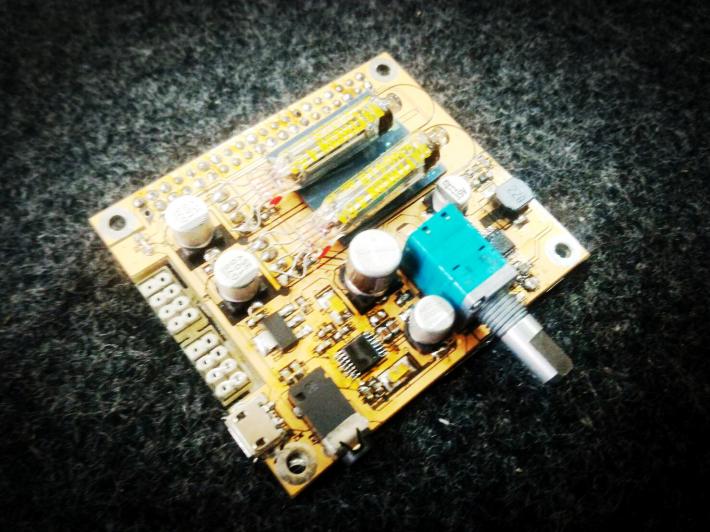

這個版本大家有沒有覺得很眼熟?


沒錯!就是使用直熱式三極管的版本,聲音也是很棒! 後來沒有採用的原因是因為這個管子數量稀少且配對麻煩,還是讓給 CANTO 使用好了~

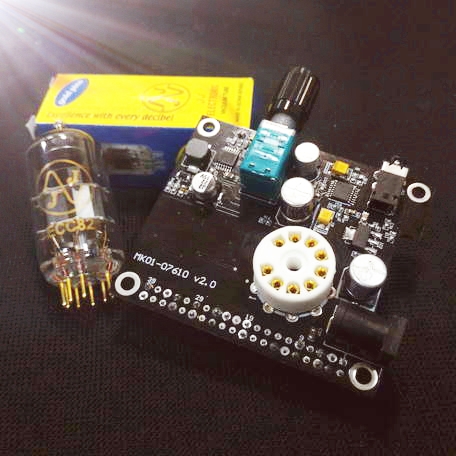

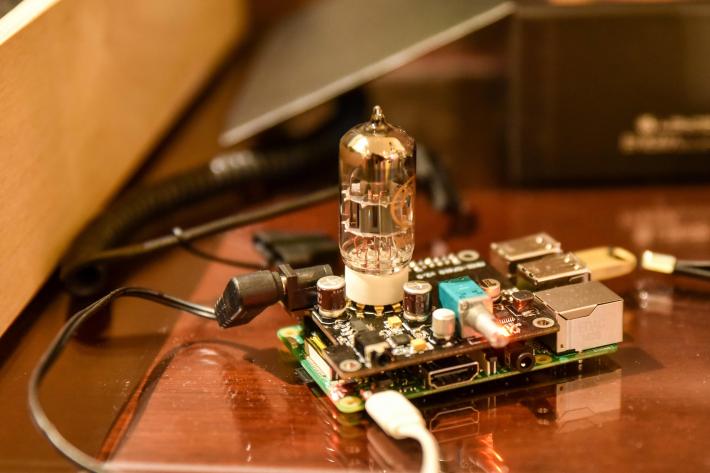

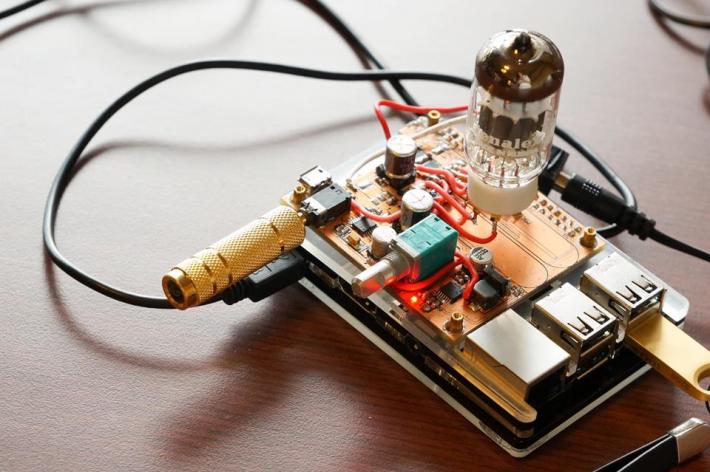

這個是使用 12AU7 的進化版本! 開發過程中很多照片貓貓還沒空找,找到再補上~^^
(這張照片是easy數位流mio mio大在站上站上聚會時拍的)

接下來讓我們快來看看她的重要部位(羞)~

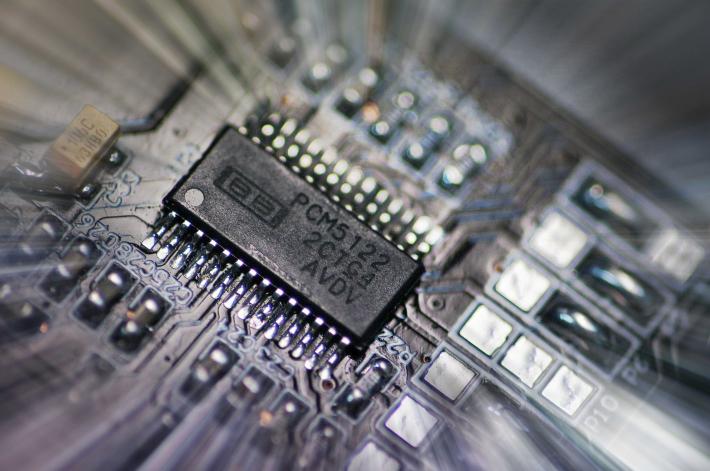

PCM5122


BB 就是Burr-Brown,1956 年成立於美國亞利桑那州的老字號 IC 公司,後來賣給了德州儀器,PCM5122 擁有 32bit 384kHz 的優秀解析力,S/N 112 dB,是一顆相當棒的 DAC 晶片!

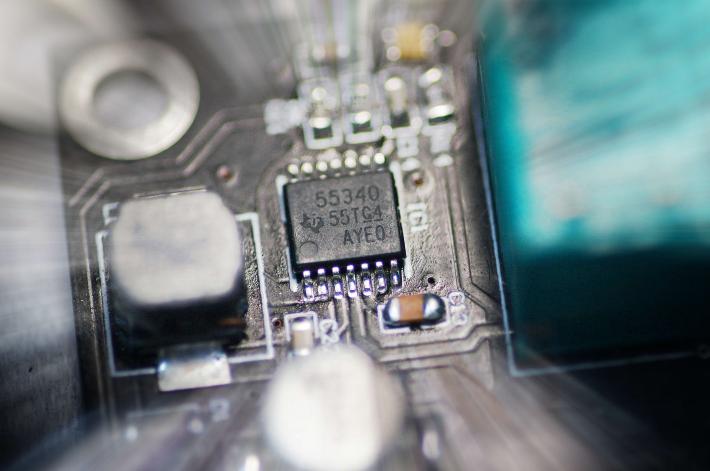

昇壓 IC 為德州儀器的 TPS55340,將電壓升壓到26V以上,負責給予 12AU7 真空管屏壓~

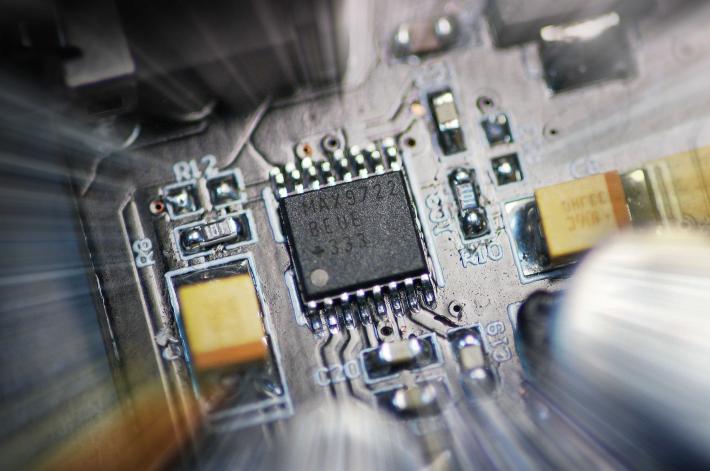

這是負責聲音輸出的 MAX9722 晶片,Tube Pi 擁有130mW@32歐姆的推力!!!

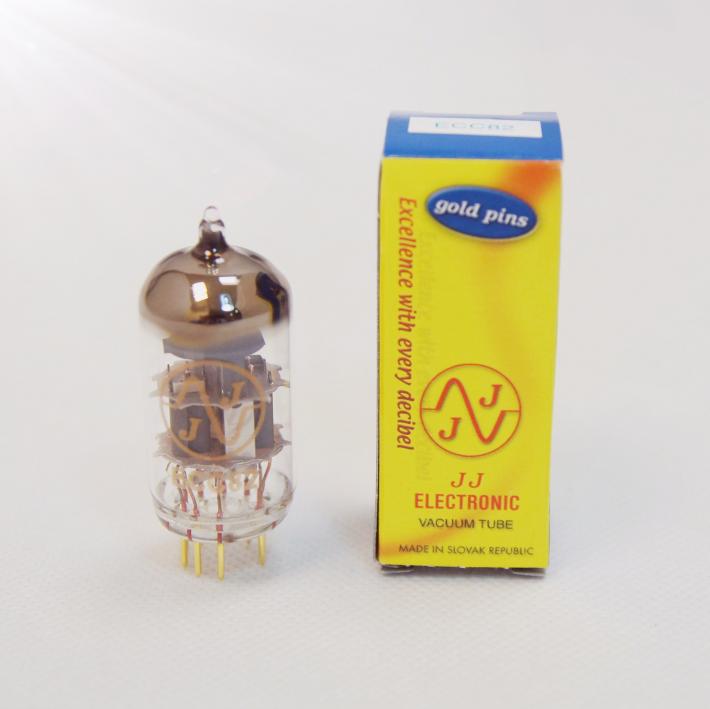

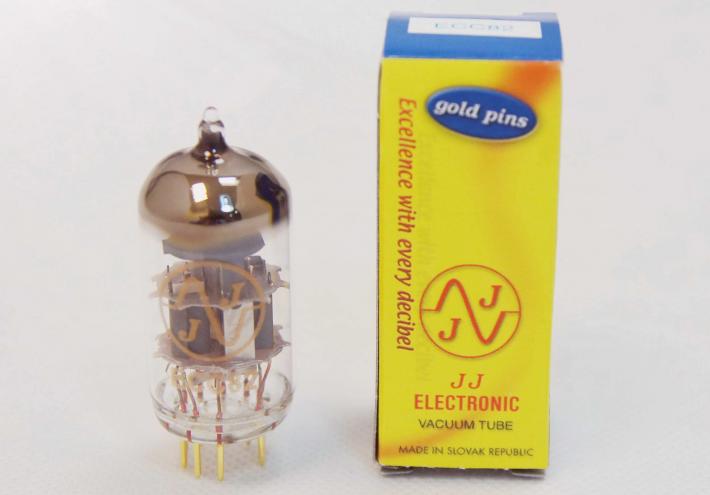

採用與 SF-801 相同的 JJ 12AU7 真空管,不是一般的版本,而是更高階的金腳版,由東歐的斯洛伐克共和國所製造!

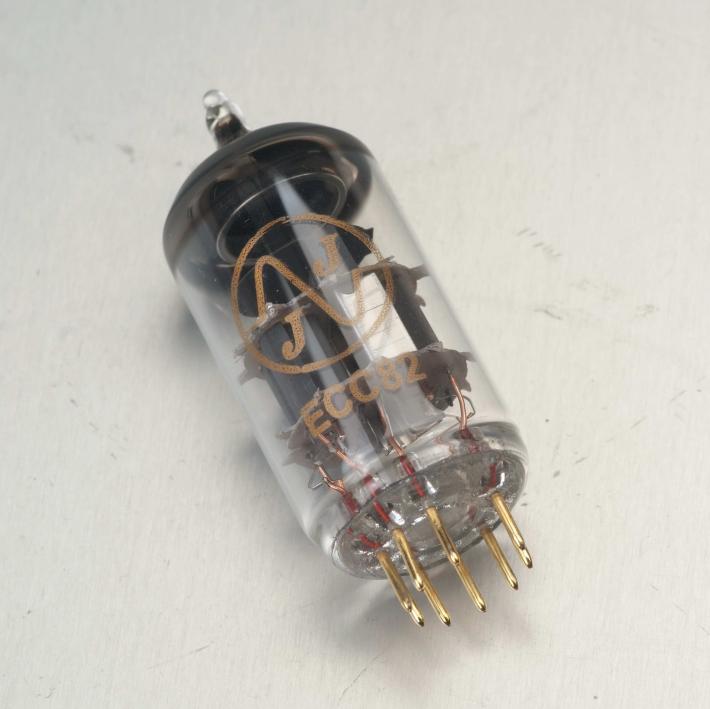

再來一張特寫,12AU7 JJ 金腳版連字也是金的,
其市價約1,300左右,普通版是銀腳紅字。

Tube Pi 採用與 SF-801 截然不同的線路設計,無負回授放大線路,IC 自己會做負電壓,所以也沒有交連電容,在聲音的特性上,個人聽起來無負回授的 Tube Pi 聲音熱情奔放,即使搭配略顯中性的 JJ 金腳管,其音樂性還是非常好,聲音很暖很甜,紮實的厚度以及水分都有表現出來,這在有負回授的 SF-801 上面是比較難感受到的( SF-801 味道比較內斂、精準、受控),更換小金獅之後韻味更強,奔放的快失控,不同的管子會為 Tube Pi 帶來不同的調性,有的人喜歡音響性強一點的,有的人喜歡音樂性強一點的,反正青菜蘿蔔各有所好,這部分的樂趣就留給大家自己去探索囉~

再來談到推力方面,動態表現和 SF-801 相比也是不同的特性,很難具體形容,如果用按摩比喻的話大概是 SF-801 直接用壓倒性的能量大範圍痛快直擊,Tube Pi 則是沒那麼暴力但是每下都剛剛好點在穴道上讓你爽到不要不要,即使奔放到快失控,卻還是有到位的感覺!

12V2A 的獨立供電以及優秀的升壓 IC,提供良好的能量,獨立供電的好處在於不必和樹莓派搶電的穩定專線,我們以後還可以改裝升級更好的電源!


以一台耳擴的身分使用,Tube Pi 非常稱職,HD800 這種難推的耳姬也可以駕馭得很好,站長還發現,若是把 Tube Pi 作為喇叭擴大機系統的前級來使用,那個效果同樣讓人驚豔,接上樹莓派的 Tube Pi 等於是一套完整的訊源+前級,聲音乾淨、音樂性強大、配上誘人的價格,c/p 值完全輾壓一狗票謎機!

整體來說 Tube Pi 是一款相當有個性的管姬,和SF-801截然不同的風味,這風味好不好呢? 站長覺得 Tube Pi 的聲音表現挺好的,即使是聽慣SF-801的我,對 Tube Pi 這種無負回授直交的線路也很喜歡,相信也能給您帶來新鮮的感受~

以樹莓派為平台的 Tube Pi 擴充性及可玩性極高,而且還可以用比 SF-801 更便宜的價格入手,甚至不需要動用烙鐵(站長對這種芝麻大的 SMD 零件也覺得蠻苦手),當然,如果您功力深厚也可以對她進行改裝,創客的圈子裡面也是臥虎藏龍,將來應該會出現很多好玩的改法,讓我們拭目以待!

介紹了這麼多,沒用過樹莓派的玩家們一定會問,該如何使用呢?

方法非常簡單,先買一台樹莓派,樹莓派很好買,上網找一下就有了,現在(2017)最新的版本是 Pi 3B ,然後安裝作業系統 ( OS ),代表性的 OS 有 Volumio、Rune Audio、moOde Audio Player ...等等,站上最多玩家們在用的作業系統是Volumio,貓貓在這裡就簡單介紹一下,這是一款免費的作業系統,體積也很小,支援眾多檔案格式,例如MP3,FLAC,WAV,AAC,ALAC,DSD...等等,操作起來也相當簡易,只需下載 Volumio 的映像檔以及燒錄程式 Win32disk,然後將 Volumio 的映像檔燒錄到記憶卡裡面,最後再將記憶卡插入樹莓派即可~

這個過程用說的不太好理解,需要另外開專文來圖文並茂解說(其實站長也是跟網友們請教才知道怎麼弄的),如果有大大願意幫忙貼個教學文章造福同好那就太棒了~

作業系統安裝完畢之後,只要把 Tube Pi 接上就可以開機了~

然後使用手機、平板、或是筆電開啟 Volumio APP(手機、平板)或瀏覽器(筆電)連線到 Volumio 頁面,連線方式有很多種,Pi 3 之前的版本必須先連接網路線,然後手機、平板、筆電也要連線到同一個網路的 wifi,就能夠與樹莓派連線,進入 Volumio 畫面。至於 Pi 3 因為會自己生成無線 wifi 熱點,手機、平板、筆電、直接去連 Pi 3 就可以了!

Volumio 是透過網頁介面來操作,所以只要有瀏覽器的設備就能夠播放音樂。

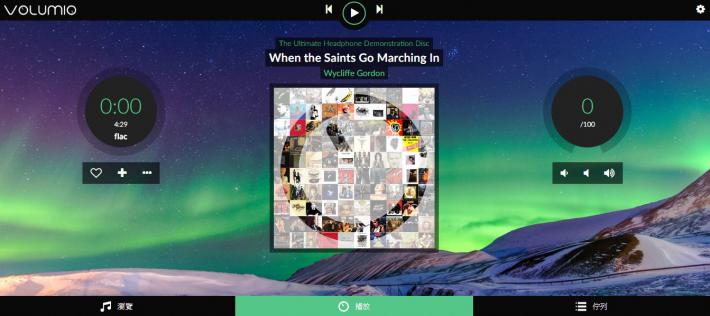

打開瀏覽器之後,在網址列輸入 http://volumio.local/,或是 Raspberry Pi 的 IP 位址,就可以看到主畫面了。

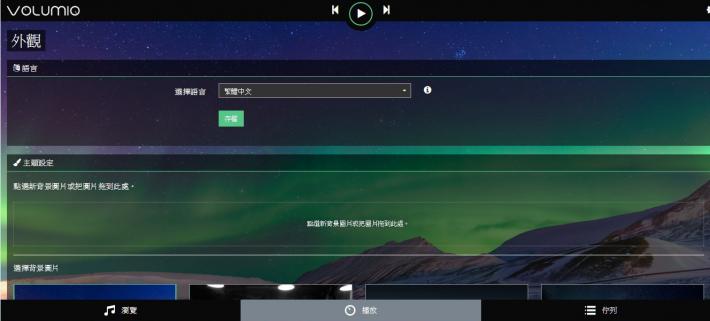

進入 Volumio 之後首先到設定那邊把語言改成繁體中文

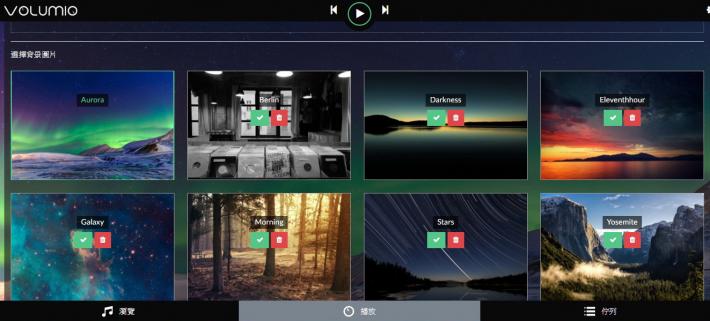

這裡也可以設定自己喜歡的外觀樣式!

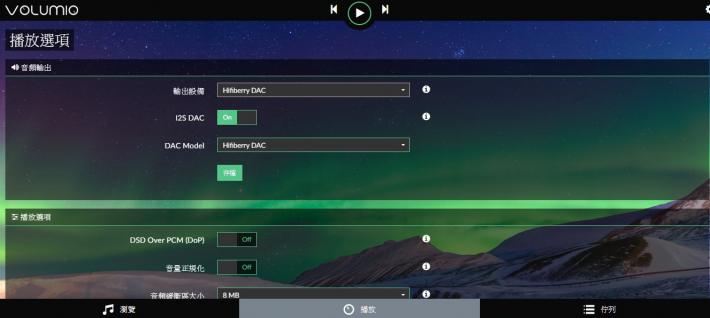

然後在播放器那邊選取播放的硬體,選取相容裝置 Hifiberry DAC 就可以使用 Tube Pi ~

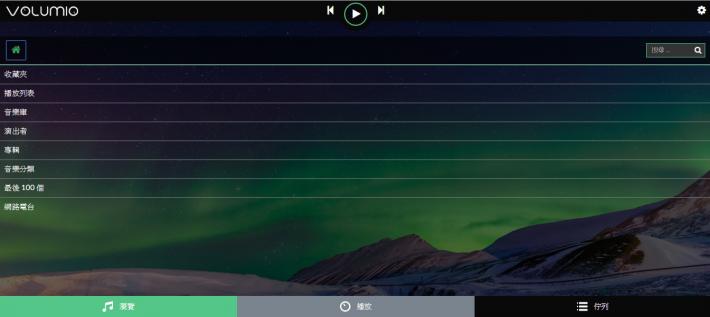

開始聽音樂,請到右下角的"瀏覽"


選取音樂檔案放置的位置,一般都是放在USB儲存裝置裡面

我是放在創見的隨身碟~XD


因為只是示範,所以這個隨身碟沒建立目錄,貓貓直接把一張專輯的所有歌直接丟進去,專輯很多的話建議分別建立資料夾比較好找~

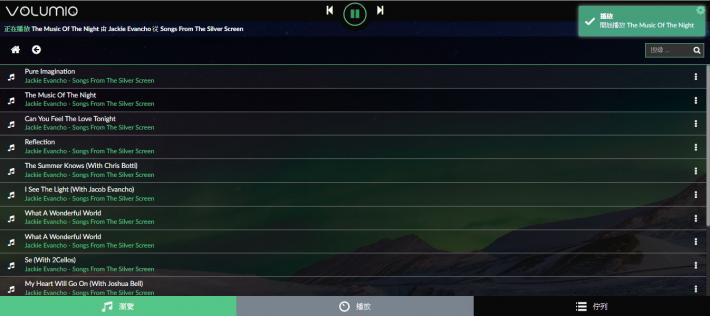

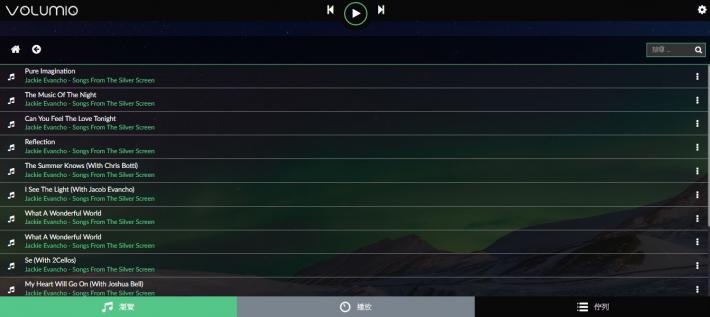

選取想聽的歌,點下去就可以播放了!

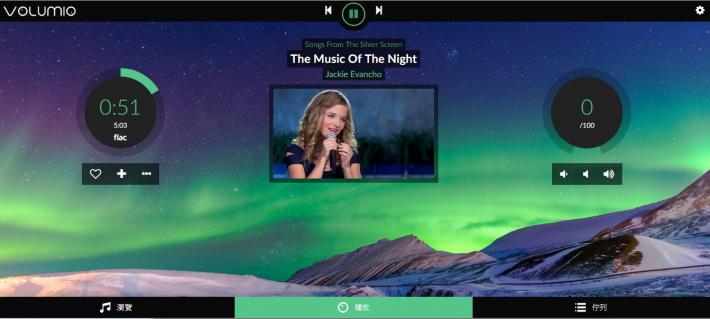

主畫面還會顯示歌曲的相關資訊,貓貓正在播放的是小賈姬Jackie Evancho的歌,這位小神童歌唱得非常好喔!!! (這張專輯好像是她11歲還是12歲的時候唱的~)大家有興趣的話可以聽聽~

如何? 很好玩吧?
現在 Tube Pi 開始接受預訂,預購期間額外贈送 Tube Pi 專用的外殼組件喔!!!
負責生產的協力廠商那邊估計會在十月生產完畢,外殼組件近日就會補上照片~^^
有長久關注本站的玩家應該也都發現了,站上的傳統就是新東西剛問世時,不管協力廠商建議售價是多少,首發價格通常都被貓貓狠心的壓低到一個境界,尤其是預購的東西,之後價格都會慢慢調升(不然幫我們生產的協力廠商們會受不了,到時沒人願意幫我們生產東西就糟了),現在這個 Tube Pi 也一樣,預購價格是超殺的 2,500 而且貓貓還幫大家爭取到額外贈送外殼呦~
過陣子貓貓還會舉辦樹莓派專題網聚活動,會有現場教學示範,有興趣入門的人到時候可以來參加喔!
讓我們一起來玩吧~~~
