renjie1113 (孤獨飄逸)
2017/06/02 12:07 #22
andy03022 :
有做完的可以分享一些美照嗎XD

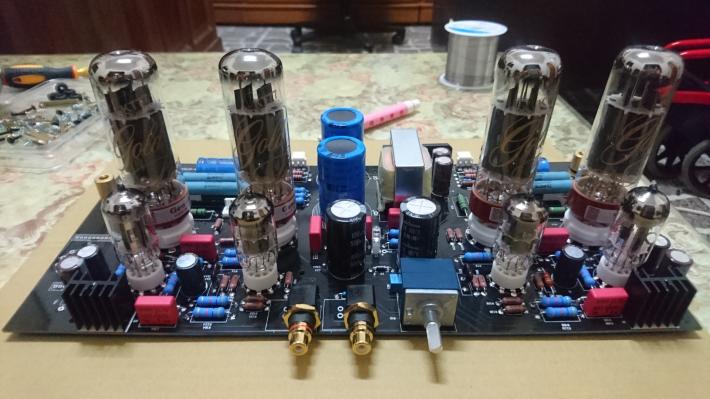

先提供一張沒穿衣服的給各位看看
說真的還蠻大台的(PCB的部份)
BillChen (追殺比爾)
2017/06/02 14:12 #23
renjie1113 :
先提供一張沒穿衣服的給各位看看
說真的還蠻大台的(PCB的部份)
發現大大跟我一樣訊源輸入端子那邊裝反，第四頁和第七頁站長畫的的輸入端子紅黑標示是正確的，可是第八頁廠商編列的零件一覽表插件位紅黑標反，好佳在這兩個端子孔夠大不難解焊
站長記得要請他們把插件表修正(還有之前電源子板的部分)
cite666 (cite666)
2017/06/02 22:57 #24
BillChen :
(恕刪除引言)
已組裝測試ok，附上組裝期間遇到的小問題 1.螺絲數量不全 2.鎖變壓器的螺絲太短容易滑牙 解決方法:將螺母端融入壓克力底板更多 或更換螺絲 3.鐵網孔位不和，看起來像壓克力上板孔位鑽錯 解決方法:折鐵網或只鎖2顆螺絲 4.旋鈕裝上可變電阻後歪歪的，可變有裝正 解決方法:只能無視它
renjie1113 (孤獨飄逸)
2017/06/02 23:29 #25
BillChen :
發現大大跟我一樣訊源輸入端子那邊裝反，第四頁和第七頁站長畫的的輸入端子紅黑標示是正確的，可是第八頁廠商編列的零件一覽表插件位紅黑標反，好佳在這兩個端子孔夠大不難解焊
站長記得要請他們把插件表修正(還有之前電源子板的部分)
哈!!感謝大大告知,我還沒發現我焊錯了
今天的進度將褲子穿上了,發現兩個問題呀!!提供給大家參考

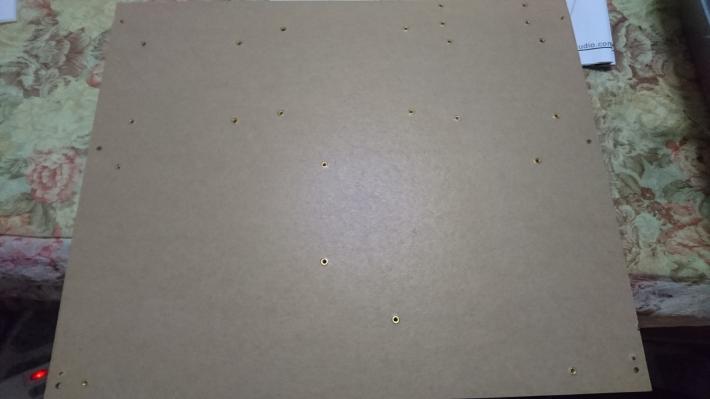

1,鎖附變壓器的螺絲長度好像短一點,若在壓克力的背面埋入螺母是跟壓克力平的話
鎖附變壓器的螺絲(CK02-00400)會鎖不到
我的做法是將螺母再加熱推進去一點

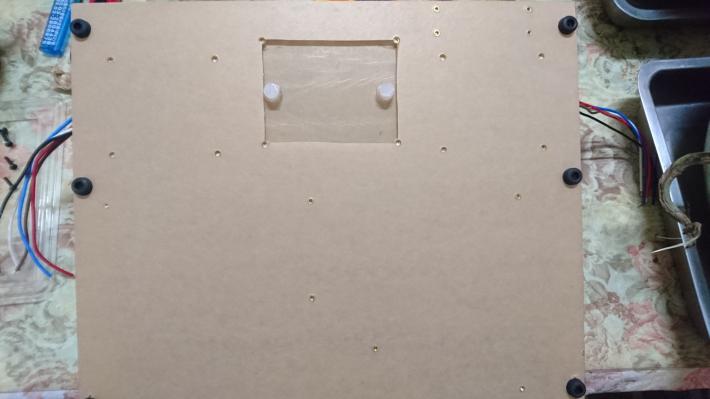

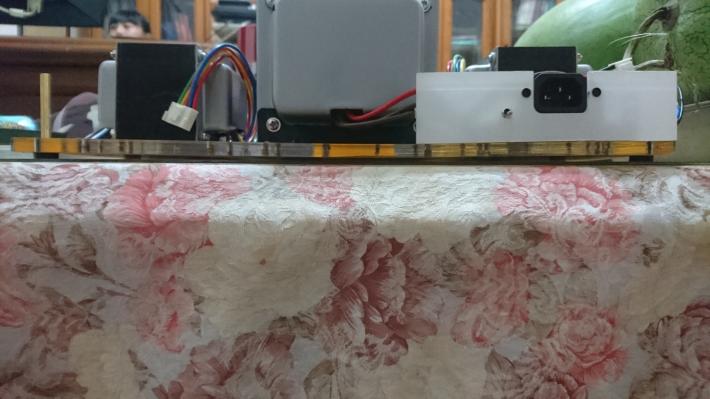

2,變壓器真的太重了,壓克力都變微笑了

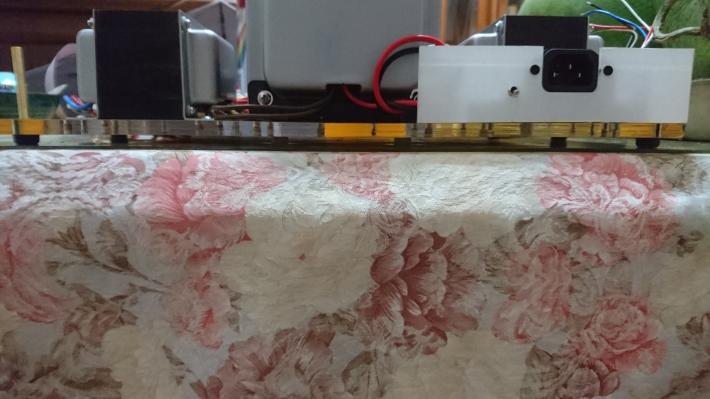

我是將再熱熔膠條切一段與腳墊一樣高
再用打火機烤一下後再黏在壓克力上(變壓器下)
依個人需也能多黏幾個,還能止滑耶!!
給大家參考參考

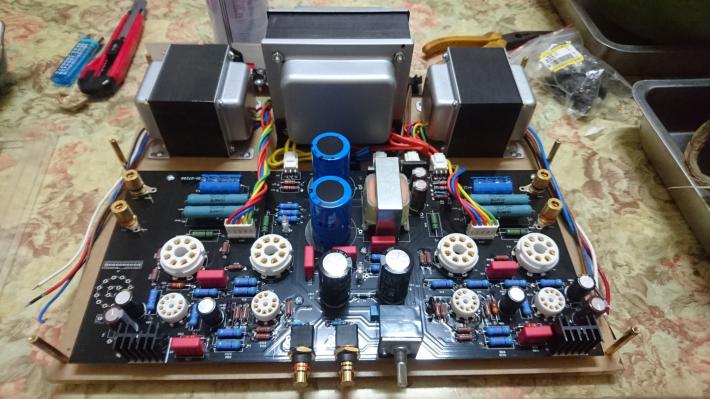

奉上穿褲子照(那兩條5P線看了真不喜歡,待試機完成後把它改到PCB下面)
cite666 (cite666)
2017/06/03 00:11 #26
前方兩隻銅柱要鎖在下板小孔位置， 不然上板孔位對不到喔
prozac (百憂解)
2017/06/03 16:59 #27
BillChen :
發現大大跟我一樣訊源輸入端子那邊裝反，第四頁和第七頁站長畫的的輸入端子紅黑標示是正確的，可是第八頁廠商編列的零件一覽表插件位紅黑標反，好佳在這兩個端子孔夠大不難解焊
站長記得要請他們把插件表修正(還有之前電源子板的部分)
哇 多謝提醒
還沒開工 幸好有先看各位前輩的實裝經驗
prozac (百憂解)
2017/06/03 17:00 #28
renjie1113 :
哈!!感謝大大告知,我還沒發現我焊錯了
今天的進度將褲子穿上了,發現兩個問題呀!!提供給大家參考
1,鎖附變壓器的螺絲長度好像短一點,若在壓克力的背面埋入螺母是跟壓克力平的話
鎖附變壓器的螺絲(CK02-00400)會鎖不到
我的做法是將螺母再加熱推進去一點
2,變壓器真的太重了,壓克力都變微笑了
我是將再熱熔膠條切一段與腳墊一樣高
再用打火機烤一下後再黏在壓克力上(變壓器下)
依個人需也能多黏幾個,還能止滑耶!!
給大家參考參考
奉上穿褲子照(那兩條5P線看了真不喜歡,待試機完成後把它改到PCB下面)
請問用什麼工具加熱螺母？推進去要多深？
Leon (DIY才是王道)
2017/06/03 18:16 #29
prozac :
請問用什麼工具加熱螺母？推進去要多深？

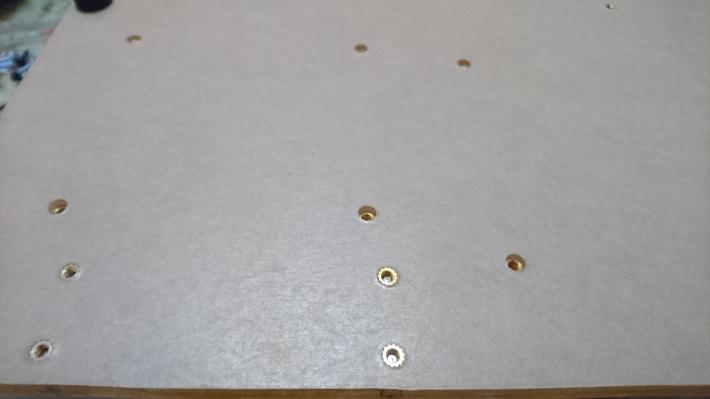

用烙鐵加熱! 螺母有兩面，比較細的一面向下，放在要安裝的洞口之後，用烙鐵放在螺母頂部加熱，就會看到螺母溶進去，我是溶到貼平壓克力表面然後再下去1mm左右，記得壓克力的方向要對，溶之前比對一下說明書上圖示就ok啦!
prozac (百憂解)
2017/06/04 20:41 #30
cite666 :
已組裝測試ok，附上組裝期間遇到的小問題
1.螺絲數量不全
2.鎖變壓器的螺絲太短容易滑牙
解決方法:將螺母端融入壓克力底板更多
或更換螺絲
3.鐵網孔位不和，看起來像壓克力上板孔位鑽錯
解決方法:折鐵網或只鎖2顆螺絲
4.旋鈕裝上可變電阻後歪歪的，可變有裝正
解決方法:只能無視它
螺絲數量不全+1
CatKing (貓貓站長)
2017/06/05 12:13 #31
BillChen :
發現大大跟我一樣訊源輸入端子那邊裝反，第四頁和第七頁站長畫的的輸入端子紅黑標示是正確的，可是第八頁廠商編列的零件一覽表插件位紅黑標反，好佳在這兩個端子孔夠大不難解焊
站長記得要請他們把插件表修正(還有之前電源子板的部分)
辛苦大家了，貓貓會將大家所提的項目通通反映給協力廠商作為改善依據，讓後面玩家的製作都能更順利，謝謝大家的幫忙~
P.s:如果有人有缺螺絲不知道去哪找，可以打電話跟貓貓說，貓貓可以請廠商寄給您~^^
