prozac (百憂解)
2017/06/07 00:14 #32
Leon :
用烙鐵加熱! 螺母有兩面，比較細的一面向下，放在要安裝的洞口之後，用烙鐵放在螺母頂部加熱，就會看到螺母溶進去，我是溶到貼平壓克力表面然後再下去1mm左右，記得壓克力的方向要對，溶之前比對一下說明書上圖示就ok啦!
請問下底板是否有方向性？
如何分辨上下面？
bluek (布魯克)
2017/06/07 10:11 #33
prozac :
請問下底板是否有方向性？
如何分辨上下面？
有方向性，說明書p9跟p10有圖示照著裝就搞定
prozac (百憂解)
2017/06/07 12:07 #34
bluek :
有方向性，說明書p9跟p10有圖示照著裝就搞定
就是因為光看說明書仍舊覺得很困惑…
bluek (布魯克)
2017/06/07 13:47 #35
prozac :
就是因為光看說明書仍舊覺得很困惑…
R大拍的照片也很清楚，對照看就能知道是哪一面:

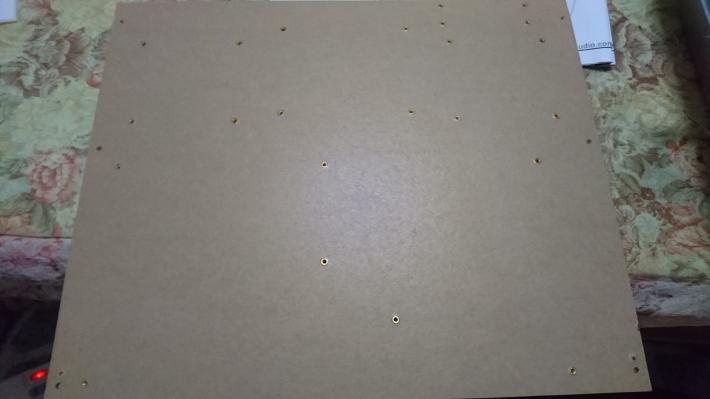

這是底部，螺母要從這面溶進去

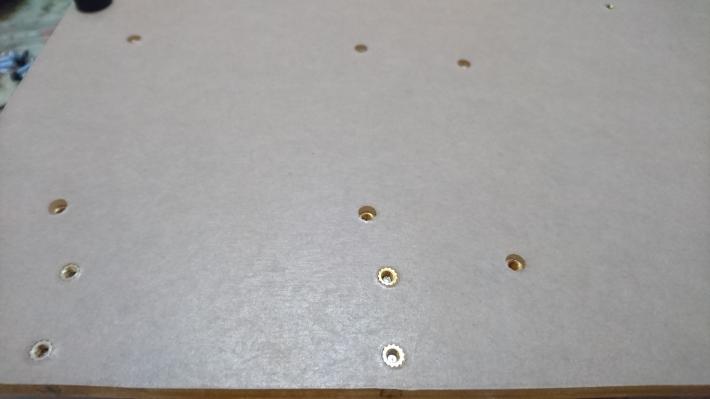

這張是特寫，變壓器那幾顆螺母要溶的比較進去一點點
prozac (百憂解)
2017/06/07 18:20 #36
bluek :
R大拍的照片也很清楚，對照看就能知道是哪一面:
這是底部，螺母要從這面溶進去
這張是特寫，變壓器那幾顆螺母要溶的比較進去一點點
壓克力板有方向性嗎？怎樣辨識？ 螺母有我知道…
Derek (阿德)
2017/06/07 21:19 #37
prozac :
壓克力板有方向性嗎？怎樣辨識？
螺母有我知道…
壓克力的孔正反兩面長不一樣
Echerng ()
2017/06/09 23:46 #38
Derek :
(恕刪除引言)
R59A,B.R60A,B在第7頁之值是470K.實際值應為470請更正。謝謝！
renjie1113 (孤獨飄逸)
2017/06/11 13:03 #39
prozac :
壓克力板有方向性嗎？怎樣辨識？
螺母有我知道…
我的辨識方法是將壓克力分左右半邊,如果各位大大拿起來左邊螺絲孔較多(照說明書P9反黑圖的樣子)
就是正面,接著將壓克力翻轉就是背面(如上面提供的照片右上角多四個鎖電源版的孔)
說明書中P9頁的埋螺母的圖是反的,須注意
